石油套管：石油套管使用方法的简单介绍

合集下载

N80石油套管的介绍

N80石油套管的介绍近年来，油田开采力度不断加大，钻井井位也相应增多，井位数量和钻井进尺叠创新高，导致N80需求量逐年增多，市场前景广阔。

N80石油套管分为无缝管和ERW缝管。

ERW套管和无缝套管相比，具有尺寸精度高、焊缝韧性好、抗挤压性能好、质量易于控制以及成本低等优势．在发达国家，ERW套管已取代了相当一部分无缝套管，用量占套管总用量的50％以上．我国在这一领域起步较晚，但近几年ERW套管的使用比例已有所扩大。

分析国内外ERW套管的生产现状和油井管的市级使用情况可以看出，随着钢材冶炼技术的发展，ERW套管将会进一步扩大其在油井中的比例。

为了适应市场发展的需求，河北天地行管道有限公司开发了韬技术含量、高附加值的N80级石油套管。

N80石油套管是石油钻探的重要器材，主要器材包括钻杆、岩心管和套管、钻铤及小口径钻进用钢管等。

为了适应不同环境、不同企业的需求，N80石油套管有多重类型。

包括直连扣石油套管、小口径薄壁石油套管、外加厚石油套管、大口径石油套管、偏梯形螺旋套管、短圆扣石油套管、长圆扣石油套管。

其中 N80石油套管的性能参数是伸长率0.5%；屈服强度552--758MPa；抗拉强度689MPa。

规格及外观质量1．国产套管按SY/T6194-96规定，套管长度不定尺，其范围8-13m。

但不短于6m的套管可以提供，其数量不得超过20%。

2．套管的内外表面不得有折叠、发纹、离层、裂纹、轧折和结疤。

这些缺陷应完全清除掉，清除深度不得超过公称壁厚的12.5%。

3．套管及接箍螺纹表面应光滑，不允许有毛刺、撕破及足以使螺纹中断影响强度和紧密连接的其他缺陷。

应用范围N80石油套管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。

钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。

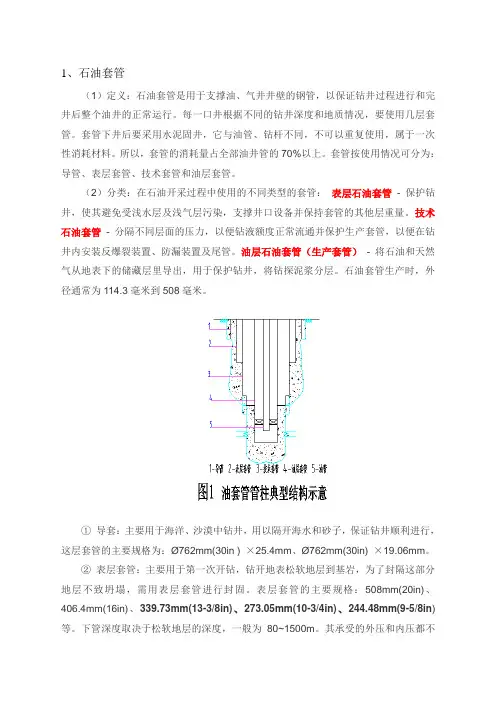

石油套管

1、石油套管（1）定义：石油套管是用于支撑油、气井井壁的钢管，以保证钻井过程进行和完井后整个油井的正常运行。

每一口井根据不同的钻井深度和地质情况，要使用几层套管。

套管下井后要采用水泥固井，它与油管、钻杆不同，不可以重复使用，属于一次性消耗材料。

所以，套管的消耗量占全部油井管的70%以上。

套管按使用情况可分为：导管、表层套管、技术套管和油层套管。

（2）分类：在石油开采过程中使用的不同类型的套管：表层石油套管- 保护钻井，使其避免受浅水层及浅气层污染，支撑井口设备并保持套管的其他层重量。

技术石油套管- 分隔不同层面的压力，以便钻液额度正常流通并保护生产套管，以便在钻井内安装反爆裂装置、防漏装置及尾管。

油层石油套管（生产套管）- 将石油和天然气从地表下的储藏层里导出，用于保护钻井，将钻探泥浆分层。

石油套管生产时，外径通常为114.3毫米到508毫米。

①导套：主要用于海洋、沙漠中钻井，用以隔开海水和砂子，保证钻井顺利进行，这层套管的主要规格为：Ø762mm(30in ) ×25.4mm、Ø762mm(30in) ×19.06mm。

②表层套管：主要用于第一次开钻，钻开地表松软地层到基岩，为了封隔这部分地层不致坍塌，需用表层套管进行封固。

表层套管的主要规格：508mm(20in)、406.4mm(16in)、339.73mm(13-3/8in)、273.05mm(10-3/4in)、244.48mm(9-5/8in)等。

下管深度取决于松软地层的深度，一般为80~1500m。

其承受的外压和内压都不大，一般多采用K55钢级或N80钢级。

③技术套管：用在复杂地层的钻进过程中，当遇到坍塌层、油层、气层、水层、漏失层、盐膏层等复杂部位时，都需要技术套管封固，否则钻井就无法进行。

有的井地层深而复杂，而且下井深度达数千米，这种深井需要下好几层技术套管，其力学性能和密封性能要求都很高，采用的钢级也较高，除K55以外，更多是采用N80和P110钢级，有些深井还采用Q125甚至更高的非API钢级如V150。

海外石油钻井管具管材安全操作规程和注意事项

海外石油钻井管具管材安全操作规程和注意事项在井场所接触的管具管材主要是钻杆、钻挺、套管和油管。

管具管材的吊装也是日常钻井工作必不可少的部分。

使用吊车吊装管具管材，首先必须有符合要求的绳套。

吊装管具管材应使用两根绳套。

每根绳套的一端为套环，挂在吊车的吊钩上；另一端为绳套吊钩，绳套吊钧的强度要与其钢丝绳的强度相同。

绳套总长7～9米。

绳套的套环及吊钩必须完好。

要选择足够强度的绳索。

吊装前要对绳套进行检查。

这类理套吊装管具管材时有两种方法。

一种方法是多根管子由绳套捆绑在一起进行吊装。

采取这种方法时，首先必须保证绳套容易穿、挂和摘。

各管子的两端尽量整齐，以保证各管子的重心处在同一平面。

各绳套要距管子中心有一定的距离，两根绳套距管子的中心距离相等。

绳套穿过这些管子，绳套吊钩钩住钢丝绳。

开始起吊时要慢。

绳套绷紧时，仍然要保持两根绳套叉开相等的距离。

另一种方法是用这两根绳套吊装一根管子，用绳套的钩子构挂在管子的两端、采用这种方法时，管子的内螺纹必须戴好护丝或绳套钩子装有橡胶套．以防损坏螺纹。

两端分别挂好钩子。

起吊前，在管子的两端应分别有人扶住钩子的上方，以使绳套绷紧后钩子挂住，防止“脱钩”或绳套甩开。

吊装管具管材时，要注意防止其摆动。

由人直接扶管子时，管子吊起不要过高，工作区地面应平整。

扶管子的人要注意避开障碍物。

管子若必需吊起较高时，管子的两端要各绑上一根麻绳或类似的软绳（或一端绑两根），分别由人拉住这两根绳子来稳定管子。

吊车的扒杆要伸得足够长，以防管子摆动碰到扒杆或吊车操作室。

管子下放，管子完全平稳后再去摘绳套。

使用钻台上的电动或气动绞车、猫头或大钩往钻台上吊各种管子时。

绳套要在管子母接头处捆绑牢靠。

钻挺要上紧提升短节或上紧安全卡瓦再捆绑绳套。

最好的方法是使用单根提升吊卡。

各种管子都必须上好公接头护丝、人要避开大门跑道及其周围。

任何人、任何时候都不得试图由人来抬钻杆等较重的管子。

在大门跑道上滚钻挺或较大尺寸套管时，要有足够的人手，以免控制不住它们的滚动。

CSST油套管油田现场使用技术手册(修改色环版)

CSST套管使用技术服务手册（第一版）攀钢集团成都钢钒有限公司目录前言1. CSST 石油套管产品分类1.1 石油套管产品系列1.2品种特点2. CSST套管标识2.1 API系列的套管钢级、颜色和色环2.2 CS 系列套管钢级、颜色和色环3.套管按功能划分种类4. 套管螺纹连接5. 套管上卸扣应考虑的基本问题5.1 套管对中5.2 上卸扣旋转速度的控制5.3 螺纹表面处理（镀层）5.4 螺纹密封脂（丝扣油）5.5 螺纹清洁5.6 操作人员结合上扣工具的技术培训5.7 API推荐的油套管上扣扭矩6 CSST套管推荐使用方法6.1 CSST的API套管起下作业推荐做法6.2 CSST的API套管的用户使用。

6.3 相关标准6.4 套管运输、装卸和储存6.4.1卡车运输6.4.2 管子的装卸和储存6.5 套管下井前准备6.5.1 现场套管的摆放6.5.2 现场套管的外观检查、螺纹清洗、测量和通径6.5.3 附件检查6.6 下套管前人员和工具准备6.6.1下套管人员培训6.6.2液压动力钳的准备6.6.3 液压动力钳的安装和扭矩修正6.6.4 扭矩测控系统6.6.5 油套管上扣推荐扭矩值、使用性能6.6.6 吊卡、卡瓦、气动卡盘6.6.7 对扣器（导向器）6.6.8 鼠洞6.6.9 通径规6.6.10 螺纹脂6.7 下套管6.7.1 套管现场吊运前6.7.2 通径6.7.3 吊运6.7.4 套管螺纹的检查6.7.5涂抹螺纹脂（丝扣油）6.7.6 对扣和引扣6.7.7液压动力钳的卡爪夹持位置6.7.8 上扣扭矩值的确定6.7.9 上紧速度、上紧位置、上紧圈数和上紧扭矩6.7.10 非正常状况及处理6.8 套管卸扣及回收6.8.1卸扣6.8.2 套管回收附录1. 石油套管规格表附录2. 油管规格表附录3.CSST油套管上扣损失长度表附录4. 石油套管力学性能附录5. 高抗挤套管的最抵抗挤保证值附录6. 圆螺纹油套管上扣扭矩推荐表附录7. 油套管最低使用性能表附录8. 美国惯用单位制（USC）与国际单位制（SI）换算表前言攀钢集团成都钢钒有限公司（英文简称CSST）的前身之一成都无缝钢管厂，是国内最早生产石油套管的厂家之一，石油套管于1990年在国内同行业中率先获得美国石油学会（API）的认证及API会标使用权。

APICT石油套管知识完整版

A P I C T石油套管知识集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]API 5CT石油套管Home--Parameter化学成分：外径、薄厚、重量偏差长度范围描述：油管标准：API SPEC 5CT、API SPEC 5B、ISO 11960用途：油管用于油井中抽取石油或天然气。

油管规格：注：P--平头；N--不加厚；U--外加厚；T&C--车螺纹带接箍；I--整体接头。

描述：石油套管标准：API SPEC 5CT、API SPEC 5B、ISO 11960 套管规格：注：P--平端；S--短圆螺纹；L--长圆螺纹；B--偏梯形螺纹接箍 Coupling：1、标准接箍 Stabdard Coupling2、特殊间歇接箍 Special Space Coupling3、特殊倒角接箍 Special Bevellde Coupling4、改进型带密封环接箍 API Improved Seal-Ring Coupling(SR13)5、组合接箍或异径接箍 Combination Coupling or Special Diameter Coupling短节或连接管 Pup Joint or Connector：包括所有油套管规格、螺纹或其他组合All Size,thread or their combination of tubing and casing are supplied.尺寸偏差 Dimensions and Tolerances：外径、壁厚、重量允许偏差 Outside Diameter,Wall Thickness and Weight Tolerances:螺纹参数允许偏差 Thread Parameter Tolerances：注a:p---螺距Note 啊：p---Pitch.接箍料常用规格Normal size range of coupling stockSpecificationscoupling: 2-3/8"-20".:J55 K55 N80 P110 ect.:NU EU STC LTC BTC.: API 5CT.name :tubing coupling:UL 6/ ANSISize:1/2" - 6":zinc plate on both out side and inner side , or hot dipped galvanzied and zinc plate on out side andzinc plateoninner side:seamless steel pipe:UL Listed, certificateCoupling is manufactured from seamless steel pipe, and produced according to the standard of ANSI (UL6). We can produce hot-dipped galvanized at external surface and electro-galvanized at internal thread or electro-galvanzied totally . The coupling is used to connect the conduit to extend the length of the conduitUsage: This Rigid Conduit Coupling is used forRSC connection to extend the length of the conduitThreaded Couplings。

石油套管扣型解释

扣型是工具中最常见的部分，也是比较难区分的一部分。

扣型对于工具师或是监督是很重要的，一个工具师如果不了解扣型，要料、准备到指挥作业都是行不通的，要出大问题的。

这一周主要是学习认识各种常见扣型，包括油管扣型，冲管扣型，筛管盲管扣型，密封单元连接扣形，钻杆扣型等。

1、常见油管扣型(Tubing Joint)油管常用扣型分为三种分别是EU、NU和NewV am。

这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。

New V am实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。

下面将用示意图详细介绍三种扣型。

1)EU(External upset)外加厚EU扣是一种外加厚油管扣型。

在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano 标识。

其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。

除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。

母扣有1. female thread 2. internal thread 3. box 4. box thread。

图1-1 EU扣型2)NU(Non-upset)没有外加厚NU表示是没有外加厚的油管接头。

除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。

其中NUE表示非加厚端或者说端部非加厚。

同样E表示End。

[以上说法来源《石油大典》。

]图1-2 NU扣型3)New V AM这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。

在车间的生产滑套套筒端部见到。

图1-3 New V AM扣型2.钻杆常用扣型总结钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。

油井套管防腐牺牲阳极安装使用说明

油井套管防腐牺牲阳极安装使用说明一、引言在石油行业中，油井套管起着关键的作用，用于保护油井壁面免受腐蚀和其他外部损害。

为了延长套管的使用寿命和保护井壁，我公司引入了油井套管防腐牺牲阳极。

本文将详细介绍油井套管防腐牺牲阳极的安装和使用说明。

二、产品概述油井套管防腐牺牲阳极是一种通过阴极保护原理工作的金属阳极。

它会在与套管接触的金属表面释放出阴极保护电流，从而抵消套管受到的腐蚀性电流，延长套管的使用寿命。

三、安装前准备1. 确认套管材质：在安装之前，请确认套管的材质，并确保其与阳极的材质兼容。

2. 清洁套管表面：使用适当的清洁剂和工具，将套管表面彻底清洁，确保其无尘、无油和无其它杂质。

3. 测量套管尺寸：使用准确的测量工具测量套管的尺寸，以确保防腐阳极的尺寸与套管相匹配。

四、防腐牺牲阳极安装步骤1. 检查阳极：在安装前仔细检查阳极的外观和质量，确保没有损坏或缺陷。

2. 安装固定支架：根据套管的尺寸，选用适合的固定支架。

在套管上预留出足够的空间，确保阳极能够与套管充分接触。

3. 安装阳极：将阳极沿着套管的长度轻轻滑入固定支架，确保阳极紧密贴合套管表面。

4. 验证安装：在安装完成后，检查阳极与套管之间是否有间隙或松动现象，确保完全密封。

五、防腐牺牲阳极的使用与维护1. 监测阳极性能：定期监测阳极的电流输出和电势，并与预期数值进行比较。

如发现异常情况，应立即采取相应措施。

2. 定期更换阳极：根据运营经验和技术要求，制定换缺阳极的计划。

定期更换阳极有助于确保套管的持久防腐效果。

3. 妥善处理损坏阳极：如发现阳极损坏或缺失，应立即更换并妥善处理老旧阳极。

确保更换阳极的工作能够按照标准操作完成。

4. 阳极保护区域的检查：定期检查阳极保护区域，确保其没有被杂物或污垢覆盖，以免影响阳极的正常工作。

六、注意事项1. 安全操作：在安装和维护过程中，必须严格遵守相关安全操作规定，戴好防护设备，并确保没有任何火源附近。

2. 阳极存储：请将阳极存放在干燥、通风和温度适宜的地方，避免阳极受到潮湿或高温等不利影响。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

石油套管：石油套管使用方法的简单介绍
石油套管（Casing）是石油钻探中的关键工具，其主要功能是保护钻井孔壁，支撑井壁，承受井底压力，以及防止地下水、天然气等渗入井孔。

本文旨在简单介绍石油套管的使用方法。

安装
安装石油套管需要使用特定的工具和设备，包括钻探机、石油套管和钻杆等。

石油套管通常是由一个或多个套管段相连形成的套管字符串，而每个套管段又由许多个套管接头组成。

安装是一个关键的过程，需要确保套管顺利地下沉且不受损。

为了确保正常下沉，套管管身需要进行一定程度的加强。

这可以通过加厚套管壁、使用钢种等方法实现。

在确保套管质量的情况下，可以在套管内注入水或油，以增加套管的重量，更好的承受井底压力。

固定
安装完成后，需要对石油套管进行固定，以防止套管因地层变化或井底压力的变化而发生变形或位移。

固定可以通过以下方法实现：
套管底部固定
一般情况下，套管会在钻进深度达到一定程度时，将套管底端嵌入井底固体地层，形成套管底部密封。

这种方式一般适用于稳定的地质环境。

在不稳定或高渗透性的地层，则需要使用夹砂器等设备来固定底部。

套管缩径
套管缩径是指在套管顶部安装一定直径的可降解缩径套管，以增加套管与地层的接触面积和摩擦力，从而提高套管在地层内的稳定性。

外加固体
为了更好的稳定石油套管，还可以使用外加固体的方法，在套管外面注射水泥浆或其他固体材料。

检查
在使用石油套管的过程中，需要对套管进行定期检查，以确保其稳定性和安全性。

常用的检查方法包括：
磁测
通过在套管顶部安装磁传感器，测量地磁场变化的方式检查石油套管是否位移
或变形。

声波检测
通过在套管内部放置声发射器，发射高频声波，并通过检测接收到的声波反射，来检查套管是否存在裂缝或腐蚀等问题。

套管比对
通过比对套管初始安装时的位置和当前位置，来检测套管的变形和位移情况。

总结
石油套管是一个重要的工具，在石油钻探中担负着重要的保护作用。

在安装、
固定、检查等环节中，需要严格遵循规范和标准，确保套管的安全稳定。

在实际使用中，还应根据地质情况和井筒环境的变化及时进行检查和维护。
