阀控马达控制系统仿真
1.应用背景
在海上风机吊装工程中，经常需要进行速度控制，如原动机调速、吊臂垂直及回转装置的速度控制等。
在该项目的工程设计及应用当中的电液位置伺服系统也经常采用速度局部反馈回路来提高系统的刚度和减小伺服阀等参数变化的影响，提高系统的精度。
电液速度控制系统按控制方式可分为：阀控液压马达速度控制系统和泵空液压马达速度控制系统。
阀控液压马达系统一般用于小功率系统，而泵控马达系统一般用于大功率系统。
在本次的实验中，主要针对阀控马达速动控制系统的校正前后变化，通过MATLAB的simulink对其进行仿真比较分析。
2.电液速度控制系统原理
首先给出阀控液压马达速度控制系统的实际物理模型：
如图１所示，该系统由伺服放大器、电液伺服阀、液压马达、测速电动机等组成。
测速电机轴与负载机轴相联，用于检测负载轴的速度，检测到的速度信号与指令信号差（误差信号）经伺服放大器进行功率放大，产生的电流用来控制电液伺服阀的阀芯位置，电液伺服阀输出压力油驱动液压马达及负载旋转。
根据所建立的物理模型，可以建立相对应的闭环控制系统原理的方框图：
伺服放大器
伺服阀
液压马达
测速机
速度信号电压
+- 图2 阀控马达速度控制系统方框图
3. 系统各环节数学模型
3.1 伺服放大器
伺服放大器输出电流ΔI 与输入电压Ue 近似成正比，其传递函数可用伺服放大器增益Ka 表示：
（1）
但通常的速度控制系统采用积分放大器，对原系统加以校正才能稳定工
作。
校正后的积分放大器增益Ka 表示为：
（2）
式中：Ue 为积分放大器额定电压，V ；
Ka 为积分放大器增益，A/V 。
3.2 伺服阀
伺服阀的流量增益为： (3)
式中：为伺服阀流量增益，m 3/(s*A)； 为伺服阀空载流量，m 3/s;
为伺服阀额定电流，A 。
伺服阀传递函数为：
(4)
式中：Q 0为伺服阀流量，m3/s；
ΔI为电流增量，A；
为伺服阀固有频率，rad/s;
为伺服阀的阻尼比。
3.3液压马达
负载总惯量为：
(5)
式中：为负载总惯量，kg*m2;
为液压马达惯量，kg*m2;
为负载的惯量，kg*m2。
因而求得液压的固有频率：
(6)
式中：为液压固有频率，rad/s；
为液压马达排量，m3/rad；
为液压油的有效体积弹性模量,Pa；
为总压缩体积，m3。
及阻尼比：
(7)
式中：为液压马达的阻尼比；
为阀的流量压力系数,m3/ (s·Pa)。
最终可以求得液压马达的传递函数：
(8)
式中：是液压马达负载的传递函数；
为液压马达的的增益，m3/ S·A。
3.4测速机
速度传感器（测速机）的数学模型为：
(9)
式中：为传感器电压，V；
为速度传感器增益，（Vs/rad）。
4.仿真系统动态方块图
根据所给出的系统原理方框图以及所求得的各环节数学模型，可以得出仿真系统经过积分环节校正后的系统动态方块图如下：
K a s
K sv
s 2
ωsv2
+2ξh
ωsv
s+1
K s
s2
ωh2+
2ξh
ωh s+1 K fs s
Ur
Uf Ue
+
-
θm
图3 积分环节校正后的速度控制系统方块图
5.问题描述
现有一阀控液压伺服速度控制系统，其原理图如图1，考虑伺服阀的动态，伺服参数为：=3060e-6,=600,=0.5,液压缸的参数为=1.25e6，=388，=0.94，放大器增益=0.05，试用simulink对该系统进行动态分析，并比较校正前后系统稳定性，分析校正前后的变化。
6.解题步骤
（1）根据给定的参数，利用simulink对该系统进行未加积分环节校正的
系统建模，如下图所示：
图4 未校正系统的simulink模型
给上述模型中的变量赋值，编写matlab程序，之后对上述闭环模型进行仿真，结果出错，得不出闭环仿真结果，说明闭环系统不稳定。
（2）绘制未校正系统的伯德图。
Matlab程序如下：
clear all;clc;
Wsv=600;zuni1=0.5;Ksv=3060e-6;Ka=0.05;i=3;Kf=0.175;
Wh=388;zuni2=0.94;Kh=1.25e6;
sys=tf(Ka*Ksv*i*Kf*Kh,conv([1/Wsv^2 2*zuni1/Wsv 1],[1/Wh^2
2*zuni2/Wh 1]));
figure(1);margin(sys);
grid;
figure(2);subplot(121);
pzmap(sys);
grid on;
subplot(122);
nyquist(sys);
figure(3);subplot(121);
impulse(feedback(sys,Kf*i));
grid;
subplot(122);
step(feedback(sys,Kf*i));
运行上述程序后，得到未校正开环系统的奈氏图：
图5 未校正系统开环的奈氏图
由上图看出开环传递函数右极点个数为0，而奈氏曲线绕（-1,0）点圈数为2，两者不等，所以系统闭环不稳定；
同样的，从下图的伯德图亦可看出：
图6 未校正系统的伯德图
从图6可看出系统的稳定裕量（Gm=-32.6dB,Pm=-128°）为负，可以断定其闭环系统是不稳定的。
及时K0值调很低，对数幅频特性曲线也是以-80dB/dec 或-40dB/dec的斜率穿过零分贝线，系统的相位裕量和幅值裕量都趋于负值，使系统不稳定。
为了使系统有一定的稳定裕度量，必须加校正环节。
在速度控制系统中，可以用运算放大器组成积分放大器代替原来的放大器。
积分放大器如下图所示：
C
R
Ui Uo
图7 积分放大器
其传递函数为：
其中，Ka=0.05。
加了校正之后的系统仿真方框图如下：
图8 校正后速度控制系统的仿真框图
运行该模型后得到系统的阶跃响应曲线如图9所示。
从图上可以看出该闭环系统趋于稳定，峰值2.17，峰值上升时间0.0258s,稳态值1.9，调整时间ts约为0.0628s，超调量为14%。
图9 校正后系统的阶跃响应曲线
（3）由上图可以看出校正后的速度控制系统是稳定的，那么在分析其伯德图和奈氏图判断系统是否稳定。
运行matlab程序如下：
clear all;clc;
Wsv=600;zuni1=0.5;Ksv=3060e-6;Ka=0.05;i=3;Kf=0.175;
Wh=388;zuni2=0.94;Kh=1.25e6;
sys=tf(Ka*Ksv*Kh,conv([1/Wsv^2 2*zuni1/Wsv 1 0],[1/Wh^2 2*zuni2/Wh 1]));
figure(1);margin(sys);
grid;
figure(2);subplot(121);
pzmap(sys);
grid on;
subplot(122);
nyquist(sys);
figure(3);subplot(121);
impulse(feedback(sys,Kf*i));
grid;
subplot(122);
step(feedback(sys,Kf*i));
运行后，首先分析伯德图：
图10 校正后系统伯德图
从伯德图看出校正后的系统穿越频率下降到247 rad/s,Gm=4.09dB,Pm=26.7deg,可看出系统有正的相角裕度，因而该系统闭环是稳定的。
其次再看奈氏图：
图11 校正后系统的奈氏图
从校正后的奈氏图可以看出，开环函数的右极点数为0，正好奈氏曲线包围（-1,0）点圈数也是0，因而同样可以确定校正后的闭环系统是稳定的。
同时可以看出，当输入Ur=1V时，系统所对应的的希望输出为：
1.9rad/s
7.结论
建立的数学模型较好的反映了系统的实际情况，可以根据仿真模型来分析电液速度控制系统的运行情况以及稳定性。
经过积分放大器校正后的液压伺服控制系统的穿越频率比未校正回路的穿越频率低得多。
但是为了保证系统
的稳定性，不得不牺牲相应速度和精度。
基于MATLAB simulink的液压系统动态仿真
仿真结果 （取样时间T=1s）
图4 系统压力P/Pa 图5 油缸输出力F/N
由仿真结果图得出：
可以看出系统的压力与液压缸的输出力从0逐渐上升，在t=0.5s时，系统达到 稳定状态，此时系统压力为 P=7.41×106 Pa，液压缸的输出力为F=5000 N， 符合预期设计要求
可以看出开始时，活塞杆的位移 很快达到2.8 mm且有振荡，随后 在系统达到稳定状态的过程中， 活塞杆的位移逐渐减小到0，这表 明活塞杆只在结构物破坏的一瞬 间有位移，其他时间活塞杆只输
需要的运行空间也大，而非对称液压缸构造简单，制造容易。
四通阀控制对称液压缸是液压系统中一 种常用的液压动力元件 工作原理
如图1所示，四通滑阀控制液压缸拖 动带有弹性和粘性阻尼的负载作往复 运动。其中，假定供油压力Ps恒定， 回油压力P0近似为零。
图1 四通阀控制对称液压缸原理图
图2 常见四通阀图片
二、仿真
1、Simulink简介 可实现动态系统建模、仿真、分析等。广泛应用于线性系统、非线性系统、 数字控制及数字信号处理的建模和仿真中。 采用方块图结构图形对接，跟用笔和纸来画一样容易，与传统仿真软件相比，
更直观、方便、灵活。
可从上到下、左到右创建模型，可以编辑子系统，随意性较高
2、案例 设计一个结构物的疲劳试验机，已知：结构物刚度K=2.55×106N/m，结 构物质量m=18 k g；要 求 最 大加载力Fmax=5×103N，设计时系统的油 源压力取：Ps=10×106 Pa 。 滑阀流量方程： qL Kqxv KCpL 液压缸流量 qL Ap CtppL dt 4e dt 连续性方程：
基于Simulink的液压系统动态仿真
基于高速开关阀的转速控制系统建模与仿真
第25卷第3期湖南科技大学学报(自然科学版)2010年9月J ournal of H un an U ni ver si t y of Sci ence&T echnol ogy(N at ur al Sci ence E di t i on)V01．25N o．3 Sept．2010基于高速开关阀的转速控制系统建模与仿真张庆永1，常思勤2(1．湖北汽车工业学院汽车工程系，湖北十堰442002；2．南京理工大学机械工程学院，江苏南京210094)摘要：高速开关闽是电液控制系统的新型元件。
与计算机接口方便，并有较强抗污能力．设计了一个基于高速开关阀的二次调节转速控制系统，建立了主-J t-元件的数学模型，并得到转速控制系统的状态方程通过采用脉冲宽度调制(PW M)技术，实现对该系统的转速控制．通过仿真。
研究了占空比和阻尼系数对系统响应的影响．并通过试验对仿真结果进行了验证．研究表明：通过改变高速开关阀的PW M信号占空比，可以实现对二次元件的转速控制，且能满足系统的性能要求．关键词：高速开关阀；PW M；转速控制中图分类号：U463．22文献标识码：A文章编号：1672—9102(2010)03—0024—05二次调节是液压传动领域近年来发展起来的一种新型静液驱动技术．其特点是系统的压力基本恒定，通过调节液压泵，马达(称为二次元件)排量的变化来适应负载转矩的变化【Ⅷ．二次元件排量的变化通过阀控制液压油缸改变二次元件斜盘倾角来实现㈣．而高速开关阀作为新型的数字式电液转换控制元件，采用脉冲流量控制方式，直接根据脉冲电信号进行开关动作，与计算机有直接相连的接口，可以很方便的控制二次元件的排量变化，从而改变二次元件输出的转速、转矩、功率等17-91．作者提出的转速控制系统，是利用高速开关阀调制信号的占空比一流量特性来实现对二次元件变量油缸的位置控制，改变二次元件的排量，从而达到调节转速的目的．由于排量的调节是通过控制缸来实现，所以二次元件转速控制实际上也是位置控制环节．本文建立了系统的数学模型，并进行了仿真研究和试验分析，充分论证说明了系统的可行性．1系统建模1．1系统的组成及工作原理图1为基于高速开关阀的转速控制系统．图中液压缸活塞杆的位移可以改变斜盘f顷角，从而改变二次元件的转速．二次元件的转速及执行器活塞杆的位移通过传感器和M D转换反馈到计算机计算机将这些反馈值采样、比较后，得到控制信号，经放大器对脉冲信号幅值放大后，分别控制两个高速开关阀．高速开关阀采用PW M 方式工作，通过调节占空比控制高速开关阀的输出流量和压力，从而控制活塞杆的位移，最终控制二次元件的转速到目标值周中只为恒压网络压力，一路驱动二次元件，另一路通过减压阀控制两个高速开关阀．PW M高速开关阀转速控制机构的主要组成部分是高速开关阀、阀控液压缸动力机构和二次元件，下面分别建立其数学模型．1，2．高速开关阀；3．二次元件；4．减压阀图1转速控制系统ri g．1C ont r ol l i ng syst em of r ot a t i on sp eed收稿日期：2010--03-03基金项目：汽车动力传动与电子控制湖北省重点实验室(湖北汽车工业学院)开放基金(趵K201003)；湖北汽车工业学院博士科研启动基金(BK201005)通信作者：张庆永(1980-)，男，山东枣庄人，博士，讲师，主要从事混合动力车辆及机电液一体化技术研究．E—m ai Lz,hq r yl l27@163．eom1．2高速开关阀的特性分析高速开关阀是借助于控制电磁铁所产生的吸力，使得阀芯高速正、反向运动，从而实现液流在阀口处的交替通、断功能的电液控制元件．其采用脉冲流量控制方式，开关阀直接根据一系列脉冲电信号进行开关动作，再出口输出一系列的脉冲流．在—个脉冲周期内，导通时间为名，脉宽周期为T，占空比D=等．当高速开关阀工作‘』频率很高时，负载压力不会出现不稳定振荡情况阴q．高速开关阀工作油口的平均流量为厂f—q：D Cd4v、／生(只l-PL)，(1)V P对其进行线性化，得qL寻np+凡。

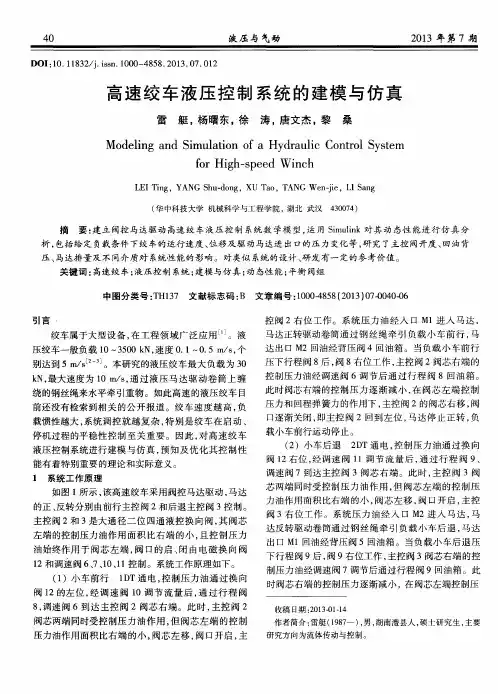

高速绞车液压控制系统的建模与仿真
达 出 口 Ｍ２回油 经背 压 阀 ４回油 箱 。 当负载 小 车 前 行 压下 行程 阀 ８ 后， 阀 ８右 位工 作 ， 主控 阀 ２阀芯右 端 的 控制 压力 油经 调速 阀 ６调 节后 通 过 行 程 阀 ８回油箱 。
引 言
控 阀 ２右 位 工作 。系 统压 力 油 经 入 口 Ｍ１进 人 马达 ， 马达 正转 驱动卷 筒 通 过钢 丝 绳 牵 引 负 载小 车前 行 ， 马
绞 车属 于大 型设 备 ， 在工 程 领 域 广 泛 应用 Ｊ 。液 压 绞 车一般 负载 １ ０～ ３ ５ ０ ０ ｋ Ｎ， 速度 ０ ． １～０ ． ５ ｍ ／ ｓ ， 个 别达到 ５ ｍ ／ ｓ ＿ ２ － ３ １ 。本研 究 的液压 绞 车最 大 负 载为 ３ ０
（ 华 中科 技大学 机械科学 与工程学 院 ， 湖北 武汉 ４ ３ ０ ０ ７ ４ ）
摘
要： 建 立 阀控 马 达驱 动 高速 绞 车液 压 控 制 系统数 学模 型 ， 运用 Ｓ ｉ ｍ ｕ ｌ ｉ ｎ ｋ对 其 动 态性 能进 行 仿 真 分
析， 包括 给 定 负载条件 下绞 车的运行 速度 、 位 移及 驱动 马达 进 出口的压 力变化 等 ， 研 究 了主控 阀开度 、 回 油背
液压控制系统进行建模与仿真， 预知及优化其控制性
能 有着 特别 重要 的理 论和 实际 意义 。
１ 系统 工作 原理
调速 阀 ７到达 主控 阀 ３阀 芯 右端 。此 时 ， 主 控 阀 ３阀
如图 １ 所示 ， 该 高 速绞 车采用 阀控 马 达驱动 ， 马达
的正 、 反转分 别 由前行 主控 阀 ２和后 退主 控 阀 ３控 制 。

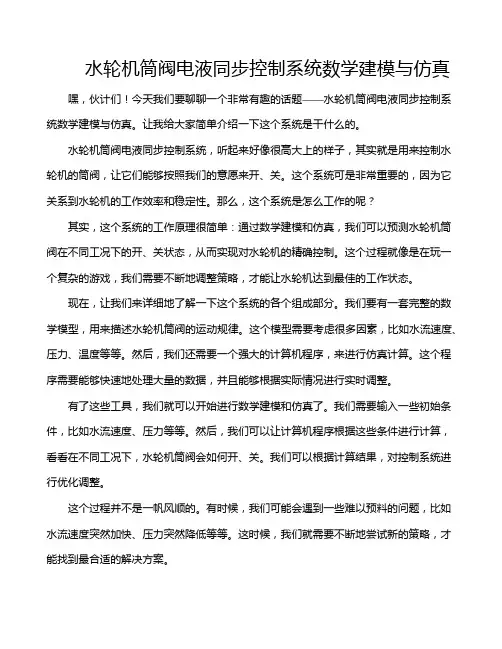

水轮机筒阀电液同步控制系统数学建模与仿真
水轮机筒阀电液同步控制系统数学建模与仿真嘿，伙计们！今天我们要聊聊一个非常有趣的话题——水轮机筒阀电液同步控制系统数学建模与仿真。
让我给大家简单介绍一下这个系统是干什么的。
水轮机筒阀电液同步控制系统，听起来好像很高大上的样子，其实就是用来控制水轮机的筒阀，让它们能够按照我们的意愿来开、关。
这个系统可是非常重要的，因为它关系到水轮机的工作效率和稳定性。
那么，这个系统是怎么工作的呢？其实，这个系统的工作原理很简单：通过数学建模和仿真，我们可以预测水轮机筒阀在不同工况下的开、关状态，从而实现对水轮机的精确控制。
这个过程就像是在玩一个复杂的游戏，我们需要不断地调整策略，才能让水轮机达到最佳的工作状态。
现在，让我们来详细地了解一下这个系统的各个组成部分。
我们要有一套完整的数学模型，用来描述水轮机筒阀的运动规律。
这个模型需要考虑很多因素，比如水流速度、压力、温度等等。
然后，我们还需要一个强大的计算机程序，来进行仿真计算。
这个程序需要能够快速地处理大量的数据，并且能够根据实际情况进行实时调整。
有了这些工具，我们就可以开始进行数学建模和仿真了。
我们需要输入一些初始条件，比如水流速度、压力等等。
然后，我们可以让计算机程序根据这些条件进行计算，看看在不同工况下，水轮机筒阀会如何开、关。
我们可以根据计算结果，对控制系统进行优化调整。
这个过程并不是一帆风顺的。
有时候，我们可能会遇到一些难以预料的问题，比如水流速度突然加快、压力突然降低等等。
这时候，我们就需要不断地尝试新的策略，才能找到最合适的解决方案。
水轮机筒阀电液同步控制系统数学建模与仿真是一个非常有挑战性的工作。
它需要我们具备扎实的理论基础、丰富的实践经验和敏锐的洞察力。
但是，只要我们努力去学习、去探索，相信总有一天，我们会成为这个领域的专家！好了，今天的分享就到这里啦！希望我对水轮机筒阀电液同步控制系统数学建模与仿真的介绍能让大家有所收获。
如果你有什么问题或者想法，欢迎随时留言告诉我哦！下次再见啦！。

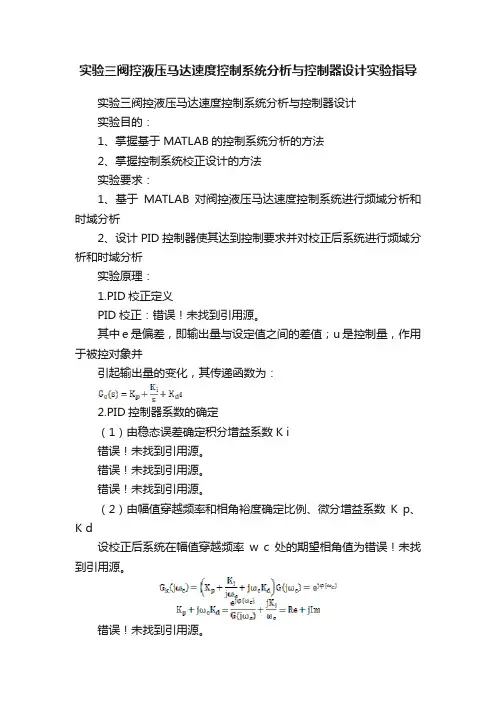

实验三阀控液压马达速度控制系统分析与控制器设计实验指导
