1 《模拟电子技术》试卷
一.填空题(每空1分,共30分)
1．P型半导体掺入三价元素，多子是自由电子，少子是空穴。
2．PN结主要特性是具有单向导电性，即正导通，反向 截止。
3．三极管工作在放大状态的外部条件是发射结正向偏置，集电结反向偏置。
4．在模拟放大电路中，三极管一般工作在输出特性的放大区；在数字电路中三极管一般工作在截止区或饱和 区，此时也称它工作在开关状态。
5．幅度失真和相位失真统称为频率失真，它属于 线性失真。
6．功率放大电路的主要作用是 向负载上提供足够大的输出功率，乙类功率放大电路的效率最高。
7．放大电路中为了稳定静态工作点，应引入a（a.直流负反馈，b.交流负反馈）。
8．三极管串联型稳压电路由 取样电路、 基准电路、比较电路 和 调整电路四大环节组成。
9．分压式偏置电路具有稳定静态工作点作用，其原理是构成 电压串联负反馈。
10．集成运算放大器是直接耦合放大电路。集成运算放大器的两个输入端分别为同相输入端和反相输入端，前者的极性与输出端 同相；后者的极性同输出端 反相。
11．根据MOS管导电沟道的类型，可分为 PMOS和 NMOS型。
二、单项选择题（每题2分，共20分，将答案填在下表中）
1 2 3 4 5 6 7 8 9 10
C D A B
1．常温下，硅二极管的开启电压约______V，导通后在较大电流下的正向压降约______V；锗二极管的开启电压约______V，导通后在较大电流下的正向压降约______V。C
A) 0.3，0.5，0.5，0.7 B) 0.5，0.7，0.3，0.5
C) 0.5，0.7，0.1，0.2 D) 0.3，0.5，0.1，0.2
2．下图中的3种特性曲线，依次属于哪种场效应管？正确的说法是（ D ）
A) P沟道耗尽型MOSFET；N沟道结型；N沟道增强型MOSFET
B) P沟道耗尽型MOSFET；N沟道增强型MOSFET；结型N沟道耗尽型 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案
2 C) N沟道耗尽型MOSFET；N沟道结型；N沟道增强型MOSFET D) N沟道耗尽型MOSFET；N沟道增强型MOSFET； N沟道结型 3．在共射基本放大电路中，当β一定时，在一定范围内增大IE，电压放大倍数将（ A）
A) 增加 B)减小
C) 不变 D) 不能确定
4．如图所示差分放大电路中，为提高抑制零点漂移的能力，试问采用下列（ B ）措施好。
A) 提高电源电压 B) 采用恒流源差分电路
C) 减小工作点电流 D) 加大RC
5．功率放大电路按（ A ）原则分为甲类，甲乙类和乙类三种类型。
A) 按三极管的导通角不同 B) 按电路的最大输出功率不同
C) 按所用三极管的类型不同 D) 按放大电路的负载性质不同
6．理想集成运算放大器的放大倍数Au，输入电阻Ri，输出电阻Ro分别为（ C ）
A) ，0， B)0，，C) ，，0 D) 0，，0
7．正弦波振荡电路的起振条件是（ B ）。
A)；B) ；
C)；D)；
8．共模抑制比KCMR是（ D ）
A)输入差模信号与共模信号之比的绝对值
B)输入共模信号与差模信号之比的绝对值
C)输出交流信号与输出直流信号之比的绝对值
D)差模放大倍数与共模放大倍数之比的绝对值
9．下列说法中正确的是（ D ）
A) 任何放大电路都有功率放大作用
B) 只要是共射放大电路，输出电压的底部失真都是饱和失真
C) 若放大电路的放大倍数为负，则引入的反馈一定是负反馈
D) 若放大电路引入电压负反馈，则负载电阻变化时，输出电压基本不变
10．放大电路在高频信号作用时放大倍数数值下降的原因是（B ）。
A) 耦合电容和旁路电容的存在
B) 半导体管极间电容和分布电容的存在 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案
3 C) 半导体管的非线性特性
D) 静态工作点不合适
三．（8分）计算下图放大器的静态工作点及电压放大倍数，已知Ucc=12V，Rb1=20K，Rb2=10K，Re=2K ,Rc=2K，RL=6K，β=40,rbe=1K。
四．（6分）设硅稳压管D1和D2的稳定电压分别为5V和10V，正向压降均为0.7V，求：
①稳压管接法如图，求输出电压。
②若两只稳压管方向均相反，求。
③若D1方向不变，D2方向相反，求。
① UO = 5+10 = 15V
② UO = 0.7+0.7=1.4V
③ UO = 5+0.7=5.7V
五．（9分）下图中三极管均为硅管，RB和RC的电阻值选取合适，从偏置情况分析判断下图中各三极管的工作状态。
（1）（2）（3）
（1）UBE=1-0.5=0.5V<0.7V，发射结反偏，所以三极管工作在截止状态
（2）发射结正偏，集电结反偏，所以三极管工作在放大状态 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案
4 （3）发射结正偏，集电结正偏，所以三极管工作在饱和状态
六、（9分）设图中的运算放大器都是理想的，试写出uo1、uo2和uo的表达式。
七．(10分)计算下图二级放大器的电压放大倍数，输入、输出电阻。已知：Rb1 = Rb2 = 280K，Rc1 = Rc2 = 3K，RL = 3K，UCC = 12V，β= 50，rbe1 = rbe2 = 950Ω。
八．（8分）在图示的单相桥式整流电路中，分析：
①如果VD3接反，则会出现什么现象?
②如果VD3被开路, 则会出现什么现象?
① 在电源负半周将出现电源短路，电源烧坏
② 只能在电源负半周整流，出现半波整流现象。
《模拟电子技术》试卷答案
一.填空题(每空1分,共30分)
1．P型半导体掺入 3 价元素，多子是自由电子，少子是空穴。
2．PN结主要特性是 单向导电性 ，即正向 导通 ，反向 截止 。
3．三极管工作在放大状态的外部条件是发射结正偏 ，集电结 反偏 。
4．在模拟放大电路中，三极管一般工作在输出特性的放大区；在数字电路中三极管一般工作在饱和区或 截止 区，此时也称它工作在 开关状态。
5．幅度失真和相位失真统称为 频率 失真，它属于 线性 失真。
6．功率放大电路的主要作用是 向负载提供足够大的输出功率 ， 乙类 功率放大电路的效率最高。 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案
5 7．放大电路中为了稳定静态工作点，应引入a（a.直流负反馈，b.交流负反馈）。
8．三极管串联型稳压电路由 取样电路 、 基准电压 、 比较电路
和 调整电路 四大环节组成。
9．分压式偏置电路具有 稳定静态工作点 作用，其原理是构成 电流串联 负反馈。
10．集成运算放大器是 直接 耦合放大电路。集成运算放大器的两个输入端分别为 同相输入 端和 反相输入 端，前者的极性与输出端 同相 ；后者的极性同输出端 反相 。
11．根据MOS管导电沟道的类型，可分为 NMOS 和 PMOS 型。
二、单项选择题（每题2分，共20分，将答案填在下表中）
1 2 3 4 5 6 7 8 9 10
C D A B A C B D D B
三．（8分）
四．（6分）
① UO = 5+10 = 15V
② UO = 0.7+0.7=1.4V
③ UO = 5+0.7=5.7V
五．（9分）
（1）UBE=1-0.5=0.5V<0.7V，发射结反偏，所以三极管工作在截止状态
（2）发射结正偏，集电结反偏，所以三极管工作在放大状态
（3）发射结正偏，集电结正偏，所以三极管工作在饱和状态
六、（9分）
七．(10分)
八．（8分）
① 在电源负半周将出现电源短路，电源烧坏 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案
6 ② 只能在电源负半周整流，出现半波整流现象。
世上没有一件工作不辛苦，没有一处人事不复杂。不要随意发脾气，谁都不欠你的
(完整版)模电期末试题及答案-模拟电子技术
(完整版)模电期末试题及答案-模拟电子技术
-CAL-FENGHAI.-(YICAI)-Company One1 《模拟电子技术基础》试卷及参考答案
1、在本征半导体中加入 元素可形成N型半导体，加入 元素可形成P型半导体。
A. 五价 B. 四价 C. 三价
2、稳压管的稳压区是其工作在 。
A. 正向导通 B.反向截止 C.反向击穿
3、当晶体管工作在放大区时，发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏
B. 前者正偏、后者反偏
C. 前者正偏、后者也正偏
4、（2）当温度升高时，二极管的反向饱和电流将 。
A. 增大 B. 不变 C. 减小
5、UGS＝0V时，能够工作在恒流区的场效应管有 。
A. 结型管 B. 增强型MOS管 C. 耗尽型MOS管
6、直接耦合放大电路存在零点漂移的原因是 。
A.电阻阻值有误差 B.晶体管参数的分散性
C.晶体管参数受温度影响 D.电源电压不稳定
7、选用差分放大电路的原因是 。
A.克服温漂 B. 提高输入电阻 C.稳定放大倍数
8、差分放大电路的差模信号是两个输入端信号的 ，共模信号是两个输入端信号的 。
A.差 B.和 C.平均值
9、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的 。
A.差模放大倍数数值增大 B.抑制共模信号能力增强
C.差模输入电阻增大 10、在输入量不变的情况下，若引入反馈后 ，则说明引入的反馈是负反馈。
模拟电子技术试卷及答案

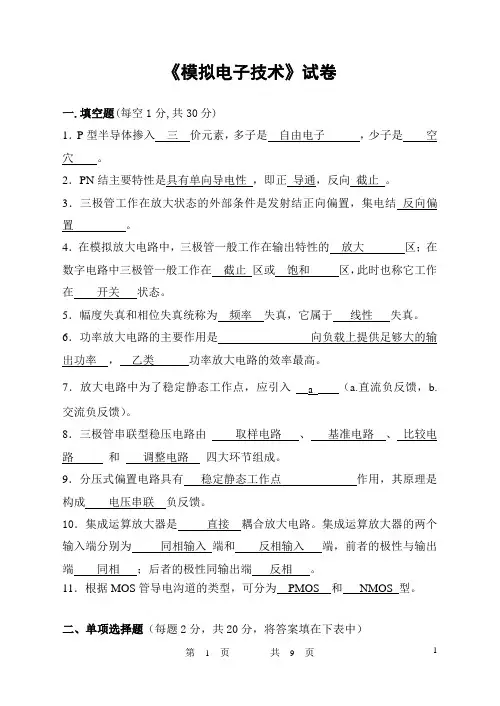

第 1 页 共 9 页 1 《模拟电子技术》试卷
一.填空题(每空1分,共30分)
1．P型半导体掺入 三 价元素，多子是 自由电子 ，少子是 空穴 。
2．PN结主要特性是具有单向导电性 ，即正 导通，反向 截止 。
3．三极管工作在放大状态的外部条件是发射结正向偏置，集电结 反向偏置 。
4．在模拟放大电路中，三极管一般工作在输出特性的 放大 区；在数字电路中三极管一般工作在 截止 区或 饱和 区，此时也称它工作在 开关 状态。
5．幅度失真和相位失真统称为 频率 失真，它属于 线性 失真。
6．功率放大电路的主要作用是 向负载上提供足够大的输出功率 ， 乙类 功率放大电路的效率最高。
7．放大电路中为了稳定静态工作点，应引入 a （a.直流负反馈，b.交流负反馈）。
8．三极管串联型稳压电路由 取样电路 、 基准电路 、 比较电路 和 调整电路 四大环节组成。
9．分压式偏置电路具有 稳定静态工作点 作用，其原理是构成 电压串联 负反馈。
10．集成运算放大器是 直接 耦合放大电路。集成运算放大器的两个输入端分别为 同相输入 端和 反相输入 端，前者的极性与输出端 同相 ；后者的极性同输出端 反相 。
11．根据MOS管导电沟道的类型，可分为 PMOS 和 NMOS 型。
二、单项选择题（每题2分，共20分，将答案填在下表中）
第 2 页 共 9 页 2 1 2 3 4 5 6 7 8 9 10
C D A B
1．常温下，硅二极管的开启电压约______V，导通后在较大电流下的正向压降约______V；锗二极管的开启电压约______V，导通后在较大电流下的正向压降约______V。C
专升本《模拟电子技术》_试卷_答案
第1页共2页 1 专升本《模拟电子技术》
一、 （共48题,共150分）
1。 直接耦合放大电路存在零点漂移的原因是（ ）。 （2分)
A.电阻阻值有误差 B。晶体管参数的分散性
C。晶体管参数受温度影响 D。晶体管结电容不确定性
。标准答案：C
2。 稳压二极管的有效工作区是（ )。 （2分）
A。正向导通区 B。反向击穿区 C。反向截止区 D。死区
。标准答案：B
3。 如果在PNP型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为（ ）。 （2分）
A。放大状态 B。微导通状态 C。截止状态 D。饱和状态
。标准答案:D
4. 集成放大电路采用直接耦合方式的原因是（ ）。 （2分）
A。便于设计 B。放大交流信号
C.不易制作大容量电容 D。不易制作大阻值的电阻
。标准答案：C
5。 用恒流源取代长尾式差动放大电路中的发射极电阻，将使单端电路的（ ）. (2分）
A。抑制共模信号能力增强 B.差模放大倍数数值增大
C。差模输入电阻增大 D.差模输出电阻增大
。标准答案：A
6。 半导体中PN结的形成主要是由于（）生产的。 （2分）
A。N区自由电子向P区的扩散运动
B。N区自由电子向P区的漂移运动
C。P区自由电子向N区的扩散运动
D。P区自由电子向N区的漂移运动
标准答案：A
7。 理想的功率放大电路应工作于( )状态. （2分）
A。甲类互补 B。乙类互补 C。甲乙类互补 D.丙类互补
。标准答案：C
模拟电子技术试卷及答案 2
