多介质过滤器选型
多介质过滤器

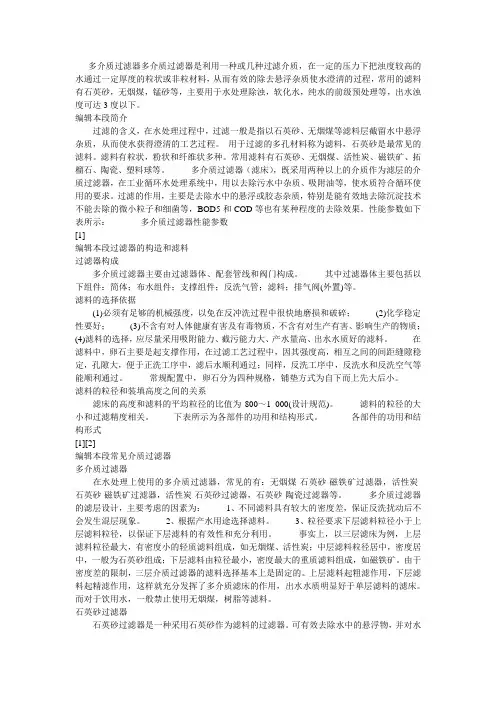

多介质过滤器多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。
编辑本段简介过滤的含义，在水处理过程中，过滤一般是指以石英砂、无烟煤等滤料层截留水中悬浮杂质，从而使水获得澄清的工艺过程。
用于过滤的多孔材料称为滤料，石英砂是最常见的滤料。
滤料有粒状，粉状和纤维状多种。
常用滤料有石英砂、无烟煤、活性炭、磁铁矿、拓榴石、陶瓷、塑料球等。
多介质过滤器（滤床），既采用两种以上的介质作为滤层的介质过滤器，在工业循环水处理系统中，用以去除污水中杂质、吸附油等，使水质符合循环使用的要求。
过滤的作用，主要是去除水中的悬浮或胶态杂质，特别是能有效地去除沉淀技术不能去除的微小粒子和细菌等，BOD5和COD等也有某种程度的去除效果。
性能参数如下表所示：多介质过滤器性能参数[1]编辑本段过滤器的构造和滤料过滤器构成多介质过滤器主要由过滤器体、配套管线和阀门构成。
其中过滤器体主要包括以下组件：简体；布水组件；支撑组件；反洗气管；滤料；排气阀(外置)等。
滤料的选择依据(1)必须有足够的机械强度，以免在反冲洗过程中很快地磨损和破碎；(2)化学稳定性要好；(3)不含有对人体健康有害及有毒物质，不含有对生产有害、影响生产的物质；(4)滤料的选择，应尽量采用吸附能力、截污能力大、产水量高、出水水质好的滤料。
在滤料中，卵石主要是起支撑作用，在过滤工艺过程中，因其强度高，相互之间的间距缝隙稳定，孔隙大，便于正洗工序中，滤后水顺利通过；同样，反洗工序中，反洗水和反洗空气等能顺利通过。
常规配置中，卵石分为四种规格，铺垫方式为自下而上先大后小。
滤料的粒径和装填高度之间的关系滤床的高度和滤料的平均粒径的比值为800～1 000(设计规范)。
滤料的粒径的大小和过滤精度相关。
多介质过滤器设计方案
多介质过滤器设计方案
多介质过滤器设计方案可以分为以下几个方面：滤材选型、滤材层次、滤材组合、滤器结构和滤器运行维护。
滤材选型是多介质过滤器设计的第一步，根据被过滤水质的特点选择合适的滤材。
常见的滤材有砂石、炭质、陶粒等。
砂石作为基础滤材，能够去除较大的杂质；炭质具有吸附性能，能够去除有机物和部分重金属离子；陶粒具有较大的比表面积，可以增加过滤效果。
滤材层次是指根据不同滤材的颗粒大小，将滤材按层次排布。
通常的设计原则是从上到下，颗粒逐渐减小。
通过这样的层次排布，可以使杂质在滤材层中逐渐过滤，提高过滤效果。
滤材组合指将不同的滤材按一定比例混合使用。
不同滤材具有不同的过滤特性，通过合理的组合可以达到更好的过滤效果。
比如将砂石与炭质按一定比例混合使用，可以既去除大颗粒杂质又去除有机物。
滤器结构是指多介质过滤器的具体形式和构造。
通常采用圆柱形结构，可以根据需要设置进水口、出水口和清洗排污口。
还可以根据需要增加观察窗口和压力表等辅助设备。
滤器运行维护包括滤材清洗和维护等方面。
由于多介质过滤器在过滤过程中会逐渐积聚杂质，因此定期清洗滤材非常重要。
可以通过反冲洗和反吹等方式清洗滤材，使其恢复滤池的过滤效果。
同时，需要定期更换滤材，以保证过滤效果。
综上所述，多介质过滤器设计方案包括滤材选型、滤材层次、滤材组合、滤器结构和滤器运行维护等几个方面。
通过合理的设计和运维，可以达到滤材过滤效果最大化、滤材寿命最长化的目的。

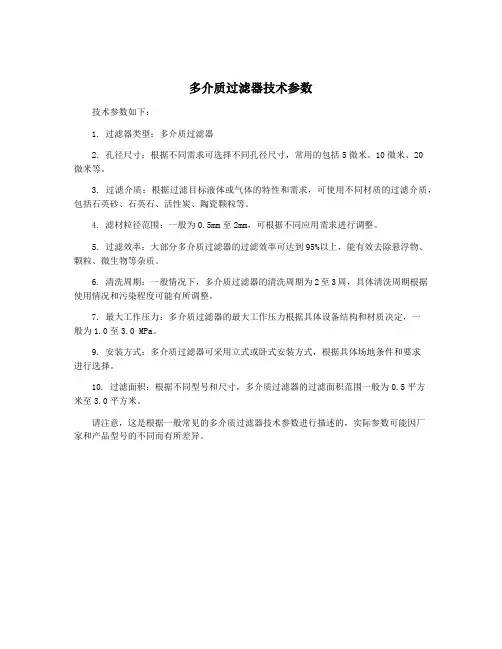

多介质过滤器技术参数
多介质过滤器技术参数
技术参数如下：
1. 过滤器类型：多介质过滤器
2. 孔径尺寸：根据不同需求可选择不同孔径尺寸，常用的包括5微米、10微米、20
微米等。
3. 过滤介质：根据过滤目标液体或气体的特性和需求，可使用不同材质的过滤介质，包括石英砂、石英石、活性炭、陶瓷颗粒等。
4. 滤材粒径范围：一般为0.5mm至2mm，可根据不同应用需求进行调整。
5. 过滤效率：大部分多介质过滤器的过滤效率可达到95%以上，能有效去除悬浮物、颗粒、微生物等杂质。
6. 清洗周期：一般情况下，多介质过滤器的清洗周期为2至3周，具体清洗周期根据使用情况和污染程度可能有所调整。
7. 最大工作压力：多介质过滤器的最大工作压力根据具体设备结构和材质决定，一
般为1.0至3.0 MPa。
9. 安装方式：多介质过滤器可采用立式或卧式安装方式，根据具体场地条件和要求
进行选择。
10. 过滤面积：根据不同型号和尺寸，多介质过滤器的过滤面积范围一般为0.5平方
米至3.0平方米。
请注意，这是根据一般常见的多介质过滤器技术参数进行描述的，实际参数可能因厂
家和产品型号的不同而有所差异。

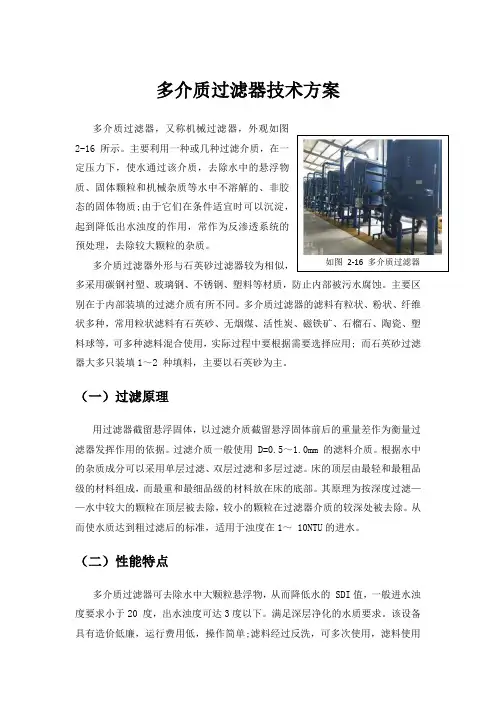

多介质过滤器技术方案
多介质过滤器技术方案多介质过滤器，又称机械过滤器，外观如图2-16 所示。
主要利用一种或几种过滤介质，在一定压力下，使水通过该介质，去除水中的悬浮物质、固体颗粒和机械杂质等水中不溶解的、非胶态的固体物质;由于它们在条件适宜时可以沉淀，起到降低出水浊度的作用，常作为反渗透系统的预处理，去除较大颗粒的杂质。
如图2-16 多介质过滤器多介质过滤器外形与石英砂过滤器较为相似，多采用碳钢衬塑、玻璃钢、不锈钢、塑料等材质，防止内部被污水腐蚀。
主要区别在于内部装填的过滤介质有所不同。
多介质过滤器的滤料有粒状、粉状、纤维状多种，常用粒状滤料有石英砂、无烟煤、活性炭、磁铁矿、石榴石、陶瓷、塑料球等，可多种滤料混合使用，实际过程中要根据需要选择应用; 而石英砂过滤器大多只装填1～2 种填料，主要以石英砂为主。
（一）过滤原理用过滤器截留悬浮固体，以过滤介质截留悬浮固体前后的重量差作为衡量过滤器发挥作用的依据。
过滤介质一般使用 D=0.5～1.0mm 的滤料介质。
根据水中的杂质成分可以采用单层过滤、双层过滤和多层过滤。
床的顶层由最轻和最粗品级的材料组成，而最重和最细品级的材料放在床的底部。
其原理为按深度过滤——水中较大的颗粒在顶层被去除，较小的颗粒在过滤器介质的较深处被去除。
从而使水质达到粗过滤后的标准，适用于浊度在1～ 10NTU的进水。
（二）性能特点多介质过滤器可去除水中大颗粒悬浮物，从而降低水的 SDI值，一般进水浊度要求小于20 度，出水浊度可达3度以下。
满足深层净化的水质要求。
该设备具有造价低廉，运行费用低，操作简单;滤料经过反洗，可多次使用，滤料使用寿命长等特点。
（三）工艺流程1.过滤多介质过滤器的过滤流程与砂滤基本相似，不同粒径、不同材料的滤料（通常是石英砂、锰砂等）由上到下、由小而大依次排列。
当水从上流经滤料时，水中部分固体悬浮物进入上层滤料形成的微小孔眼，受到吸附和机械阻留作用被滤料的表层所截留。
同时，这些被截留的悬浮物之间又发生重叠和架桥等作用，就好像在滤层的表面形成一层薄膜，继续过滤着水中的悬浮物质，这就是所谓滤料表面层的薄膜过滤。
多介质过滤器反洗泵的选型MicrosoftWord文档
个人收集整理-ZQ
首先我们应该了解水、气地反洗强度，反洗流程水洗—气洗—水洗.
第一步水洗反洗强度()
第二步气洗反洗强度()
第三步水洗反洗强度()
历时
在水洗时，可取().
****
综上所述：
ＤＮ１５００罐运行１７Ｍ３／ｈ运行通量２.６７()
反洗９５Ｍ３／ｈ，反洗通量１５()（可取运行通量地５倍关系）
扬程２０－３０ｍ实际工程多选３０－４０ｍ
气压０.３左右范围０.３－０.６
反推回去，已知出水量１７Ｍ３／ｈ，怎样确定罐体直径？
过滤器(池)滤速
根据上面地表格求出我们所需要罐地直径：
Ｓ＝Ｑ／Ｖ＝１７／６－１０＝２．８３－１．７Ｍ２
Ｒ２＝２．８３－１．７／３．１４
Ｒ＝０．９－０.７４
地反渗透活性炭过滤器为直径×高度
大概需要多少
有计算公式吗？资料个人收集整理，勿做商业用途
这个要用果壳活性炭，直径地罐填活性炭高度要，该活性炭密度为，所以：
吨.资料个人收集整理，勿做商业用途
填装活性炭后地空间称为膨胀体积是给反冲洗后正洗留用地，我建议你填装高度即可.活性炭地填装高度是没有公式计算地，是通过实验得出地.实验中还要注意活性炭本身地滤速特性.至于活性炭地选用，建议你用果壳碳即可，一般元一公斤资料个人收集整理，勿做商业用途
1 / 1。
多介质过滤器选型
外形尺寸 φ1016×2830 φ1516×3280 φ2016×3480 φ2520×3560 φ3024×3750
多介质机械过滤器主要技术特性过滤层高（Biblioteka m）设计最大出力（t/h）
600/1400
11.8
600/1400 700/1700
26.5 47
700/1700
74
700/1700
106
设备净重（kg） 1673 2566 4120 6864 9266
工作压力（MPa） 工作温度 运行流速 进水浊度
≤0.6 5-50 8-12 ≤5
规格型号 -1500 -2000 -2500 -3000
外形尺寸 φ1516×3025 φ2016×3430 φ2524×3460 φ3024×3591
f 滤料层高（mm） 进水耗量（mg/L） 出水耗氧量（mg/L）
备注
设计最大出力（t/h） 17.7 31.4 49.0 70.0
1500-2000 5 2
滤料自理
设备净重（kg） 2671 4020 6380 9260
工作压力（MPa） 工作温度（℃） 运行流速（m/h）
≤0.6 5-50 8～12
设备规范 出水浊度（mg/LG）
反洗强度（L/M2.S）
石英砂 无烟煤
0.5～3 15～18 10～12
进水浊度（mg/L）
≤10
多介质
12～16
规格型号 -1000 -1500 -2000 -2500 -3000 -3200
2．活性炭过滤器 (actived-carbon filter)
该设备能去除水中余氯，保证反渗透膜正常使用，去除水中异味及有机物，降低水中浓度 ，色度、在水生理领域中占有相当重要的地位 ，足水深度处理中不可缺 少的工艺。它具有很多特殊功效：可以去色度、脱氯，去除有机物(BOD、COD)、有机氯，去氨氮和亚硝酸盐，去除水中部分有毒物质。一般作为前级处理，提高 后续系统的使用寿命和出水水质。
多介质过滤器规格书
新疆时代石油工程有限公司业主：新疆油田公司石西作业区项目编号：08440施工程地点：石西公寓技术规格书编号:08440施水02工程名称：石西公寓给排水系统扩建工程共 18 页石西公寓给排水系统扩建工程多介质过滤器技术规格书版次说明编制校对审核审定日期目录第一部分工程概况和要求 (3)1 工程概述 (3)2 范围 (3)3 定义 (3)4 项目总体要求 (3)第二部分现场条件 (5)1 安装场所 (5)2 环境条件 (5)第三部分主要通用技术要求 (5)1 采用规范、标准及法规 (5)2 计量单位 (7)3 供货技术要求 (7)3.1工程技术方案 (7)3.1.1基础资料 (7)3.1.2 处理量 (8)3.1.3 工艺流程说明 (8)3.1.4 控制功能说明 (8)3.2 供货范围 (9)3.3 供货设备说明 (10)3.3.1 主要参数 (10)3.3.2 配水系统 (11)3.3.3 过滤介质 (11)3.3.4 管汇 (12)3.3.5 气洗搅拌方式 (12)4 水压试验 (12)5 标志、包装、运输、贮存 (12)6 对供货商技术文件资料的要求 (14)7 质量证明书 (15)8 时间进度要求 (15)9 培训与设备监造 (15)10 供货商对本技术规格书的确认 (16)11 售后服务 (16)12 保证和担保 (17)13 设计确定 (18)第四部分特殊要求技术条件 (18)第一部分工程概况和要求1 工程概述新增多介质过滤器，用于石西公寓地下水预处理，与反渗透装置合建。
2 范围本技术规格书包括石西公寓给排水系统扩建工程多介质过滤器在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。
3 定义本技术规格书用到的名称定义如下：项目：石西公寓给排水系统扩建工程业主：新疆油田公司石西作业区设计：新疆时代石油工程有限公司供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备的公司或厂家。
多介质过滤器参数
多介质过滤器型式：垂直圆桶，阀门悬挂布置运行方式：自动控制直径：φ=3200mm台数：9台（8用1备）工作温度：5-45℃滤料层高无烟煤 : 400mm高/0.8-1.8mm石英砂 : 800mm高/0.5-1.0mm 设备运行流速：V=8.7m/h设备运行流量：Q=70m3/h设备反洗水强度：Q=12-14L/（m2.s）设备空气檫洗强度 : Q=18-22L/（m2.s）设备本体材质：Q235-A设计压力：0.6MPa水压试验压力：0.8MPa反洗膨胀高度：480mm(40%)运行压差(设备进出口)正常出力压差：0.05MPa最大出力压差：0.1MPa设备荷重空载荷重：6571kg充水荷重：26580kg运行荷重：41910kg设备高度直边高度：2000mm总高度(不包括支腿高) ：3800mm内部装置进水配水型式：喇叭口设备衬里衬里材料 : 1751天然橡胶衬里层数：1层衬里厚度 : 3mm设备人孔数量：3套直径：DN450mm材料 : Q235-B衬胶设备窥视孔数量：1套规格(长/宽) ：400/150mm视镜材料：有机玻璃视镜厚度 : 40mm接口法兰公称直径公称压力：进水接口：DN125 PN1.0出水接口：DN125 PN1.0反洗进水接口：DN200 PN1.0反洗排水接口：DN200 PN1.0正洗排水接口：DN125 PN1.0排气接口：DN50 PN1.0进空气接口：DN125 PN1.0表计及附件要求设备本体进水手动取样，带手动取样阀门：设备本体出水仪表及手动取样，带手动取样阀门；取样阀规格型号：DN10；材质：1Cr18Ni9Ti；设备本体进水压力表：PN1.0MPa；设备本体出水压力表：PN1.0MPa；设备本体配带手动取样口至手动阀样水管、取样水槽及样水槽支架及至地沟排水管，样水管、样水槽及样水排放管材质：UPVC配供进、出水不锈钢压力表及仪表阀门、导管。
流量计 3- 8550-1P/51530P0 ：1套/台本体所配阀门本体所配进口气动碟阀配置各种阀门的名称门：对夹式气动蝶阀各种阀门型号：S30双作用气动执行机构型号 : S 92位置开关 : S 50-0406各种阀门数量：7只/台生产厂家：阿尔肯或等同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外形尺寸
设计最大出力（t/h）
设备净重（kg）
-1000
φ1016×2830
9
1080
-1500
φ1516×3280
21
1742
-2000
φ2016×3480
37
3056
-2500
φ2520×3560
59
4459
-3000
φ3024×3750
84
6743
-3200
φ3224×4270
96
7650
多介质机械过滤器主要技术特性
规格型号
外形尺寸
过滤层高（mm）
设计最大出力（t/h）
设备净重（kg）
-1000
φ1016×2830
600/1400
11.8
1673
-1500
φ1516×3280
600/1400
26.5
2566
-2000
φ2016×3480
700/1700
47
4120
-2500
φ2520×3560
700/1700
74
6864
-3000
φ3024×3750
700/1700
106
9266
2．活性炭过滤器(actived-carbon filter)
该设备能去除水中余氯，保证反渗透膜正常使用，去除水中异味及有机物，降低水中浓度，色度、在水生理领域中占有相当重要的地位，足水深度处理中不可缺少的工艺。它具有很多特殊功效：可以去色度、脱氯，去除有机物(BOD、COD)、有机氯，去氨氮和亚硝酸盐，去除水中部分有毒物质。一般作为前级处理，提高后续系统的使用寿命和出水水质。
4020
-2500
φ2524×3460
49.0
6380
-3000
φ3024×3591
70.0
9260
过滤器选型
多介质过滤器(multi-media filter)
利用多介质滤料的截留、滤除作用，去除大粒径的杂质颗粒、浓度胶体和悬浮物上一种常见方式，具有低成本，操作维护及管理方便等特点。其过滤精度在0．005-0．0l*m之间，可有效去除胶体微粒及高分子有机物，常温操作、耐酸碱、氧化，PH适用范围为2-13；正常使用为2-3年，可配置完善的保护系统和监测仪表。
工作压力（MPa）
≤0.6
f滤料层高（mm）
1500-2000
工作温度
5-50
进水耗量（mg/L）
5
运行流速
8-12
出水耗氧量（mg/L）
2
进水浊度≤5备注滤源自自理规格型号外形尺寸
设计最大出力（t/h）
设备净重（kg）
-1500
φ1516×3025
17.7
2671
-2000
φ2016×3430
31.4
常见采用石英砂、无烟煤滤料、磁铁矿等，滤速高，截污能力大，过滤周期长。
设备规范
工作压力（MPa）
≤0.6
出水浊度（mg/LG）
0.5～3
工作温度（℃）
5-50
反洗强度（L/M2.S）
石英砂
15～18
运行流速（m/h）
8～12
无烟煤
10～12
进水浊度（mg/L）
≤10
多介质
12～16
机械过滤器主要技术特性
