双层呼吸式幕墙介绍
双层呼吸式幕墙简介
• 1.4合理采光功能 • 进入室内的光线角度和强弱，直接影响使用者的舒适感。双层幕墙可 以根据需要，通过电控开关，遮阳百页便可收起或任意位置放下或叶 片倾斜，让光线均匀进入室内，尽情享受光线的变化，大大改善室内 光环境。 • 1.5卓越的隔声降噪功能 • 双层幕墙特制的内外双层构造、缓冲区和内层全密封方式，使其隔 声性能比传统幕墙高20-40%，对营造舒适、宁静的生活空间，必不 可少。 • 1.6有效预防结露 • 建筑结露危害极大，结露的原因与环境湿度和内外温差大小密切相 关，当温差使物体内表面温度低于露点温度时，便会在物体内表面产 生结露。 • 双层幕墙由于缓冲区的温室作用，使内层幕墙玻璃内外两侧的温差 减小，内表面温度大大提高。当高于露点温度时就不会出现结露。
廊道式双层幕墙风流组织图及其说明：
• 每三层设一道通风口，通风口处设置铝合金百页、防 虫网、钢格栅和防尘网。每层通风口设置阶梯形的保温岩 棉阻断层。进风口和排风口之间设置竖向保温岩棉阻断层， 进风通道铝合金百页下方设水平保温岩棉阻断层。排风通 道铝合金百页上方设保温岩棉阻断层。 • 廊道式双层幕墙风流组织，利用假柱形成的保温、隔 热通道作为“烟囱”，靠其内空气流通而产生的负压把廊 道内的空气吸入“烟囱”（该烟囱具有集热功能）内，进 而排出幕墙外。
双层呼吸式幕墙示意图
•
这种新型的呼吸式玻璃幕墙，欧美发达国家在 பைடு நூலகம்世纪八十年代已开始建造，国内在上世纪九十 年代在北京做了小面积试用。由中国人寿保险公 司江苏省分公司建设的“中国人寿广场”在全国 首次大面积采用这种幕墙。改工程主要采用的双 层玻璃幕墙为箱体式，是由外层幕墙、内层幕墙、 遮阳系统和通风装置组成，内外层幕墙之间形成 空气缓冲区。该工程外层幕墙采用点式玻璃幕墙， 内层幕墙采用隔热断桥平开内倒铝合金窗。
“呼吸式”双层玻璃幕墙的设计与实现

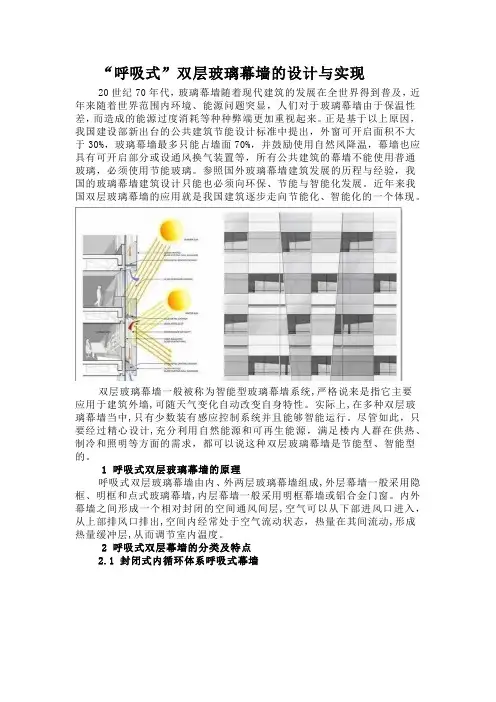

“呼吸式”双层玻璃幕墙的设计与实现20世纪70年代，玻璃幕墙随着现代建筑的发展在全世界得到普及，近年来随着世界范围内环境、能源问题突显，人们对于玻璃幕墙由于保温性差，而造成的能源过度消耗等种种弊端更加重视起来。
正是基于以上原因，我国建设部新出台的公共建筑节能设计标准中提出，外窗可开启面积不大于30%，玻璃幕墙最多只能占墙面70%，并鼓励使用自然风降温，幕墙也应具有可开启部分或设通风换气装置等，所有公共建筑的幕墙不能使用普通玻璃，必须使用节能玻璃。
参照国外玻璃幕墙建筑发展的历程与经验，我国的玻璃幕墙建筑设计只能也必须向环保、节能与智能化发展。
近年来我国双层玻璃幕墙的应用就是我国建筑逐步走向节能化、智能化的一个体现。
双层玻璃幕墙一般被称为智能型玻璃幕墙系统,严格说来是指它主要应用于建筑外墙,可随天气变化自动改变自身特性。
实际上,在多种双层玻璃幕墙当中,只有少数装有感应控制系统并且能够智能运行。
尽管如此，只要经过精心设计,充分利用自然能源和可再生能源，满足楼内人群在供热、制冷和照明等方面的需求，都可以说这种双层玻璃幕墙是节能型、智能型的。
1 呼吸式双层玻璃幕墙的原理呼吸式双层玻璃幕墙由内、外两层玻璃幕墙组成,外层幕墙一般采用隐框、明框和点式玻璃幕墙,内层幕墙一般采用明框幕墙或铝合金门窗。
内外幕墙之间形成一个相对封闭的空间通风间层,空气可以从下部进风口进入，从上部排风口排出,空间内经常处于空气流动状态，热量在其间流动,形成热量缓冲层,从而调节室内温度。
2 呼吸式双层幕墙的分类及特点2.1 封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙一般在冬季较为寒冷的地区使用，外层玻璃幕墙原则上是完全封闭的，一般由断热型材与中空钢化玻璃组成，内层一般为单片钢化玻璃组成的玻璃幕墙或可开启窗。
两层幕墙之间的通风间层厚度一般为12cm～20cm。
通风间层与吊顶部位设置的暖通系统排风管相连，形成自下而上的强制性空气循环。
呼吸式幕墙的介绍

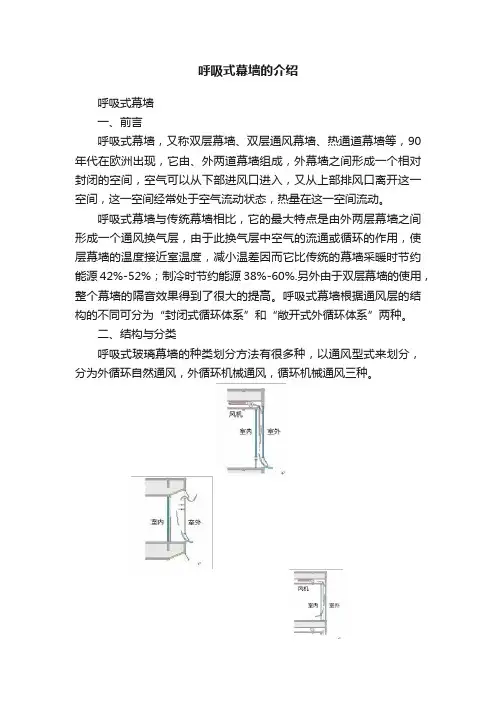

呼吸式幕墙的介绍呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由、外两道幕墙组成，外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。
呼吸式幕墙与传统幕墙相比，它的最大特点是由外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使层幕墙的温度接近室温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。
呼吸式幕墙根据通风层的结构的不同可分为“封闭式循环体系”和“敞开式外循环体系”两种。
二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种，以通风型式来划分，分为外循环自然通风，外循环机械通风，循环机械通风三种。
a外循环自然通风 b外循环机械通风 c循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热，因为在夏季依靠热压进行自然通风来降低室温度，而在冬季利用温室效应来保暖。
由于外循环自然通风只依靠热压来进行通风。
因此外幕墙之间的空气夹层的间距就应该大一些，一般不低于 400mm。
外循环机械通风幕墙：与外循环自然通风幕墙相比，夹层中增加了风机来强化通风，因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。
循环机械通风幕墙：在循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为层幕墙。
在夏季，循环机械通风依靠风机将房间较低温度的空气抽进空气夹层，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。
在冬季，依靠风机将房间较低温度的空气抽进空气夹层，通过太阳照射的方式给空气夹层的温度进行升温，即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应，进而增加室温度。
根据通风路径的不同，开敞式外循环呼吸幕墙又可分为整体式、廊道式、通道式和箱体式等四种基本形式。
呼吸式幕墙介绍
呼吸式幕墙介绍————————————————————————————————作者：————————————————————————————————日期：ﻩ呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由内、外两道幕墙组成,内外幕墙之间形成一个相对封闭的空间,空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态,热量在这一空间流动。
呼吸式幕墙与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层,由于此换气层中空气的流通或循环的作用,使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源４2%-５2%;制冷时节约能源38％－60%．另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。
呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。
二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种,以通风型式来划分，分为外循环自然通风,外循环机械通风,内循环机械通风三种。
a外循环自然通风ｂ外循环机械通风 c内循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热,因为在夏季依靠热压进行自然通风来降低室内温度,而在冬季利用温室效应来保暖。
由于外循环自然通风只依靠热压来进行通风。
因此内外幕墙之间的空气夹层的间距就应该大一些，一般不低于4０0mm。
外循环机械通风幕墙:与外循环自然通风幕墙相比，夹层中增加了风机来强化通风,因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。
内循环机械通风幕墙：在内循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为内层幕墙。
在夏季,内循环机械通风依靠风机将房间内较低温度的空气抽进空气夹层内，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。
在冬季,依靠风机将房间内较低温度的空气抽进空气夹层内，通过太阳照射的方式给空气夹层内的温度进行升温,即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应,进而增加室内温度。
呼吸式幕墙资料
呼吸式幕墙资料摘要：呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动，因此又称为呼吸式幕墙。
呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。
呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%。
另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。
呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。
1．封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。
两层幕墙之间的通风换气层一般为100-200毫米。
通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。
在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。
根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50%以上。
2．敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。
呼吸式玻璃幕墙(外循环)
呼吸式玻璃幕墙呼吸式幕墙又称双层幕墙、热通道幕墙、通风式幕墙、节能幕墙等。
它由内外两层构造组成，形成一个室内外之间的空气缓冲层。
外层可由明框、隐框或点支式幕墙构成。
内层可由明框、隐框幕墙，或具有开启扇和检修通道的门窗组成。
也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。
呼吸幕墙可分为两类：1.敞开式外循环呼吸幕墙2.封闭式内循环呼吸幕墙呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，具有非常优异的节能性能。
现主要就敞开式外循环呼吸幕墙做一些介绍。
一．敞开式外循环呼吸幕墙的工作原理敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。
敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。
敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。
敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6 m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。
此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。
按照春秋及夏冬季节的情况分别阐述如下：1．春季秋季：当需要换气时可将遮阳帘和室内断热门打开。
进风口设有防虫网和可拆装的过滤装置，能防止昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。
双层呼吸式幕墙工程
目录
一． 中石油大厦幕墙工程 二． 北京万达广场二期幕墙工程 三． 金融街B7大厦幕墙工程 四． 同济联合广场（南区）B栋主楼幕墙工程 五． 2008年奥运会北京射击馆玻璃幕墙工程
中石油大厦幕墙工程
中石油大厦幕墙工程
一、工程概述
1、“中国石油大厦”位于北京市东直门桥，由四栋“L”型大厦组成。 建筑高度： 三栋94.75米、一栋89.85米，建筑面积200838m2,这
二、单元式双层内呼吸幕墙系统
1、幕墙结构形式 双层内呼吸幕墙结构简述如下：
（1）采用双层内呼吸幕墙，内外层玻璃间设计净空为200mm，外 层为中空玻璃，内层为单片。横向玻璃接缝为隐框形式。室 内幕墙设计内平开门。
（2）外层幕墙玻璃分格为1350mm宽X2900mm高和1350mm宽 X1000mm高两种。
楼3层，办公楼D楼4层，A、B、C、D楼之间围成一个四季花园。 8、建筑物标高：A、B塔楼109.280M 9、标准层高：3.900 M 10、结构类型：框架--剪力墙结构 11、地面粗糙度类型：C类 12、总建筑面积：22万㎡ 13、建筑物耐久年限：50年 14、建筑物耐火等级：一级 15、抗震设计烈度： 八度
双层呼吸式幕墙 工程简介
双层幕墙设计方案介绍
建筑幕墙作为建筑的外围护结构其热工性能直接影响建筑能耗。 现在广泛使用的单层玻璃幕墙虽然逐渐采用热反射镀膜玻璃、中空 玻璃、断热型材等其他节能材料在热工性能方面比过去的门窗有所 改善，但仍然存在能耗较大问题。最近几年发展的双层玻璃幕墙以 其科学的结构、完善的功能、先进的设计理念充分利用太阳能、自 然通风换气，降低空调能耗减少风及恶劣气候的影响营造舒适温馨 的生活和工作环境，越来越受到建筑师和投资者的青睐。
二、双层幕墙设计方案介绍：
通风式双层呼吸幕墙——幕墙发展新方向
通风式双层呼吸幕墙——幕墙发展新方向双层幕墙是一种新型的节能环保幕墙，是幕墙技术的新发展。
双层幕墙又称热通道幕墙、呼吸式幕墙，是由外层幕墙、热通道和内层幕墙共同组成，且热通道内能形成空气有序流动的建筑幕墙。
根据热通道幕墙的空气流循环方式，可将其分为“封闭式内通风体系”和可自然通风的“敞开式外通风体系”两种类型。
双层幕墙的工作原理内通风双层幕墙其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进人热通道，通过强制性空气流动循环，使内侧幕墙表面温度到达或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。
这就大大节省了取暖和制冷的能源消耗，到达节能效果。
同时通道内可设置可调控的百页帘或垂帘，以有效地调节____遮阳。
外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。
冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用。
夏天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕墙外表面温度，减少空调负荷，节省能源。
通过通道内上下两端进排风口的调节在通道内形成负压，利用室内两侧幕墙的压差和开启扇就可以在建筑物内形成气流，开展通风换气。
这样，通过对太阳辐射的有效利用，就可以实现节省能源。
双层幕墙的主要功能有：可以充分利用太阳能、保障良好通风效果、提高隔音能力、降低空调使用率、减少风及恶劣气候的影响；提供良好的工作居住环境。
内层幕墙可采用普通幕墙或铝合金窗，外层幕墙可采用隔热明框幕墙或者采用隔热单元幕墙。
一般外层玻璃选用中空钢化玻璃，内层玻璃选择普通单片钢化玻璃。
外层幕墙完全封闭，空气流动在室内和热通道间开展。
内、外层幕墙间热通道的宽度较窄，一般为120毫米~300毫米，需要借助于专门的设备完成空气的流动，运行成本较高。
