智能化弱电工程优秀施工图片展示
弱电智能化现场施工及验收标准
3、垂直桥架
桥架垂直敷设时固定在建筑立面上与建筑面间距应不大于 0.2米，固定点间距应小于2米。
4、桥架穿墙
1、当桥架防火墙及防火楼板安装时，应根据环境条件采用 应采取防火隔离措施，一般采用防火板及防火泥进行封堵。
2、桥架由室内穿墙至室外时，在墙的外侧应采取防雨措施。
3、桥架由室外较高处引到室内时，电缆桥架应先向下倾斜， 然后水平引到室内。
1、综合布线系统性能检测应采用专用测试仪器对系统的各条链路进行检 测，并对系统的信号传输技术指标及工程质量进行评定。 2、综合布线系统性能检测时，光纤布线应全部检测，检测对绞电缆布线 链路时，以不低于10%的比例进行随机抽样检测，抽样点必须包括最远布 线点。（按GB/T 50312中附录 B及附录C 的指标执行） 3、综合布线合格判定如下： （A）光缆布线检测时，如果系统中有一条光纤链路无法修复，则判为不 合格； （B）对绞电缆布线抽样检测时，被抽样检测点（线对）不合格比例不大 于 1%，则视为抽样检测通过；不合格点（线对）必须予以修复并复验。 被抽样检测点（线对）不合格比例大于1%，则视为一次抽样检测不通过， 应进行加倍抽样；加倍抽样不合格比例不大于 1%，则视为抽样检测通过。 如果不合格比例仍大于 1%，则视为抽样检测不通过，应进行全部检测， 并按全部检测的要求进行判定； （C）对绞电缆布线全部检测时，如果有下面两种情况之一时则判为不合 格；无法修复的信息点数目超过信息点总数的 1% ；不合格线对数目超 过线对总数的1%； （D）全部检测或抽样检测的结论为合格，则系统检测合格；否则为不合 格。
2、镀锌钢管敷设
1、钢管用钢锯或切割机进行切割处理，切口处需平齐、无毛刺，管内无 铁屑。 2、钢管与钢管直接连接、与金属86盒连接、与桥架连接需用适配的直接 件或罗接件进行连接且固定牢固，并将固定螺丝拧紧去头，严禁焊接。
弱电智能化工程图纸的图标标示
弱电智能化工程图纸的图标标示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、另外还一部分安防产品图标。
也是图纸上经常看到的。
系统名称图标标记含义周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。

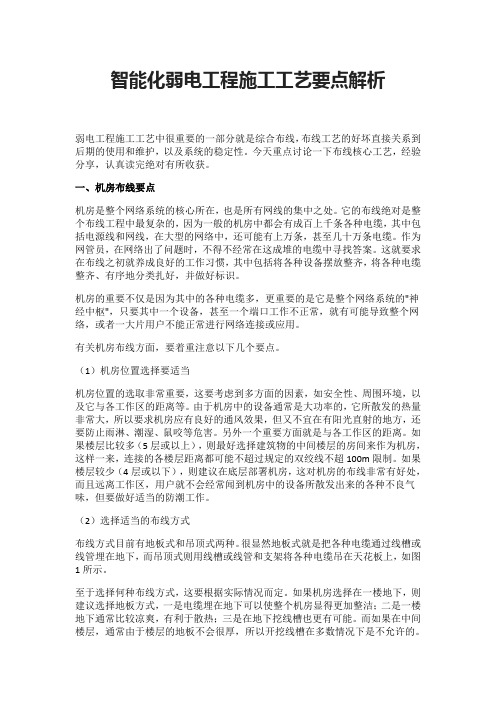

智能化弱电工程施工工艺要点解析
智能化弱电工程施工工艺要点解析弱电工程施工工艺中很重要的一部分就是综合布线，布线工艺的好坏直接关系到后期的使用和维护，以及系统的稳定性。
今天重点讨论一下布线核心工艺，经验分享，认真读完绝对有所收获。
一、机房布线要点机房是整个网络系统的核心所在，也是所有网线的集中之处。
它的布线绝对是整个布线工程中最复杂的，因为一般的机房中都会有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。
作为网管员，在网络出了问题时，不得不经常在这成堆的电缆中寻找答案。
这就要求在布线之初就养成良好的工作习惯，其中包括将各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识。
机房的重要不仅是因为其中的各种电缆多，更重要的是它是整个网络系统的"神经中枢"，只要其中一个设备，甚至一个端口工作不正常，就有可能导致整个网络，或者一大片用户不能正常进行网络连接或应用。
有关机房布线方面，要着重注意以下几个要点。
（1）机房位置选择要适当机房位置的选取非常重要，这要考虑到多方面的因素，如安全性、周围环境，以及它与各工作区的距离等。
由于机房中的设备通常是大功率的，它所散发的热量非常大，所以要求机房应有良好的通风效果，但又不宜在有阳光直射的地方，还要防止雨淋、潮湿、鼠咬等危害。
另外一个重要方面就是与各工作区的距离。
如果楼层比较多（5层或以上），则最好选择建筑物的中间楼层的房间来作为机房，这样一来，连接的各楼层距离都可能不超过规定的双绞线不超100m限制。
如果楼层较少（4层或以下），则建议在底层部署机房，这对机房的布线非常有好处，而且远离工作区，用户就不会经常闻到机房中的设备所散发出来的各种不良气味，但要做好适当的防潮工作。
（2）选择适当的布线方式布线方式目前有地板式和吊顶式两种。
很显然地板式就是把各种电缆通过线槽或线管埋在地下，而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上，如图1所示。
智能化弱电系统项目工程施工工艺及技术措施
智能化弱电系统项目工程施工工艺及技术措施第一章施工前准备工作公司业务部与工程部进行商务正式移交后，由项目经理组织工程部、技术部供应部和质量检验部，分项或同时进行如下工作安排。
第一节现场勘察和图纸现场签证记录如发现施工的条件与设计图纸条件不符或者有错误，又或者因为材料、设备规格质量、场地不能满足设计要求，可以大家共同探讨合理化的改进意见，并遵循技术核定和设计变更签证制度，进行图纸的施工现场变更签证。
要报请项目的原设计、批准单位批准。
所有变更改动资料，都要有正式的文字记录，归入建设工程档案，作为施工、竣工验收和工程量估算的依据。
第二节图纸会审联系甲方、监理、总包、装饰、机电安装等工地现场有关单位，尽快完成图纸会审工作。
图纸会审一般由甲方组织，监理主持，由设计单位和在场施工单位、协作单位参加，多方进行图纸会审。
图纸会审时，首先由设计单位的工程设计者向与会者说明拟建工程的设计依据、意图和功能要求，并对特殊结构、新工艺、新材料、新产品和新技术提出设计施工要求。
然后施工单位根据自审记录以及对设计意图的了解，提出对设计图纸的疑问和建议；最后在统一认识的基础上，对所探讨的总是逐一地做好记录，由监理形成“图纸会审纪要”，由建设单位正式行文，参加单位共同会签、盖章，作为设计文件并与技术文件一起用于指导施工的依据，以及建设单位与施工单位进行工程估算的依据。
图纸会审完成即提交开工报告，办理施工材料报验。
第三节物资器械准备材料、构（配）件、订制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。
根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其能够满足连续施工的要求。
物资准备工作主要包括建筑材料的准备：构（配）件和制品的加工准备，建筑安装机具的准备和生产工艺设备的准备。
第四节施工材料准备主要是根据施工预算进行分析，按照施工进度计划要求，按材料名称、规格、使用时间、材料储备额和消耗进行汇总，编制出材料需要量计划，为施工备料、确定仓库、场地堆放所需的面积和组织运输等提供依据。
智能建筑电气安装工程施工亮点制造
智能建筑电气安装工程施工亮点制造建筑电气和建筑智能化工程特别强调综合布局，搞好二次设计，达到工程美观，保证使用功能，降低工程成本的目的。
1.宏观上要做到：布置合理、安装牢固、横平竖直、整齐美观、居中对称、成行成线、外表清洁、油漆光亮、标识清楚。
2.微观上要做到：工艺精湛、做工细腻、精工细做、精雕细刻、细部到位。
3.售后服务要做到：随叫随到，热情友好，周到圆满，维修保养，及时可靠。
整体布置：见图2-2-36、图2-2-37。
1.布置合理、安装牢固、横平竖直、整齐美观、居中对称、成行成线、外表清洁、油漆光亮、标识清楚。
2.电缆桥架与建筑物和其他设施成等距离，成排成行，和管道保持安全距离布置。
3.强、弱电保持规定距离，支架统一。
4.人接地排同步于桥架柜，器具设置规范，配套成排，弧形一致，固定支架统一。
5.灯具标高一致，成直线。
6.开关、插座按统一标高。
配电箱柜台箱盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm图2-2-37 配电室布置变压器、箱式变电所、配电柜：见图2-2-38〜2-2-43。
1.变压器、箱式变电所安装位置正确，一、二次接线应牢固，相序标识清晰、正确，接地正确且连接牢固；2.成排配电柜（屏）安装垂直度允许偏差1.5‰，相互间接缝不应大于2mm，成列盘面偏差应不大于5mm；3.配电柜总体布局整齐，柜内接线排列整齐，导线的颜色应与相序一致，接线端子压接牢固，多股铜芯导线搪锡压接，相位色标正确；各回路的相序排列应一致，母线连接螺栓螺母装在同一侧，螺杆露出螺母的长度一致，防松零件齐全；4.门和框架的接地端子间应用裸编织铜线连接，且有标识；5.绝缘档鼠板合理设置；图2-2-38 配电柜安装图2-2-39 供电系统模拟图显示清晰运行正常母线：1.接线端子编号清晰，工整，器件控制的设备名称，编号均应标识，柜、箱内做到清晰美观，导线绝缘良好。
2.相色标志齐全，L1（A ）相黄色，L2（B ）相绿色，L3 （C ）相红色，中性线（线）为淡蓝色，保护线（PE 线）为黄和绿双色。
弱电智能化工程施工进度横道图
开工 现场勘查 施工准备 材料、设备进场检验 可视对讲与门禁系统 监控系统 电视、电话、网络系统 背景音乐系统 电子巡更系统 停车场管理系统 电子围栏系统 无线覆盖系统 五方通话系统 系统管路、槽道敷设 可视对讲与门禁系统 监控系统 电视、电话、网络系统 背景音乐系统 电子巡更系统 停车场管理系统 电子围栏系统 无线覆盖系统 五方通话系统 系统配线 可视对讲与门禁系统 监控系统 电视、电话、网络系统 背景音乐系统 电子巡更系统 停车场管理系统
****弱电工程施工进度表
日历天
2016年4月
2016年5月
2016年6月
2016年7月
2016年8月
5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31
- 84 -
****弱电工程施工进度表
日历天
2016年4月
2016年5月
2016年6月
2016年7月
2016年8月
5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31
- 83 -
施工阶段
电子围栏系统 无线覆盖系统 五方通话系统 设备安装 可视对讲与门禁系统 监控系统 电ห้องสมุดไป่ตู้、电话、网络系统 背景音乐系统 电子巡更系统 停车场管理系统 电子围栏系统 无线覆盖系统 五方通话系统 系统测试、调试 可视对讲与门禁系统 监控系统 电视、电话、网络系统 背景音乐系统 电子巡更系统 停车场管理系统 电子围栏系统 无线覆盖系统 五方通话系统 各系统联调 竣工清理 培训 系统验收 整改 竣工
弱电智能化施工进度表横道图
1 项目合同阶段
4
2
深化设计
7
3
进场扫管
8
4
设备订购
8
5 楼控系统布线 16
6 能耗检测系统布线 16
7
监控系统布线
18
8
报警系统布线
12
9 巡更系统设备定点 12
10 智能卡系统布线 18
11 停车场系统布线 16
12 综合布线系统布线 16 13 有线电视系统布线 12 14 信息发布系统布线 16 15 广播系统布线 14 16 会议系统布线 14 17 数字时钟系统布线 10 18 排队叫号系统布线 12
19 ICU探视系统布线 12
20 婴儿防盗系统布线 14
21 网络设备安装 10
22 各子系统安装固定 14
23
子系统调试
14
24
联合调试
16
25 试运行ห้องสมุดไป่ตู้验收/培训 10 注：1 、上述
82 84 86 88 90 92 94 96 98 100 102 104 106 108 110 112 114 116 118 120 122 124 126 128 130 132 134 136 138 140 142 144 146 148 150 152 154 156 158 160 162 164 166 168 170 172 174
176 178 180
工程工期横
XXXX弱 道图
电智能 化项目 预定2018年5 月 1 日开始施工，10月 31日竣工.实际已进场时间为准
编号
实施环节
工作日 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
智能化建筑弱电工程预算教程
02 弱电工程预算基础知识
预算概念及作用
1 2 3
预算定义
弱电工程预算是指在智能化建筑项目中，对弱电 系统所需费用进行预先估算和计划的过程。
预算作用
通过预算，可以对弱电工程的投资规模、资金来 源和使用计划进行合理规划，为项目的顺利实施 提供经济保障。
预算意义
弱电工程预算是项目管理的重要组成部分，对于 提高项目经济效益、优化资源配置具有重要意义。
由预算编制人员自查，再经项目经理、预算专责、公司主管领导逐级审核，最后 由业主或审计单管理
索赔管理
确保承包商按照合同约 定完成工程任务，并达
到质量标准。
对合同变更部分进行严 格审核，确保变更合理、
签证真实。
对承包商提出的索赔要 求进行核实，避免不合
理索赔。
通过走访供应商、网络查询、电话咨 询等方式，了解设备材料的市场价格 、品牌、型号等信息。
价格分析
对收集到的价格信息进行整理、对比 、分析，确定合理的设备材料价格预 算。
设备材料清单编制技巧
清单内容
设备材料清单应包括设备材料的名称、型号、规格、数量、单价、总价等信息。
编制技巧
按照工程实际需求，结合设备材料选型依据和市场价格信息，合理编制设备材 料清单，确保清单内容准确、完整。同时，要注意清单格式的规范性和易读性， 方便后续预算审核和施工采购。
预算编制原则和方法
编制原则
遵循合法性、合理性、完整性和 准确性的原则，确保预算的真实
性和可靠性。
编制方法
采用定额预算法、清单计价法等方 法进行编制，根据弱电工程的特点 和实际情况选择合适的编制方法。
预算编制步骤
包括收集资料、熟悉图纸、计算工 程量、套用定额、汇总造价等步骤， 确保预算的准确性和完整性。
智能化弱电工程线管、线槽施工工艺要求
主要施工方法及技术要求1.1线管、线槽施工工艺要求1.1.1板槽安装及注意事项1、垂直敷设的线槽必须按底架安装，水平部分用支架固定。
2、不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
3、线槽与各种模块底座连接时，底座应压住槽板头。
4、线槽螺杆高出螺母的长度少于5毫米。
5、线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
6、线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
7、槽板应紧贴建筑墙面，排列整齐。
8、导线不得在线槽内进行接头，接线在接线盒内进行。
9、穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。
10、管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
1.1.2电缆桥架的安装1、电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。
2、电缆桥架安装必须横平竖直。
3、电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。
要求均匀、整齐美观及牢固可靠。
4、桥架角弯必须有充分的弧度，防止将电缆拆散。
5、电缆桥架必须至少将两端加接地保护。
1.1.3线管的敷设1.1.3.1 金属管的加工要求：金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
现场加工符合下列要求：1、管口应无刺和锐棱角。
2、金属管口宜做成喇叭形。
3、金属管在弯制后，无裂缝和明显的凹瘪现象。
4、金属管的弯曲半径不小于所穿入电缆的最小允许弯曲半径。
5、钢管应涂防腐漆，以增加使用寿命。
1.1.3.2 金属管的切割、焊接1、在配管时，根据实际需要长度对管子进行切割。
2、管子和管子连接，管子和接线盒、配线箱连接，均在管子端部套焊。
3、套焊后，应随即清扫管口，将管口端面和内壁的毛刺用锉刀锉光，使管口保持光滑，避免破线缆护套。
弱电智能化工程隐蔽工程施工工艺大全
弱电智能化工程隐蔽工程施工工艺大全弱电系统是现代建筑物内的综合系统工程。
它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。
大楼弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。
这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。
综合管路系统的设计，可以合理地建立弱电系统的公共通道。
综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整。
桥架敷设在吊顶内，并开一定数量的检修孔。
本工程弱电的垂直干线敷设在井道内采用线槽沿墙敷设方式。
其他所有线路采用穿保护管暗敷设。
水平线路敷设在有吊顶的场所内采用穿金属管或线槽在调顶内明敷设，无吊顶场所采用穿暗管敷设或用线槽贴梁底敷设。
配管线路过长时中间需增设过路盒。
室外管网设计室外管线一般采用弱电电缆直埋方式。
弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小允许埋设深度，参见下表：弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距，如下表所示：进户管线设计进户管线有两种方式：地下进户和外墙进户。
地下进户方式：这种方式时为了美观要求而将管线转入地下。
根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。
第一种是建筑物设有地下层，地下进户管直接进入地下层，采用的是直进户管。
地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。
当进线电缆数较多时，建筑物户外应设人孔。
外墙进户方式这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。
进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。
进户点应靠近配线设施，并尽量选在建筑物后面或侧面。
