油田注水工程

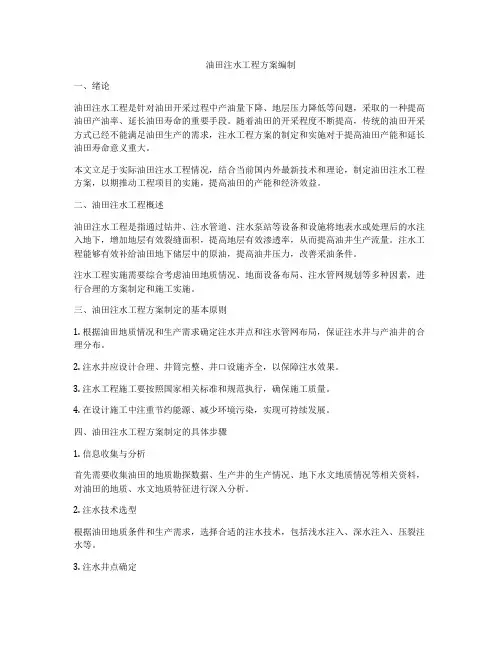

油田注水工程方案编制
油田注水工程方案编制一、绪论油田注水工程是针对油田开采过程中产油量下降、地层压力降低等问题，采取的一种提高油田产油率、延长油田寿命的重要手段。
随着油田的开采程度不断提高，传统的油田开采方式已经不能满足油田生产的需求，注水工程方案的制定和实施对于提高油田产能和延长油田寿命意义重大。
本文立足于实际油田注水工程情况，结合当前国内外最新技术和理论，制定油田注水工程方案，以期推动工程项目的实施，提高油田的产能和经济效益。
二、油田注水工程概述油田注水工程是指通过钻井、注水管道、注水泵站等设备和设施将地表水或处理后的水注入地下，增加地层有效裂缝面积，提高地层有效渗透率，从而提高油井生产流量。
注水工程能够有效补给油田地下储层中的原油，提高油井压力，改善采油条件。
注水工程实施需要综合考虑油田地质情况、地面设备布局、注水管网规划等多种因素，进行合理的方案制定和施工实施。
三、油田注水工程方案制定的基本原则1. 根据油田地质情况和生产需求确定注水井点和注水管网布局，保证注水井与产油井的合理分布。
2. 注水井应设计合理、井筒完整、井口设施齐全，以保障注水效果。
3. 注水工程施工要按照国家相关标准和规范执行，确保施工质量。
4. 在设计施工中注重节约能源、减少环境污染，实现可持续发展。
四、油田注水工程方案制定的具体步骤1. 信息收集与分析首先需要收集油田的地质勘探数据、生产井的生产情况、地下水文地质情况等相关资料，对油田的地质、水文地质特征进行深入分析。
2. 注水技术选型根据油田地质条件和生产需求，选择合适的注水技术，包括浅水注入、深水注入、压裂注水等。
3. 注水井点确定通过分析油田地质情况和生产需求，确定注水井点，布局合理稀至各个注水井之间的距离，确定注水管网规划。
4. 设备选型和工程预算根据注水工程规模和选型要求，选择合适的注水设备和管道，并进行工程预算。
5. 方案编制与评估根据以上步骤的分析结果，制定完善的注水工程方案，并进行方案评估和修改，确保方案的可行性。

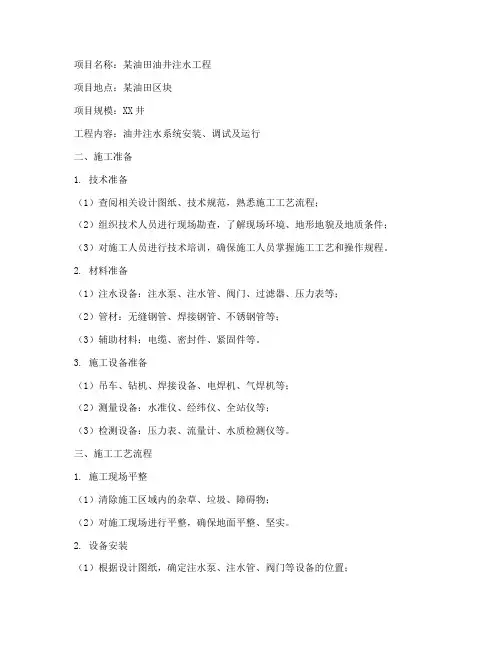

油井注水工程施工方案范本
项目名称：某油田油井注水工程项目地点：某油田区块项目规模：XX井工程内容：油井注水系统安装、调试及运行二、施工准备1. 技术准备（1）查阅相关设计图纸、技术规范，熟悉施工工艺流程；（2）组织技术人员进行现场勘查，了解现场环境、地形地貌及地质条件；（3）对施工人员进行技术培训，确保施工人员掌握施工工艺和操作规程。
2. 材料准备（1）注水设备：注水泵、注水管、阀门、过滤器、压力表等；（2）管材：无缝钢管、焊接钢管、不锈钢管等；（3）辅助材料：电缆、密封件、紧固件等。
3. 施工设备准备（1）吊车、钻机、焊接设备、电焊机、气焊机等；（2）测量设备：水准仪、经纬仪、全站仪等；（3）检测设备：压力表、流量计、水质检测仪等。
三、施工工艺流程1. 施工现场平整（1）清除施工区域内的杂草、垃圾、障碍物；（2）对施工现场进行平整，确保地面平整、坚实。
2. 设备安装（1）根据设计图纸，确定注水泵、注水管、阀门等设备的位置；（2）安装注水泵、注水管、阀门等设备，确保安装牢固、位置准确；（3）连接电缆、管道，检查无遗漏、破损。
3. 管道焊接（1）根据施工图纸，进行管道焊接；（2）焊接过程中，确保焊接质量，防止泄漏。
4. 系统调试（1）对注水系统进行试运行，检查设备运行是否正常；（2）调整系统参数，确保系统稳定运行。
5. 注水运行（1）按照设计要求，进行注水作业；（2）监测水质、水量、压力等参数，确保注水效果。
四、质量控制措施1. 材料质量控制（1）对进场的材料进行检验，确保材料符合设计要求；（2）对不合格的材料进行退场处理。
2. 施工过程质量控制（1）严格按照施工规范进行施工，确保施工质量；（2）加强施工现场管理，防止安全事故发生。
3. 系统调试质量控制（1）对调试过程中发现的问题进行及时处理，确保系统稳定运行；（2）对调试数据进行记录、分析，为后续注水运行提供依据。
五、安全文明施工措施1. 安全生产（1）制定安全生产管理制度，明确各岗位安全职责；（2）加强施工现场安全管理，确保施工人员安全。

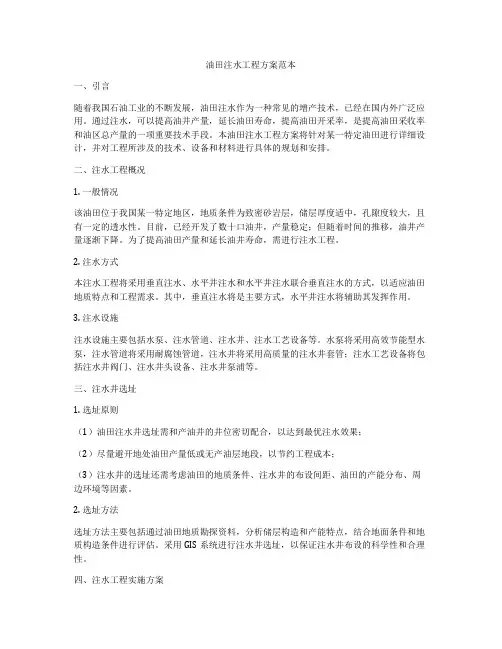

油田注水工程方案范本
油田注水工程方案范本一、引言随着我国石油工业的不断发展，油田注水作为一种常见的增产技术，已经在国内外广泛应用。
通过注水，可以提高油井产量，延长油田寿命，提高油田开采率，是提高油田采收率和油区总产量的一项重要技术手段。
本油田注水工程方案将针对某一特定油田进行详细设计，并对工程所涉及的技术、设备和材料进行具体的规划和安排。
二、注水工程概况1. 一般情况该油田位于我国某一特定地区，地质条件为致密砂岩层，储层厚度适中，孔隙度较大，且有一定的透水性。
目前，已经开发了数十口油井，产量稳定；但随着时间的推移，油井产量逐渐下降。
为了提高油田产量和延长油井寿命，需进行注水工程。
2. 注水方式本注水工程将采用垂直注水、水平井注水和水平井注水联合垂直注水的方式，以适应油田地质特点和工程需求。
其中，垂直注水将是主要方式，水平井注水将辅助其发挥作用。
3. 注水设施注水设施主要包括水泵、注水管道、注水井、注水工艺设备等。
水泵将采用高效节能型水泵，注水管道将采用耐腐蚀管道，注水井将采用高质量的注水井套管；注水工艺设备将包括注水井阀门、注水井头设备、注水井泵浦等。
三、注水井选址1. 选址原则（1）油田注水井选址需和产油井的井位密切配合，以达到最优注水效果；（2）尽量避开地处油田产量低或无产油层地段，以节约工程成本；（3）注水井的选址还需考虑油田的地质条件、注水井的布设间距、油田的产能分布、周边环境等因素。
2. 选址方法选址方法主要包括通过油田地质勘探资料，分析储层构造和产能特点，结合地面条件和地质构造条件进行评估。
采用GIS系统进行注水井选址，以保证注水井布设的科学性和合理性。
四、注水工程实施方案1. 工程实施过程（1）前期准备：勘探确定储层地下水位和水文地质条件，制定注水工程方案；（2）工程设计：制定注水系统管网布置方案，注水泵站建设方案，注水井选址和施工设计；（3）设备选购：选购高效节能型水泵、耐腐蚀管道和高质量注水井套管等；（4）施工实施：进行注水井钻井、套管铺设、搭设注水井阀门和井头设备、铺设注水管道，安装注水泵站等；（5）后期管理：对注水设施进行定期检修、维护和管理，并进行周期性的工程效果评估。

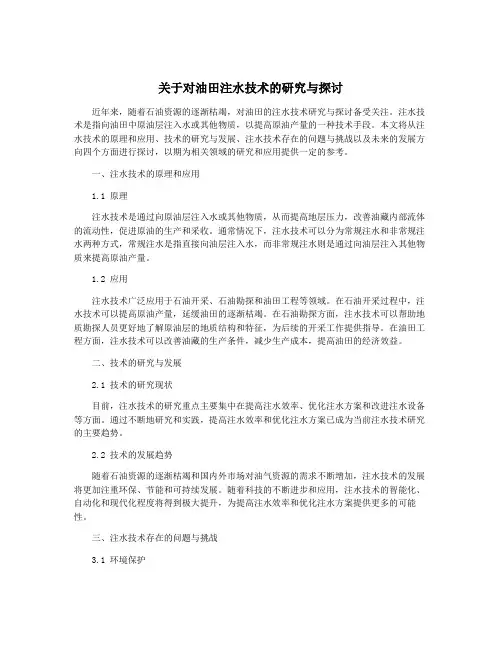

关于对油田注水技术的研究与探讨
关于对油田注水技术的研究与探讨近年来，随着石油资源的逐渐枯竭，对油田的注水技术研究与探讨备受关注。
注水技术是指向油田中原油层注入水或其他物质，以提高原油产量的一种技术手段。
本文将从注水技术的原理和应用、技术的研究与发展、注水技术存在的问题与挑战以及未来的发展方向四个方面进行探讨，以期为相关领域的研究和应用提供一定的参考。
一、注水技术的原理和应用1.1 原理注水技术是通过向原油层注入水或其他物质，从而提高地层压力，改善油藏内部流体的流动性，促进原油的生产和采收。
通常情况下，注水技术可以分为常规注水和非常规注水两种方式，常规注水是指直接向油层注入水，而非常规注水则是通过向油层注入其他物质来提高原油产量。
1.2 应用注水技术广泛应用于石油开采、石油勘探和油田工程等领域。
在石油开采过程中，注水技术可以提高原油产量，延缓油田的逐渐枯竭。
在石油勘探方面，注水技术可以帮助地质勘探人员更好地了解原油层的地质结构和特征，为后续的开采工作提供指导。
在油田工程方面，注水技术可以改善油藏的生产条件，减少生产成本，提高油田的经济效益。
二、技术的研究与发展2.1 技术的研究现状目前，注水技术的研究重点主要集中在提高注水效率、优化注水方案和改进注水设备等方面。
通过不断地研究和实践，提高注水效率和优化注水方案已成为当前注水技术研究的主要趋势。
2.2 技术的发展趋势随着石油资源的逐渐枯竭和国内外市场对油气资源的需求不断增加，注水技术的发展将更加注重环保、节能和可持续发展。
随着科技的不断进步和应用，注水技术的智能化、自动化和现代化程度将得到极大提升，为提高注水效率和优化注水方案提供更多的可能性。
三、注水技术存在的问题与挑战3.1 环境保护在注水过程中，可能会引发地下水的污染、地层变形以及地表水的损毁等问题，对环境产生一定的影响。
如何在注水技术的应用过程中做好环境保护，成为当前研究的重点问题之一。
3.2 能源消耗注水技术需要使用大量的水资源和能源，一旦使用不当会对周边地区的水资源和能源造成浪费，随着能源消耗问题的凸显，如何提高注水技术的能源利用效率成为当前迫切需要解决的问题。
采油工程(注水)
2、注水泵
注水站主要设备：高压注水泵；大型电动机 高压注水泵：电动高压多级离心泵；电动柱塞 泵；燃气轮机驱动高速离心泵。 3、泵效测算 （1）流量法
0.278( P2 P1 )Q 100% P
（2）微温差法：适应于扬程高于1000米 的离心泵
P P 4.18(t t s )
Q
吸水指数是单位生产压差下日注水量。
Q K吸=--------------Pf–Pe р
2） 垂直式： 特点：注水压力增加时注水量不变。 产生原因：油层渗透性差或粘度高，虽然 泵压增加，只是用来克服油层阻力；水嘴 小或堵；测试仪表故障。
Q
3 ）折线式 特点：随注水压力增加注水量也增加，当注 水量增加到某点时，吸水指数突然增大，出 现拐点；有两个以上吸水指数。 产生原因：各层段渗透率变化较大；当注水 压力增大时又有新的小层吸水；注水压力超 过了地层破裂压力，出现新的裂缝，渗透率 增加而造成吸水能力增加。
二、注入水水质标准的确定 制定注入水水质标准目的是为了利用最廉价的水 来满足油田注水井对注入水量的需要。 或在能满足注水井长期配注要求的前提下，水质 标准可放宽。
二项指标： 1）机械杂质含量小于2mg/L 2）总铁离子含量小于等于0· 5mg/L 标准（表5-1、表5-2、表5-3）
三、水质测定方法
1、沉淀 原理：重力分异作用 聚凝剂： 2、过滤：指让含有悬浮物质的液体通过合格的 介质，达到有效地除去液体悬浮物质的过程。 原理：机械阻挡作用。 三、真空脱氧 四、杀菌技术 1、氯气 2、季铵盐
五、阻垢和缓蚀技术
结垢的原因：一是两种水相混（污水与地层水相 混；不同水源水相混；注入水与地层水相混） 二是注入水物理条件发生变化，主要是温度和 压力的条件变化引起结垢问题。 阻垢：用阻垢剂来控制结垢。 两类阻垢剂：多元膦酸和低分子量聚羧酸。 缓蚀：为了控制水系统对金属的腐蚀，可以采用 向水中投入加缓蚀剂或腐蚀抑制剂。

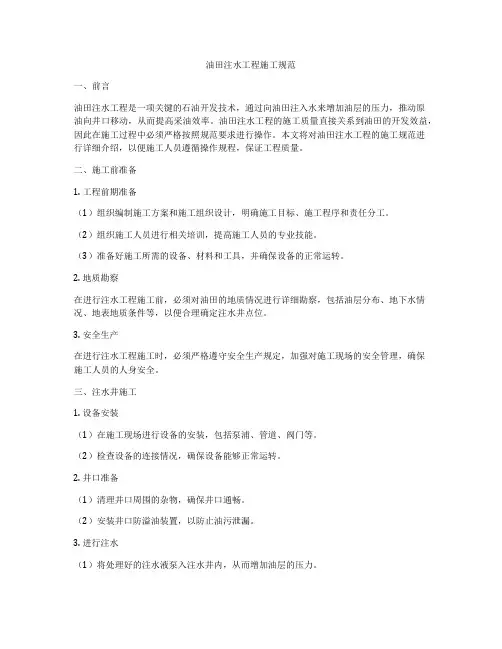

油田注水工程施工规范
油田注水工程施工规范一、前言油田注水工程是一项关键的石油开发技术，通过向油田注入水来增加油层的压力，推动原油向井口移动，从而提高采油效率。
油田注水工程的施工质量直接关系到油田的开发效益，因此在施工过程中必须严格按照规范要求进行操作。
本文将对油田注水工程的施工规范进行详细介绍，以便施工人员遵循操作规程，保证工程质量。
二、施工前准备1. 工程前期准备（1）组织编制施工方案和施工组织设计，明确施工目标、施工程序和责任分工。
（2）组织施工人员进行相关培训，提高施工人员的专业技能。
（3）准备好施工所需的设备、材料和工具，并确保设备的正常运转。
2. 地质勘察在进行注水工程施工前，必须对油田的地质情况进行详细勘察，包括油层分布、地下水情况、地表地质条件等，以便合理确定注水井点位。
3. 安全生产在进行注水工程施工时，必须严格遵守安全生产规定，加强对施工现场的安全管理，确保施工人员的人身安全。
三、注水井施工1. 设备安装（1）在施工现场进行设备的安装，包括泵浦、管道、阀门等。
（2）检查设备的连接情况，确保设备能够正常运转。
2. 井口准备（1）清理井口周围的杂物，确保井口通畅。
（2）安装井口防溢油装置，以防止油污泄漏。
3. 进行注水（1）将处理好的注水液泵入注水井内，从而增加油层的压力。
（2）监测注水效果，根据需要进行调整。
4. 施工记录在进行注水施工过程中，必须做好详细的施工记录，包括注水量、注水时间、注水效果等，以便后续监测和评估。
四、施工后工作1. 施工结束后，对设备进行检查和维护，确保设备能够正常使用。
2. 对施工现场进行清理，清除杂物，并做好现场的安全管理工作。
3. 对施工过程进行总结，评估注水效果，发现问题及时进行整改。
五、总结油田注水工程施工是一项复杂的工程，需要多方面的配合和协调。
只有严格按照规范要求进行操作，才能保证工程的顺利进行，达到预期的效果。
希望施工人员能够加强学习，提高专业技能，做好注水工程的施工工作，为油田的持续开发做出贡献。
采油工程中注水方案包括
采油工程中注水方案包括一、地质条件分析在制定注水方案之前，首先需要对油田的地质条件进行充分的分析和研究。
主要包括以下几个方面的内容：1. 油藏类型：不同类型的油藏在进行注水作业时，所需要的注水方式和方法都有所不同。
而且，不同类型的油藏对注水的响应也有所不同。
因此，需要根据具体的油藏类型来制定相应的注水方案。
2. 油藏压力：注水作业需要通过增加油层的内部压力来推动原油向井口运移。
因此，需要对油藏的压力情况有所了解，以确定注水作业的具体施工参数。
3. 油藏渗透率：渗透率是一个决定油田开发程度的重要指标。
渗透率越高，油藏中的原油便越容易被开采。
在进行注水方案设计时，需要根据不同的渗透率情况来确定注水的具体措施和方式。
4. 油藏水驱特征：油藏中水的含量和性质对注水作业有着直接的影响。
需要对油藏中水的含量和水驱特征有所了解，以制定出适合的注水方案。
二、注水井选址与布局在确定了地质条件之后，下一步便是进行注水井的选址和布局。
这个过程包括以下几个方面的内容：1. 选址原则：注水井的选址原则主要有以下几点，包括与采油井的距离不能过远，需要充分利用地形地貌和油层的空间结构，以提高注水的效果。
另外，还需要避免地质构造的复杂区域和干扰井的影响。
2. 注水井布局：注水井的布局需要根据油层的空间结构和地质条件来确定。
在确定注水井的布局时，需要充分考虑到注水井的数量、井距、井深等参数，以实现最佳的注水效果。
3. 注水井类型：根据地质条件和油藏特征的不同，注水井可以分为常规注水井、调剖注水井、水平井注水、压裂注水井等。
需要根据具体情况来确定注水井的类型。
三、注水工艺和措施在确定了注水井的选址和布局之后，下一步便是制定出具体的注水工艺和措施。
主要包括以下几个方面的内容：1. 注水方式：注水方式主要包括自然注水、机械注水和化学注水等。
根据具体的地质条件和油藏特征，需要确定最合适的注水方式。
2. 注水剂选用：注水剂的选用直接关系到注水的效果。
油田注水工程方案
油田注水工程方案一、注水工程的基本概念油田注水是指通过向油层中注入高压水压力，推动油层中的石油向井底井口流动，实现增产和延长油田寿命的一项水利工程技术。
注水的目的是增加油层内压，减小油水界面张力，促进原油向井口流动，提高采油率。
注水工程一般分为原油层注水和水层注水两种方式。
原油层注水是指向油藏地层中注入水，通过提高地层压力，减小地层压实力、增加驱油强度等措施，促进原油流向井眼并提高含油层采收率。
而水层注水是指油层地下水促进技术，通过水文地质和水文地球化学研究以及水动力学、物理化学等方面理论研究提供技术和工程支持，将含水层作为储层利用，开展开采研究等。
注水工程的实施步骤包括勘探、设计、实施和监测，其中设计是其中最为重要的环节。
针对油田注水工程设计中所涉及的技术和过程，需要有详细的方案和计划，以及符合相关法规规范和标准的技术文件和资料，以保证注水工程实施的顺利进行。
二、注水工程方案的设计原则1.地质地层条件：注水工程的设计应充分考虑地质地层条件，包括油藏类型、层位结构、储集地层、孔隙结构、孔隙度、渗透率、孔喉半径大小、孔隙联通状况等。
只有了解地质地层条件，才能确定注水方式和注水井的布置位置。
2.注水方式：根据油田地质特征和开发需求，注水方式有直接注水和高效降压注水两种。
直接注水是指将地下含水层调节到适宜对地层的压力，从而使原油排出；高效降压注水是通过井底注水泳道调整注水量，使得注入地下含水层的流体中的压力降低，从而实现增产。
3.注水剂制备和输送：注水剂包括注水用水和注水剂。
注水用水指从井畅通地层至循环注入地下含水层的水，通常以现场水源为主，有些情况下也需要注水用水改良处理。
注水剂指注入油层的各种添加剂和助剂。
在设计注水工程时，需考虑注水剂的制备和输送方式。
4.注水设备设计：包括注水装置、注水井、注水管、注水管控、注水泵站等设备的布置和设计。
注水装置应选择适当的类型和规格，并应放置在适当的位置，以便实现注水作业的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Southwest Petroleum University
第一节
注水油藏工程
(3)戴克斯特拉—帕森斯渗透率变异系数是基于常规渗 透率分布确定的，通常它可由下式求得：
V
K K K
式中 K ——平均渗透率，即50％概率的渗透率； K ——累积样品达84.1时的渗透率。 渗透率的变异范围为0（均质）到1（极其非均质）， 它可广泛地用于描述储集层的非均质性。
Southwest Petroleum University
第一节
注水油藏工程
图1-1 油水相对渗透率
Southwest Petroleum University
第一节
注水油藏工程
图1-2 分相水流
Southwest Petroleum University
第一节
注水油藏工程
根据质量守恒原则，同时假设地层流体为非压 缩流体，则水的线性前缘推进公式由下式求得：
第一节
注水油藏工程
一、非混相驱 下式所示的达西定律是描述流经孔隙介质的流体的基本公式：
KA dp g dz 6 q 10 ds 1.0133 ds
式中 A——流体流动方向上岩石及其中孔隙的截面面积，cm2； dp/ds——流体流动方向的压力梯度，atm/cm； dz/ds——垂直方向的压力梯度，atm/cm； g——重力加速度，cm/s2； K——渗透率，D； μ——流动流体的粘度，cP； ρ——流动流体的密度，g/cm3； q——流体的流速，cm3/s。
Southwest Petroleum University
第一节
注水油藏工程
式中 A——面积，ft2； fw——水流分量； K——绝对渗透率，mD； Kro——油的相对渗透率； Krw——水的相对渗透率； μo——油的粘度，cP； μw——水的粘度，cP； L——沿流体流动方向移动的距离，ft； pc——毛细管压力，等于po－pw，psi； qt——总流量，等于qo+qw，bbl/d； △ρ——水、油密度差，等于ρw－ρo，g/mL； αd——相对于水平线的地层倾角，(°)。
Southwest Petroleum University
第一节
注水油藏工程
(2)由产能系数分布而获得洛伦兹系数是对比 均质油藏渗透率的尺度。该系数的范围为0(均质) 到19极其非均质)。鉴于油层中各种不同的渗透率 分布均能产生相同的洛伦兹系数值，因此洛伦兹 系数并非是确定油藏非均质性的唯一尺度。
Southwest Petroleum University
第一节
注水油藏工程
对于指定岩石和流体特性的水的分相流动而言，注水 状态仅是含水饱和度的函数，因为相对渗透率和毛细管压 力也是饱和度的函数。 如果忽略重力和毛细管效应，则上述分相流动公式可 化简为：
fw
1
w K ro 1 o K rw
Southwest Petroleum University
第一节
注水油藏工程
通常描述油藏垂直方向上渗透率成层向非均质 性的方法有以下几种： (1)产能系数分布的评价(渗透率油藏厚度)。该 方法可由累积产能与累积厚度对应的图表及储集 层中层状渗透率的分布情况来确定。对于均质性 油藏而言，其产能分布可绘制成直线，由于油藏 渗透率的变化，该直线的斜度即是该油藏非均质 性的尺度。
油田注水工程
目
录
第一章 油田注水工程基础
第一节 注水油藏工程
第二节 注水评价
第二章 注水工程方案的基本内容
第一节 油田注水开发的可行性分析 第二节 注水量及吸水能力预测 第三节 注水压力及温度预测 第四节 注水水质及质量要求 第五节 分层注水工艺方案 第六节 注水井试注及投注
第一章
油田注水工程基础
Southwest Petroleum University
第一节
注水油藏工程
图1-4 注采井网(I)
图1-5 注采井网(Ⅱ)
Southwest Petroleum University
第一节
注水油藏工程
三、油藏非均质性 油藏的特性，诸如渗透率、孔隙度、孔隙大 小分布、湿润性、束缚水饱和度和流体性质等， 并非完全一致。其变化常表现在垂向和横向上。 人们常将油藏的非均质性认为是沉积环境和随后 发生的相关事件的表现，即沉积物颗粒构成的本 质表现。无论是油气的初次运移阶段或是注采开 发阶段，油藏很大程度地受到其自身非均质性的 影响。
Southwest Petroleum University
第一节
注水油藏工程
当达西定律单独应用于油、水流体、且考虑了 流体粘度、重力和毛细管效应时，则水驱油分相 流动方程是：
1 0.001127 fw KK ro A pc sin d o qt L w K ro 1 o K rw
第一节
注水油藏程
1.驱替效率： 驱替效率受岩石和流体性质与流通能力(注入 水的孔隙体积)的影响。它可以通过实验室驱替试 验、前缘推进理论和经验相关法确定。
Southwest Petroleum University
第一节
注水油藏工程
影响注水效率的因素 驱替效率：油与水的粘度 注水开始与结束时的油层体积系数 注水开始与结束时的含油饱和度 相对渗透率特性 波及系数：油藏非均质性(孔隙度、渗透率和流体性质在平面和垂直 方向上的变化) 定向渗透性 地层不连续性(断层) 水平与垂直裂缝 地层深度 注水井网类型 改变注水方向 流通能力 油与水流度(有效渗透率与粘度)比
qt f w x t sw A S w
Southwest Petroleum University
第一节
注水油藏工程
二、注采井网 通常采用的注采井网，即注采井布置 如图1-4、图1-5所示。在实际的注采井布 置中，也经常采用油藏边缘注水和油藏 构造顶部注水的方法。
Southwest Petroleum University
第一节
注水油藏工程
四、采收率 总的注水采收率由下式计算：
E RWF E D EV
式中 ERWF——总的注水采收率，％； ED——水波及体积以内的驱替效率，％； EV——体积波及系数，实际被水波及的油藏体积 的百分数。
Southwest Petroleum University
