苹果iPhone 6 Plus全面图文拆机教程
苹果6plus换内屏教程
苹果6plus换内屏教程苹果6 Plus换内屏教程（1000字）苹果6 Plus是一款非常受欢迎的手机，然而长时间使用，屏幕可能会出现破损、碎裂等问题。
如果这种情况发生，用户可以选择自己替换新的内屏。
下面是苹果6 Plus换内屏的详细教程。
所需工具：1. 五角螺丝刀2. 吸盘3. 塑料拆解棒4. 手背胶带5. 新屏幕6. 启动卡步骤1：备份数据在进行任何修复操作之前，务必备份手机中的所有数据。
这可以通过iTunes或iCloud进行。
这样，即使在修复过程中有任何问题，您的数据仍然是安全的。
步骤2：关闭设备按住设备上方的电源按钮，直到出现“滑动关机”字样。
然后滑动屏幕上方的滑块关闭设备。
步骤3：拆卸螺丝使用五角螺丝刀拆下底部两侧的螺丝，并将螺丝安放在安全的地方以免丢失。
步骤4：拆下屏幕将一个吸盘轻轻地贴在屏幕的顶部，然后小心拉起吸盘，留出一个缝隙。
使用塑料拆解棒插入缝隙，轻轻地滑动直到缝隙变宽。
然后沿着手机的边缘慢慢切割卡贴的背胶，将屏幕从手机机身上分离。
步骤5：拆下连接器使用塑料拆解棒将绕在连接器上的黑色胶带揭开。
然后使用螺丝刀拆下连接屏幕的电池连接器。
步骤6：拆下主屏使用塑料拆解棒轻轻抬起主屏，确保不要太用力以免损坏零件。
然后将屏幕放置在安全的地方。
步骤7：替换新屏幕将新屏幕对齐与手机机身的连接器插槽。
轻轻按下屏幕，确保连接器正确插入。
然后使用螺丝刀重新启动连接屏幕的电池连接器。
步骤8：重新安装屏幕将屏幕放回手机机身上，并确保连接器正确插入。
然后使用塑料拆解棒重新粘贴黑色胶带。
步骤9：安装螺丝使用五角螺丝刀将底部的两个螺丝固定在手机底部。
步骤10：开机测试按住设备顶部的电源按钮，直到出现苹果公司的标志。
如果屏幕亮起且显示正常，那么恭喜您成功更换了内屏！如果屏幕没有显示或有其他问题，可能需要检查连接器是否正确插入。
注意事项：1. 在进行任何维修操作之前，务必关闭设备并断开电源，以避免触电或短路的危险。
iPhone6手机拆机更换电池教程-详细图文奉送
iPhone6手机拆机更换电池教程-详 细图文奉送
池前面，这是方便以后再拆换电 池时可以直接从这里揭起拉出电
池胶
iPhone6手机拆机更换电池教程-详 细图文奉送
将电池胶的红色保护膜揭掉
iPhone6手机拆机更换电池教程-详 细图文奉送
把电池对好位置，贴入到后壳中， 将电池贴平整
iPhone6手机拆机更换电池教程-详 细图文奉送
撬棒
iPhone6手机拆机更换电池教程-详 细图文奉送
用撬棒沿着侧边向上滑开
iPhone6手机拆机更换电池教程-详 细图文奉送
然后从下面轻轻揭起整个屏幕， 注意不可直接用力全部揭离后壳，
避免排线损坏
iPhone6手机拆机更换电池教程-详 细图文奉送
打开之后就可以看到小苹果的内 部结构了
iPhone6手机拆机更换电池教程-详 细图文奉送
iPhone6手机拆机更换电池教程-详 细图文奉送
拆开电池连接器
iPhone6手机拆机更换电池教程-详 细图文奉送
将电池底端的这两个胶带头上揭 起
iPhone6手机拆机更换电池教程-详 细图文奉送
分别向外拉出，即可将粘住电池 的胶条失去粘性抽出
iPhone6手机拆机更换电池教程-详 细图文奉送
当然，要记得把保护罩和螺丝分 别收纳好，这个螺丝不好买
iPhone6手机拆机更换电池教程-详 细图文奉送
按顺序将排线连接器打开，先是 前摄相头、感光、听筒的一体排
线
iPhone6手机拆机更换电池教程-详 细图文奉送
然后是指纹HOME键的排线
iPhone6手机拆机更换电池教程-详 细图文奉送
接下来是触摸屏排线
iPhone6手机拆机更换电池教程
iPhone6 Plus高清拆机教程

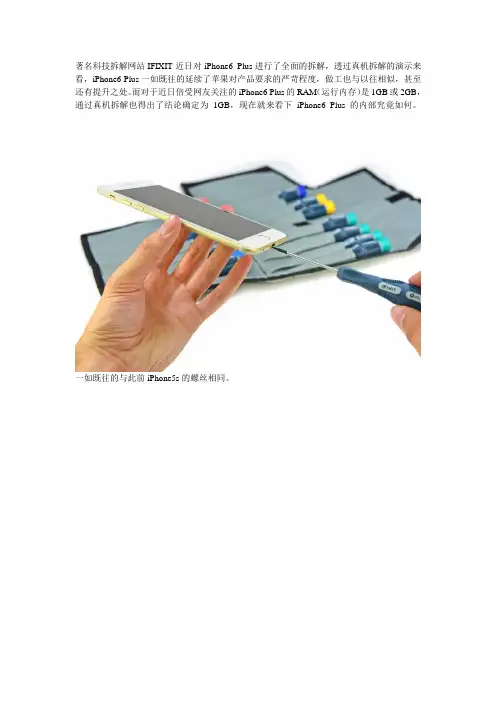

著名科技拆解网站IFIXIT近日对iPhone6 Plus进行了全面的拆解，透过真机拆解的演示来看，iPhone6 Plus一如既往的延续了苹果对产品要求的严苛程度，做工也与以往相似，甚至还有提升之处。
而对于近日倍受网友关注的iPhone6 Plus的RAM（运行内存）是1GB或2GB，通过真机拆解也得出了结论确定为1GB，现在就来看下iPhone6 Plus的内部究竟如何。
一如既往的与此前iPhone5s的螺丝相同。
和之前的iPhone5/5s一样，屏幕的排线由金属支架牢牢固定在逻辑板上。
全部拆开前面板和背部。
从iPhone6加取出电池，电池连接器覆盖有金属支架，这也免除使用镊子。
电池底部还是有一层塑料贴纸，这种粘合剂是类似于3M无痕胶，当你拉动的标签是正确的，那么剪整条则会断开。
电池电压为3.82 V 和11.1瓦时的能量，iPhone6 Plus 的电池为2915毫安时，比1560毫安时iPhone5S 的多出近一倍。
苹果宣称可达24小时的3G ，和384小时的待机时间的通话时间。
振动器组件位于与电池的右侧，下方的逻辑电路板。
后置的iSight摄像头的背面标有DNL43270566F MKLAB。
和iPhone5S一样，iPhone6 Plus配一个800万像素（1.5μ像素），?/2.2光圈后置摄像头。
iPhone6 Plus新增了光学防抖，以及焦点像素相位侦测自动对焦特性。
面断开天线连接器才行。
红色：苹果A8的SoC APL1011 橙色：高通MDM9625M LTE调制解调器黄色：Skyworks 公司77802-23 绿色：安华高A8020 KA1428 JR159 蓝色：安华高A8010 KA1422 JNO27 紫色：TriQuint公司TQF64101425 KORE ATO315ATO315逻辑板：红色：SK海力士H2JTDG8UD1BMS128 GB（16 GB）NAND闪存橙色：村田339S0228 WiFi模块黄色：苹果PMIC338S1251-AZ 绿色：博通BCM5976触摸屏控制器。
iPhone 6拆解
iPhone 6 Teardown拆机Step 1 — iPhone 6 Teardown了解参数o苹果A8芯片和64位架构o第二代M8运动协处理器o16，64，或128GB內部容量o 4.7英寸1334 x 750分辨率(326 ppi) Retina HD 高清显示屏o800万像素的iSight摄像头(有1.5微米像素和Focus Pixels 自动对焦) 與1.2MP FaceTime摄像头o主屏幕按钮上的Touch ID指纹识别传感器，气压计，三轴陀螺仪，加速感应器，和环境光传感器o802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.0 + NFC + 20-band LTEStep 2需要一个iPhone 6，如果感觉技术不好，别自己现用的O(∩_∩)O~Step 3∙苹果公司决定將这台iPhone 6的型号命名爲A1586。
∙這個“凸点”，正如大家所知，可以很明顯地在iPhone 6上方看見。
蘋果用比手機上其他部分厚的鏡頭換來了更好的光學提升。
o想知道這個“凸点”到底有多大？我們的測量結果約爲0.6毫米。
o這回你赢了，光学。
Step 4∙iPhone 6的圆角设计很容易让人想起第一代的iPhone，除了Lightning接口和五角(Pentalobe) 螺丝。
∙使用我们的54 Bit Driver Kit，我们成功将五角(Pentalobe)螺丝拆除了。
Step 5∙大家都應該感謝iSclack。
用这个工具来打开手机实在是太过瘾了！没有可以用吸盘…∙我们相信iSclack足以让我们单手将全新的iPhone 6在空中搖晃，但是当你在家里尝试时，还是应该使用双手以保证安全！把屏幕平移开后，让我们来瞧瞧iPhone 6的内幕。
Step 6∙這個步驟可能會顯示如何不當使用回飞镖，不管是不是专业人士使用或者在专业人士的监督下使用。
iFixit 必须坚持大家不要试图重新扮演本拆解过程中执行的任何回飞镖相关的维修。
惊爆了!iPhone 6s Plus就这样被拆分了
惊爆了！iPhone 6s Plus就这样被拆分了
苹果公司今年发布的iPhone 6s Plus，成为iPhone历代以来最大最重的一部，今天我们把iPhone 6s Plus也拆解掉
拆解前，先来看看iPhone 6s Plus有什么亮点：
苹果A9处理器及M9协助处理器
16、64或128 GB ROM
5.5英寸1920x1080像素（401 PPI）视网膜屏幕，3D Touch
前置500W HD摄像头，后置1200W iSight 摄像头，支持4K视频录制，支持光学防抖7000系列铝合金外壳，Lon-X玻璃
支持802.11a/b/g/n/ac 无线应用，蓝牙4.2，NFC，23个LTE频段
Taptic Engine反馈式马达
iPhone 6s Plus后面板一个大大“S”字，外壳采用7000系列铝合金，有专业机构分析此材料的成分为：91.17%铝、0.08%铁、7.64%锌以及0.106%钨。
拆解前先来张X光透视图。
和拆iPhone 6s一样，先用螺丝刀拆解掉底部的两颗固定螺丝。
借助吸盘工具将iPhone 6s Plus前后面板分离。
拧下螺丝就拆下固定电池排线的金属屏蔽罩。
用撬棒撬起电池排线。
用撬棒将连接前后面板的三条排线撬走。
iPhone 6 Plus手机配件拆解报告图文详解
iPhone每一年都在不断进步和成长，今年的iPhone 6和iPhone 6 Plus则显得尤为与众不同。
随着iPhone 6 Plus的正式发售，维修网站iFixit很快也带来了对于这款手机的拆解报告。
iPhone 6 Plus可以说是最为与众不同的一部iPhone，这主要体现在了几个方面：1.64位架构的苹果A8处理器；2.第二代M8动作协处理器；3.16，64或128GB存储空间；4.5.5英寸1920x1080分辨率（401ppi）Retina HD显示屏；5.800万像素iSight摄像头（1.5µ像素，相位检测自动对焦和光学防抖）和120万像素FaceTime摄像头。
iPhone 6 Plus的背面照。
iPhone 6 Plus摄像头凸起的很明显。
拆解要从底部开始，充电口左右两侧的螺丝就是突破口。
拆解要从底部开始，充电口左右两侧的螺丝就是突破口。
之后用吸盘将屏幕和机身分离。
机身屏幕分离后，请别用手直接把两者直接掰开，因为屏幕的排线和机身有连接。
我们需要先把屏幕的排线从机身上弄下来，用螺丝刀拧下屏蔽罩就可以了分开之后的照片。
先来拆Touch ID指纹识别，拿下Touch ID之前，需要把上面的固定板取下。
之后Touch ID的模块就能从手机外壳上剥离了。
指纹识别模块。
接下来是前置的排线、摄像头以及各种感应器。
这些是卡在手机上的，直接拔出就可以了。
接下来取下正面板的金属板，非常轻松，这意味着iPhone 6要比5S好修多了。
开始对机身展开攻坚战！电池外面有金属支架，需要用镊子将他们挑开。
之后用撬棍直接翘起电池即可。
电池和机身后板是有胶水相粘连的。
取下电池后看特写，2915毫安时！这是到目前位置iPhone的手机中最大容量的电池了。
电池背面比较明显的是电池的生产厂商“欣旺达”。
电池旁边的是一个震动单元。
用撬棒撬开震动单元看看。
里面有铜线圈。
接下来拆的是后置的摄像头。
iPhone 6 Plus上使用的依旧是800万像素的镜头。
iphone手机拆机图及元件分布图
iPhone 3G 全面拆解报告－iPhone中文网iPhone 3G∙在2008年7月11日新西兰时间12:01 iPhone刚刚首发之后，我们就立即进行了3G iPhone 手机的拆解，即太平洋时间7月10日早5：01分。
∙如果你很想和我们交流，我们很高兴能够与你结识。
你可以通过我们网站的联系方式与我们取得联系。
安全到手∙从包装盒上可以看出，我们得到了一款黑色3G iPhone手机。
传闻说白色一款已经无货，极为稀有。
这款iPhone售价在新西兰为979美元，并且无绑定合同（当然，还是被Vodafone锁定）。
现在我们还不确定拿着这款被Vodafone锁定的iPhone手机来做什么，但是总有一些是我们能做的。
∙包装看起来很面熟。
∙下面则是我们从包装的正面所看到的说明。
o iPhone 3G大小为4.5×2.4×0.48"(比一代要薄0.02"),重4.7盎司。
o显示器对角线长3.5",163ppi分辨率为480×320，与一代几乎相同。
∙盒内装有：o USB充电数据线o标准iPhone 耳机o USB 电源适配器。
o这是什么?一款新西兰版电源插座，此前我们从没有获得一款这样的东西。
∙拆下SIM卡∙iPhone 3G最值得关注的特色要数与机身齐平的耳机插孔了吧，这样任何一款耳机都可以无需适配器就可以插入iPhone手机使用了，而不再仅限于苹果自己的耳机产品。
不错！开盖∙我们的预测：o标有苹果标识的三星处理器——正确o或者有GPS芯片，或者没有。
如果没有GPS芯片，那么就说明它被内置到处理器内部了。
——不确定o许多仅带有苹果标识的芯片。
有时候我们可以直接辨别它们是什么芯片，但是大多数还是要拆解下来之后才可以辨别。
——正确，不过这次好像有点欺诈之意。
∙拆LED显示屏幕∙摇动显示屏幕∙一些菜鸟告诉我等明天美国放货后，TechOnline能够告诉我们不认识的芯片是什么.他们通常将芯片浸泡在酸性溶液内，去除其外表的陶瓷涂层，再用X-射线和其他一些怪异的工具来查看芯片。
【新提醒】IPHONE6 PLUS N修机大电流不开机到无显示无背光维修过程上半节
【新提醒】IPHONE6 PLUS N修机大电流不开机到无显示无背光维修过程上半节这是一台贴同行发过来的N修机子，刚开始看到描述我头都晕了，手机拿到手接电流表，上电大短。
拆下主板后目检所有屏蔽罩都被拆过，电源那一块都是焊油，先拆下所有屏蔽罩上放大镜观察主板。
看完直接放弃了，基带电源动过，电源动过，wifi动过，CPU已经爆锡了，小阻容掉了不少，而且还特么的是UMT主板。
做维修的都UMT主板是出了名的垃圾。
扔一边后修别的机子，到晚上跟一个同行好友在讨论拆6代CPU.他说经常遇到拆下后CPU漏铜，也就是掉皮，不过这种情况我做过那么多6代的U基本上都很少。
准备拿这台机来试验下CPU漏铜，我印象中几次CPU漏铜都是用垃圾858d拆的，后来用861和856，现在拆CPU的方法有点非常规。
想看下是不是风枪加热不均匀引起的。
这台机是我修过的手机中最多故障的机子,准备搞CPU前先把大短修好吧，毕竟大短很好修，先打值判断是电池供电短还是主供电短，这一歩是为了烧鸡的时候重点关注那一块，电池供电直接在打池接口打值就行，主供电在电源边上的电容上打值。
主供电短，这个就有两种方法烧，一，直接接在电池接口，这种有个坏处就是q4会发烫，会影响你的判断，我是用等二种，直接飞线到主供电上烧。
全板都摸遍了，也没发现烫的地方，只是主板有点温温的。
板是温的心却凉了，第一反应就是板层之间短了。
后来一想不对，被动过这么多芯片，可能下面连锡了，直接拆下电源（拆6代电源我喜欢温度开到最高，几秒钟干下来），拆电源后焊盘没连锡，打值主供电还是短路。
想一想，以前修4S的很多同行做过电源的经常搞到电容之间连锡，只不过6代的少遇到这种情况。
上放大镜，果然找到了真凶，一颗锡球引起的再打值阻值正常了，继续上电，电流正常为零。
那就开机吧，电流无反应，（你们一定在想肯定是电源没装好吧），其实我连怀疑都没怀疑过电源。
下面告诉新手们一个技巧，高手请无视。
接上电源的一瞬间电流表有个3ma到5ma左右的跳变然后归零，这是电源待机模块开始工作，电容的一个充电过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在过去几年间苹果所营造的iPhone系列几乎成为了移动行业的标杆，也是外媒在新机比较中使用频率最高的设备。
iPhone在不断颠覆世界的同时让我们体验了一次又一次的技术变革，而更强悍的硬件配置无疑是推动变革的核心动力。
接下来让我们来看看iPhone 6的内部构造。
▲相比较传统的十字螺丝苹果显然非常偏爱于使用防撬Pentalobe螺丝
▲使用工具打开iPhone 6 Plus，内部配置终于呈现在我们眼前
▲在将屏幕拆卸下来之后我们终于看到了iPhone 6 Plus的内部全貌
▲接下来的步骤就是小心的移除电池组件，电池连接器被金属组件覆盖，所
以需要使用镊子先剥除
▲电池重量为43g，根据标记的参数显示3.82 V和11.1 Wh，容量为29 15mAh，几乎是iPhone 5S（1560mAh）的两倍。
根据苹果官方描述iPhone
6 Plus能够支持24小时连续3G通话，待机时间超过384小时。
▲看起来这是全新的振动器，通过拆解可以看到里面的铜圈。
▲相机部分能够很容易用镊子取出，iSight相机模块标记为“DNL432 70 566F MKLAB”，800万后置摄像头（1.5µ pixels）具备两项新功能：光学防抖和"Focus Pixel"相位检测自动对焦。
▲进一步拆解摄像头
▲更进一步拆解摄像头
▲接下来小心的转开螺丝，然后取出逻辑主板
▲L形状的主板上绿色部分Avago A8020 KA1428 JR159，蓝色元件为A vago A8010 KA1422 JNO27，黄色元件为Skyworks 77802-23，紫色元件为TriQuint TQF6410 1425 KORE ATO315，桔色为高通Qualcomm MDM 9625M LTE Modem，红色为苹果A8处理器。
▲A8处理器细节/
▲主板背面细节
▲拆除扬声器
▲Lightning连接器总成由耳机端口、Lightning连接器和天线连接器
▲天线无处不在，顶部和尾部都有天线零件
▲同时拆除电源按钮和音量增减按键
▲在电源按钮上可以看到使用橡胶进行加固，能够防水防尘。
▲iPhone 6 Plus拆机完成，全家福如上。
