苹果iPhone 5新耳机EarPods拆解
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
苹果iPhone5拆机图文教程
苹果iPhone 5在首批9个国家和地区上市，其中包括：美国、加拿大、英国、法国、德国、澳大利亚、日本、中国香港、新加坡。
就在各大手机类媒体奔赴首发上市现场的同时，已经对iPhone 5进行了详细的拆解。
下面，我们来具体看一下。
一，拆解前先重复一遍iPhone 5的规格：- 4英寸Retina屏幕，分辨率为1136x640- 搭载苹果A6芯片- 800万像素iSight摄像头- 8-pin Lightning底座接口- 支持4G LTE网络- 运行iOS 6系统二，iPhone 5的外观改变了许多，最明显的是底部，底座接口变小了，耳机孔放在了底部，扬声器设计也改变了。
三，好消息是，iPhone 5依然用与iPhone 4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone 3GS，iPhone 5的四个角保留了iPhone 4的设计。
四，什么？！要动用吸盘？要知道，从3GS的拆解开始就不需要用吸盘了。
iPhone 5采用了一体式后盖的设计，拆解需要从屏幕下手，用吸盘将其拔起，与iPhone 3GS 相同，而不是像iPhone 4/4S一样先向上推后盖。
因为iPhone 5的拆卸是从前面开始，所以更换屏幕玻璃会比较容易些。
iPhone 4S拆屏幕要经过38个步骤，iPhone 5可能是史上最容易维修的iPhone了。
五，屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉，用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来，再一次想起3GS的拆解。
六，拆完屏幕后，内部结构赫然映入眼帘。
七，照例，我们先拆电池，切断零件与电池的连接。
这也是拆解电子设备的常识。
将3枚Phillips 螺丝钉拧开，移开一块金属托架，即可将电池连接器从主板断开。
八，我们用扁平的撬刀将电池撬出来，电池用了粘合剂来固定，典型的苹果作风。
iPhone 5 的电池也做了改进，电压更高，电池容量更大，我们来做个对比：- iPhone 5电池：3.8V - 5.45Wh - 1440mAh 3G通话8小时，待机225小时- iPhone 4S电池：3.7V - 5.3Wh - 1432mAh 3G通话8小时，待机200小时- Galaxy SIII电池：3.8V - 7.98Wh - 2100mAh 3G通话11小时40分，待机790小时九，iPhone 5内部有各种金属跟金属之间的接触，我们图中看到的这块连接器，是用来连接前置摄像头的金属框架和后置摄像头的金属框架。
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
苹果耳机拆卸方法

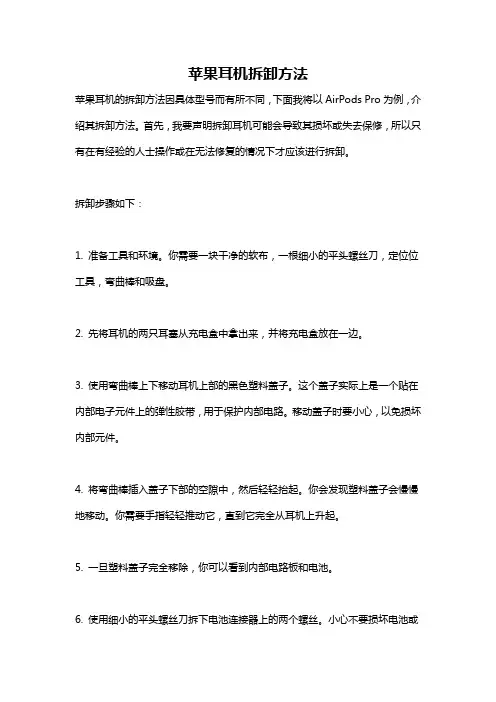

苹果耳机拆卸方法苹果耳机的拆卸方法因具体型号而有所不同，下面我将以AirPods Pro为例，介绍其拆卸方法。
首先，我要声明拆卸耳机可能会导致其损坏或失去保修，所以只有在有经验的人士操作或在无法修复的情况下才应该进行拆卸。
拆卸步骤如下：1. 准备工具和环境。
你需要一块干净的软布，一根细小的平头螺丝刀，定位位工具，弯曲棒和吸盘。
2. 先将耳机的两只耳塞从充电盒中拿出来，并将充电盒放在一边。
3. 使用弯曲棒上下移动耳机上部的黑色塑料盖子。
这个盖子实际上是一个贴在内部电子元件上的弹性胶带，用于保护内部电路。
移动盖子时要小心，以免损坏内部元件。
4. 将弯曲棒插入盖子下部的空隙中，然后轻轻抬起。
你会发现塑料盖子会慢慢地移动。
你需要手指轻轻推动它，直到它完全从耳机上升起。
5. 一旦塑料盖子完全移除，你可以看到内部电路板和电池。
6. 使用细小的平头螺丝刀拆下电池连接器上的两个螺丝。
小心不要损坏电池或电池连接器。
7. 如果你想进一步拆卸内部元件，可以将电池慢慢抬起。
但是要注意，如果你继续拆卸其他部件，可能无法完全重新组装耳机。
8. 当你完成维修或拆卸工作后，重新连接电池连接器并拧紧两个螺丝。
9. 将塑料盖子重新安装到耳机上。
你需要按照相同的方式将它推回原来的位置。
10. 最后，将两只耳塞插入充电盒中，确保它们正确连接。
以上就是AirPods Pro耳机的拆卸方法。
请记住，此操作需要小心和谨慎，仅供参考。
如果你没有必要的技术知识和经验，最好不要尝试拆卸耳机，以免造成不可逆的损坏。
对于其他型号的苹果耳机，拆卸方法可能会有所不同，建议咨询专业人士或参考官方维修指引。

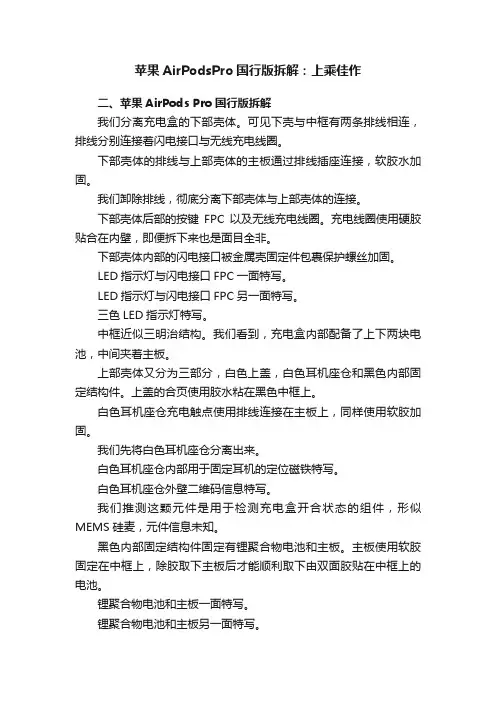

苹果AirPodsPro国行版拆解：上乘佳作
苹果AirPodsPro国行版拆解：上乘佳作二、苹果AirPods Pro国行版拆解我们分离充电盒的下部壳体。
可见下壳与中框有两条排线相连，排线分别连接着闪电接口与无线充电线圈。
下部壳体的排线与上部壳体的主板通过排线插座连接，软胶水加固。
我们卸除排线，彻底分离下部壳体与上部壳体的连接。
下部壳体后部的按键FPC以及无线充电线圈。
充电线圈使用硬胶贴合在内壁，即便拆下来也是面目全非。
下部壳体内部的闪电接口被金属壳固定件包裹保护螺丝加固。
LED指示灯与闪电接口FPC一面特写。
LED指示灯与闪电接口FPC另一面特写。
三色LED指示灯特写。
中框近似三明治结构。
我们看到，充电盒内部配备了上下两块电池，中间夹着主板。
上部壳体又分为三部分，白色上盖，白色耳机座仓和黑色内部固定结构件。
上盖的合页使用胶水粘在黑色中框上。
白色耳机座仓充电触点使用排线连接在主板上，同样使用软胶加固。
我们先将白色耳机座仓分离出来。
白色耳机座仓内部用于固定耳机的定位磁铁特写。
白色耳机座仓外壁二维码信息特写。
我们推测这颗元件是用于检测充电盒开合状态的组件，形似MEMS硅麦，元件信息未知。
黑色内部固定结构件固定有锂聚合物电池和主板。
主板使用软胶固定在中框上，除胶取下主板后才能顺利取下由双面胶贴在中框上的电池。
锂聚合物电池和主板一面特写。
锂聚合物电池和主板另一面特写。
锂聚合物电池排线插座特写。
电池插座正反面都有硬胶覆盖的部分，因无法去除硬胶所以只能到这里了。
锂聚合物电池独立保护电路特写，两块电池，每块各有一个保护电路。
保护板上的IC也有半透明状硬胶覆盖。
可充电锂聚合物电池信息：型号A2135，中国制造，充电限制电压：4.35Vdc，标称电压：3.81Vdc，额定容量：519mAh（PS：两块锂聚合物电池电池并联总容量），来自于欣旺达电子。
单块锂聚合物电池容量：1.00Wh，生产日期2019年8月。
主板正面特写，主板上覆盖有大量的软质透明防水胶，可以有效地增加主板上微小元件的机械强度，达到保护的目的。
Apple A1221蓝牙耳机拆解
塞入
塞入粘合
塞入粘合
塞入粘合
PCB之间的连接方式
天线 蓝牙主板 Apple A1221 蓝牙耳机PCB设 计非常复杂，采用的是软硬 集合板设计方式，除电池需 要焊接外没有其它焊接点， 主要由插座和弹片导通连接。 软板上印有白色丝印标识为 弯折位置。
FPC的电池连接焊点 (拆解时损毁)
包裹胶套并固定 在支架上的MIC 单体
Apple A1221 蓝牙耳机各部分总图
充电接口 微小缝隙做 的MIC入声孔 内部转接板软 硬结合PCB SPK
内部BATT
主体的装配
限制定位开槽
螺栓 铝合金尾管 耳塞后壳
外壳与耳塞通过中间开孔的螺栓固定，耳塞尾管同样为铝合金材质，通过卯合固定
耳塞部分及其内部主电路板装配
耳塞后壳 透明PCB支架 转接接口
铝合金尾管 天线转接同轴线
SPK单体接触点
底部充电触点及MIC通孔
MEMS MIC 铸塑SMT充电座 MIC 胶套 铸造件
定位固定架
Apple A1221 蓝牙耳机的充电触点是一个金属铸造件再注塑触点的器件，与FPC 连接采用SMT方式而不是手焊。 该铸造件侧边开有非常细窄的槽与外壳装配会存有缝隙，MIC单体包裹胶套固 定在该铸造件上，胶套开孔正对缝隙处用来拾取声信号。 胶套开孔内为防水防尘塞有一个颗粒物组成的白色薄片，具体使用的什么材料 无法从外观上判断。
主体内部组装方式
拆解时毁损塑胶架
外壳精加工透光微孔 MFB按键 天线弹片触点 导光柱
内部侧壁有开槽限位 拆解时缺损的 焊接电池的FPC
蓝牙天线
ESD防护弹片连接至外壳
点胶粘合固定在外壳底部
Apple A1221 蓝牙耳机主壳体内部PCB与电池焊接作为整体由主壳底部向上插入主体 内，顶部塑胶壳体套住PCB由上向下插入主体点胶固定，再插入天线组件点胶固定， 插上按键上部组装完成，底部PCB充电压铸件点胶插入主壳体凹槽内点胶固定。
苹果iPhone 5S 拆机维修图解教程
苹果iPhone 5S 拆机维修图解教程收藏:杨建华QQ:12310214发布时间:2014-01-08 11:17:39本文为大家介绍详细具体的iPhone5S拆机图，并为大家演示iPhone5S拆机全过程，并且是真机拆解，一起来看看吧随着iPhone5S的正式上市，如今网上已经有不少iPhone5S评测、图赏等热门相关文章，今天小编与大家带来的是iPhone5S拆机图解教程，大家快来抢先了解下iPhone5S内部结构，以及做工表现吧本次我们拆解的是香槟金色iPhone5S，拆机前我们需要取出SIM卡iPhone5S依旧使用了苹果自家独特的Pentalobular螺丝，普通螺丝刀拆解不下来，需要苹果专用工具iPhone5S拆机需要用到一些特殊的拆解螺丝刀工具，并且拆解也会破坏螺丝，不得不说，苹果在防拆解方面做得比较严格由于iPhone5S拆机螺丝的拆卸是破坏性的，这点大家需要注意，不过市面上也有iPhone5S螺丝出售，但目前只有银色和黑色，并且价格不便宜拆解完iPhone5S固定螺丝之后，我们就可以从屏幕面开始拆解了，拆机方法与iPhone5相同，需要使用吸杯分离屏幕前面板iPhone5S做工非常结实，光靠吸杯还不够，还需要轻轻地撬了一下，如图所示需要注意的是在iPhone5S屏幕与机体分离的时候一定要小心翼翼，因为iPhone5S内部底部多了一条排线，连着Home键里的Touch ID传感器和Lightning闪电接口，一旦分离屏幕用力过大就可能扯断排线iPhone5S内部的这条排线很容易拆解，如图所示完成之后我们就可以看到iPhone5S的内部结构了，和我们熟知的iPhone5内部其实区别不大接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩，只有取出这些，才容易拆解出iPhone5S电池模块iPhone5S内部电池拆解与以前的“拉勾”设计iPhone5有所不同。
徒手取电池就不要想了，只能硬撬，如图iPhone5S电池不可拆解真是做到家了，内部用了两大坨粘合剂来固定电池，要拆解电池可是要耗费比较大的力气iPhone5S内置了1560毫安电池，容量相比iPhone5要大一些iPhone5（1440毫安）与iPhone5S电池对比接下来我们进行的是iPhone5S屏幕拆解。
黄金版iPhone5s高清拆机图和开箱欣赏图
(一)比＂土豪金＂还土豪!黄金版iPhone5s开箱欣赏即(二)拆机高清图请看27页当网络上第一次曝光苹果可能推出金色版iPhone5s的时候，几乎绝大部分声音都是再说苹果也变得庸俗了、山寨了。
而当香槟金色的iPhone5s正式亮相之后，消费者更是愿意叫做“土豪金”。
而当iPhone5s全球发售之后，恰恰是最受争议的“土豪金”版iPhone5s最受欢迎，全球市场都货源不足，可见金色版的手机着实很受欢迎。
你见过一个重达十几斤的手机包装盒么？今天终于见到了。
如果你此前关注泡泡网的文章，应该对这个大大的Z并不陌生，它就是每次都会定制iPhone 的ZG公司。
只不过定制到iPhone5s之后，包装更加夸张了。
打开一层包装，里面还有一层包装。
这个堪称碉堡的木质包装盒，有多少人会相信它是用来装手机的呢？记得笔者在公司拍照的时候，很多同事都好奇这货到底是什么比起此前ZG公司定制的iPhone，如今刚刚发布的iPhone5s的包装盒要更加精致。
除了外形更大以外，在包装盒的上面还印有一排字母：ZG HIGH TICKET ITEM CO.也就是这家专门定制奢华手机公司的名称。
如果你此前看过粉色版、夏威夷版、黄金版、玫瑰金版iPhone5文章的网友，一定不会陌生了。
打开包装盒，可以看到里面的手机和金属铭牌。
每一部ZG定制的iPhone，都有自己专属的铭牌，上面印有该机的基本信息。
先来简单看看24K黄金版iPhone5s的后盖效果吧，因为黄金部分接近镜面反光，所以呈现深色的部分是反射了包装盒上面的黑色光。
实际机身颜色的金黄色的。
后面的图片会有展示。
包装盒内部的Z标识，仔细看上面的字母与包装盒外面是一样的。
金属铭牌，上面有300分之1的数字。
意思是说24K黄金版iPhone5s一共定制了300台，而泡泡网拿到的这部则是第一台。
这部英国ZG公司定制的iPhone5s是与苹果公司官方推出的iPhone5s、5c同一天发布的喔。
