燃料电池电堆测试(费思科技)
一种燃料电池电堆的气体窜漏检测方法与流程
一种燃料电池电堆的气体窜漏检测方法与流程Detecting gas leaks in a fuel cell stack is crucial to ensure its safety and efficiency. The fuel cell stack typically contains hydrogen, oxygen, and coolant gases, and any leak in these gases can pose a serious threat if not detected and addressed promptly. Therefore, having an effective gas leak detection method and process is essential for the operation and maintenance of fuel cell stacks.检测燃料电池电堆中的气体泄漏对于确保其安全性和效率至关重要。
燃料电池电堆通常包含氢气、氧气和冷却气体，这些气体的任何泄漏都可能构成严重威胁，如果不及时检测和解决。
因此，拥有有效的气体泄漏检测方法和流程对于燃料电池电堆的运行和维护至关重要。
One method for detecting gas leaks in a fuel cell stack is through the use of gas sensors. These sensors are designed to detect specific gases, such as hydrogen or oxygen, and can be placed at various points within the fuel cell stack to monitor for any signs of leakage. When a gas leak is detected, the sensor can send an alert or trigger a shutdown of the fuel cell stack to prevent any potential hazards.一种检测燃料电池电堆中气体泄漏的方法是通过使用气体传感器。
燃料电池测试
燃料电池测试设备数量较少，操作并不复杂，但是与普通电池测试区别还是很明显。
测试要求也更多。
燃料电池本身的特点：燃料电池是核心部件为质子交换膜的发电设备，把化学能转化为电能。
单节电芯电压很低，电流很大。
电池包节数较多，密封性和一致性要求较高。
电芯内阻较大，功率损耗较大，电压电流范围较广，电池输出准备及变化时间较长，变化速度慢，不耐负载突变。
不能急开急停。
BMS控制板特点：电池串联数量多，一般在100串以上，需要对BMS的单节监控性能进行验证。
电池发热量大，需要对电池进行温度监控与控制，转换效率需要更精准。
对输出端的电压电流采集的调整输入氢气和空气量。
输入输出变化斜率控制。
因为一般是程控进行，所以最好负载也需要程控。
电压电流等参数需要进行校验和校准。
实际使用：因为燃料电池开始，变化，结束均有一定的滞后性，一般会后接一个动力电池作为缓冲器件然后才用于动力输出。
如果燃料电池直接用于冲击性消耗，会对交换膜损害很大，寿命急剧降低。
测试需要设备：除了燃料电池本身的BMS，输入氢气的流量压强传感器，空气的输入及散热，单节一致性监控之外。
最重要的就是负载设备。
燃料电池测试，为什么只能使用电子负载？作为负载，除了电子负之外，电阻和反馈式负载在新能源行业也偶有使用，为什么不能用于燃料电池测试呢？单节燃料电池测试要求苛刻，要求很低电压达到很大的电流，电流越大，电压越低。
比如要求0.6V带载到600A甚至更高。
需要负载从1mΩ到1KΩ范围内都要保证足够的精确度。
电池包不允许冲击性消耗，要求全输出范围斜率可调，要求斜率，要求精确度，要求程控，要求带载状态不能阶跃等等。
反馈式负载：反馈式负载就是一台DC-AC转换的开关电源。
其消耗方式是高速开关脉冲式。
10%量程范围带载能力差，电流杂波大，精确度稍差。
变化斜率慢，斜率控制差，完成不了标准斜率波形。
带载能力范围窄，只能测试某些特定参数的输出能力范围。
脉冲式消耗及杂波直接损害的是质子交换膜。
燃料电池电堆测试安全操作及保养规程
燃料电池电堆测试安全操作及保养规程燃料电池电堆是一种利用化学、物理等能量转换原理，将燃料的化学能转化为电能的新型能源设备。
为确保燃料电池电堆的正常运行和保障生命安全，需要遵守以下测试安全操作及保养规程：1. 测试前准备1.1. 装备检查在进行任何测试操作之前，确保所有测试设备符合规范、工作正常。
检查测试设备包括：•燃料电池电堆确保电堆无损坏，上下封闭正常。
电池连接正确且稳定。
•电量计确认电池的电量计已经安装，并工作正常。
•电压表检查电池与测试仪之间的连接，确认电压表正常工作。
•温度计测试过程中需要检查电池内部的温度，因此，需要检查温度计并确认其可正常录制温度数据。
•气体分析仪在测试燃料电池时，需要分析电池排出的气体成分。
因此，需要检查气体分析仪并确认其可正常工作。
1.2. 安全问题测试前相关人员需要了解并遵守以下安全规范，确保测试时能够保障生命财产安全。
•立即停止测试在测试过程中，如果发现任何不正常的情况，应立即停止测试并通知所有相关人员。
•安全距离在测试过程中，相关人员需要离电池一定距离，以确保在电池运行时不会受伤。
•防护措施运行电池时，使用密封容器将氢气和氧气隔离，防止气体泄漏。
2. 测试安全操作2.1. 电压测试•操作步骤将电池接入测试仪，并将测试仪置于电压检测模式。
将电量计连接至测试仪，以测量电池的电量。
在连通管道和阀门的同时，打开电池装置的开关。
观察并记录测试点的电压情况。
•安全提示在测试过程中，必须使用绝缘手套和绝缘鞋，以确保安全。
避免靠近电池时发生电击事故。
2.2. 温度测试•操作步骤将电池接入测试仪，并将测试仪置于温度检测模式，设定测试温度阈值。
在连通管道和阀门的同时，打开电池装置的开关。
观察并记录测试点的温度情况。
•安全提示在测试过程中，必须佩戴合适的手套和安全鞋，以确保安全。
避免靠近电池时发生电击事故。
2.3. 气体测试•操作步骤将气体分析仪连接至测试仪，并将测试仪置于气体检测模式。
动力电池PACK充放电测试方案
费思电池PACK充放电测试方案绪论：.................................................... - 1 -多次充放电循环测试、老化、一致性测试 ..................... - 2 -界面及管理介绍：...................................... - 2 -主显示界面......................................... - 2 -副显示界面：....................................... - 3 -多次充放电分析及寿命分析.............................. - 4 -总体数据分析：..................................... - 4 -电池容量老化曲线：................................. - 4 -总体参数测试：（生产及产线） ............................. - 4 -1、电池内阻：总体直流放电内阻测试内阻，（0.000000Ω）. - 4 -2、过流保护点：BMS的过流保护点........................ - 5 -3、电池放电容量：电池容值。
........................... - 6 -4、最大功率点：....................................... - 7 -费思电池PACK充放电测试方案费思最新推出动力电池充放电测试方案，针对动力电池包的整体参数和组成电池包电池芯参数测试的一体分析方案。
绪论：动力电池是一个新兴行业，其电气特征及普通锂电池等电池不一样，拘于普通电池测试方法，在动力电池行业一般测试如下：单节类测试：内阻测试，采用内阻测试仪来测试（交流内阻），但是交流内阻没有办法反应大电流放电状态下的极化内阻，从而使结果严重偏小于实际值。
燃料电池电堆测试标准
燃料电池电堆测试标准燃料电池电堆的测试标准通常涵盖了多个方面，以确保其安全性和性能符合要求。
以下是燃料电池电堆测试标准的一些关键内容：1. 总则：这部分通常会概述燃料电池电堆的基本要求，包括对测试环境、测试设备和测试程序的一般性描述。
2. 机械冲击的测试方法和要求：为了确保燃料电池电堆在运输和使用过程中能够承受各种冲击和振动，需要进行机械冲击测试。
这包括模拟运输过程中的颠簸、碰撞等情况，以及评估电堆的结构完整性和耐久性。
3. 气密性的测试方法和要求：气密性测试是检验燃料电池电堆是否存在气体泄漏的重要环节。
这涉及到对电堆的各个密封部位进行检查，确保在正常工作压力下不会有气体泄漏，以保证系统的安全运行和高效能源转换。
4. 电气安全的测试方法和要求：电气安全测试是为了验证燃料电池电堆在电气连接、绝缘性能以及在异常条件下的防护措施是否有效。
这包括但不限于短路、过载、电压波动等情况的测试。
5. 性能测试：性能测试通常包括输出功率、效率、稳定性等方面的评估。
这些测试有助于确定燃料电池电堆在实际工作条件下的表现是否符合设计要求。
6. 环境适应性测试：环境适应性测试评估燃料电池电堆在不同的环境条件下（如温度、湿度、海拔等）的性能和耐久性。
7. 寿命测试：寿命测试用于评估燃料电池电堆在长期运行后的性能衰减情况，以及在预定的使用寿命内是否能够保持可靠的性能。
8. 安全标准：安全标准如GB/T 36288-2018《燃料电池电动汽车燃料电池堆安全要求》提供了具体的测试方法和要求，以确保燃料电池电堆的安全性。
9. 国际标准：除了国家标准外，还可能参考国际标准如ISO（国际标准化组织）和IEC（国际电工委员会）发布的相关燃料电池电堆测试标准。
10. 行业特定标准：某些行业或应用领域可能有特定的测试标准和要求，这些标准可能会更加详细和严格。
综上所述，燃料电池电堆的测试是一个复杂的过程，需要遵循一系列的标准和规范，以确保其安全、可靠且高效地运行。

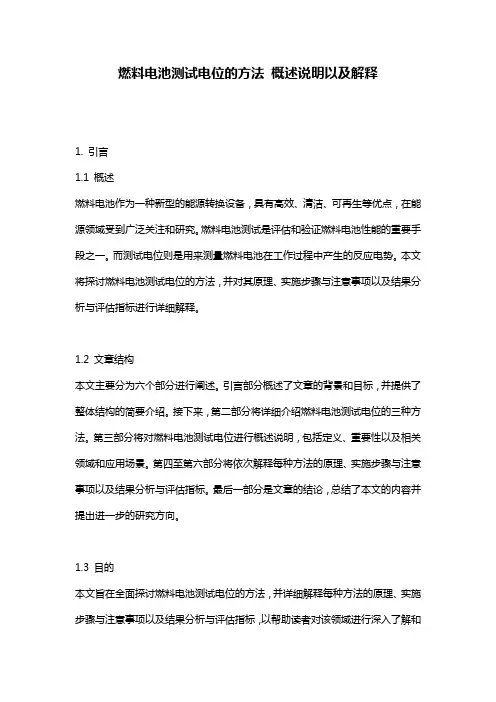

燃料电池测试电位的方法_概述说明以及解释
燃料电池测试电位的方法概述说明以及解释1. 引言1.1 概述燃料电池作为一种新型的能源转换设备，具有高效、清洁、可再生等优点，在能源领域受到广泛关注和研究。
燃料电池测试是评估和验证燃料电池性能的重要手段之一。
而测试电位则是用来测量燃料电池在工作过程中产生的反应电势。
本文将探讨燃料电池测试电位的方法，并对其原理、实施步骤与注意事项以及结果分析与评估指标进行详细解释。
1.2 文章结构本文主要分为六个部分进行阐述。
引言部分概述了文章的背景和目标，并提供了整体结构的简要介绍。
接下来，第二部分将详细介绍燃料电池测试电位的三种方法。
第三部分将对燃料电池测试电位进行概述说明，包括定义、重要性以及相关领域和应用场景。
第四至第六部分将依次解释每种方法的原理、实施步骤与注意事项以及结果分析与评估指标。
最后一部分是文章的结论，总结了本文的内容并提出进一步的研究方向。
1.3 目的本文旨在全面探讨燃料电池测试电位的方法，并详细解释每种方法的原理、实施步骤与注意事项以及结果分析与评估指标，以帮助读者对该领域进行深入了解和应用。
同时，通过阐述燃料电池测试电位的重要性和相关领域应用场景，提高人们对燃料电池技术的认识和关注度。
最终推动燃料电池在能源转换中的应用发展，促进环境保护和可持续发展。
2. 燃料电池测试电位的方法燃料电池测试电位是评估燃料电池性能的重要指标之一。
在燃料电池领域，有多种方法可以进行测试和测量燃料电池的工作电位。
下面将介绍三种常用的测试方法。
2.1 方法一方法一是通过使用标准参比电极来测量燃料电池工作时的电位。
这种方法需要将参考电极与阴阳极连接，并通过连接桥与被测设备相连。
通过对两个极端点之间加入外部负载，并注入适当的气体和液体，可以观察到所得到的稳定电压值。
这种方法具有简单、直接、可靠等特点，广泛应用于实际生产中。
2.2 方法二另一种常见的测试方法是使用旋转盘(Rotating Disk Electrode, RDE) 技术进行测试。
燃料电池测试方法
燃料电池测试方法
燃料电池测试方法一般包括以下几个步骤：
1. 燃料电池组件预处理：将燃料电池组件置于适当的工作环境中，通过负载循环或其他方式预处理电池组件，以使其达到稳定的工作状态。
2. 燃料电池性能测试：通过电压-电流曲线测试、功率曲线测试、极化曲线测试等方式，评估燃料电池的性能参数，如输出电压、输出功率、效率等。
3. 燃料电池耐久性测试：通过长时间的工作时间或循环工作测试，评估燃料电池在实际使用中的耐久性能，如稳定性、寿命等。
4. 燃料适应性测试：测试不同种类的燃料对燃料电池性能的影响，如纯氢气、甲醇、乙醇等。
5. 温度适应性测试：测试不同温度下燃料电池的性能表现，以评估其工作温度范围和稳定性。
6. 湿度适应性测试：测试不同湿度条件下燃料电池的性能表现，评估其对湿度变化的适应能力。
7. 安全性测试：测试燃料电池在异常情况下的安全性能，如过热、短路等。
8. 辅助设备性能测试：测试燃料电池系统中的辅助设备（如泵、压缩机等）的性能表现，以评估整个系统的性能。
以上是一般常见的燃料电池测试方法，具体的测试方法和参数可以根据燃料电池的类型和应用需求进行调整和扩展。
(完整word版)实验报告5燃料电池电堆测试
《车用新能源技术综合实验》之五《燃料电池电堆测试与剖析》实验报告一.实验目的：１.掌握 PEMFC 电堆测试台的基本构造和操作方法；２. 经过实测，掌握电堆极化曲线的测试方法，学会绘制极化曲线、功率曲线等图谱；３.能将燃料电池电堆的实测性能应用于燃料电池系统的建立上；锻炼运用理论剖析、解决实质问题的能力和方法。
二.实验原理：将所需丈量的 PEMFC 电堆与 NBT 燃料电池测试系统连结，经过控制平台调理燃料电池的氢气和空气流量，设置负载的电流值（也就是燃料电池电堆的电流值），察看记录电压值和功率值得变化，利用所记录的数据画出燃料电池的 i-V 和 i-P 曲线。
三. 实验仪器设施和器械序号名称规格或型号数目1燃料电池测试系统NBT12燃料电池电堆PEMFC13四.测试平台开机次序测试１.翻开气源，检查氢气、空气（外面供给时）的压力能否正常、去离子水的液位能否正常；室内氢气泄漏报警系统能否正常；氢气、空气与水的排放口能否连结稳当，氢气管路的出口一定接于室外。
注意测试时的人员与设施的安全。
２.给测试平台上电， 380VAC 。
３. 开启电脑，与设施联机。
４. 手动设置适合的氢、空、冷却水温度（注意不该超出80℃）、各流体最低流量、电堆片数、活性面积等参数。
５. 设定数据保留路径和文件名，开始记录数据。
６.测试极化曲线。
依据电堆所需要氢空流量，手动设置电流，测试极化曲线。
７.实验结束。
五.提早制作电堆运转所需氢气和空气的流量表，以下表所示。
已知条件：电堆片数： 19片，单电池活性面积250cm2; 阴 /阳极化学计量比： 3.5/1.5;常压电流（ A）氢气流量（ L/min ）氧（空）气流量（ L/min ）00051020406080100120140160180200六. 绘制电堆的极化曲线和功率密度曲线，需要注明必需的测试条件。
七.绘制上述极化曲线上最大功率时的单片电池电压柱状图，并计算电压的标准误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃料电池电堆测试之费思负载应用。
产品规格：
功能规格:FT68048B，0~500V，0~900A，0~48000W
精确度：0.2%
动态指标：频率20KHZ，斜率45A/uS。
输入：110/220电压，50/60HZ频率。
频率精确度0.01%
保护：过压，过流，过功率，过温，电压反向。
对外保护：过压，欠压，过流，过功率等保护被测设备。
电压参数：0~500V，分辨率1mV，精确度，0.05%
电流参数：0~900A，分辨率15mA，精确度，0.1%
功率参数：0~48000W，分辨率0.8W，精确度，0.5%
电阻参数：0~28Ω，分辨率16bit，精确度，0.35%
0~440Ω，分辨率16bit，精确度，0.35%
低压带载能力：3V@900A，3V可以达到满载电流。
用
来测试燃料电池单节状态。
界面操作：采用键盘加6寸工业显示屏的方式，操作简单，
设定清晰一目了然，支持一键调用测试功能。
防止误操作。
通讯接口：USB,RS232，GPIB等。
功能端子：sence端子（补偿线损，精确测量），外部模拟编程（任意波形控制负载以相同波形带载），电压电流监控端子（把实际负载运行的状态以0~10V电压波形表示），外部触发端子（模拟异常瞬时状态测试），级联端子（允许多台负载并联操作，以增大电流和功率）
测试功能：
1、电池内阻测试：
直接测试电池的直流内阻。
分辨率为1uΩ，采用专利技术，
使电池内阻测试的一致性以准
确度大大提高。
2、电池容量测试：
本机进行操作，设定放电电流，截止电压，负载
会自动记录测试时间，容量，电压电流值等参数，配
合软件测试，可以设定定态（恒流，恒压，恒阻，恒
功率）放电，动态（模拟PWM调制手段）放电，序
列（模拟各种用电环境）放电。
3、OCP测试：
自动完成过流保护点测试过程，并且记录最大功
率点及最大电流点。
测试软件：
费思提供了一款具有虚拟仪器功能的功能性软件。
测试数据可以打印报告、生产图像、导出报表及保存数据。
软件以图像和数据共同显示的方式，更直观和便于对比。
显示方式：全部显示（多次测试或者长时间显示），示波器模式（单次测试图像及参数）基本测试：功能性测试、动态测试、老化及加速老化、带载能力测试。
序列测试：提供一个长达５０步的序列测试功能。
自动测试：完成电源的自动品质判定。
过载测试：完成电源的极限测试，并且生产图像。
ＯＣＰ、ＯＶＰ、ＯＰＰ测试。
电池模拟测试：模拟电池的充放电测试。
ＳＣＰＩ通讯：支持客户自己编辑功能和通讯调试。
模拟工况软件：
为了实现实验室内重现实际应用时的带载状态，用来分析实际使用是出现的状态，模拟实际使用来测试产品的温升，内阻变化，保护及保护稳定性，状态等应用。
负载的模拟工况软件，可以直接执行时间运行的数据文件（excel），负载按照文件数据进行带载复现。
选配配件：
1、任意波形控制卡（可以进一步提高模拟工况的复现度与波形控制精确度）。
2、FT68000R(可以进一步提高电池容量和内阻测试的精确度)。
3、FT8002A+FT8802T，可以在总体测试的同时监控到每一单节的电压，温度，内阻等变化状态，进行一致性，稳定性，配伍测试。
并且对平均值，离散型进行分析。
