2019年中考物理真题集锦——专题五十六：欧姆定律(含答案)
2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω8.（2019广东，6）如图所示，灯泡L1、L2的电阻分为10Ω、20Ω．闭合开关S．通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则（）A．I1：I2＝l：1，U1：U2＝2：l B．I1：I2＝1：2，U1：U2：＝1：1C．I1：I2＝1：1，U1：U2＝l：2 D．I1：I2＝1：2．U1：U2＝l：29.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是A. L1短路B. L2短路C. L1断路D. L2断路10.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中A. 灯泡L的亮度不变B. R2两端的电压变大C. 电流表A1的示数变大D. A2电流表的示数变大11.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小12.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图象是13.（2019龙东，15）在如图所示的电路中，电源电压为4V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω1A”字样。
闭合开关，在保证电路各元件安全的情况下，下列说法正确的是（）A．小灯泡的最小功率为0.36WB．电压表的示数范围是1～3VC．滑动变阻器接入电路中的阻值范围是4～12ΩD．电路总功率变化范围1～2W14.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小15.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A16.（2019毕节，6）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）17.（2019毕节，8）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大18.（2019湘西州，13）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大19.（2019菏泽，12）如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小D．电压表示数变大，电阻R1的电功率变大20.（2019德州，12）如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。
若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为1AB．电表b为电压表，且示数为3VC．电表c为电流表，且示数为0.25AD．闭合开关S，电路消耗的总功率为2.25W21.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变22.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小23.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。
机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。
闭合开关S，随着水流速度的改变，下列说法正确的是（）A．当水流速度增大时，电压表的示数变大B．当水流速度减小时，电压表与电流表的示数之比变大C．滑动变阻器允许接入电路的取值范围为2.5Ω～10ΩD．电路消耗总电功率的变化范围为1.35W～4.05W24.（2019潍坊，12）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小25.（2019淄博，11）如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
则A. 通过灯泡L1的电流比L2的电流大B. 灯泡L1两端的电压是1VC. 灯泡L1和L2的电阻之比是4∶1D. 若灯泡L2灯丝烧断，电压表示数为零26.（2019乐山，14）小华设计了一种输液提示器，能在护士站观察到药液量的变化。
当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是27.（2019凉山州，7）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路28.（2019达州，5）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（）A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等29.（2019达州，7）如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。
能实现身高越高身高仪示数越大且刻度均匀的电路是（）30.（2019北海，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
如图是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大31.（2019内江，12）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P 从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A．△P1+△P2＝△I2．（R1+R2）B．|△U1|＞|△U2|C．||+||＝R1+R2D．|△U1|＜|△U2|32.（2019海南，9）如图所示是某电子秤内部简化电路。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。
闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

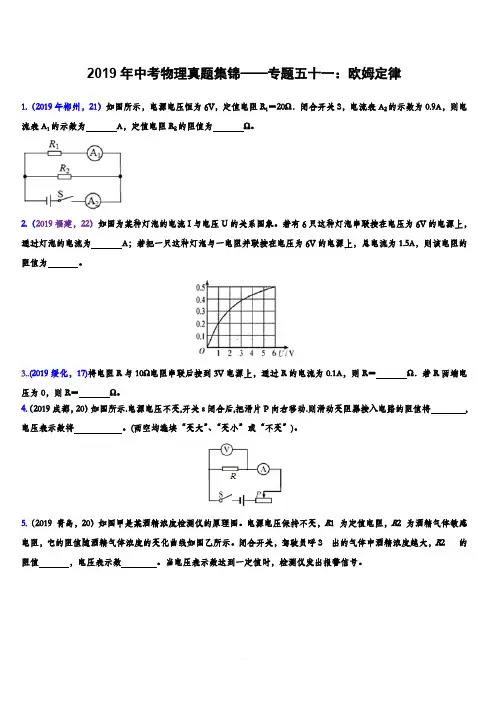

2019年中考物理真题集锦——专题五十一：欧姆定律(含答案)
2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。
若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。
4.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。
7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。
8.（2019达州，18）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。
2019年全国各地中考物理试题《欧姆定律》试题汇编
2019年全国各地中考物理试题《欧姆定律》试题汇编一．选择题1．（2019•长春）如图所示，电源两端的电压恒定。
闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大2．（2019•铜仁市）如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A．电压表V1的示数变大，电流表A的示数变大B．电压表V2的示数变大，电流表A的示数变小C．电压表V1的示数变大，电流表A的示数变小D．电压表V2的示数变大，电流表A的示数变大3．（2019•福建）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A 4．（2019•宜昌）用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行5．（2019•呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是（）A．用电器甲电阻不变，大小为0.1ΩB．用电器乙电阻随着电流增大而变大，最大值为10ΩC．如果把这两个用电器串联接在6V的电源上，电路中的电流是0.43AD．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A 6．（2019•海南）如图所示是某电子秤内部简化电路。
R0是定值电阻，R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A．通过R x的电流B．通过R0的电流C．R x两端的电压D．R0两端的电压7．（2019•淮安）如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（）A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等B．图（b）中，当电压U为3V时，乙的电阻为5ΩC．图（c）中，当电压U为2V时，干路总电流为0.6AD．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小8．（2019•宁波）如图甲所示电路，分别把定值电阻R1、R2（R1＞R2）接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P﹣U图象，如图乙所示。
2019年中考物理试题专题训练——欧姆定律专题2(word版含参考答案)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。
C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
2019年中考物理试题专题训练——欧姆定律专题(参考答案版)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1. 8ΩB、电路消耗的最小功率为0. 2WD、当电流为0. 4A时，R1与Rp连入电路的阻值之比为1:2【答案】C2.(2019宁夏,4)如图所示的电路中，电阻R2的阻值为15Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。
下列说法正确的是A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A【答案】A3.（2019齐齐哈尔，10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（ ）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V【答案】D4.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。
闭合开关S，在不损坏电路元件情况下，下列选项正确的是（ ）A．电路中最大电流为0.6AB．电路的最大功率为2.25WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω【答案】BD5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（ ）【答案】D6.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。

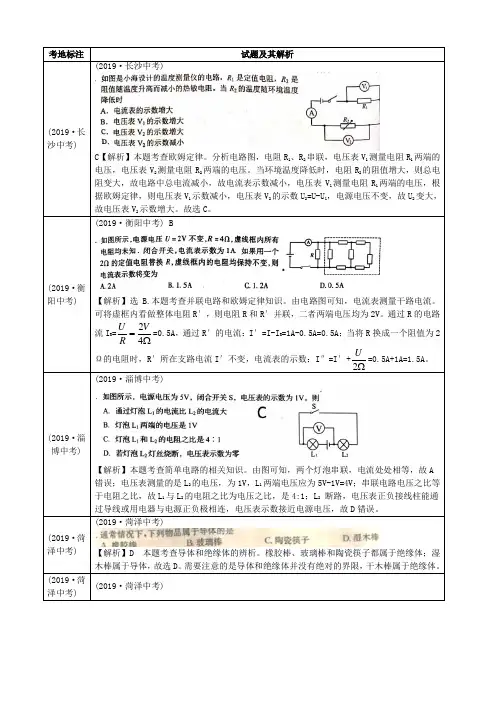

物理2019中考真题汇编：欧姆定律
考地标注试题及其解析(2019·长沙中考)(2019·长沙中考)C【解析】本题考查欧姆定律。
分析电路图，电阻R1、R2串联，电压表V1测量电阻R1两端的电压，电压表V2测量电阻R2两端的电压。
当环境温度降低时，电阻R2的阻值增大，则总电阻变大，故电路中总电流减小，故电流表示数减小，电压表V1测量电阻R1两端的电压，根据欧姆定律，则电压表V1示数减小，电压表V2的示数U2=U-U1，电源电压不变，故U2变大，故电压表V2示数增大。
故选C。
(2019·衡阳中考)(2019·衡阳中考) B【解析】选B.本题考查并联电路和欧姆定律知识。
由电路图可知，电流表测量干路电流。
可将虚框内看做整体电阻R′，则电阻R和R′并联，二者两端电压均为2V。
通过R的电路流I R=24U VR=Ω=0.5A，通过R′的电流：I′=I-I R=1A-0.5A=0.5A；当将R换成一个阻值为2Ω的电阻时，R′所在支路电流I′不变，电流表的示数：I″=I′+2UΩ=0.5A+1A=1.5A。
(2019·淄博中考)(2019·淄博中考)【解析】本题考查简单电路的相关知识。
由图可知，两个灯泡串联，电流处处相等，故A错误；电压表测量的是L2的电压，为1V，L1两端电压应为5V-1V=4V；串联电路电压之比等于电阻之比，故L1与L2的电阻之比为电压之比，是4:1；L2断路，电压表正负接线柱能通过导线或用电器与电源正负极相连，电压表示数接近电源电压，故D错误。
(2019·菏泽中考)(2019·菏泽中考)【解析】D 本题考查导体和绝缘体的辨析。
橡胶棒、玻璃棒和陶瓷筷子都属于绝缘体；湿木棒属于导体，故选D。
需要注意的是导体和绝缘体并没有绝对的界限，干木棒属于绝缘体。
(2019·菏泽中考)(2019·菏泽中考)【解析】C 本题考查滑动变阻器阻值的调节。
2019年中考物理(真题版)知识点总结专项练习：欧姆定律
欧姆定律一、填空题1.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。
2.（2019淮安，17）为了测定风速大小，小明设计了如图所示的装置。
装置中探头、金属杆和滑动变阻器滑片P 相连。
可上下移动。
该装置利用了流体流速越大，压强越________的原理。
现要求：当风吹过探头时。
风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施_______ .3. (2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关S，电流表A1示数为0.5A，A2示数为0.3A，则电阻R1是______ Ω，通过电阻R2的电流是_______ A，电阻R1的电功率是_______ W，在5min 内整个电路消耗的电能是______ J。
4. (2019泰州，18）如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω5.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A；核电站是利用核_____（选填“聚变”或“裂变”）产生的能量发电的；在汽车制动过它的动能转化为地面、轮胎、空气的内能，但这些内能无法自动转化回去，这是因为能量的转移和转化是有_____的。
二、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
中考物理《欧姆定律》练习题及答案
1．（2019·宜昌）用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R 两端电压，设计了三种方案。
甲：多节干电池串联接入MN ；乙：电池与滑动变阻器串联接入MN ；丙：电池先后与不同定值电阻R ′串联接入MN 。
可行的方案是（ ）A ．仅有甲B ．仅有乙C ．仅有甲、乙两种D ．甲、乙、丙都可行【答案】D【解析】研究电流跟电压的关系时应采用控制变量法，即控制电阻的阻值不变，改变电阻两端的电压测出通过的电流，据此进行解答。
解：研究电流跟电压的关系时，应控制电阻的阻值不变，改变电阻两端的电压，则 甲：多节干电池串联接入MN 时，改变干电池串联的节数时电源的电压发生变化，R 两端的电压发生变化，方法可行；乙：电池与滑动变阻器串联接入MN 时，移动滑动变阻器滑片P 改变接入电路中的电阻，从而改变电路中的电流和R 两端的电压，方法可行；丙：电池先后与不同定值电阻R ′串联接入MN ，定值电阻R ′的阻值不同，分得的电压不同，定值电阻R 两端的电压不同，方法可行；综上可知，甲、乙、丙三种方案均可行。
2．(2019·青海)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图l 所示的图像。
根据图像，下列说法正确的是（ ）A ．导体甲的电阻大于导体乙的电阻B ．通过导体乙的电流与其两端的电压成正比C ．当导体甲两端的电压为2V 时，通过导体甲的电流为 0.2AD ．将两导体并联后接在 3V 的电源上时，干路中的电流为 0.6A【答案】B【解析】A 、由图象，当通过甲、乙的电流都0.3A 时，乙两端电压大于甲两端电压，由R ＝U I可知乙的电阻大于甲，故A 错误；B 、由图象可知，通过导体乙的电流与两端的电压成正比例函数，即通过导体乙的电流与两端的电压成正比，故B 正确；C 、当导体甲两端的电压为2V 时，从图象中读出2V 时，通过甲的电流为0.4A ，故C 错误；D 、由并联电路的电压特点可知，当导体甲与乙并联后接入电路后它们的电压相等，当U A ＝U B ＝3V 时，I A ＝0.6A ，I B ＝0.3A ，干路中的电流I ＝I A +I B ＝0.6A+0.3A ＝0.9A ，故D 错误。
2019年中考物理真题集锦——专题五十六：欧姆定律(含答案)
2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
2019年中考物理真题分类汇编——欧姆定律实验专题(word版含答案)
2019年中考物理真题分类汇编——欧姆定律实验专题1.（2019年郴州，27）为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。
（1）根据图甲所示电路，用笔画线表示导线，将实物电路补充完整；（2）闭合开关前，滑动变阻器的滑片应放在（选填“a”或“b”）端；（3）假设电源电压恒为U 0，定值电阻的阻值为R 1．如果电压表示数用U 表示，电流表示数用I 表示，则U 与I 的关系式为U＝（用U 0、I、R 1表示）；（4）检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U﹣I 图象，如图丙所示。
图象是一条直线，与U、I 坐标轴分别交于3V 和0.6A 处。
由此可知，电源电压U 0＝V，定值电阻R 1＝Ω。
2.(2019益阳，24)测电阻Rx 的电路如图甲所示，电源电压恒定，R 0为定值电阻，部分实验步骤如下：（1）开关闭合前，滑动变阻器R 的滑片P 应该移到（选填“A”或“B”）端；（2）连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表A2的示数如图乙所示，A2读数为A。
（3）若测得电流表A1的示数为I1，电流表A2的示数为I2，则Rx=（用题中字母表示）；（4）多次移动滑动变阻器的滑片P，记录每次实验中电流表A1、A2的示数，得到了如图丙所示的I1—I2图象。
若R0=20Ω，由图象求得被测电阻的阻值Rx=Ώ4.（2019随州，18）利用如图所示的器材探究：流经小灯泡的电流I与小灯泡两端电压U 之间对应关系规律（小灯泡的额定电压为2.5V，阻值在5Ω至10Ω之间）。
（1）请你用笔画线代替导线，将实物电路连接完整；（2）将该实物图对应的电路图画在虚线框内；（3）实验中记录了流过该小灯泡的电流与灯泡两端电压（包括略高于额定电压）对应数据（见下表）请在给定的U﹣I坐标系中描画出该5组数据对应的坐标点并根据这些点的分布特点画出这个小灯泡的U﹣I图线。
