桥梁高墩施工技术
桥梁工程高墩施工安全技术措施
桥梁工程高墩施工安全技术措施
①从事高空作业的人员，开工前和施工过程中要定期进行体格检查，对患有心脏病及恐高症等不适合高空作业的人员，严禁从事高空作业。
②高空作业人员必须戴安全帽、系安全带、穿防滑鞋，且作业人员所用的扳手、锤头等工具必须用绳挂在工具栏内，防止坠落伤人。
③高空作业所用梯子不得缺档和垫高，同一架梯子不得二人同时上下，在通道（或平台）处使用的梯子应设置围栏；
④高空作业与地面联系应有专人负责，或配对讲机等通讯设备；
⑤运送人员和物件的各种升降机、吊笼，应有可靠的安全装置，严禁人员乘坐运送物件的吊篮上下；
⑥高空作业不得坐在平台、孔洞的边缘，不得骑坐在栏杆上，不得躺在走道板上和安全网内休息，不得站在栏杆处工作或凭借栏杆起吊物件；
⑦夜间进行高空作业，必须有足够的照明；
⑧遇六级或六级以上的大风等恶劣气候时，应停止露天高空作业，在霜冻或雨雪天气进行露天高空作业时，应采取防滑措施；
⑨安全网、安全带、安全帽等劳保用品必须按国家标准采用合格产品，同时应经常检查，确保其使用安全；
⑩工作平台上的步行板，在寒冬季节要钉设“防滑条”，防止工作人员滑倒坠落。
当气温降低结冰时，严禁进行塔吊吊物和电梯升降操作，应等冰化后再进行作业。
从事高空作业，每天上班前班长应按照安全技术措施进行交底，要检查施工环境和作业面的安全防护情况，如脚手架、平台、卷扬机、电器设备、安全网、安全带、安全帽等，检查不合格，严禁作业。
高墩施工安全技术交底
高墩施工安全技术交底一、引言高墩施工是一项复杂而危险的工作，需要严格的安全措施和技术交底，以确保施工人员的安全和工程的质量。
本文将对高墩施工的安全技术进行详细的交底，以提高施工人员的安全意识和技术水平。
二、施工前的准备工作1. 工作人员组织：在进行高墩施工之前，需要合理组织施工队伍，明确各个职责，并进行专项培训和技术交底，确保每个人都了解自己的工作职责和安全要求。
2. 施工前的检查和准备：施工前需要对施工地点进行全面的检查和评估，确保施工场地的平整度符合要求，并清理场地以清除障碍物。
同时，需要进行施工材料和设备的检查，确保其完好并符合质量标准。
三、高墩施工的安全措施1. 高墩安全防护设施：在施工现场需要设置合适的安全防护设施，包括安全网、护栏和防护绳等。
这些设施应当完整、牢固，能够有效地防止工人从高处坠落。
2. 安全帽的佩戴：所有参与高墩施工的工人都必须佩戴安全帽，以防止物体的落下和意外碰撞造成伤害。
3. 安全绳的使用：在高墩施工中，工人必须使用安全绳进行绑扎，以确保在高处工作时有可靠的支撑和防止坠落。
4. 使用安全工具：在高墩施工中，工人必须使用符合标准的安全工具，并严禁使用破损或不合格的工具，以避免意外伤害。
5. 高处作业的安全操作：在高处进行作业时，工人必须站稳，遵循正确的工作姿势，尽量避免身体的过度伸展或扭曲，以减少劳损风险。
四、紧急情况和应急预案1. 火灾事故的应对：在高墩施工中，火灾是一种常见的紧急情况。
施工现场应配置合适的灭火设备，并教育工人如何正确使用灭火器。
同时，应建立好逃生通道，并组织定期的火灾演练。
2. 事故伤员的处理：在施工现场，可能发生伤员事故。
工人应该熟悉基本的急救知识，并在发生事故时迅速采取救护措施，同时及时报告相关部门并寻求医疗援助。
五、施工结束后的清理和整理1. 施工材料和设备的清理：施工结束后，需要及时清理并整理施工现场，包括清理垃圾和遗留物，归还租借的设备和工具，并保持施工现场的整洁和安全。
桥梁高墩施工技术交底(墩柱)
混凝土面， 凿毛后混凝土面必须用水冲洗干净， 保证墩台接头处无污物。 墩柱主要采取塔吊翻模结合人工搭设脚手架的施工工艺完成， 在墩 柱上部设置操作平台。混凝土采取拌合站集中拌合，利用混凝土罐车水 平运输，垂直运输采用混凝土输送泵进行。高墩采取翻模施工法，采取 人工搭设内外脚手架配合的方案，内脚手架作为绑扎钢筋时的内操作 台。采用人工翻转模板与脚手架相结合、混凝土输送泵运送混凝土、塔 吊和吊车吊运材料和模板的施工方法。 翻模是由上、 下二组同样规格的模板组成， 随着混凝土的连续浇筑， 下层混凝土达到拆模强度后，用吊机配合自下而上将模板拆除，接续支 立，如此循环往复，完成桥墩的浇注施工
监理单位： 工程名称 施工内容 主要 内容 施工单位： 合同段
1、墩柱施工技术交底。 2、墩柱钢筋加工及安装施工技术交底。 3、墩柱砼施工技术交底。
一、墩柱施工方法 墩柱施工前，现场技术测量人员放出墩柱四角点及墩柱四角点高 程，墩柱角点位置用钢钉标上，画出墩柱轮廓线后经现场技术员复核合 格后，报监理工程师确验合格后，方可进行下步工序施工。测量及高程 数据以书面交底形式发至现场施工员、工班长。 在承台顶（即桥墩位置）凿除混凝土表面的水泥砂浆，直至到新鲜
二、墩身模板 外模分上、下两节，一次支立而成，利用塔吊将翻模拆除。拆除顺 序按“先下后上，先外后内”的原则进行。用钢尺检查模板的几何尺寸， 正确无误后方可进行立模。 每次安装模板前应先清除模板表面和接缝处 的水泥沙浆等附着污物，清理干净后，在模板表面均匀涂刷脱模剂，并 涂抹均匀。模板利用塔吊进行提升与安装。 接缝采用阴阳锲接头，模板制作精度如下：尺寸误差小于 2mm，倾 斜角偏差小于 1.5mm，孔位误差小于 1mm。模板用槽钢骨架与 6mm 钢板 组焊成整体。施工过程中，两节模板交替轮番往上安装，每一节都立在 已浇筑混凝土的模板上。安装和拆卸模板，提升工作平台以及钢筋等物 品的垂直运输均由塔吊或吊车完成。 当四大块模板组拼成形后， 所有螺栓不必拧紧， 留出少量松动余地。 模板前后方向偏斜的调整通过手拉葫芦拉至正确位置， 左右偏斜的调整 则在模板底边靠倾斜方向的一端塞加垫片实现。 模板之间的缝隙塞有橡 胶条，防止漏浆。调整完毕后，拧紧全部螺栓，即可浇筑混凝土。

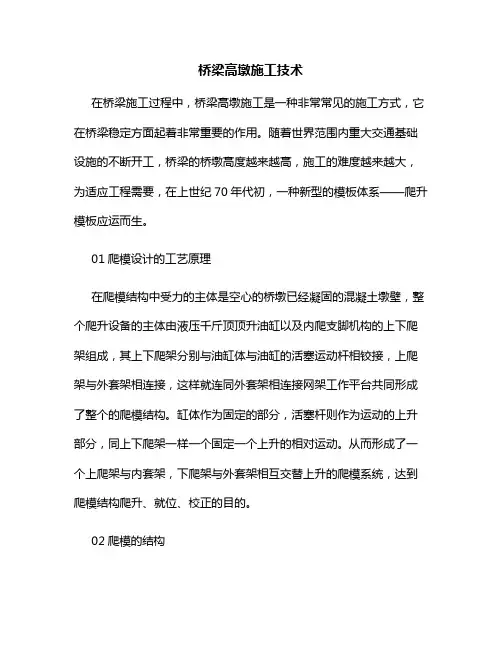

桥梁高墩施工技术
桥梁高墩施工技术在桥梁施工过程中，桥梁高墩施工是一种非常常见的施工方式，它在桥梁稳定方面起着非常重要的作用。
随着世界范围内重大交通基础设施的不断开工，桥梁的桥墩高度越来越高，施工的难度越来越大，为适应工程需要，在上世纪70年代初，一种新型的模板体系——爬升模板应运而生。
01爬模设计的工艺原理在爬模结构中受力的主体是空心的桥墩已经凝固的混凝土墩壁，整个爬升设备的主体由液压千斤顶顶升油缸以及内爬支脚机构的上下爬架组成，其上下爬架分别与油缸体与油缸的活塞运动杆相铰接，上爬架与外套架相连接，这样就连同外套架相连接网架工作平台共同形成了整个的爬模结构。
缸体作为固定的部分，活塞杆则作为运动的上升部分，同上下爬架一样一个固定一个上升的相对运动。
从而形成了一个上爬架与内套架，下爬架与外套架相互交替上升的爬模系统，达到爬模结构爬升、就位、校正的目的。
02爬模的结构爬模的结构相对来说比较简单，概括的说就是分为承重结构以及爬行结构，具体的包括：爬行网架的主工作平台、内外套架、双悬臂双吊钩塔吊、内爬的支脚系统、液压顶等起重设备、模板、支撑系统、控制系统、配套电力系统等。
网架的主工作平台是整个爬模结构的基础的部分，承载着主要的爬升系统的运行，为爬升系统提供了一个工作的平台。
在这个平台上安装塔吊，同时需要用L支脚进行固定，塔吊的下方是用来进行爬升的液压千斤顶升降系统的爬架，用来完成整个爬架的爬行。
03爬模的组装了解了整个爬模系统的结构，其安装的过程就相对明晰了。
为方便工程的进行，确保安装的安全有序，爬模的组装一般选择自下而上的安装顺序，或者是按照工作组进行分别安装，最后通过其他提升设备进行辅助二次组装。
在整个安装的过程中务必保证相连接的各部件之间的紧密性以及准确度，同时由于各部件之间的关联性较强，一旦设计好了安装的顺序后，切忌随意更换安装顺序，造成安装的失败，降低了安装的效率。
还要注意安装过程中各部件之间的润滑以及防尘的处理。
例析四种高墩施工方法的应用及技术
例析四种高墩施工方法的应用及技术1.引言随着高速公路施工越来越多进入山区，施工技术、成本控制以及工期履约的难度越来越大，引进新工艺、新技术、新材料将是我们克服施工技术难题，节约工程成本、提高经济效益、缩短施工工期的有效措施和手段。
目前项目上正在应用的四种高墩施工方法各具特点。
2 四种高墩施工方法的应用实例及工艺流程2.1 爬模施工方法应用实例及施工工艺流程2.1.1 应用实例十房高速公路马蹄山1#桥地处鄂西北山地，桥位处地形起伏跌宕，相对高差较大区内海拔高程一般为410～580m，主墩左幅5#～7#墩、右幅4#～6#墩墩身采用双肢变截面矩形空心墩，纵向每墩双肢外侧均按100：1放坡，左幅8#、右7#墩墩身采用双肢等截面矩形空心墩。
肢间净距均为3m，墩顶尺寸均为300×650cm，壁厚均为70cm。
爬模施工是当前高耸结构物施工中较先进的施工方法，它集模板支架、施工脚手架平台于一体，利用已完成的主体结构为依托随着结构的升高而升高，省去了大量的脚手架，具有快捷、轻巧、操作简单的特点。
根据项目现有的设备情况和技术对马蹄山1#桥主墩施工采用爬模施工。
2.1.2 施工工艺流程第一节段砼浇筑、拆模→安装埋件→安装爬架及模板→第二节段砼浇筑、拆模→安装埋件、导轨和液压系统→爬升爬架→安装下挂架→第三节段砼浇筑、拆模→安装埋件、提升导轨→爬升爬架架→循环第三节段砼浇筑的操作步骤，完成墩身其它节段砼的浇筑。
2.2 翻模施工方法应用实例及施工工艺流程2.2.1 应用实例宜巴高速第14合同段共有十字墩76座，分布于鸳鸯水4号、5号桥及羊河2 号桥，墩高为30～39m。
根据项目的实际情况，十字墩均采用提升翻模法施工，同时在墩身四周搭设钢管脚手架作为施工平台。
首节及墩身前几节施工时可依靠汽车吊起吊模板、钢筋等，汽车吊无法满足墩身施工高度要求时，则以钢管脚手架顶部电动葫芦配合人工进行模板、钢筋的吊装作业方案。
2.2.2 施工工艺流程十字墩身横截面共有16个面，每个倒角由2个面组成加工成1 块倒角模，其它4个面分别加工1块平模，则每层翻模由8块模板拼装组成。

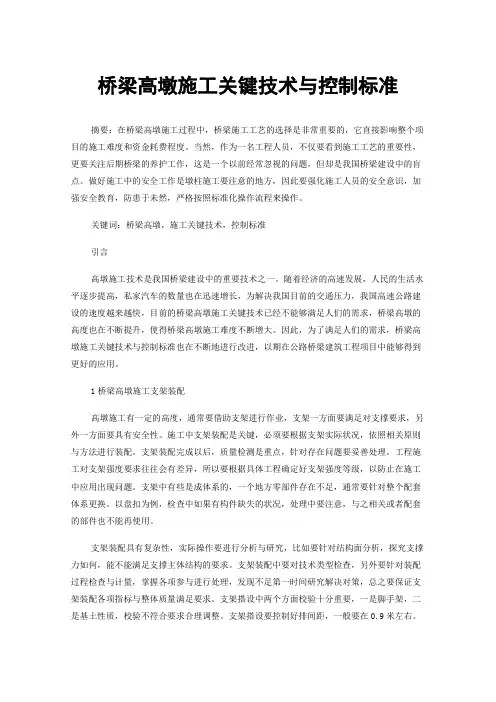

桥梁高墩施工关键技术与控制标准
桥梁高墩施工关键技术与控制标准摘要：在桥梁高墩施工过程中，桥梁施工工艺的选择是非常重要的，它直接影响整个项目的施工难度和资金耗费程度。
当然，作为一名工程人员，不仅要看到施工工艺的重要性，更要关注后期桥梁的养护工作，这是一个以前经常忽视的问题，但却是我国桥梁建设中的盲点。
做好施工中的安全工作是墩柱施工要注意的地方，因此要强化施工人员的安全意识，加强安全教育，防患于未然，严格按照标准化操作流程来操作。
关键词：桥梁高墩，施工关键技术，控制标准引言高墩施工技术是我国桥梁建设中的重要技术之一。
随着经济的高速发展，人民的生活水平逐步提高，私家汽车的数量也在迅速增长，为解决我国目前的交通压力，我国高速公路建设的速度越来越快，目前的桥梁高墩施工关键技术已经不能够满足人们的需求，桥梁高墩的高度也在不断提升，使得桥梁高墩施工难度不断增大。
因此，为了满足人们的需求，桥梁高墩施工关键技术与控制标准也在不断地进行改进，以期在公路桥梁建筑工程项目中能够得到更好的应用。
1桥梁高墩施工支架装配高墩施工有一定的高度，通常要借助支架进行作业，支架一方面要满足对支撑要求，另外一方面要具有安全性。
施工中支架装配是关键，必须要根据支架实际状况，依照相关原则与方法进行装配。
支架装配完成以后，质量检测是重点，针对存在问题要妥善处理。
工程施工对支架强度要求往往会有差异，所以要根据具体工程确定好支架强度等级，以防止在施工中应用出现问题。
支架中有些是成体系的，一个地方零部件存在不足，通常要针对整个配套体系更换。
以盘扣为例，检查中如果有构件缺失的状况，处理中要注意，与之相关或者配套的部件也不能再使用。
支架装配具有复杂性，实际操作要进行分析与研究，比如要针对结构面分析，探究支撑力如何，能不能满足支撑主体结构的要求。
支架装配中要对技术类型检查，另外要针对装配过程检查与计量，掌握各项参与进行处理，发现不足第一时间研究解决对策，总之要保证支架装配各项指标与整体质量满足要求。
高墩专项施工方案
应急预案与处理
制定应急预案
针对可能发生的高墩施工安全事故，制定相应的应急预案。
应急资源准备
提前准备好应急所需的物资、设备和人员，确保应急响应的及时性和 有效性。
应急演练与培训
对应急人员进行培训和演练，提高他们的应急处理能力和响应速度。
应急处置与报告
在发生高墩施工安全事故时，迅速启动应急预案，采取有效措施进行 处置，并及时向上级主管部门报告。
详细描述
该铁路桥梁高墩施工规模庞大，涉及多个高墩的同时施工。为了确保施工进度和安全，施工单位制定 了详细的施工组织方案，合理安排人员、材料和机械的进场时间。同时，采用了预制拼装工艺，提高 了施工效率，减少了现场作业量。
案例四：某大型水利工程高墩施工
总结词
质量要求高、环境保护要求严格
详细描述
该大型水利工程高墩施工对质量和环境保护要求非常严格。为了满足质量要求，施工单 位采用了高性能混凝土和高强度钢材，确保了高墩的耐久性和承载力。同时，在施工过 程中，采取了一系列环保措施，如降噪、减尘、废水处理等，有效降低了施工对环境的
高墩施工的重要性
确保桥梁安全
高墩是桥梁的主要承重结构，其 施工质量直接关系到桥梁的整体 安全和使用寿命。
促进交通发展
高墩桥梁的建设是交通基础设施 发展的重要组成部分，对于提高 交通效率和促进区域经济发展具 有重要意义。
提升工程技术水平
高墩施工对工程技术提出了更高 的要求，推动了相关技术的创新 和发展。
混凝土浇筑质量控制
加强混凝土的搅拌、运输、振捣 和养护，确保混凝土质量符合要求。
材料质量控制
对进场的材料进行质量检查，确 保符合设计要求和规范规定。
质量检测与验收控制
按照相关规范和标准进行质量检 测和验收，确保高墩施工质量符 合要求。
高墩施工技术
三种施工方法对比分析表
序 号
项目
滑模
12 施工进度 0.2m/h
13 模板材质 钢模
14 施工人员 施工电梯、爬梯 上下
喷洒混凝土专用养
15
养护措施
护剂（外模）与蓄 水养护(内模)相结
合。
16
垂直度控 全站仪、铅垂仪、 制措施 垂线
施工方法 爬模
1.0-1.5m/天
木模、钢模 施工电梯、爬梯
二、滑模、爬模及翻模施工
1、模板系统 模板系统由面板、桁架、提升架及其他附属配件组成，在施工中主 要承受混凝土的侧压力、冲击力和滑升时的摩阻力及模板滑空、纠偏时 产生的附加荷载。 面板作为混凝土成型的模具，其质量(刚度、表面平整度)的好坏直 接影响脱模混凝土的成型及表观质量。为了保证质量，面板采用5mm钢 板制作，用50×5角钢作筋肋，高度0.9-1.5m。 桁架主要用来支撑和加固模板，使其形成一个整体。根据经验及侧 压力计算，桁架采用矩形桁架梁(截面尺寸100cm×100cm、 140cm×110cm)，桁架梁主筋采用100×10角钢，主肋采用63×6角钢， 斜肋采用50×5角钢。 桁架与面板的连接采用50×5角钢焊接，焊接时必须保证摆放桁架 的地面水平。
的螺杆，在模板的底部
设有滑道，便于模板做
水平向的移动。塔柱模
板采用的大块模板，脱
模后利用滑道将整块外
模水平移动5Ocm，表面
清理后并重新涂抹脱模 剂。
2、内模
二、滑模、爬模及翻模施工
内模采用组合钢模，高4.5m，由 标准的小块钢模(0.3m×1.5m)或竹胶 板组拼而成,力口劲楞采用双l2槽钢和 间距与外模相对应。
脱模时间
施工方法 爬模 塔吊、缆索吊等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁高墩施工技术分析
一、目前桥梁高墩施工的现状
在桥梁施工过程中，桥梁高墩施工时一种非常常见的施工方式，它在桥梁稳定方面起着非常重要的作用。
随着世界范围内重大交通基础设施的不断开工，桥梁的桥墩高度越来越高，施工的难度越来越大，为适应工程需要，在上世纪70年代初，一种新型的模板体系——爬升模板应运而生。
爬模施工技术的出现极大的降低了高墩施工的难度，简化了施工的步骤，在日本、欧美等国家使用以后迅速在世界范围内推广，我国在上世纪70年代末期也开始使用爬模施工技术。
一开始传入我国以后，主要应用于房地产行业，随着技术的逐渐成熟，在我国的桥梁修建过程中逐渐被采用，并且普及度越来越高。
随着爬模技术在我国桥梁修建中的应用，我国的桥梁高墩施工技术进入了一个新的阶段，极大的提高了我国桥梁修建的效率。
二、桥梁高墩施工中最为关键的技术—爬模施工
1、爬模设计的工艺原理
在爬模结构中受力的主题是空心的桥墩已经凝固的混凝土墩壁，整个爬升设备的主体由液压千斤顶顶升油缸以及内爬支脚机构的上下爬架组成，其上下爬架分别与油
缸体与油缸的活塞运动杆相铰接，上爬架与外套架相连接，这样就连同外套架相连接网架工作平台共同形成了整个的爬模结构。
缸体作为固定的部分，活塞杆则作为运动的上升部分，同上下爬架一样一个固定一个上升的相对运动。
从而形成了一个上爬架与内套架，下爬架与外套架相互交替上升的爬模系统，达到爬模结构爬升、就位、校正的目的。
整个爬模系统的爬模上升都要由内外套架运动来实现。
随着内外套架产生相对运动，爬模也随之产生相应方向的改变。
内套架之间的导向轮能够保证整个系统升的平稳度。
当内外套架产生相对运动时，模也不断的上升,这时塔吊双臂随着爬模的上升而抬升，物料被吊起，当内外套架生相向运动时，爬模下降，塔吊双臂也随之下降，物料被放回地面，整个过程都依赖着内外套架的运动。
2、爬模的结构
爬模的结构相对来说比较简单，概括的说就是分为承重结构以及爬行结构，具体的包括：爬行网架的主工作平台、内外套架、双悬臂双吊钩塔吊、内爬的支脚系统、液压顶等起重设备、模板、支撑系统、控制系统、配套电力系统等。
网架的主工作平台是整个爬模结构的基础的部分，承载着主要的爬升系统的运行，为爬升系统提供了一个工作的平台。
在这个平台上安装塔吊，同时需要用L支脚进行固定，塔吊的下方是用来进行爬升的液压千斤顶升降系统的爬架，用来完成整个爬架的爬行。
在其中间还要安装配电设备以及控制系统。
这个结构的链接过程中，从运输方便、安装以及拆卸便捷的角度考虑在链接时同架结构的构建一律采用万能角铁杆件和连班用螺栓进行连接，这样就会极大的提升整个工程的工作效率。
中心塔吊安装在整个平台的中心，是整个爬升系统的工作手，也是整个工作构建中最为核心的工作部分，同时还要承受爬升过程中产生的重力，这就需要在考虑其承
重能力的同时，还要考虑在施工过程中上料的方面程度，双悬臂双吊钩塔吊在有利于承重的前提下，可以满足双向上料，安全，快捷。
这个爬模系统的运动时通过内外套架的运动来实现的，它是整个系统的发动机。
内爬支脚是爬模系统的第二发动系统，它带动的是整个平台的上下移动。
液压顶升机构是整个爬模系统的动力源泉，靠液压千斤顶的活塞运动产生的推动力，才能支撑整个爬模系统的顺利运行。
3、爬模的组装
了解了整个爬模系统的结构，其安装的过程就相对明晰了。
为方便工程的进行，确保安装的安全有序，爬模的组装一般选择自下而上的安装顺序，或者是按照工作组进行分别安装，最后通过其他提升设备进行辅助二次组装。
在整个安装的过程中五倍保证相连接的各部件之间的紧密性以及准确度，同时由于各部件之间的关联性较强，一旦设计好了安装的顺序后，切忌随意更换安装顺序，造成安装的失败，降低了安装的效率。
还要注意安装过程中各部件之间的润滑以及防尘的处理。
4、爬升的工艺
在混凝土的浇筑过程中采用两层模板，先用一层模板浇筑，浇筑完成后让其自然凝固，在凝固完成后启动爬升的系统，爬升到制定位置之后，拆除下层模板，用钢筋进行固定，然后用另一层模板进行浇筑，这样进行循环浇筑，直至达到建筑要求的高度。
5、墩帽的施工工艺
当主工作平台爬升高度超过设计高度的30厘米时，停止爬升，浇筑到墩身空心段顶标高时停止浇筑，并需要预埋链接螺栓，然后拆除墩壁的内模。
三、目前桥梁高墩施工中其他常见的施工方式
除了现在应用较为广泛的爬模施工技术外，还有几种高墩施工的工艺也较为常见：1、滑模施工
滑模施工的过程中就是将模板挂在工作平台周围的围圈上，通过千斤顶的提升，随着浇筑的进行而提升。
其主要的机构包括内外两侧的模板、工作平台、工作过程中的提升吊篮、提升设备以及灌注过程中的混凝土平台。
2、液压翻模施工
液压翻模施工在高墩施工中也经常会被采用。
它是在有一定强度的混凝土墩身上建立一个液压翻模工作平台，平台的提升的动力是靠千斤顶等液压起重设备，在平台到达合适的高度以后通过吊篮等起吊系统将内外吊挂提升，工程的操作人员是在掉挂上完成对模板的安装、提升以及拆卸工作，并在吊挂上完成钢筋加固等一系列的工作。
四、桥梁高墩施工中几种施工方式的比较
爬模施工与其他两种施工方法相比起经济效益以及施工的便捷程度都适中，也就决定了其应用的广泛性，在其施工过程中能够明显的减少钢筋起重设备的使用，节省人力，施工安全系数较高，在小型、中型桥梁施工中可以非常便捷的开展，但是在较高难度的桥梁施工过程中不建议使用。
滑模施工对工程的空间要求较小，可以在较为狭窄的山区进行，并且工期较短，对人力的需求较少，从而节约了工程的资金，操作较为便捷。
但同样不适合大型工程。
液压翻模施工技术是在滑模施工的基础之上改进而来的一种高墩施工技术，在近几年的桥梁施工中也被逐渐推广，其特点是含盖了滑模施工技术要点的同时，最主要的是可以较大程度改善了滑模施工过程中混凝土表面质量差的缺点。
随着我国大型桥梁工程的不断修建，高墩施工技术的应用也将会越来越频繁，高墩的施工技术也势必会随之发展、完善以适应其工程的需要。
