分励脱扣器原理
分励脱扣器是什么
分励脱扣器是什么分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励脱扣器工作原理解析分励线圈是用来跳闸的，合闸线圈是用来合闸的，合闸线圈吸合所有的常开都闭合，所有的常闭都断开。
分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合.一、分励脱扣器原理图在民用建筑中非消防电源的切除中，强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。

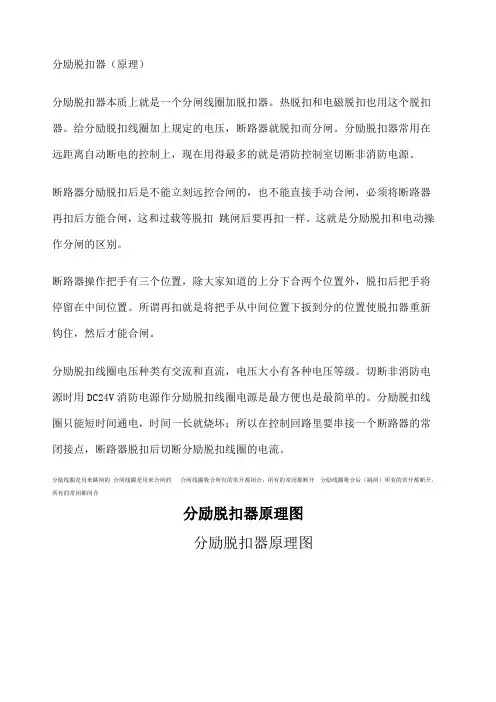

分励脱扣器原理有图)
分励脱扣器（原理）
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合
分励脱扣器原理图
分励脱扣器原理图。
分励脱扣器的工作原理
分励脱扣器的工作原理
分励脱扣器是一种由感应线圈、电容、电阻等元件构成的电路装置，用于从交流电源中提取电能，使得负载在正常工作的情况下免受电源电压波动的影响。
工作原理如下：
1. 感应线圈：通过一个线圈将交流电源中的电能转换为变压电流信号，产生一个感应电动势。
2. 电容：在感应电动势的驱动下，电容开始充电，并存储能量。
3. 电阻：通过与电容并联连接的电阻，放电时阻碍电容器放电速度，使得电容器能够缓慢地释放能量。
4. 负载：电容通过电阻放电，将能量传递给负载，使其工作。
5. 反馈回路：分励脱扣器通过反馈回路控制电容的充放电速度，以使得负载电压保持稳定。
在电源电压波动或突然中断的情况下，分励脱扣器能够通过调节电容的充放电速度，使得负载继续正常工作，并且保持稳定的输出电压。
这种工作原理能够有效地抑制电源电压的剧烈波动，保护负载设备免受损坏。
分励脱扣器原理有图
分励脱扣器原理有图 This model paper was revised by LINDA on December 15, 2012.分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
分励脱扣原理 欠压脱扣器
分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
欠压脱扣器是一个线圈，中间有一个打击脚，卡在断路器机构牵引杆上，使机构始终处于解锁状态，保证无法储能合闸。
（如此时强行储能合闸的话，会使牵引杆断裂）。
当线圈得到足够的电压时，打击脚被吸合，退出牵引杆的运动轨迹，从而断路器可正常合分。
欠压脱扣器技术参数中说其在额定电压的70%~35%可靠动作,它设定了一个欠压段，供用户在不同的用电环境使用，有些地方电压波动较大（象农村），如果设置欠压脱扣器的电压过高，会引起开关频频动作，尤其是居民区单纯的照明电路，这样还会影响正常照明供电，还有一个就是电机启动对电网电压的波动，一般7.5KW以下的电机都是直接启动，如果一个用电户多一些这样的电机，那么你也不可能把欠压脱扣器的动作电压设置过高，不然电机还没启动电源早己跳闸了，所以一般工厂和民用用电的欠压脱扣器的动作电压都设置在低档，（它只起到电压很低或无电压脱扣），否则你这个管电的会跑断脚而无处诉，这就是脱扣器的动作范围设定35%这个下限的道理，不知我的说明是否对你有帮助0%~110%指的分励可靠动作的电压范围，70%为最小值，而超过110%分励本身可能会烧坏。
分励脱扣器原理
分励脱扣器原理
分励脱扣器原理是一种常用于直流电源的电路，用于将输入的直流电压变换为所需的输出电压。
其基本原理是通过根据输出电压的变化，自动调整输入电压来实现电压的稳定。
分励脱扣器主要由比较器、反馈网络和控制电路三部分组成。
比较器用于比较输出电压与参考电压的大小，并输出一个比较结果信号。
反馈网络将输出电压的一部分反馈到比较器的输入端，起到控制的作用。
控制电路根据比较器的输出信号和反馈信号，调整输入电压来实现输出电压的稳定。
当输出电压上升时，比较器会检测到这个变化，并输出一个信号给控制电路。
控制电路会根据比较器的输出信号，调整输入电压的大小。
具体方式可以是通过改变输入电源的极性，或通过控制开关电源的工作状态来实现。
通过适当的控制，输入电压会减小，从而使得输出电压稳定在预设的值。
当输出电压下降时，控制电路也会做出相应的调整，使得输入电压增加，从而使得输出电压维持在预设的值附近。
通过这种反馈控制的方式，分励脱扣器可以实现对输出电压的稳定调节，即使输入电压发生变化，也能够保持输出电压的稳定性。
分励脱扣器在直流电源中的应用非常广泛，可以用于各种需要稳定输出电压的场合。
通过使用合适的反馈网络和控制电路，可以实现不同的输出电压范围和精度要求。
同时，分励脱扣器的工作原理相对简单，性能稳定可靠，成本较低，因此得到了广泛的应用。
分励脱扣器原理
分励脱扣器原理
分励脱扣器是一种用于汽车发动机系统的装置，用于调节发动机的转速。
它的工作原理是通过改变发动机的点火提前角度来调节发动机的转速。
分励脱扣器通常由一个机械装置或电子装置组成。
机械装置通常由一个活塞和一个连杆组成，该连杆连接到曲轴，当发动机转速超过设定值时，连杆会推动活塞向上运动，这会改变曲轴上的点火提前角度。
电子装置则通过感测发动机转速，并通过控制点火系统来调节点火提前角度。
当发动机转速超过设定值时，分励脱扣器会将点火提前角度调整到一个较小的数值，这样可以降低发动机的转速。
这是因为在高速运转时，发动机产生的爆震会更加剧烈，这可能导致发动机过热或损坏。
通过调整点火提前角度，分励脱扣器可以节省燃料，并降低发动机的负荷，从而保护发动机并延长其寿命。
分励脱扣器在汽车发动机系统中扮演着重要的角色，它能够提供更稳定和可靠的发动机转速控制。
通过不断调整点火提前角度，分励脱扣器可以确保发动机在不同负荷和工况下都能够以适当的转速运转。
这不仅提高了发动机的性能和燃油经济性，还增加了驾驶的舒适性和安全性。
分励脱扣器工作原理
分励脱扣器工作原理分励脱扣器是一种常见的电气设备，广泛应用于电力系统中。
它的主要作用是用于电力系统的过电流保护和故障检测。
分励脱扣器能够在电力系统发生过载或短路时，迅速切断电路，保护设备和人员的安全。
接下来，我们将详细介绍分励脱扣器的工作原理。
首先，分励脱扣器是由电磁铁、触发器、触发机构和刀闸等部件组成的。
当电力系统中出现过载或短路时，电流会急剧增大，这时分励脱扣器的电磁铁会受到电流的作用，产生电磁力。
电磁力的作用下，触发器会被吸引，触发机构会被释放，刀闸会迅速切断电路，实现过电流保护的功能。
其次，分励脱扣器的工作原理还涉及到热保护元件。
在电力系统中，除了过载和短路外，还存在着温度过高的危险。
分励脱扣器内部装有热保护元件，当电路温度超过设定值时，热保护元件会自动启动，切断电路，避免设备过热引发火灾等危险情况。
此外，分励脱扣器还具有手动操作功能。
在某些特殊情况下，需要手动切断电路，以保护设备和人员的安全。
分励脱扣器上装有手动操作按钮，只需按下按钮，就可以实现手动切断电路的功能。
总的来说，分励脱扣器的工作原理是通过电磁铁、触发器、触发机构和刀闸等部件的协同作用，实现对电力系统的过电流保护和故障检测。
它能够快速、准确地切断电路，保护设备和人员的安全。
同时，分励脱扣器还具有热保护和手动操作的功能，能够应对各种复杂情况，确保电力系统的稳定运行。
在实际应用中，分励脱扣器是电力系统中不可或缺的重要设备。
它的工作原理和功能特点决定了它在电力系统中的重要性和必要性。
因此，对于电力系统的设计、安装和维护，都需要充分考虑分励脱扣器的作用和使用要求，以确保电力系统的安全稳定运行。
通过本文的介绍，相信大家对分励脱扣器的工作原理有了更深入的了解。
分励脱扣器在电力系统中的作用不可小觑，它的工作原理和功能特点对于电力系统的安全稳定运行至关重要。
希望本文能够帮助大家更好地理解分励脱扣器，为电力系统的设计和运行提供参考和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分励脱扣器（原理）
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合
分励脱扣器原理图
一、分励脱扣器原理图
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块
或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理
断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因
此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3
种。
.
空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用
换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继
电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应
用。
低压断路器的结构和工作原理
自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
自动空气开关工作原理图如
自动空气开关工作原理图低压断路器的工作原理图
1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱
5-热脱扣器 6-欠电压脱扣器 7-停止按钮
自动空气开关的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，
使主触点断开。
三、断路器的基本结构和工作原理（补充）
断路器的基本结构和工作原理了，先附上其结构示意图如下
低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。
下面就重点说说断路器的几个脱扣器：
1、电磁脱扣器
电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
2、热脱扣器
热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下
分开，切断电路起到过载保护的作用。
3、失压脱扣器
失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。
当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。
当电源电压为额定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断
路器掉闸分断。
一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。
4、分励脱扣器
分励脱扣器用于远距离操作低压断路器分闸控制。
它的电磁线圈并联在低压断路器的电源侧。
需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。
在一台低压断路器上同时装有两种或两种以上脱扣器时，则称这台低压断路器装有复式脱扣器。
在具体使用中，分励脱扣侧重于控制，失压脱扣侧重于保护。
