电能表基础知识
电能表的使用和管理
电能表的使用和管理一、电能表基础知识，什么叫交流电，三相四线制的特点：1、电能表,是用来测量电能的仪表，又称电度表，火表。
电能的单位是“千瓦时”（kWh），俗称“度”。
（举例说明：例如一个电饭煲，它的说明书上标注1000W220V，那么这个电饭煲的额定电压为：220V,额定功率为：1000w。
在用电器的额定电压220V，通电1小时，就消耗1度电，假如1度电是1块钱，那么用电器工作一小时的电费就是1块钱。
）2、交流电，是指大小和方向随时间作周期性变化的一种电流。
它的最基本的形式是正弦电流，电流呈现波浪形变化，我国交流电供电的标准频率规定为50赫兹。
供电电源为降低线路损耗采用高压输电，因此社区进线电压一般为10KV或6KV,由高压电网供给，通过高、低压配电屏和降压变压器等变、配电设备，将高压电源（一般为10 kV或6KV）变为低压电源（三相380 V），为照明等设备供电。
3、通常低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用。
线路中相线之间的电压，称为线电压，三根相线间电压为380V，一般供电机使用。
相线与零线之间的电压称为相电压（220V），供居民家庭使用。
4、零线断线的后果如下图所示：当零线在发生断线时，凡连接在断开点以后的单相负载，其火线、零线都带电，但却没有电压，因此，负载无法正常工作；零线一旦断线，采用保护接零的电气设备将失去保护作用，设备一旦漏电将会造成人身触电，这时即使设备不漏电，由于零线本身带有危险电压使设备外壳带电，同样会造成人身触电事故。
因此，零线非常重要。
在日常工作中注意以下几点：1）、多个回路零线共用一个螺栓接总零时，拆开螺栓线，必须将所有用电回路全部停电，否则会有触电的危险。
2）、零线不能装保险或开关，且与相线粗细一致。
二、电能表的工作原理：机械式电能表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。
电能表基础知识培训资料
一、安装式电能表出厂检验项目：（JJG 596-1999）A 、工频耐压试验B 、直观检查和通电检查C 、启动、潜动试验D 、校核记度器示数E 、确定电能测量基本误差F 、确定电能测量标准偏差估计值G 、确定日计时误差和时段投切误差H 、确定需量误差I 、确定需量周期误差二、电能表基本功能及扩展功能介绍（以FX 系列多功能表为例）1 电能计量功能（该功能参数详见附录C 的10.～25.04项）电能测量四象限的定义:测量平面的横轴表示电压向量U （固定在横轴），瞬时的电流向量用来表示当前电能的输送，并相对于电压相量U 具有相位角Φ。
逆时针方向Φ角为正。
四象限的示意图如图1所示：A —有功电能；R —无功电能；R L —感性无功电能；R C —容性无功电能 图1 电能测量四象限定义 注：此图与国标表示的方式不同，但内容是相同的。
注1：正向有功电能的计量方法取决于87.40项（“有功电能计量方式选择”）的内容。
当87.40为 =00时正向有功电能 = 正向有功 （实际）=01时正向有功电能 = 正向有功（实际） +反向有功（实际）输入有功（+A ）输出有功（-A ）注2：正向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）正向无功电能 = I象限无功 +II象限无功=01时（用户表）正向无功电能 = I象限无功 +IV象限无功=02时（电厂表）正向无功电能 = III象限无功 -II象限无功注3：反向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）反向无功电能 = III象限无功 +IV象限无功=01时（用户表）反向无功电能 = II象限无功 +III象限无功=02时（电厂表）反向无功电能 = I象限无功 +IV象限无功注4：当87.50为02方式时，正向无功可能为负数，电表将显示负号“-”，此负号只显示不通讯。
电表基础知识培训手册
电能表基础知识培训手册批准：生效日期：目录一．电能表的分类 (3)1、机械式电能表 (3)2、电子式电能表 (3)3、电子式电能表相对机械表的优点 (3)4、电子式电能表分类 (4)二．电能表的介绍 (5)1、表型的分类： (5)2、电能表的命名规则： (5)3、规格型号对照表 ............................................................................................................... 错误！未定义书签。
三、发电、输电、配电与电能表的适用场合 (6)1、发电 (6)2、输电 (6)3、配电 (6)4、电能计量装置的分类及电能表的适用场合 (6)四、电子式电能表的常规知识 (8)1、电能表面板上常见的符号及内容 (8)2、电能表的一般组成 (8)五、电子式电能表的行业标准 (9)1、标准的分类 (9)2、硬件设计、制造、检验标准 (10)六、电子式电能表常见名词 (10)1行业术语 (10)2电能表有关的名词 (11)七、电能表生产流程图 (14)八、常用IC的特点简要介绍 (15)1、计量芯片ADE7755 (15)2、计量芯片RN8209—南京日新科技有限公司 (16)3、载波芯片—青岛东软载波科技股份有限公司 (17)4、载波芯片—青岛鼎信通讯有限公司 (17)5、载波芯片--北京福星晓程电子科技股份有限公司 (17)6、载波芯片--弥亚微电子（上海）有限公司 (18)7、远程载波介绍 (18)8、电力中RS485总线传输与电力载波传输的区别 (19)一．电能表的分类从原理上区分共有3类表计1、机械式电能表机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动。
2、电子式电能表电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的。
电表常用知识点总结
电表常用知识点总结电表是用来测量电能消耗量的仪表，主要由电能计量表、显示装置、电流互感器、电压互感器、计量装置等部件组成。
其中，电能计量表是电表的核心部件，负责测量和记录电能消耗量。
2. 电表的工作原理电表的工作原理基于电磁感应和电压电流的测量。
通过在电流互感器和电压互感器中感应出来的电流和电压信号，经过计量装置内部的运算和处理，最终实现对电能消耗量的准确测量。
3. 电表的类型根据功能和用途，电表可以分为普通电能表、多功能电能表、预付费电能表等。
另外，根据显示方式，还可以分为机械式电表和电子式电表。
4. 电表的安装电表的安装需要满足一定的技术要求和安全标准，一般需要由专业人员进行操作。
安装时要注意电表位置、连接线路、接地等细节，确保安装正确和可靠。
5. 电表的使用使用电表时需要注意保持电表周围的环境整洁、通风和防潮，定期对电表进行检查和维护，确保电表的准确性和可靠性。
另外，使用电表时要注意避免电表被恶意破坏或擅自调整。
6. 电表的维护电表的维护工作包括定期检查电表的准确性、定期进行标定和校验、定期清洁电表表面和内部等。
维护工作可以延长电表的使用寿命，保持电表的准确性。
7. 电表的故障处理电表故障包括电表指针不转、电表显示异常、电表严重偏差等。
面对电表故障，用户应该及时报修并由专业技术人员进行处理，切勿私自维修或更换电表。
8. 电表的计费方式电表的计费方式一般包括按度计费和按时计费两种方式。
按度计费是按照用户实际用电量进行计费，按时计费是按照用户用电的时间长度进行计费。
9. 电表的数据读取电表的数据读取可以通过电表本身的显示装置来实现，也可以通过远程抄表系统来实现。
远程抄表系统可以实现自动化抄表和远程监控，提高抄表效率和准确性。
10. 电表的违法问题处理对于擅自改装电表、私自调整电表等违法行为，相关部门应当依法予以处理，并追究相关责任人的责任。
用户应当自觉遵守用电规章制度，合法使用电表。

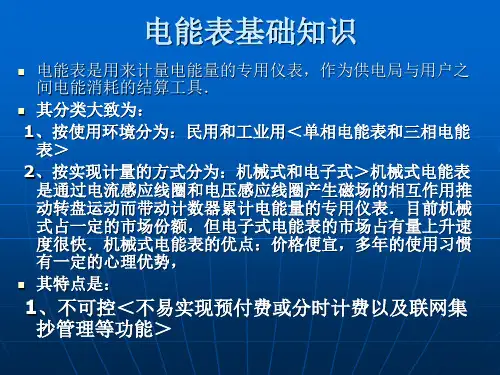

电能表基础知识
1、不可控＜不易实现预付费或分时计费以及联网集 不可控＜ 抄管理等功能＞ 抄管理等功能＞
2、过载能力弱＜突变大的电流易烧毁电表＞计量精度做不 高，一般只能作２极以上的表： 3、不防窃电＜安装位置、磁场、短接等均有影响其精度＞. 、不防窃电＜安装位置、磁场、短接等均有影响其精度＞. 电子式电能表就是针对上述缺点而发展起来的，基本克服 了机械式电表的缺点．经过近十年的发展，目前电子式电 能表的技术已经成熟，功能满足用户需求，性能可靠．特 别是预付费＜ＩＣ卡＞电表实现先付费后用电的功能和复 费率电能表实现分时计费的功能得到用户的欢迎．
计量参数、管理参数
1）计量参数：不能进行编程，随时间、事件发生变化的参 数。如电量、需量、电池工作时间、电表运行时间、事件 记录、电压、电流、频率、功率因数等。 2）管理参数：能进行编程，不随时间改变的参数。如表号、 用户号、设备号、费率数、轮显方式、轮显编码、键显编 码等。 百分数误差（电表误差计算公式） 百分数误差=（表记录的电能或预置电能―真值电能）/ 百分数误差=（表记录的电能或预置电能―真值电能）/真 值电能× 值电能×100% 最大需量 在指定的时间区间内，需量周期（如15分钟）中测得的平 在指定的时间区间内，需量周期（如15分钟）中测得的平 均功率最大值。如当前月中。
第五部分为型号，由数字或字母组成。
三相电子式多功能电能表
挂钩 表盖螺钉 红外通讯 上翻键
LCD
下翻键 底座 编程键
面牌
表盖 端盖 端盖螺钉 端盖螺钉
一块多功能电能表
电表铭牌组成
每块电表的铭牌应有下列信息内容： 1）制造厂名称或商标和制造厂地址 2）型式名称和认可标志的位置 3）适合电能表的相数和线数，此标志可以由标 的图形符号代替 4）系列号和制造年份 5）参比电压 6）基本电流和额定最大电流 7）参比频率以H z表示 ）参比频率以H z表示 8）电能表的等级指数 9）电能表常数
电能表基础知识

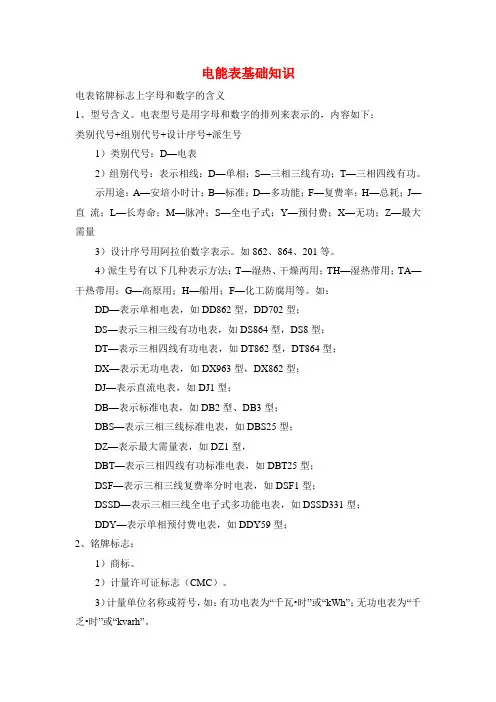

电能表基础知识电表铭牌标志上字母和数字的含义1、型号含义。
电表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号1）类别代号：D—电表2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。
示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量3）设计序号用阿拉伯数字表示。
如862、864、201等。
4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。
如：DD—表示单相电表，如DD862型，DD702型；DS—表示三相三线有功电表，如DS864型，DS8型；DT—表示三相四线有功电表，如DT862型，DT864型；DX—表示无功电表，如DX963型，DX862型；DJ—表示直流电表，如DJ1型；DB—表示标准电表，如DB2型、DB3型；DBS—表示三相三线标准电表，如DBS25型；DZ—表示最大需量表，如DZ1型，DBT—表示三相四线有功标准电表，如DBT25型；DSF—表示三相三线复费率分时电表，如DSF1型；DSSD—表示三相三线全电子式多功能电表，如DSSD331型；DDY—表示单相预付费电表，如DDY59型；2、铭牌标志：1）商标。
2）计量许可证标志（CMC）。
3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。
4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。
电表的名称及型号5）基本电流和额定最大电流。
基本电流（也叫标定电流）是确定电表有关特性的电流值，以Ib表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以Imax表示。
电能表基础知识
教育训练教材制作版本日期姜升A02012/3/22目录1电能表的基本常识电能表功能模块介绍2生产工艺流程3•电子式电能表是根据电能测量原理利用电子电路来实现电能计量。
•电子式电能表优点：–可靠性和耐用性高–更高精度高精度–支持非线性和低功率因数负载–易于校表–防篡改数据–自动抄表和远程抄表•结构：•感应式、机电一体式、电子式应式体式子式•相别及接线方式，单相表、三相三线表和三相四线表•单相表三相三线表和三相四线表•费率方式：单费率电能表多费率电能表•单费率电能表，多费率电能表•电子式与感应式电表的比较类别感应式电能表电子式电能表准确度（级）0.5～3.00.01～1.0频率范围（Hz）45～5540～2000启动电流0.003 0.001外磁场影响大小安装要求严格不太严格过载能力4倍6～10倍功耗大小电磁兼容性好一般日常维护简单较复杂功能单一完善、可扩展●脉冲常数●每千瓦时输出的脉冲数，imp/kWh；如3200imp/kWh，代表每度电闪3200个脉冲。
p，个冲●准确度等级●电能表的准确度等级用百分比误差表示：电能表的准确度等级用百分比误差表示●例如2.0级，表明该电能表在按检定规程检例，表明该电能表在按检定规程检验其误差时，其百分比误差r(％)的绝对值不允许超过20允许超过2.0。
•电能表基本构成牌上盖铭牌（面板）显示器底壳铭牌（编程）按键IC卡座盖板端钮盒端钮盖辅助端子接线柱（接线端子）通信模块盒类别代号组别代号结构代号功能代号设计序号辅助说明D-电能表D-单相S -全电子Y-预付费阿拉伯数字字母或数字式S-三相三线F-复费率(厂家代号) （附加标注）多T-三相四线D-多功能B-标准电能I-载波抄表表Z-最大需量X-无功电能代表单相如：我们公司生产的DDSI1257，代表单相电子式载波电能表•电能表的组成电源模块存储模块作用：给电表提供工作电源。
◆线性电源优点：纹波小调整率好对外干扰小•优点：纹波小，调整率好，对外干扰小•缺点：体积大，效率较低。
电能表基础知识
3） 铭牌标志：每只出厂的电能表在表盘上都有一块铭牌。通常标注了名称、型号、准确度等级、电能计算单位、标定电流和额定最大电流、额定电压、电能表常数、频率等项标志、国批机电产品许可标识、质量技术监督部门的标识等。
4） 电能表名称：单相电能表、三相三线有功电能表、三相四线有功电能表、三相无功电能表等。
11、什么叫需量？什么叫最大需量？区间式最大需量为什么有时比滑差式最大需量小？
答：需量——需量周期内测得的平均功率。(我国一般需量周期规定为15min。)
最大需量——在指定的时间区内需量的最大值。(指定的时间区间通常为一个月。)
(国家一般把15min平均功率叫需量。分别按滑差时间1、3、5、15min求得需量的最大值称为最大需量。) 来源:输配电设备网
六)防窃电电能表
1、简述六种电子式电能表的防窃电办法。
答：①防反接电流线窃电；
②防表外短接电流线窃电；
③使用防窃电专用计量芯片；
④防断TV窃电；
⑤防软件窃电；
ቤተ መጻሕፍቲ ባይዱ
⑥利用远方通信实时监测防窃电。
2、简述防软件窃电的方法。(P160)
滑差式需量——从任意时刻起，按小于需量周期的时间递推测量需量的方法，所测得的需量。(递推时间叫滑差时间。)
区间式需量——从任意时刻起，按给定的需量周期递推测量需量的方法，所测得的需量。(滑差时间为15min称为区间式需量。)
简述滑差式最大需量的含义是什么？
12、我国计算需量窗口时间最常用为 15min ，滑差时间最常用为 15min 。
13、什么叫电压合格率？
答：电压合格率是供电质量考核指标之一。根据规定：
电压合格率=(合格电压运行时间/电压考核范围内的运行时间)×100%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表基础知识
一、电能表定义
电能表,是用来测量电能的仪表，又称电度表，火表，千瓦小时表。
二、电能表的分类
1. 按结构及工作原理分：感应式电能表；电子式电能表。
电子式电能表进一步又可分为全电子式电能表和机电一体式电能表。
2. 按准确度等级分：
普通级：0.2S，0.2，0.5S，0.5，1.0，2.0，5.0级，用于测量电能。
精密级：0.01，0.05级，主要作为校验普通级电能表的校验基准。
3. 按用途分：
(1)有功电能表。
用于测量有功电量。
(2)无功电能表。
用来计量发、供、用电的无功电能。
(3)预付费电能表。
预付费电能表又叫做定量电能表、IC卡电能表，除了具有普通电能表的计量功能外，特别的是用户先买电，买电后才能用电，若用完电后用户不继续卖电，则自动切断电源停止供电。
(4)复费率电能表。
复费率电能表是按指定时段分别按要求计量各时段的用电量及总用电量的电能表。
(5)多功能电能表。
除了计量有功(无功)电能外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。
(6)载波电能表。
载波电能表就是具有载波抄表功能的电能表。
4. 根据接入电源的性质可分为：交流电能表和直流电能表。
5. 按照表计的安装接线方式可分为：直接接人式和间接接入式(经互感器接入)；其中由于测量电路的不同，通常又分为单相电能表、三相三线电能表和三相四线电能表。
6. 按平均寿命的长短，单相感应式电能表又分为:普通型和长寿命技术电能表。
按照规程规定，普通型感应式电能表在使用5年后就要进行抽检，当抽检不合格时就要进行轮换。
而长寿命技术电能表是指平均不修理的有效使用时间在20年及以上的感应式电能表。
三、电能表型号及意义
第一部分：类别代号：D ：电能表
第二部分：组别代号：
第一字母：D：单相；S:三相三线；T:三相四线；X:无功
第二字母：F:复费率表；S:电子式；D:多功能；Y:预付费
第三部分：设计序号：阿拉伯数字
第四部分：改进序号：用小写的汉语拼音字母表示
例如：DTSF666表示（三相四线电子式复费率电能表）
四、电能表的工作原理
1. 感应式电能表的工作原理：
当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。
负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。
即转矩的大小跟负载消耗的功率成正比。
功率越大，转矩也越大，铝盘转动也就越快。
铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝
盘的转速成正比，铝盘转动得越快，制动力矩也越大。
当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。
负载所消耗的电能与铝盘的转数成正比。
铝盘转动时，带动计数器，把所消耗的电能指示出来。
2. 电子式电能的工作原理：
电能计量的理论基础为：单相有功功P=U·I·cosφ那如何将理论转换为实际呢？其工作原理框图如下图所示。
被测量的高电压u、大电流i经电压变换器和电流变换器转换后送至乘法器M，乘法器M完成电压和电流瞬时值相乘，输出一个与一段时间内的平均功率成正比的直流电压U，然后再利用电压／频率转换器，U被转换成相应的脉冲频率f，将该频率分频，并通过一段时间内计数器的计数，显示出相应的电能。
五、使用中注意事项
1、普通计量型电能表。
不要超负荷用电，长时间超负荷用电会使计量不准，直至表具烧毁。
2、预付费型电能表。
注意电表的报警提示并及时购电。
要了解预付费型电能表的基本特性，如：“超负荷”会自动断电以及表上的各类错误提示，并应随时掌握自己电表的运行情况，发现问题及时与管理部门取得联系。
3、多功能型电能表。
应了解不同时段的电价，尽量避开高峰区，多用低价电。
4、总线型远传电能表和电力载波远传电能表使用时不要超负荷用电。
