CAD个人经验(框量算量的几种方法)
CAD中实现精确测量的技巧与方法
CAD中实现精确测量的技巧与方法CAD软件是工程设计中常用的工具之一，它能够帮助工程师们实现精确的设计和测量。
在CAD软件中，有许多技巧和方法可以帮助我们更准确地进行测量，本文将介绍一些常用的技巧和方法。
首先，我们可以使用CAD软件中的几何约束功能来实现精确测量。
几何约束可以将图形中的元素按照特定的关系进行连接，从而实现对其进行精确测量。
例如，我们可以使用水平和垂直约束将两个线段精确地连接在一起，或者使用垂直约束将一个线段与一个圆弧精确地连接在一起。
通过使用几何约束，我们能够在CAD软件中实现精确的测量和设计。
其次，我们还可以使用CAD软件中的偏移功能来实现精确测量。
偏移功能可以将图形中的元素按照指定的距离进行平移，从而实现精确的测量。
例如，我们可以使用偏移功能将一个线段平移一个指定的距离，并生成一个平行于原线段的新线段，从而实现两个线段之间的精确测量。
通过使用偏移功能，我们能够在CAD软件中轻松地进行各种精确测量。
此外，CAD软件中还有一些其他实现精确测量的技巧和方法。
例如，我们可以使用CAD软件中的长度和角度测量工具来快速准确地测量线段的长度和角度。
我们还可以使用CAD软件中的坐标定位功能来精确定位图形中的元素，并实现精确测量。
另外，CAD软件中的阵列功能和缩放功能也可以帮助我们实现精确测量和设计。
总结起来，CAD软件中实现精确测量的技巧和方法包括使用几何约束、偏移功能以及其他测量工具和功能。
通过运用这些技巧和方法，我们能够在CAD软件中轻松实现精确测量，提高工程设计的准确性和效率。
当然，为了更好地掌握这些技巧和方法，我们还需要不断地练习和探索，在实践中不断提升自己的CAD技能。
希望本文的内容能够对大家在CAD软件中实现精确测量提供一些帮助和启示。

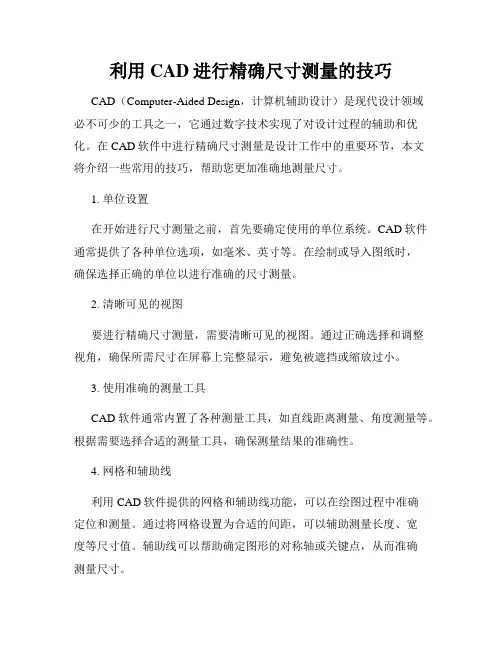

利用CAD进行精确尺寸测量的技巧
利用CAD进行精确尺寸测量的技巧CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域必不可少的工具之一，它通过数字技术实现了对设计过程的辅助和优化。
在CAD软件中进行精确尺寸测量是设计工作中的重要环节，本文将介绍一些常用的技巧，帮助您更加准确地测量尺寸。
1. 单位设置在开始进行尺寸测量之前，首先要确定使用的单位系统。
CAD软件通常提供了各种单位选项，如毫米、英寸等。
在绘制或导入图纸时，确保选择正确的单位以进行准确的尺寸测量。
2. 清晰可见的视图要进行精确尺寸测量，需要清晰可见的视图。
通过正确选择和调整视角，确保所需尺寸在屏幕上完整显示，避免被遮挡或缩放过小。
3. 使用准确的测量工具CAD软件通常内置了各种测量工具，如直线距离测量、角度测量等。
根据需要选择合适的测量工具，确保测量结果的准确性。
4. 网格和辅助线利用CAD软件提供的网格和辅助线功能，可以在绘图过程中准确定位和测量。
通过将网格设置为合适的间距，可以辅助测量长度、宽度等尺寸值。
辅助线可以帮助确定图形的对称轴或关键点，从而准确测量尺寸。
5. 对象捕捉CAD软件通常提供了对象捕捉（Object Snap）功能，它可以吸附到图形上的特定点或线段，进行精确的测量。
例如，通过开启端点捕捉，可以轻松测量两个线段之间的距离。
6. 使用标注工具标注（Dimensioning）是CAD软件中常用的功能之一。
通过在绘图中添加标注，可以直观地显示尺寸信息。
在添加标注时，选择合适的标注类型，并确保标注的位置准确、清晰可读。
7. 高级测量工具除了基本的测量工具外，CAD软件通常还提供了一些高级的测量工具，如曲线长度测量、表面积测量等。
根据需要，使用这些工具可以更加准确地测量复杂图形的尺寸。
8. 尺寸约束CAD软件中的约束功能可以帮助保持尺寸的准确性和稳定性。
通过应用尺寸约束，可以确保设计要素的比例和关系保持不变。
在进行尺寸测量时，检查并修正任何可能破坏约束的情况。
CAD中的测量与标注工具与技巧
CAD中的测量与标注工具与技巧CAD软件是现代设计领域中不可或缺的工具，它在许多领域的应用得到了广泛的认可。
在CAD软件中，测量和标注是重要的功能，它们可用于确保设计的准确性和完整性。
本文将介绍CAD中的测量与标注工具和一些技巧，帮助用户更好地使用CAD软件。
首先，CAD软件提供了多种测量工具，以帮助用户获得设计元素的准确尺寸和距离。
其中一种常用的测量工具是尺寸工具。
通过选择设计元素并指定尺寸点，用户可以获得两点之间的距离、直线或曲线的长度等信息。
另一种常用的测量工具是角度工具，它可以帮助用户测量两条直线或曲线之间的夹角。
使用这些测量工具，用户可以在CAD软件中准确测量各种设计元素的尺寸和角度。
此外，CAD软件还提供了丰富的标注工具，以帮助用户标记设计元素的重要信息。
其中一个常用的标注工具是注释工具。
用户可以通过选择设计元素并指定注释点，在设计元素附近添加文字注释或标签。
这样，在查看设计时，用户可以很容易地了解到设计元素的具体信息，如材料、尺寸等。
另一个常用的标注工具是尺寸标注工具。
用户可以通过选择设计元素并指定尺寸点，在设计元素上添加尺寸标注，以标示出设计元素的具体尺寸。
通过使用这些标注工具，用户可以在CAD软件中清晰地标注设计元素的重要信息。
除了基本的测量和标注工具外，CAD软件还提供了一些高级的测量与标注技巧，以提高设计的准确性和效率。
例如，使用CAD软件的“捕捉”功能可以帮助用户将测量和标注点对齐到设计元素的特定点上，如端点、中点、垂直点等。
通过启用捕捉功能，用户可以更轻松地选择和标注设计元素的特定点，提高工作效率。
另一个技巧是使用CAD软件的“自动对齐”功能。
这个功能可以在标注时自动调整标注的位置和方向，确保标注的清晰可读。
通过使用自动对齐功能，用户可以快速创建清晰的标注，节省时间和精力。
此外，CAD软件还提供了一些常用的快捷键和命令，使用户可以更快速地进行测量和标注操作。
例如，通过使用“DDIM”命令，用户可以快速创建直线或曲线的尺寸标注。
CAD个人经验(框量算量的几种方法)-推荐下载
一、PL 多段线 适用所有形状面积框量
（注意一点用 PL 时，最好线宽上加上一点宽度、或鲜艳的颜色来突显，以免算重，算漏。）
框量步骤：
1、直边规则形
如右图面积的框量，一个卫生间，一个卧室
卫生间框量 ⒜ 用 PL 多段线命令
二、 面积查询方法几种
1、用面积命令 AREA 也可以简化为 AA
2、用 LI 列表命令 方法一：先选择刚 PL 框出的线，然后输入 LI，空格，跳出如下窗口 方法二：先输入 LI 空格，选择多段线，再空格，这样也可以。
3.用特性（快捷键 CTRL+1） 选择多段线即可看在特性中看不了要用到对象捕捉（快捷 F3），所以大致提一下，设置如图 右键对象捕捉，弹出如下菜单
最近点：如上面捕捉圆弧上的一点时，需勾选（其它的捕捉，请看 CAD 帮忙）
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

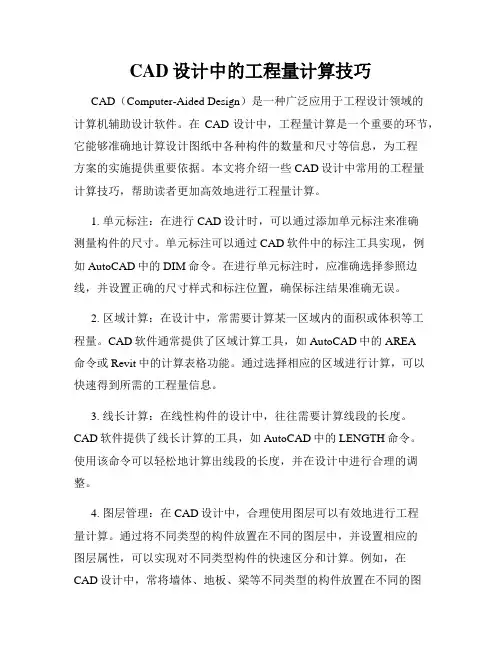

CAD设计中的工程量计算技巧
CAD设计中的工程量计算技巧CAD（Computer-Aided Design）是一种广泛应用于工程设计领域的计算机辅助设计软件。
在CAD设计中，工程量计算是一个重要的环节，它能够准确地计算设计图纸中各种构件的数量和尺寸等信息，为工程方案的实施提供重要依据。
本文将介绍一些CAD设计中常用的工程量计算技巧，帮助读者更加高效地进行工程量计算。
1. 单元标注：在进行CAD设计时，可以通过添加单元标注来准确测量构件的尺寸。
单元标注可以通过CAD软件中的标注工具实现，例如AutoCAD中的DIM命令。
在进行单元标注时，应准确选择参照边线，并设置正确的尺寸样式和标注位置，确保标注结果准确无误。
2. 区域计算：在设计中，常需要计算某一区域内的面积或体积等工程量。
CAD软件通常提供了区域计算工具，如AutoCAD中的AREA命令或Revit中的计算表格功能。
通过选择相应的区域进行计算，可以快速得到所需的工程量信息。
3. 线长计算：在线性构件的设计中，往往需要计算线段的长度。
CAD软件提供了线长计算的工具，如AutoCAD中的LENGTH命令。
使用该命令可以轻松地计算出线段的长度，并在设计中进行合理的调整。
4. 图层管理：在CAD设计中，合理使用图层可以有效地进行工程量计算。
通过将不同类型的构件放置在不同的图层中，并设置相应的图层属性，可以实现对不同类型构件的快速区分和计算。
例如，在CAD设计中，常将墙体、地板、梁等不同类型的构件放置在不同的图层中，通过调整图层的显示和隐藏，可以方便地进行相应构件数量的计算。
5. 数量表生成：在大型项目中，常需要生成详细的工程量数量表。
CAD软件通常提供了生成数量表的功能，如Revit中的计量工具。
通过选择相应的构件以及计量参数，CAD软件可以自动生成符合项目要求的数量表，减少了手动统计的时间和工作量。
6. 参数化设计：在CAD设计中，参数化设计是一种提高工程量计算效率的有效方法。
CAD快速统计数量的2种方法2016
Cad统计图块数量的2种方法一．对象选择过滤器1.打开需要统计的图纸，找到统计区域。
2.打开“对象选择过滤器”（快捷键：fi）3.不管对象选择过滤器列表里有什么，点“清除列表”（这步为了统计条件的准确性必须做，若列表为空可省略，不过点一下也不费力吧4.点击“添加选定对象”跳到cad图纸页面5.选择要统计的图块，弹回对象选择过滤器。
6.删除不需要统计条件（这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块，如苗木；所以只留下“块名”和“对象”两项即可，如果有特殊约束条件可以视情况选择限定条件）7点击“应用”弹回cad绘图窗口，框选要统计的区域。
8.框选之后在文本信息栏里就会显示找到对象的数量了。
如果再次确认的话就把所有的对象都选择了；至此方法一结束。
二．快速选择1.打开需要统计的图纸，找到统计区域。
2.找到要统计的块对象，查到块对象的名称。
方法推荐2种：①在块上双击鼠标左键，弹出“增强属性编辑器”增强属性编辑器里有对应的块名称。
②打开“修改特性”对话框（快捷键ch），在修改特性内找到对应的块名称。
3.记住要统计的块名称，回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。
4．现在区分统计整个图纸和指定区域两种图块数量。
○1整个图纸：直接在步骤3之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”（直接输入也可）——点击确定。
弹回绘图窗口后，在任务提示栏内就会显示“已选择**个项目，块数量统计完毕。
（F2可调出文本窗口方便查看）○2指定区域图块数量统计：在步骤3之前先将要统计的区域框选，然后按步骤3往后进行。
做步骤4时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量，则这步选择“当前选择”。
其他设置同○1整个图形中设置。
确定之后弹回绘图窗口，任务提示栏显示“已选定**个项目”，至此统计完毕。
（F2弹出文本窗口，查看统计数量）。
实用技巧带你掌握CAD工程量算
实用技巧带你掌握CAD工程量算CAD（计算机辅助设计）软件在工程设计中起着至关重要的作用。
它不仅可以实现快速绘图和设计，还可以进行工程量算，为工程项目提供精确的成本估算。
本文将介绍几个实用的技巧，帮助你更好地掌握CAD工程量算。
第一项技巧是合理设置CAD图纸的比例尺。
在进行工程量算之前，确保CAD图纸的比例尺与实际工程尺寸相匹配非常重要。
通过选择正确的比例尺，可以确保工程量算的准确性。
在CAD软件中，你可以通过设置视图比例尺来实现这一目标。
具体操作方法是通过调整CAD视图的缩放比例来使图纸的尺寸与实际尺寸一致。
第二项技巧是正确使用CAD的测量工具。
CAD软件通常提供了测量长度、面积和角度等工具，这些工具对于工程量算非常有用。
通过选择合适的测量工具，你可以快速准确地测量出工程图纸上的各个尺寸。
在测量长度时，你可以使用CAD中的直线测量工具；在测量面积时，你可以使用CAD中的多边形测量工具；在测量角度时，你可以使用CAD中的角度测量工具。
记住，确保你选择的是正确的测量单位（如米、厘米或英尺）。
第三项技巧是合理使用CAD的标注工具。
在工程量算中，标注图纸上的尺寸非常重要。
CAD软件通常提供了各种标注工具，包括直线标注、半径标注和角度标注等。
通过正确使用这些标注工具，你可以将工程图纸上各个尺寸标注出来，以便后续的工程量算。
在进行标注时，注意选择适当的标注样式，并保证标注的清晰可读。
第四项技巧是充分利用CAD的图层管理功能。
CAD软件通常提供了图层管理功能，可以将绘图元素分组管理。
这对于工程量算很有帮助。
你可以将不同类型的绘图元素分别放置在不同的图层中，如墙体、地板、天花板等。
在进行工程量算时，你可以根据需要选择相关图层进行参考，快速准确地计算出相应的数量和面积。
同时，图层管理功能还可以帮助你在工程设计过程中更好地组织和管理绘图元素。
最后一项技巧是保存CAD图纸的版本和副本。
在进行工程量算时，CAD图纸的准确性是至关重要的。
CAD绘图中的精确计算与测量技巧
CAD绘图中的精确计算与测量技巧CAD（Computer-Aided Design）是一种广泛应用于工程设计、建筑设计等领域的绘图软件。
在进行CAD绘图过程中，精确计算与测量是非常重要的环节，它们可以确保设计的准确性和质量。
本文将介绍一些CAD绘图中的精确计算与测量技巧，帮助读者更好地运用CAD软件进行绘图工作。
首先，我们来讨论CAD绘图中的精确计算技巧。
在CAD软件中，设计师可以通过输入数值来控制图形的位置和尺寸。
为了确保计算的精确性，我们应该采用一些有效的方法。
第一，合理使用CAD软件提供的精确计算工具。
大部分CAD软件都提供了各种计算工具，比如长度、面积、角度等的计算。
设计师可以利用这些工具来对图形进行精确计算，确保尺寸准确无误。
第二，合理使用CAD软件提供的标尺和网格线功能。
标尺和网格线可以帮助我们更好地观察和测量图形，尤其对于较小的尺寸和角度，标尺和网格线可以提供更直观的视觉辅助。
第三，充分利用CAD软件提供的对齐功能。
对齐功能可以帮助我们将图形以及其中的不同元素对齐到精确的位置。
通过合理使用对齐功能，可以避免图形中的不对称和不精确。
其次，我们来探讨CAD绘图中的测量技巧。
在绘图过程中，测量是必不可少的步骤，它能够确保图形的精确度和一致性。
以下是一些测量技巧供参考。
第一，合理使用CAD软件提供的测量工具。
大部分CAD软件都提供了测量功能，可以帮助我们测量图形的尺寸、角度等。
在进行测量时，我们应该选择正确的测量工具，并按照正确的方法进行测量。
第二，准确标注测量结果。
在CAD软件中，我们可以使用文字、标签等方式标注测量结果。
标注的位置和方式应该符合绘图规范，并且要确保标注的准确性。
第三，合理利用CAD软件提供的辅助线和辅助点。
辅助线和辅助点可以帮助我们更准确地进行测量。
通过合理使用辅助线和辅助点，可以提高测量的准确性和效率。
最后，我们需要注意一些绘图中的常见错误和容易忽略的细节。
比如，在进行测量时，要注意光栅线和像素化等因素的影响，并进行相应的调整。
CAD算量基本操作
CAD算量基本操作一、建立项目1.新建项目：打开CAD软件，选择新建项目，可以选择项目的名称、存储位置和单位等参数。
2.导入项目：如果已经有现成的项目文件，可以导入到CAD软件中进行进一步操作。
二、建立图纸1.线条绘制：在CAD中，可以使用直线、曲线、圆等基本图形工具绘制线条。
2.导入图纸：如果已经有现成的图纸文件，可以将其导入到CAD软件中进行修改和标注。
三、量取尺寸1.线段长度：通过选择线段的两个端点，可以测量线段的长度。
2.圆的半径和直径：选中圆，可测量圆的半径和直径。
3.矩形长度和宽度：选中矩形的两个相邻边，可测量矩形的长度和宽度。
4.角度测量：选中两条线，可以测量它们之间的夹角。
四、绘制标注1.尺寸标注：可以在图纸上绘制尺寸标注，标示出线段、圆、矩形等的尺寸信息。
2.文字标注：可以在图纸上绘制文字标注，标示出图纸中的各种信息，如材料、尺寸、比例等。
3.标注样式：CAD软件提供了多种标注样式和格式，可以根据需求进行选择和修改。
五、创建图层1.新建图层：可以根据需要新建多个图层，用于分别存储不同类型的线条、标注和图形。
1.移动：选择需要移动的线条、标注或图形，拖曳到新的位置。
2.缩放：选择需要缩放的线条、标注或图形，进行等比例或非等比例的缩放操作。
3.旋转：选择需要旋转的线条、标注或图形，进行任意角度的旋转操作。
4.复制：选择需要复制的线条、标注或图形，进行复制操作，方便进行重复的绘制和布局。
七、打印输出1.打印设置：选择打印机、纸张大小、打印比例等参数，进行打印设置。
2.打印预览：可以预览打印输出的内容和效果，进行调整和修改。
3.打印输出：将画好的图纸通过打印机打印输出，得到实际的纸质图稿。
八、保存和导出2.导出图像：将CAD绘制的图形导出为图片文件格式，如JPEG、PNG 等，方便在其他软件或平台中使用。
CAD算量基本操作
CAD基础操作一、基本观点与基本操作1、设置习惯的工作界面1）设置光标大小颜色工具 - 选项 - 选项对话框 - 显示选项卡 - 在十字光标大小栏中拖动滑块。
2）设置画图区颜色1）、空白处右键 - 选项 - 显示 - 颜色 - 图纸、布局 - 一致背景 - 颜色设为黑色 - 应用并封闭2）、选项卡中 - 显示 - 显示图纸背景√撤消 - 确立2、连续、撤除和停止操作1）连续操作：重复履行上一条操作命令，按一次空格或回车键。
2）撤除操作：命令行输入U-回车，能够撤除刚才履行的命令操作。
3）停止命令：停止履行中的命令，按ESC键。
3、缩放与挪动图形1）缩放：鼠标中键滚轮上下转动就是放大和减小。
2）挪动：按住滚轮拖动可挪动图纸4、选择对象1）从左上→右下：矩形框内完好的图形对象才会被选中（出现的是实线矩形框线）2）从右下→左上：矩形框线包括的全部图形都会被选中（出现的是虚线矩形框线）左上→右下右下→左上第二章绘制基本二维图形1、绘制直线：L2、绘制矩形：REC3、绘制正多边形：POL4、绘制圆或圆弧： C5、绘制圆环： DON6、绘制圆弧： ELL第三章编写图形删除对象：E拉伸对象：S挪动对象：M修剪对象：TR 复制对象：CO延申对象：EX 旋转对象：RO打断对象：BR 缩放对象：SC创立圆角：F偏移对象：O分解块： X镜像对象：MI夹点编写第四章算量常用命令1、特征工具栏：ctrl+1或右键-特征，能够看到面积、长度、累计面积等信息。
2、迅速统计数目的方法：FI翻开需要统计的图纸 -fi-消除列表-增添选定对象-跳到图纸页面选择要统计的对象 - 弹回对象选择过滤器 - 删除不需要统计条件一般只留下“块名”和“对象”两项即可- 应用 - 弹回 cad 画图窗口，框选要统计的地区-在文本信息栏显示找到对象的数目。
3、多段线：PL，丈量不规则图形的面积、周长输入命令 pl- 回车 - 画出想算量部分的图型（要封闭）- 鼠标右键 - 特征-在几何图形中能够看到面积和长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

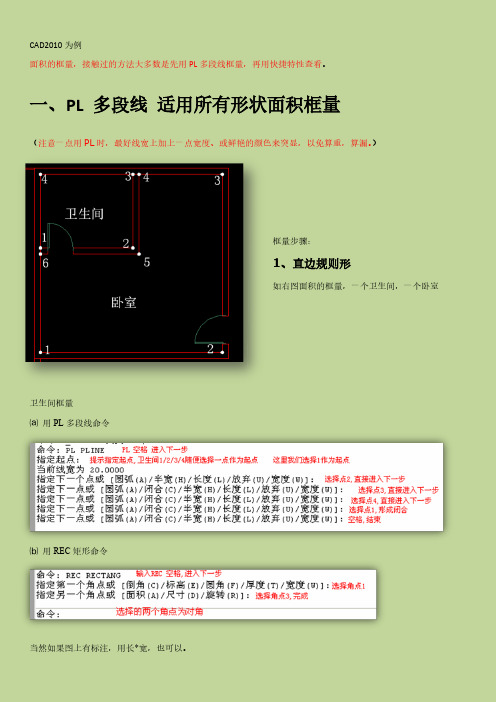

CAD2010为例
面积的框量，接触过的方法大多数是先用PL多段线框量，再用快捷特性查看。
一、PL 多段线适用所有形状面积框量
（注意一点用PL时，最好线宽上加上一点宽度、或鲜艳的颜色来突显，以免算重，算漏。
）
框量步骤：
1、直边规则形
如右图面积的框量，一个卫生间，一个卧室
卫生间框量
⒜用PL多段线命令
⒝用REC矩形命令
当然如果图上有标注，用长*宽，也可以。
接下来框量卧室面积，PL的优势就显现出来了
同样，如果有标注尺寸，直线边围成的面积（如卧室）也可以分成两部分来算。
二、直边不规则形（图一）
但如果遇到图一这样形状的面积框
量，PL的优势就更彻底了
图一的框量基本跟框卧室的一样，就
不重复说了
三、带弧形（图二）
框量步骤如下图
***对象捕捉
用PL画多段线框量时，少不了要用到对象捕捉（快捷
F3），所以大致提一下，设置如图
右键对象捕捉，弹出如下菜单
最近点：如上面捕捉圆弧上的一点时，需勾选（其它的捕捉，请看CAD帮忙）
二、面积查询方法几种
1、用面积命令AREA也可以简化为AA
2、用LI 列表命令
方法一：先选择刚PL框出的线，然后输入LI，空格，跳出如下窗口方法二：先输入LI空格，选择多段线，再空格，这样也可以。
3.用特性（快捷键CTRL+1）
选择多段线即可看在特性中看到长度跟面积，如下图
快捷特性位置（似乎没有快捷键）
打开快捷特性后，当然你选择对象时就会显示出来
注:除面积外,很多不规则的线条长度也可以用PL多段线,一步到位.
三．其它相关
1、在CAD中，输入命令后,必须得空格（或回车）。
用回车的很少，少到几乎没有，印象中遇到过只能用回车的命令，用空格无效。
记不起是什么命令了。
所以别问我。
也可以用鼠标右键代替空格（这个的好处自己体会，表达不来）。
具体设置如下：
工具--->选项
2、电脑屏幕较小
可以把命令窗口隐藏(快捷键
CRTL+9)
觉得视野还不够大的话,可以全屏显示(快捷键CTRL+0)，这时功能区域会被隐藏（全屏显示，当然得在熟悉CAD 命令的基础上）。
