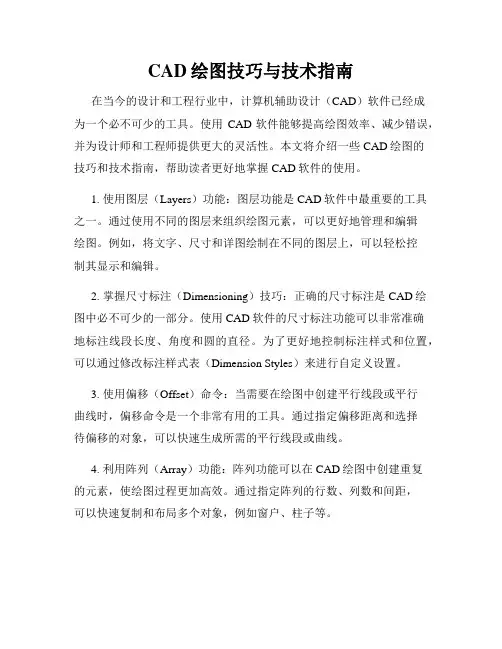

CAD绘图技巧与技术指南
CAD绘图技巧与技术指南在当今的设计和工程行业中，计算机辅助设计（CAD）软件已经成为一个必不可少的工具。
使用CAD软件能够提高绘图效率、减少错误，并为设计师和工程师提供更大的灵活性。
本文将介绍一些CAD绘图的技巧和技术指南，帮助读者更好地掌握CAD软件的使用。
1. 使用图层（Layers）功能：图层功能是CAD软件中最重要的工具之一。
通过使用不同的图层来组织绘图元素，可以更好地管理和编辑绘图。
例如，将文字、尺寸和详图绘制在不同的图层上，可以轻松控制其显示和编辑。
2. 掌握尺寸标注（Dimensioning）技巧：正确的尺寸标注是CAD绘图中必不可少的一部分。
使用CAD软件的尺寸标注功能可以非常准确地标注线段长度、角度和圆的直径。
为了更好地控制标注样式和位置，可以通过修改标注样式表（Dimension Styles）来进行自定义设置。
3. 使用偏移（Offset）命令：当需要在绘图中创建平行线段或平行曲线时，偏移命令是一个非常有用的工具。
通过指定偏移距离和选择待偏移的对象，可以快速生成所需的平行线段或曲线。
4. 利用阵列（Array）功能：阵列功能可以在CAD绘图中创建重复的元素，使绘图过程更加高效。
通过指定阵列的行数、列数和间距，可以快速复制和布局多个对象，例如窗户、柱子等。
5. 学会使用修剪（Trim）和延伸（Extend）命令：修剪和延伸命令可以用于修正线段、圆弧和多线段等对象。
通过选择需要修剪或延伸的对象，按照提示进行操作，可以迅速完成修剪和延伸的过程。
6. 制作块定义（Block Definition）：当需要在绘图中重复使用相同的元素时，可以将其制作成块定义。
通过将选定的对象组合成块并设置块的属性，可以轻松地在绘图中重复使用这些元素，提高工作效率。
7. 多视图绘制（Multiview Drawing）：对于三维物体的绘制，使用多视图绘制技术可以更好地展示物体的各个侧面。
通过绘制正面、侧面和顶视图等多个视图，并进行详细的标注，可以提供更全面和准确的设计信息。
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧CAD（计算机辅助设计）是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。
在进行CAD建筑室内设计制图时，有一些规范和技巧是需要遵循的。
一、CAD建筑室内设计制图规范：1.统一标准：建筑室内设计团队应该制定统一的CAD标准，包括图层设置、尺寸标注、文字字体大小等。
统一的标准可以提高团队协作的效率和图纸的一致性。
2.统一图层设置：在CAD软件中，将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。
比如，将墙体、家具、装饰物等分别设置在不同的图层上。
另外，图层的命名要尽量简洁明了，方便查找和识别。
3.尺寸标注：建筑室内设计制图中，尺寸标注是非常重要的一步，它直接影响着设计的准确性。
尺寸标注应该明确清晰，比如标注墙体的长度、门窗的宽度等。
另外，尺寸标注的文字大小和字体要与整个图纸保持一致。
4.图纸纲要：在大型建筑项目中，建议使用图纸纲要来管理和组织CAD图纸。
图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息，方便管理和查找。
5.图纸比例：在CAD建筑室内设计制图中，推荐使用1：50或1：100的比例。
这种比例可以保证设计细节的清晰性，同时又不会导致图纸过大。
二、CAD建筑室内设计制图技巧：1.使用图块功能：将常用的家具、装饰物等元素制作成图块，能够节省绘制时间，并且可以保持设计的一致性。
在需要使用这些元素时，只需将相应的图块插入到图纸中即可。
2.引入参考图：在CAD建筑室内设计制图中，引入参考图是一种常见的技巧。
通过将现有的平面图或图片导入CAD中，可以更方便地进行设计定位和构思。
5.使用打印样式表：在打印图纸之前，建议使用打印样式表来调整图纸的打印效果。
打印样式表能够控制线型、颜色、填充等参数，以确保打印图纸的质量和可读性。
总结起来，CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。

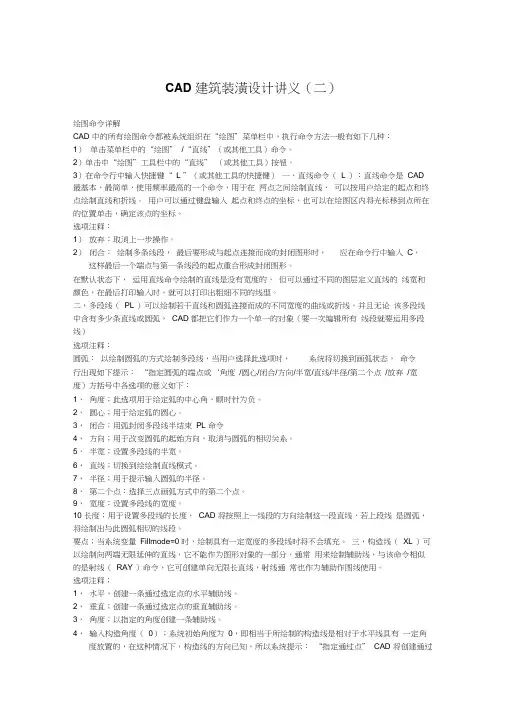

CAD建筑装潢设计讲义(二
CAD 建筑装潢设计讲义（二）绘图命令详解CAD 中的所有绘图命令都被系统组织在“绘图”菜单栏中，执行命令方法一般有如下几种：1）单击菜单栏中的“绘图” /“直线”（或其他工具）命令。
2）单击中“绘图”工具栏中的“直线” （或其他工具）按钮。
3）在命令行中输入快捷键“ L ”（或其他工具的快捷键）一，直线命令（L ）：直线命令是CAD 最基本，最简单，使用频率最高的一个命令，用于在两点之间绘制直线，可以按用户给定的起点和终点绘制直线和折线。
用户可以通过键盘输入起点和终点的坐标，也可以在绘图区内将光标移到点所在的位置单击，确定该点的坐标。
选项注释：1）放弃：取消上一步操作。
2）闭合：绘制多条线段，最后要形成与起点连接而成的封闭图形时，应在命令行中输入C，这样最后一个端点与第一条线段的起点重合形成封闭图形。
在默认状态下，运用直线命令绘制的直线是没有宽度的，但可以通过不同的图层定义直线的线宽和颜色，在最后打印输入时，就可以打印出粗细不同的线型。
二，多段线（PL ）可以绘制若干直线和圆弧连接而成的不同宽度的曲线或折线，并且无论该多段线中含有多少条直线或圆弧，CAD 都把它们作为一个单一的对象（要一次编辑所有线段就要运用多段线）选项注释：圆弧：以绘制圆弧的方式绘制多段线，当用户选择此选项时，系统将切换到画弧状态，命令行出现如下提示：“指定圆弧的端点或‘角度/圆心/闭合/方向/半宽/直线/半径/第二个点/放弃/宽度）方括号中各选项的意义如下：1，角度；此选项用于给定弧的中心角，顺时针为负。
2，圆心；用于给定弧的圆心。
3，闭合；用弧封闭多段线半结束PL 命令4，方向；用于改变圆弧的起始方向，取消与圆弧的相切关系。
5，半宽；设置多段线的半宽。
6，直线；切换到绘绘制直线模式。
7，半径；用于提示输入圆弧的半径。
8，第二个点：选择三点画弧方式中的第二个点。
9，宽度：设置多段线的宽度。
10 长度；用于设置多段线的长度，CAD 将按照上一线段的方向绘制这一段直线，若上段线是圆弧，将绘制出与此圆弧相切的线段。
AutoCAD建筑设计技巧
AutoCAD建筑设计技巧第一章：AutoCAD基础操作技巧AutoCAD是一款广泛应用于建筑设计的软件，熟练掌握基础操作技巧对于高效完成设计任务至关重要。
1.1 绘图命令掌握AutoCAD中常用的绘图命令，如直线、圆弧、多段线等，能够快速准确地绘制建筑图纸。
1.2 对象选择与编辑学会使用选择命令和编辑命令，对建筑图纸中的对象进行选取和编辑。
例如，使用镜像命令实现建筑物对称设计。
1.3 图层管理合理规划和管理图层，可以提高设计图纸的可读性和编辑效率。
将相同功能的对象放在同一个图层中，方便后续的修改和管理。
第二章：AutoCAD建筑绘图技巧在进行建筑绘图时，有些技巧能够帮助设计师更好地表达设计意图和提高绘图效果。
2.1 掌握尺寸标注技巧合理使用尺寸标注命令和尺寸样式，清晰准确地标注建筑图纸中的尺寸。
避免尺寸的重叠和混乱，提高图纸的可读性。
2.2 利用块和动态块将常用的建筑元素制作成块并保存，以便在不同的图纸中反复使用。
同时，学会利用动态块，实现可变尺寸和参数设定。
2.3 制作图库收集与建筑设计相关的线型、材质、标志等，并整理成图库。
在需要时，通过导入图库中的元素，丰富并美化建筑图纸。
第三章：AutoCAD建筑模型技巧在建筑设计中，使用三维模型能够更直观地展示设计意图和提供更多的信息。
3.1 单元建模通过建立建筑物的基本单元，如墙体、窗户、门等，可以实现快速的建筑模型搭建。
利用复制命令和阵列命令，高效完成建筑物的复杂模型。
3.2 布局和操作视图学会使用布局命令设置绘图空间、视口和比例尺，从而构建多个展示视图。
通过视图投影、旋转和移动等操作，控制建筑模型的外观和显示效果。
3.3 材质和光照效果给建筑模型设置合适的材质，并调整光源的位置和强度，可以让设计师和客户更好地感知建筑的实际效果。
此外，学会使用渲染命令生成真实感图像。
第四章：AutoCAD建筑图纸交流技巧建筑设计是一个团队的合作过程，高效的图纸交流能够提高沟通效果和减少错误。

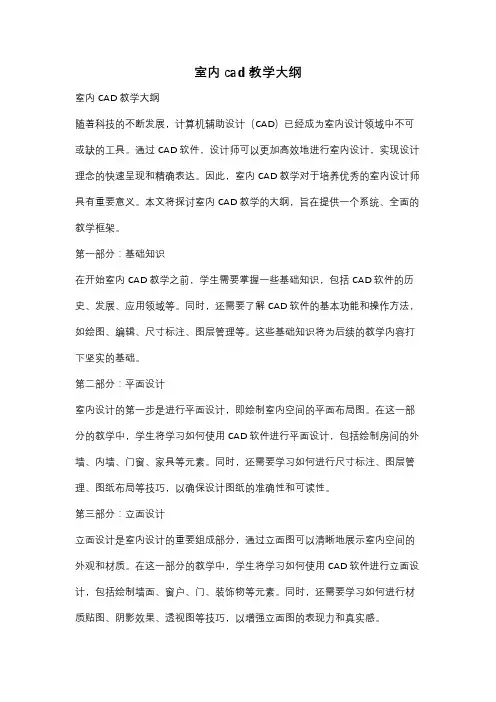

室内cad教学大纲
室内cad教学大纲室内CAD教学大纲随着科技的不断发展，计算机辅助设计（CAD）已经成为室内设计领域中不可或缺的工具。
通过CAD软件，设计师可以更加高效地进行室内设计，实现设计理念的快速呈现和精确表达。
因此，室内CAD教学对于培养优秀的室内设计师具有重要意义。
本文将探讨室内CAD教学的大纲，旨在提供一个系统、全面的教学框架。
第一部分：基础知识在开始室内CAD教学之前，学生需要掌握一些基础知识，包括CAD软件的历史、发展、应用领域等。
同时，还需要了解CAD软件的基本功能和操作方法，如绘图、编辑、尺寸标注、图层管理等。
这些基础知识将为后续的教学内容打下坚实的基础。
第二部分：平面设计室内设计的第一步是进行平面设计，即绘制室内空间的平面布局图。
在这一部分的教学中，学生将学习如何使用CAD软件进行平面设计，包括绘制房间的外墙、内墙、门窗、家具等元素。
同时，还需要学习如何进行尺寸标注、图层管理、图纸布局等技巧，以确保设计图纸的准确性和可读性。
第三部分：立面设计立面设计是室内设计的重要组成部分，通过立面图可以清晰地展示室内空间的外观和材质。
在这一部分的教学中，学生将学习如何使用CAD软件进行立面设计，包括绘制墙面、窗户、门、装饰物等元素。
同时，还需要学习如何进行材质贴图、阴影效果、透视图等技巧，以增强立面图的表现力和真实感。
第四部分：三维建模三维建模是室内设计中的重要环节，通过三维模型可以直观地展示室内空间的效果和氛围。
在这一部分的教学中，学生将学习如何使用CAD软件进行三维建模，包括绘制家具、灯具、装饰物等元素，并进行材质贴图、光照效果、摄影机设置等操作。
同时，还需要学习如何进行场景渲染和动画演示，以提高设计作品的可视化效果。
第五部分：施工图设计施工图是室内设计的最后一步，通过施工图可以详细指导施工人员进行实际施工。
在这一部分的教学中，学生将学习如何使用CAD软件进行施工图设计，包括绘制平面布置图、立面图、剖面图等，以及标注尺寸、添加注释、生成图纸等操作。
室内装饰cad施工图绘图要点
室内装饰cad施工图绘图要点室内装饰cad施工图绘图要点一. 平面图注意事项1比例尺寸协调适当；标注尺寸清晰一致；文字标注准确无误；填充材质均匀适当；2；所放家具尺寸合理；平面布置构图过程中要构图最合理，使用最方便；空调、洗衣机、冰箱等不遗漏，线型颜色不超过四种（墙——白色线，填充——灰色细线，窗户、家具——蓝色线）；图框上文字信息填写无误二. 天花吊顶图1标高要准确合理2灯带要用虚线表示3房间一般不做吊顶只设一个主灯，客厅、餐厅、过道要做吊顶，客厅、餐厅用一双子母吊灯，过道用筒灯4厨房、厕所做铝合金集成吊顶三. 插座布置图1客厅、餐厅——电视背景墙必须放置一网一视六孔插座，必须安放空调插座；沙发两侧必须安放电话插座、备用电源插座；餐厅必须安放备用插座；必须考虑饮水机插座；适当位子必须另留一个备用插座2阳台——必须预留插座和进水管（洗衣机使用）3厨房——设置好冰箱、油烟机、电饭煲、微波炉及备用插座4卧室——床头两侧必须预留电源插座，床头正对面墙上必须预留电视、电源插座，房间必须预留网线插座、空调插座5卫生间——必须预留插座（吹风机等使用）1800mm四. 开关布置图1开关——单开、双开、三开、四开、五开等及单开双控、双开双控 2房间、卧室、进户门必须设双控开关3筒灯要在一起控制，与主灯、灯带各自单独控制五. 柜子（家具内部结构图）1衣柜——要保证有挂放长、短衣服的地方；要有抽屉、隔板和挂裤架；内部划分要合理；柜板厚20mm，柜深600mm 2鞋柜——内部隔板高200mm，深350mm；要有能放靴子的地方3书桌——高800mm，深600mm；要有键盘、抽屉和柜门4书柜——高300mm，深300mm；内部隔板划分要均匀。
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧无规矩不成方圆，尤其是在工程建设行业，到处是规范，满眼都是标准。
当然这些都是工程建设的设计施工标准。
一、CAD制图规范1、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
2、常用制图方式常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:5003．细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm不需画全的断开界线。
二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图。
室内设计cad教学
室内设计cad教学室内设计 CAD 教学在当今的室内设计领域，计算机辅助设计（CAD）已经成为不可或缺的工具。
掌握 CAD 软件的使用技能对于室内设计师来说至关重要，它不仅能够提高工作效率，还能更精准地呈现设计理念和方案。
接下来，让我们深入探讨一下室内设计 CAD 教学。
一、CAD 软件的基础操作首先，对于初学者来说，了解 CAD 软件的界面和基本工具是第一步。
CAD 软件的界面通常包含菜单栏、工具栏、绘图区和状态栏等部分。
菜单栏中包含了各种命令选项，工具栏则提供了常用命令的快捷按钮，绘图区是进行绘图操作的主要区域，状态栏则显示了当前的绘图状态和坐标等信息。
在基础工具方面，直线、圆、矩形等绘图工具是必须熟练掌握的。
例如，绘制直线时，需要指定起点和终点的坐标，通过输入准确的数值或者在绘图区点击确定位置。
而绘制圆时，可以通过指定圆心和半径，或者通过指定直径来完成。
另外，修改工具如删除、移动、复制、旋转等也是常用的操作。
删除工具用于删除不需要的图形元素，移动工具可以将选中的对象移动到指定的位置，复制工具则可以复制选定的对象，旋转工具可以按照指定的角度旋转对象。
二、室内设计中常用的 CAD 命令在室内设计中，有一些特定的 CAD 命令经常被使用。
比如，多段线命令可以绘制连续的线段，常用于绘制不规则的轮廓；矩形阵列和环形阵列命令可以快速复制多个相同的对象，在布置家具、灯具等时非常实用；偏移命令可以将选定的对象按照指定的距离进行偏移复制，常用于绘制墙体、门窗等的厚度。
还有填充命令，用于给封闭的区域填充颜色或图案，以表示不同的材质；标注命令用于标注尺寸、距离、角度等，确保设计的准确性和规范性；图层管理命令可以将不同类型的图形元素放在不同的图层中，便于管理和编辑，比如将墙体、家具、电气线路等分别放在不同的图层。
三、室内设计 CAD 绘图的规范在进行室内设计 CAD 绘图时，遵循一定的规范是非常重要的。
首先是图形的比例和尺寸，要根据实际的房屋尺寸和设计要求，选择合适的比例进行绘图，确保图形的准确性和可读性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内设计——CAD 制图高能技巧
1、执行标准文件（模板使用）：
作用：提升绘图效率，避免重复工作，避免低级错误，同时保证图形文件使用公司统一标准。
模板文件由公司统一创建下发使用。
模版具备内容：
A、齐全的图面表达所需信息及皮肤符号：图形单位、图层信息、标注样式、文字样式、填充样式、线
形样式（全局线形比例因子1：1），索引符号（图框）等内容
B、布局及页面设置（便于图纸集管理及批量打印出图）：
常用视口属性设定好（平面系统图），页面设置已应用到布局（立面系统图、大样图、门表等）。
并设置好虚拟打印机、打印样式、打印范围、打印比例等以便图纸集管理，批量出图。
使用方法：新建项目（Ctrl+N），选择dop样板文件“”，开始制图。
了解：存放位置：（将“Dop_平面（A2）.dwt”放置样板文件默认路径）
C:\Users\Administrator\appdata\local\autodesk\autocad 2014\\chs\template
常见问题：
未选用模版文件，通过自行创建的文件绘图（或拷贝来的参考文件），致使图形单位、线性比例因子设置出问题，团队其他成员二次编辑文件工作效率。
以下为常规习惯设置：
具体:
a、线型过滤器中“勾选缩放时使用图纸空间单位”
建议处理方式：不勾选“缩放时使用图纸空间单位”。
常规制图习惯是先在模型中绘图，用视口成图后在图纸空间继续修改图元文件，为使虚线线型比例模型与布局设置统一，此处不勾选。
b、“全局比例因子参数”及“当前对象缩放比例”
建议处理方式，设置参数为：1。
常规制图习惯，统一设置以上两个比例为1，以便大家统一作图，不因图形文件的缩放比例不熟悉，修改填充比例、线型比例不能一步到位。
详见布局附件
2、图层管理技巧：
a、图层状态管理器：
作用：在布局空间的视口里操作图纸时，经常需要开关、冻结或锁定相同的图层，我们可以将设置好的图层状态利用“图层状态管理器”保存下来，以便相同状态重复利用，直接切换图层状态即可。
设置好的图层状态不仅可以在当前图纸中使用，还可以保存后在图层设置相同的其他图纸中使用。
达到重复调用一个保存好的图层状态的目的。
b、图层转换器：
作用：通过图层过滤对象，将外来图形文件图层特性转换成已定义的标准，包括图层默认线型，颜色，线宽，打印样式。
3、图纸集：
作用：
使用“图纸集管理器”管理多个图形作为图纸集：
•图纸是从图形文件中选定的布局。
可以从任意图形将布局作为编号图纸输入到图纸集中。
•图纸集是一个有序命名集合，其中的图纸来自几个图形文件。
可以将图纸集作为一个单元进行管理、传递、发布和归档。
利用插入字段方式、可以直接在图纸集里修改图纸图名、图号，项目编号等信息。
可以实现图纸批量打印，电子传递、项目归档等高效率工作。
利用图纸集，团队修改、编辑图纸也更加高效，管理者也可以更直观了解项目进程。
使用方式：ctrl+4打开工具面板，创建图纸集模板，在图纸集里管理图纸。
详见CAD自带帮助手册。
通过图纸集实现批量打印，预设工作是完成每个布局空间的页面设置
4、电子传递
作用：将图形文件发送给其他人时，常见的一个问题是忽略了包含相关的依赖文件，例如外部参照和字体文件。
在某些情况下，接收者会因没有包含这些文件而无法使用图形文件。
使用电子传递，依赖文件会自动包含在传递包内，从而降低了出错的可能性。
5、填充
A、搜集外来图形文件填充样式。
B、可以根据需求创建填充样式。
C、在自定义位置选取自行创建的填
充样式。
6、全局坐标系
二维空间绘图工作，经常遇到不规则图形文件的情况，可以通过“ucs”命令旋转z轴控制用户坐标系，再利用“plan”命令显示指定用户坐标系的XY平面的正交视图，再进行图纸操作。
不规则图形文件，在视口中排版成图也经常使用。
常见问题：
A、绘图中误操作，同时按住鼠标中轴与shift键了，致使二维空间转换为三维空间，扰乱绘图秩序。
B、绘制不规则图形文件时，不需要再通过“ROTATE”旋转图形绘图，或视口成图时，不需要再旋转视口成图。
7、外部参照
可以将整个图形作为参照图形（外部参照）附着到当前图形中。
通过外部参照，参照图形中所作的修改将反映在当前图形中。
附着的外部参照链接至另一图形，并不真正插入。
因此，使用外部参照可以生成图形而不会显著增加图形文件的大小。
同块一样，外部参照块也可以编辑修改，裁剪大小。
详见附件整理资料。
8、图块制作与编辑、修改
A、在位编辑：可以使用在位参照编辑来修改当前图形中的外部参照，或者重定义当前图形中的块定义。
块和外部参照都被视为参照。
XFADECTL 系统变量用于控制在位编辑参照时对象的显示方式。
从参照中提取的对象集合以正常方式显示。
而图形中的其他对象，包括当前图形和其他参照中不属于工作集的对象，都淡入显示。
该值设定工作集以外的对象的显示强度。
XFADECTL 的值越大，对象的淡入越严重。
B、动态块
解释：动态块包含规则或参数，用于说明当块参照插入图形时如何更改块参照的外观。
用户可以使用动态块插入可更改形状、大小或配置的一个块，而不是插入许多静态块定义中的一个。
例如，用户可以创建一个可改变大小的门挡，而无需创建多种不同大小的内部门挡。
可以使用约束参数或动作参数编写动态块。
C、增强属性块（EATTEDIT）
列出选定的块实例中的属性并显示每个属性的特性。
概要
增强属性编辑器包含下列选项卡：
•属性
•文字选项
•特性
9、图库
Ctrl+2调出使用工具面板，选取平时搜集的图库位置，插入图块。
10、注释性
注释性对象和样式用于控制注释对象在模型空间或布局中显示的尺寸和比例。
当使用注释性对象时，缩放注释对象的过程是自动的。
通过指定图纸高度或比例，然后指定显示对象所用的注释比例来定义注释性对象。
注释性对象可能具有多种指定的比例，并且每个比例表达可以相互独立移动。
为布局中的每个视口指定一种注释比例，这通常与其视口比例值相同。
视口或模型空间的注释比例控制注释对象显示的时间及其大小。
如果比例为未指定给注释对象但用在了视口中，则不会显示注释对象。
下面列出了注释对象的类型和可以成为注释性对象的样式：
•文字（单行和多行）和文字样式
•块和属性定义
•图案填充
•标注和标注样式
•形位公差
•多重引线和多重引线样式
11、软件设置、快捷键设置
将自动保存的图形复原：AutoCAD将自动保存的图形存放到$或AUTO?.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。
一般该文件存放在WINDOWS的临时目录，如C:\WINDOWS\TEMP。
补充：
option里需设置勾选“自动保存”，默认状态下*.sv$文件的存放位置如下：
修改快捷键：
其他常用功能：
1、CHSPACE：在布局上，在模型空间和图纸空间之间传输选定对象。
2、PSpace：在布局中，从布局视口中的模型空间切换到图纸空间。
3、利用不同版本软件开图，看图，存图。
4、Alt+w 切换看图，视口排列。
5、特殊符号的输入：表示直径的“Ф”、表示地平面的“±”、标注度符号“°”，可以用控制码％％C、％％P、％％D来输入，
其他符号网络自寻。
6、利用插件去除教育版（卡顿问题还是要转换一下DXF格式文件）；天正转存；CAD病毒查杀，开机启动加载项不加
载病毒文件；
7、开图起始字体选择“”
8、利用外部参照绘制立面，成图后需拆离外部参照文件。
9、其他常用技巧可网络搜索查找。
