XXX外装饰幕墙设计说明一.工程概况一、工程概述01.工程名称:XXX02.工程地点:XXX03.建设单位(业主):XXX04.设计单位:XXX05.建筑总高度:建筑高96.63m06.建筑层数:主楼地上二十二层07.层高:标准层层高3.3/3.75 m08.主体结构类型:框架-剪力墙09.建筑耐久年限:二级(50年)10.建筑物耐火等级:一级11.地面粗糙度类型:B类12.抗震设防烈度:七度13.年温差最大值: 80 C14.玻璃幕墙工程概述:XXX,是姿华房产鼎力巨筑,国际建筑大师点睛之笔,6栋高层建筑,17.7万平方米浩大体量,“XXX”形结构建筑体,国内首创,傲居XXX XXX XXX XXX。

以建筑综合体的综合优势凸显项目的高档品质,将城市中商业、居住、酒店、餐饮、会议、文化、休闲消遣等城市生活空间三项以上依据自身特点进行合理组合,并建立一种相互依存、互补、互助的能动关系,从而形成一个多功能、高效率的困难而又有机统一的综合体。

幕墙工程主要包括几个项目:隐框玻璃幕墙、隐框玻璃幕墙窗、石材幕墙、铝合金百叶窗、铝合金断热门、玻璃雨蓬等。

我公司的设计人员从经济性的角度对本工程的幕墙系统细部分格进行了优化设计,在保证装饰效果的状况下,力求简约好用。

我们对幕墙结构逐一进行严格的力学计算,取用适用本工程的结构,最大限度的保证材料不奢侈;幕墙分格上接受合理分格,提高面材利用率,增加幕墙经济性。

这样,一方面保证的业主方的利益,同时也体现了我公司雄厚的技术实力。

在努力做到以上事项的前提下,我们对建筑外观进行了详尽的设计,同时在分格上又考虑到如下因素:•满足建筑设计效果要求。

•考虑面材利用率及加工安装工艺性,尽量做到经济合理。

•合理采光。

•合理的开启。

•考虑和室内装修窗口和天花板接口。

•各个立面横竖向胶缝对齐和分格的持续。

•满足相邻两房间的封修。

•满足层间防火封修构造要求。

•满足结构强度和刚度要求。

•考虑各种不同材料交界、组合的处理方式。

新国标《内装修》图集石材墙面设计要点说明

新国标《内装修》图集石材墙面设计要点说明

新国标《内装修》图集石材墙面设计要点说明为了提高我国装饰工程的设计水平,统一施工标准和方法,中国建筑标准设计研究院请中国建筑设计研究院环境艺术设计研究院组织国内数家室内设计公司,经历近两年的时间编制出版了《内装修》(03J502-1~3)。

这套新国标图集共3本,分别包含内墙装修、吊顶和楼地面三大类内装修做法。

初步解决了我国装饰装修设计无国标图集为依据的问题。

内墙石材墙面做法仅为03J502-1图集中的一小部分。

但是石材内墙面在内装工程中,尤其是在公共建筑内装工程中,占有很大的造价比例,是一单位工程中相当重要的子项工程。

目前国内还没有一套完整的相关设计规范,在现实工程中,许多项目都缺少钢骨架制作和干挂件的计算书,施工做法和构造要求不明确,有些习惯做法存在不安全隐患。

结合我国施工实际,总结近几年的施工实践经验,编制出一套安全可靠、通用可行、具有一定科学依据的内墙石材墙面做法,是行业内普遍要求。

在03J502-1图集中分别列入石材干挂、石材干粘和石材湿贴三种常用做法。

目前已有少量工程采用背栓式干挂法,虽然背栓材料和节点强度试验都已通过国家级检验机构的测定和认可,但其安装精度较适合用于墙面分缝的做法,在墙面插座开孔等细节处理上还有待进一步解决。

背栓式干挂法设计计算要求专业知识更高,此次未将背栓式干挂做法列入。

湿贴做法不作为推荐做法,只限于某些地区在卫生间等潮湿房间应用。

在有条件的情况下,还宜采用石材专用粘接剂铺贴。

石材墙面干挂做法已在国内流行多年,但一直没有相关的设计规范和专项验收规范出台,更没有专项技术标准。

在编制国标图集时,主要参照的是现行的有关设计规范,其中《金属与石材幕墙工程技术规范》(JGJ133—2001)是针对室外幕墙编写的,虽然一般内墙面高度不高,基本上不考虑风荷载的作用,但相对安装精度要求更严格,在某些构造要求方面稍严格。

如规定每块石材面积不宜大于1.2㎡,在外幕墙中为1.5 ㎡。

下面分别解释新图集的几个要点。

幕墙设计技术要求

幕墙设计技术要求

幕墙及铝合金门窗分包工程设计技术要求一、工作范围:1.玻璃幕墙、铝合金门窗、百叶窗;2.干挂石材、玻璃栏板、雨蓬;3.应负责结构移动(包括地震、风压等因素),热胀冷缩,防雨水要求等设计性能;4.负责铝合金门窗、玻璃幕墙及雨蓬工程的防雷设计,并提供防雷接点以供土建或机电工程分包单位作为连接防雷接地设施之用,确保铝合金门窗、玻璃幕墙、雨蓬防雷设施与大楼防雷设计吻合及成为一整体设备;5.承包方需按设计要求所述建造观察样板及测试要求进行完整的验试,承包方承担一切费用。

二、技术要求:1.石材幕墙:本工程采用25mm厚花岗岩面板,主要规格为900mm×600mm,热浸镀锌钢龙骨的支架,形式为密封型。

2.玻璃幕墙:明框玻璃幕墙。

幕墙处的开启形式为外上悬。

3.铝合金门窗结构形式:3.1.外平开窗:断热中空玻璃外开窗;3.2.外平开门:断热中空玻璃外开门;3.3.推拉门窗:非断热中空玻璃推拉门窗;3.4.防雨百叶窗:铝合金百叶;3.5.装饰百叶:简易的开启形百叶(指在安装室外空调机时),用钢方管表面氟碳处理或静电粉喷铝型材方管;3.6.阳台栏杆:以不锈钢型材为立柱的玻璃栏杆,玻璃用夹胶安全玻璃;4.幕墙工艺要求:4.1.主受力杆件要求按计算选用,并提供计算书(计算参数按50年设计年限选取);4.2.玻璃幕墙采用明框结构形式;4.3.开启扇为全隐框,幕墙翻窗边扇框型材应采用组角型材;4.4.玻璃幕墙在层间封修处应采取层间防火措施。

4.5.玻璃幕墙的连接件及石材幕墙所采用钢龙骨必须采用热浸镀锌处理;5.铝合金门窗工艺及安装要求:5.1.玻璃采用室内安装结构形式(无论开启或固定玻璃压线均在室内安装);5.2.铝合金门窗横竖框、扇料连接应使用机械组角工艺,禁止使用自攻钉连接;5.3.平开窗要求使用铝窗专用多点锁系统锁闭;5.4.推拉门使用钩锁每扇分别锁紧,严禁使用月牙锁;5.5.外开门采用双面执手多点锁系统;5.6.所有门窗都必须在有专业加工设备的工厂内加工组装成品;平开窗的窗扇须和窗框组装成一体;5.7.门窗的表面必须用保护胶带进行有效的保护,窗的四角须有一定的保护措施。

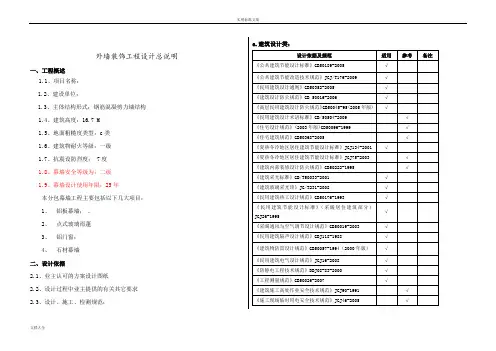

外墙装饰工程设计总说明书
