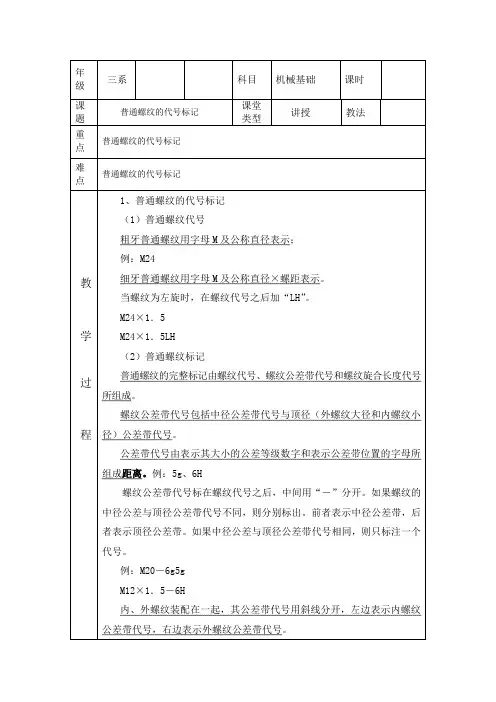

普通螺纹的代号标记
普通螺纹的代号标记
例：M16×2－6H／6g M20×2LH－6H／5g6g 螺纹旋合长度指两个相互配合的螺纹沿螺纹轴线方向相互旋合部分
教
的长度（图 2－14） 。 螺纹的旋合长度分为短旋合长度、中等旋合长度和长旋合长度三组。
学
分别用 S、N、L 表示。 一般情况下，不标注旋合长度，使用时按中等旋合长度确定。必要
过
年 级 课 题 重 点 难 点
三系
普通螺纹的代号标记 普通螺纹的代号标记
科目 课堂 类型
机械基础 讲授
课时 教法
普通螺纹的代号标记
1、普通螺纹的代号标记 （1）普通螺纹代号 粗牙普通螺纹用字母 M 及公称直径表示； 例：M24
教
细牙普通螺纹用字母 M 及公称直径×螺距表示。 当螺纹为左旋时，在螺纹代号之后加“LH” 。 M24×1．5
学
M24×1．5LH （2）普通螺纹标记
过
普通螺纹的完整标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号 所组成。 螺纹公差带代号包括中径公差带代号与顶径（外螺纹大径和内螺纹小
程 径）公差带代号。
公差带代号由表示其大小的公差等级数字和表示公差带位置的字母。如果螺纹的 中径公差与顶径公差带代号不同，则分别标出。前者表示中径公差带，后 者表示顶径公差带。如果中径公差与顶径公差带代号相同，则只标注一个 代号。 例：M20－6g5g M12×1．5－6H 内、外螺纹装配在一起，其公差带代号用斜线分开，左边表示内螺纹 公差带代号，右边表示外螺纹公差带代号。
时，在螺纹公差带代号之后加注旋合长度代号 S 或 L，中间用“－”分 开。特殊需要时，可直接注明旋合长度的数值，中间用“－”分开。 例：M20－6g5g－L
程
M12×1．5－6H－S M16×2－6H－40
普通螺纹的主要参数
内螺纹的中径用代号 D2 表示，外螺纹的中径用代号 d2 表示。
D2
＝D－2×
3 8
H
d2＝d－2× 3 H
8
4．螺距（P）（如图 2－10）
相邻两牙在中径线上对应两点间的轴向距离。
5．导程（Ph）（如图 2－10） 同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
年 级
三系
科目 机械基础
课时
课 题
普通螺纹的主要参数
重 点
普通螺纹的主要参数
课堂 类型
讲授
教法
难 点
普通螺纹的主要参数
普通螺纹的主要参数
1．大径（D、d）
与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径（如图 2－9）。
内螺纹的大径用代号 D 表示，外螺纹的大径用代号 d 表示。
普通螺纹的公称直径是大径（D、d）。而螺纹公称直径是代表螺纹尺
教 寸的直径。
2．小径（D1、d1）（如图 2－9）
与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径（如图 2－9）。
学
内螺纹的小径用代号 D1 表示，外螺纹的小径用代号 d1 表示。
D1
＝D－2×
5 8
H
过
d1＝d－2× 5 H
8
3．中径（D2、d2）（如图 2－9）
一个假想圆柱的直径，该圆柱的素线通过牙型上沟槽和凸起宽度相等
单线螺纹的导程等于螺距；多线螺纹的导程等于螺旋线数与螺距的
乘积。
6．牙型角（ ）及牙侧角
教
牙型角是指在螺纹牙型上，两相邻牙侧间的夹角。
普通螺纹的牙型角 ＝60°。牙型半角是牙型角的一半，用 表示。
2
螺纹NPT,PT,G,ZG BSPP BSPT NPT RP RC R1 各种英标 美标 螺纹的区别
由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。
各种螺纹的标注方法和示例分述如下：1、普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。
具体的标记格式是：(1)螺纹代号普通螺纹的牙型符号用“M”表示。
粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“L H”，例如M16*1LH。
(2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶径公差带代号。
它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6 H、6g。
如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。
内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。
(3)旋合长度代号国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。
螺纹的精度分为精密、中等和粗糙三级。
螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。
在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40。
普通螺纹在图上的标注示例，见表9-2。
2、管螺纹的标注管螺纹分为55°密封管螺纹和55°非密封管螺纹。
螺纹标记的内容和格式是：表9-2 普通螺纹标注示例55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹适用。

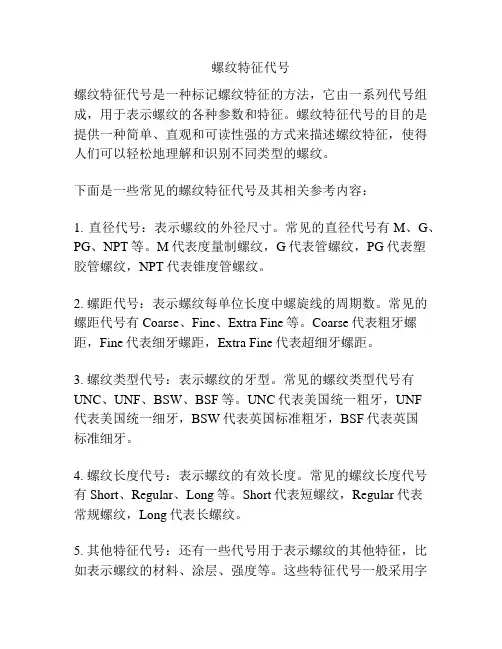

螺纹特征代号
螺纹特征代号螺纹特征代号是一种标记螺纹特征的方法，它由一系列代号组成，用于表示螺纹的各种参数和特征。
螺纹特征代号的目的是提供一种简单、直观和可读性强的方式来描述螺纹特征，使得人们可以轻松地理解和识别不同类型的螺纹。
下面是一些常见的螺纹特征代号及其相关参考内容：1. 直径代号：表示螺纹的外径尺寸。
常见的直径代号有M、G、PG、NPT等。
M代表度量制螺纹，G代表管螺纹，PG代表塑胶管螺纹，NPT代表锥度管螺纹。
2. 螺距代号：表示螺纹每单位长度中螺旋线的周期数。
常见的螺距代号有Coarse、Fine、Extra Fine等。
Coarse代表粗牙螺距，Fine代表细牙螺距，Extra Fine代表超细牙螺距。
3. 螺纹类型代号：表示螺纹的牙型。
常见的螺纹类型代号有UNC、UNF、BSW、BSF等。
UNC代表美国统一粗牙，UNF代表美国统一细牙，BSW代表英国标准粗牙，BSF代表英国标准细牙。
4. 螺纹长度代号：表示螺纹的有效长度。
常见的螺纹长度代号有Short、Regular、Long等。
Short代表短螺纹，Regular代表常规螺纹，Long代表长螺纹。
5. 其他特征代号：还有一些代号用于表示螺纹的其他特征，比如表示螺纹的材料、涂层、强度等。
这些特征代号一般采用字母或数字的组合来表示。
螺纹特征代号的参考内容可以是螺纹标准规范、螺纹图谱、螺纹检测工具等。
螺纹标准规范是根据国家或国际标准制定的文件，用来规定螺纹的各种参数和特征，并给出相应的代号和参考数值。
螺纹图谱是一种图形化的表示方法，用来展示各种类型的螺纹图案和相关参数。
螺纹检测工具是一种用于测量和确认螺纹特征的工具，可以通过与螺纹代号进行比对来确定螺纹的类型和参数。
总之，螺纹特征代号是一种简单、直观和可读性强的方式来描述螺纹特征，它的参考内容可以是螺纹标准规范、螺纹图谱、螺纹检测工具等。
通过了解和应用这些代号和参考内容，人们可以更好地理解和识别不同类型的螺纹，提高螺纹加工和应用的效率和准确性。
国标螺纹种类与表示方法
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
螺纹标记(公制、美制和英制)
螺纹标记（公制、美制和英制）1，公制螺纹标记：.11标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。
螺纹特征代号用“M”表示。
单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。
对粗牙螺纹，可以省略标注其螺距项。
多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米.可以在后面增加括号说明线数(英文).公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后.内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。
表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后,中间用斜线分开.对旋合长度为短组和长组的螺纹,在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。
中等旋合长度组不标注.旋合长度代号（N）。
左旋螺纹应在旋合长度代号之后标注“LH”代号。
旋合长度代号与旋向代号间用”━”号分开。
右旋螺纹不标注旋向代号。
1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。
螺纹的标记
螺纹的标记
(2)管螺纹的标记
(1)普通螺纹、梯形螺纹、锯齿形螺纹的标记螺纹的
标记
现代工程制图（下）
标记仅根据按国标规定画
法画出螺纹的图，不能
表明螺纹的牙型、公称
直径、螺距、线数和旋
向等结构要素，这些需
要用标记的方式来表达
和辨认。
返回
现代工程制图（下）
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
顶径：外螺纹指大径，内螺纹指小径。
螺纹标记旋合长度代号特征代号尺寸代号公差带代号旋向代号M 大径(粗牙)LH(左旋)
右旋不标注如5g6g 如7H L N(不标注)S 普通螺纹标记示例螺纹代号返回中径和顶径公差带代号均为6H 或6g 可不标注。
公差带代号：对于普通螺纹，由中径公差带代号（在前）和顶径公差带
代号（在后）组成，有时两者一样写一个即可；
Tr 公称直径X 螺距B
梯形螺纹标记示例锯齿形螺纹标记示例
普通螺纹梯形螺纹锯齿形
螺纹最新国标
对于普通螺纹L N(不标注)现代工程制图（下）对于梯形和锯齿形螺纹，只标注中径公差带代号。
finished 大径X 螺距(细牙)公称直径X 导程(P螺距)有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）。
普通螺纹的标注方法
普通螺纹的标注方法1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H 两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注 LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
上面的例子可以改为：M14XPh6P2( three starts)-7H-L-LH。
螺纹标注方法螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M20×2LH－6H／5g6g .
教
螺纹旋合长度指两个相互配合的螺纹沿螺纹轴线方向相互旋合部分
的长度（图 2－14）。
学
螺纹的旋合长度分为短旋合长度、中等旋合长度和长旋合长度三组。
分别用 S、N、L 表示。
过
一般情况下，不标注旋合长度，使用时按中等旋合长度确定。必要
时，在螺纹公差带代号之后加注旋合长度代号 S 或 L，中间用“－”分
M24×1．5
过
M24×1．5LH
（2）普通螺纹标记
程
普通螺纹的完整标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号
所组成。
螺纹公差带代号包括中径公差带代号与顶径（外螺纹大径和内螺纹小
径）公差带代号。
公差带代号由表示其大小的公差等级数字和表示公差带位置的字母所
组成距离。例：5g、6H
螺纹公差带代号标在螺纹代号之后，中间用“－”分开。如果螺纹的
年 级
三系
课
普通螺纹的代号标记
题
重
普通螺纹的代号标记
点
难
普通螺纹的代号标记
点
.
科目 机械基础
课堂 类型
讲授
课时 教法
精选文档
.
1、普通螺纹的代号标记
（1）普通螺纹代号
粗牙普通螺纹用字母 M 及公称直径表示；
教
例：M24
细牙普通螺纹用字母 M 及公称直径×螺距表示。
学
当螺纹为左旋时，在螺纹代号之后加“LH”。
中径公差与顶径公差带代号不同，则分别标出。前者表示中径公差带，后
者表示顶径公差带。如果中径公差与顶径公差带代号相同，则只标注一个
代号。
例：M20－6g5g
M12×1．5－6H
内、外螺纹装配在一起，其公差带代号用斜线分开代号，右边表示外螺纹公差带代号。
精选文档
例：M16×2－6H／6g
程
开。特殊需要时，可直接注明旋合长度的数值，中间用“－”分开。
例：M20－6g5g－L
M12×1．5－6H－S
M16×2－6H－40
小 结
作业 情况
普通螺纹的代号标记
精选文档
