防火分隔设施讲解
3.防火卷帘的分类
按其材料结构分类
钢质防火卷帘；
无机纤维复合防火卷帘；
特级防火卷帘。
近几年市场上涌现的汽雾式钢质防火卷帘、双轨双帘 无机复合防火卷帘、蒸发式汽雾防火卷帘等均属于特 级防火卷帘。
CFPA
中国消防协会 China Fire Protection Association
3.防火卷帘的分类
CFPA
中国消防协会 China Fire Protection Association
2.防火门的分类
防火门按其开闭状态可分为：常开 防火门和常闭防火门。常闭防火门平常在 闭门器的作用下处于关闭的状态。因此火 灾时能起到阻止火势及烟气蔓延；常开防 火门平时在防火门自动释放开关作用下处 于开启状态，火灾时，自动释放开关自动 释放，防火门在闭门器和顺序器的作用下 关闭。
CFPA
中国消防协会 China Fire Protection Association
6.常开防火门自动控制原理
防火门任一侧的感烟火灾探测器动作报警后，通 过总线报告给火灾报警控制器，火灾报警控制器 发出动作指令给防火门专用的联动模块，接通防 火门释放器的DC24V线圈回路，线圈瞬间通电释 放防火门，防火门借助闭门器弹力自动关闭， DC24V线圈回路因防火门脱离释放器而自动被切 断，同时，防火门释放器将防火门状态信号输入 联动模块，再通过报警总线送至消防控制室。
CFPA
中国消防协会 China Fire Protection Association
2.防火门的分类
按其材质分类
木质防火门(MFM) 钢质防火门(GFM) 钢木质防火门(GMFM) 其他材质防火门(××FM)
CFPA
中国消防协会 China Fire Protection Association
按其材料结构分类
钢质防火卷帘；
无机纤维复合防火卷帘；
特级防火卷帘。
近几年市场上涌现的汽雾式钢质防火卷帘、双轨双帘 无机复合防火卷帘、蒸发式汽雾防火卷帘等均属于特 级防火卷帘。
CFPA
中国消防协会 China Fire Protection Association
3.防火卷帘的分类
CFPA
中国消防协会 China Fire Protection Association
2.防火门的分类
防火门按其开闭状态可分为：常开 防火门和常闭防火门。常闭防火门平常在 闭门器的作用下处于关闭的状态。因此火 灾时能起到阻止火势及烟气蔓延；常开防 火门平时在防火门自动释放开关作用下处 于开启状态，火灾时，自动释放开关自动 释放，防火门在闭门器和顺序器的作用下 关闭。
CFPA
中国消防协会 China Fire Protection Association
6.常开防火门自动控制原理
防火门任一侧的感烟火灾探测器动作报警后，通 过总线报告给火灾报警控制器，火灾报警控制器 发出动作指令给防火门专用的联动模块，接通防 火门释放器的DC24V线圈回路，线圈瞬间通电释 放防火门，防火门借助闭门器弹力自动关闭， DC24V线圈回路因防火门脱离释放器而自动被切 断，同时，防火门释放器将防火门状态信号输入 联动模块，再通过报警总线送至消防控制室。
CFPA
中国消防协会 China Fire Protection Association
2.防火门的分类
按其材质分类
木质防火门(MFM) 钢质防火门(GFM) 钢木质防火门(GMFM) 其他材质防火门(××FM)
CFPA
中国消防协会 China Fire Protection Association

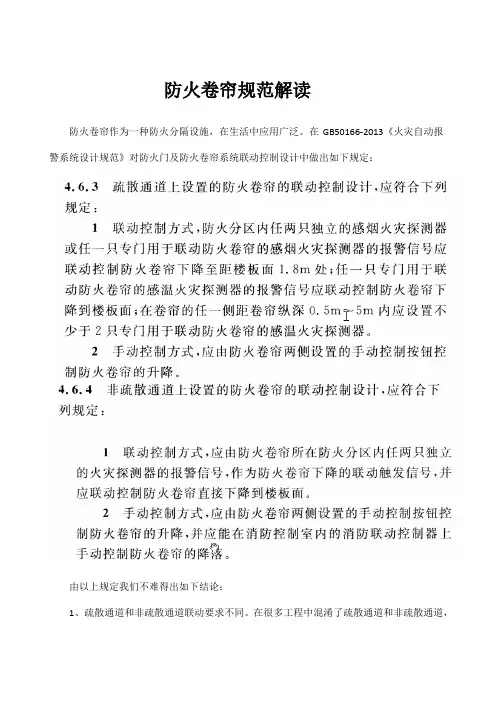

防火卷帘规范解读
防火卷帘规范解读防火卷帘作为一种防火分隔设施，在生活中应用广泛。
在GB50166-2013《火灾自动报警系统设计规范》对防火门及防火卷帘系统联动控制设计中做出如下规定：由以上规定我们不难得出如下结论：1、疏散通道和非疏散通道联动要求不同。
在很多工程中混淆了疏散通道和非疏散通道，往往将卷帘动作设置为一步降至地面，还有些设备厂家将控制器设置为延时下降。
实际这种状态存在极大安全隐患。
人员疏散需要一定的时间，如果发生火警信号就第一时间关闭防火卷帘，延时的几十秒时间根本不能满足疏散要求。
即时卷帘按钮可以操控，在烟雾和火情状况影响下，要么人员不懂得操控，要么因惊恐在操控后不去恢复卷帘，导致失去卷帘分隔意义。
因此除中庭，天井，自动扶梯之外防火卷帘应严格按疏散通道卷帘设计要求施工。
2、对于非疏散通道防火卷帘无专用探测器设置要求，防火分区内任两只独立火灾探测器的报警信号，触发联动防火卷帘下降到地面。
3、对于疏散通道防火卷帘则下降分为两步：降至1.8米：1）防火分区内任两只独立的感烟火灾探测器的报警信号（规范此处表述不够严谨，对于地下室很多设计采用温感）联动控制防火卷两降至1.8米。
联动同非疏散通道。
2）一只专门用于联动防火卷帘的感烟火灾探测器报警信号联动控制防火卷两降至1.8米。
疏散通道防火卷帘联动应设置专用感烟探测器，联动程序应包括两只烟感报警信号和一只专用烟感报警信号。
降至地面：任一只专门用于联动防火卷帘的感温火灾探测器的报警信号联动控制防火卷帘降至地面。
疏散通道防火卷帘联动应设置专用感温探测器，4、为保证联动可靠性规范对温感数量做出规定：在卷帘的任一侧距卷帘纵深0.5m~5m 内应设置不少于两只专门用于联动防火卷帘的感温火灾探测器。
注意是任一侧不少于，即在卷帘两侧5米范围内应有不少于4只专用感温探测器报警信号参与联动。
条文说明对于两只探测器解释：在卷帘的任一侧离卷帘纵深0.5m~5m内设置不少于2只专门用于联动防火卷帘的感温火灾探测器，是为了保障防火卷帘在火势蔓延到防火卷两前及时动作，也是为了防止单只探测器由于偶发故障而不能动作。
防火分隔设施ppt
2023
防火分隔设施ppt
contents
目录
• 防火分隔设施简介 • 防火分隔设施的原理及优势 • 防火分隔设施的常见类型与特点 • 防火分隔设施的设计与选型 • 防火分隔设施在实践中的应用案例 • 防火分隔设施的发展趋势与展望
ห้องสมุดไป่ตู้
01
防火分隔设施简介
防火分隔设施的定义与作用
防火分隔设施的定义
防火分隔设施是指能够在火灾时将火势分隔开来，防止火灾 蔓延的专门设施。
防火分隔设施的安装与维护
严格按照施工规范
根据相关施工规范和标准，正 确安装防火分隔设施，确保其
使用效果和安全性。
加强日常维护
定期对防火分隔设施进行检查 和维护，及时发现并排除故障 和安全隐患，确保其正常运转
。
加强培训教育
针对防火分隔设施的使用和维 护，对相关人员进行培训教育 ，提高其操作水平和安全意识
蔓延。
防火分隔设施的选型标准
根据场所特点
针对不同的场所特点，选择适 合的防火分隔设施，如公共场 所的防火门、工业场所的防火
墙等。
根据耐火等级
根据建筑物的耐火等级，选择符 合要求的防火分隔设施，以保证 在火灾发生时能够有效地阻止火 势蔓延。
考虑使用性质
根据建筑的使用性质和用途，选择 适合的防火分隔设施，以满足使用 功能和美观要求。
公共场所的防火分隔设施案例
商场
商场的各个楼层、不同商户之间应设置防火墙和防火门进行防火分隔。同时，商 场的疏散楼梯应形成环形通道，并设置防火分区，确保人员安全疏散。
电影院
电影院内部不同的观众厅、放映厅、售票厅等区域之间应设置防火墙和防火门进 行防火分隔。此外，电影院还应设置独立的疏散通道和出口，确保观众在火灾发 生时能够快速安全疏散。
防火分隔设施ppt
contents
目录
• 防火分隔设施简介 • 防火分隔设施的原理及优势 • 防火分隔设施的常见类型与特点 • 防火分隔设施的设计与选型 • 防火分隔设施在实践中的应用案例 • 防火分隔设施的发展趋势与展望
ห้องสมุดไป่ตู้
01
防火分隔设施简介
防火分隔设施的定义与作用
防火分隔设施的定义
防火分隔设施是指能够在火灾时将火势分隔开来，防止火灾 蔓延的专门设施。
防火分隔设施的安装与维护
严格按照施工规范
根据相关施工规范和标准，正 确安装防火分隔设施，确保其
使用效果和安全性。
加强日常维护
定期对防火分隔设施进行检查 和维护，及时发现并排除故障 和安全隐患，确保其正常运转
。
加强培训教育
针对防火分隔设施的使用和维 护，对相关人员进行培训教育 ，提高其操作水平和安全意识
蔓延。
防火分隔设施的选型标准
根据场所特点
针对不同的场所特点，选择适 合的防火分隔设施，如公共场 所的防火门、工业场所的防火
墙等。
根据耐火等级
根据建筑物的耐火等级，选择符 合要求的防火分隔设施，以保证 在火灾发生时能够有效地阻止火 势蔓延。
考虑使用性质
根据建筑的使用性质和用途，选择 适合的防火分隔设施，以满足使用 功能和美观要求。
公共场所的防火分隔设施案例
商场
商场的各个楼层、不同商户之间应设置防火墙和防火门进行防火分隔。同时，商 场的疏散楼梯应形成环形通道，并设置防火分区，确保人员安全疏散。
电影院
电影院内部不同的观众厅、放映厅、售票厅等区域之间应设置防火墙和防火门进 行防火分隔。此外，电影院还应设置独立的疏散通道和出口，确保观众在火灾发 生时能够快速安全疏散。
防火分隔设施
企业如何抓住机遇，提升竞争力
加强技术研发
企业需要不断加强技术研发和创新， 提高产品质量和技术水平，满足市场 需求。
拓展应用领域
积极拓展防火分隔设施在各个领域的 应用，如建筑、交通、能源等，扩大 市场份额。
提高服务水平
加强售前、售中和售后服务，提高客 户满意度和忠诚度，树立企业良好形 象。
加强品牌建设
防火分隔设施
汇报人： 2023-12-14
目录
• 防火分隔设施概述 • 防火分隔设施的类型与特点 • 防火分隔设施的安装与使用 • 防火分隔设施的验收与检测 • 防火分隔设施的应用场景与案
例分析 • 防火分隔设施的发展趋势与未
来展望
01
防火分隔设施概述
定义与作用
定义
防火分隔设施是指用于阻止或减缓火 势蔓延的建筑分隔结构。
工业厂房中的应用场景
化工企业
化工企业生产过程中涉及大量易燃易爆物质 ，火灾风险极高。防火分隔设施可以确保生 产车间与其他区域之间的独立性，防止火势 的扩大和蔓延。
机械制造企业
机械制造企业内设备众多，一旦发生火灾， 后果严重。防火分隔设施可以划分不同的生 产区域，减少火灾对生产线的破坏和影响。
06
政策法规对行业的影响及应对策略
政策法规推动
防火分隔设施行业受到国家和地方政策法规的严格监管， 企业需要关注政策动态，确保产品符合相关标准和要求。
绿色环保要求
随着环保意识的提高，防火分隔设施行业将更加注重绿色 环保，企业需要研发和应用环保材料和技术。
应对策略
企业需要加强与政府部门和行业协会的沟通合作，及时了 解政策法规动态，调整产品研发和生产策略，同时加强技 术研发和创新，提高产品质量和竞争力。
防火分隔设施分类及原理讲解
4.防火门的组成与构造
防火门通常可由下列部件：门框、门扇、填充 隔热耐火材料、门扇骨架、防火锁具、防火合页、 防火玻璃、防火五金件、闭门器、防火门释放器、 顺序器等组成 。
闭门器
防火门释放器
5.火门 装有闭门器和顺序器，使其具有按顺序关 闭的功能。
9.防火门的功能测试
查看外观、关闭效果，双扇门的关闭顺序。 开启常闭防火门，查看关闭效果。 防火门关闭后，分别从内外两侧开启。 分别触发两个相关的火灾探测器，查看相应区域 电动常开防火门的关闭效果及反馈信号。 疏散通道上设有出入口控制系统的防火门，自动 或远程手动输出控制信号，查看出入口控制系统 的解除情况及反馈信号。
一步下降
对位于非疏散通道上仅用于防火分隔的防火卷帘， 其两侧设置火灾报警探测器，动作程序为一步下降，即 相关火灾报警探测器报警后，防火卷帘直接降至地面。
手动操作方法 防火卷帘门手动操作位置一般都设在卷帘轴一侧，操作 工具是一条圆环式铁锁链，通常锁链被放置在一个贮藏 箱内,操作时,先开启箱门拿出锁链,如向下拉靠墙一侧的 锁链,卷帘便向下降;如向下拉另一侧锁链,卷帘便向上卷 起. 电动操作方法 操纵卷帘门自动运行的电动按钮设置在卷帘门一侧的内 外墙体上，既能在里侧操作，又能在外侧操作.操作时， 按绿色上键，卷帘既向上卷,按绿色下键，卷帘既向下降； 按中间的红色键，既是停止键。 中控室操作 中控室操作是指由消防控制室内值班人员直接操作卷帘 起降的一种方式。一般是由监控发现或由报警器报警， 在某个区域发生火灾情况下，直接在控制室启动电开关, 实施区域隔断，控制火势蔓延。
5.防火卷帘的控制方式
6.防火卷帘的检查
门扇各接缝处、导轨、卷筒等缝隙，应有防火防烟密封措 施，防止烟火窜入。 用防火卷帘代替防火墙的场所，当采用以背火面温升作耐 火极限判定条件的防火卷帘时，其耐火极限不应小于3小 时；当采用不以背火面温升作耐火极限判定条件的防火卷 帘时，其卷帘两侧应设独立的闭式自动喷水系统保护，系 统喷水延续时间不应小于3小时，喷头的喷水强度不应小 于0.5L/s • m，喷头间距应为2m至2.5m，喷头距卷帘的垂 直距离宜为0.5m。 设在疏散走道和消防电梯前室的防火卷帘，应具有在降落 时有短时间停滞，以及能从两侧手动控制的功能，以保障 人员安全疏散；应具有自动、手动和机械控制的功能。
防火卷帘施工方案
防火卷帘施工方案
第1篇
防火卷帘施工方案
一、项目背景
随着我国经济的快速发展，城市建筑密度不断提高，消防安全问题日益凸显。防火卷帘作为一种重要的防火分隔设施，广泛应用于各类建筑中，起到有效的防火隔离作用。为确保防火卷帘的施工质量，提高防火性能，依据国家相关法律法规和标准，结合本项目实际情况，制定本施工方案。
（2）对验收中发现的问题进行整改，直至符合要求。
（3）建立防火卷帘的维护保养制度，定期进行检查、维护。
七、施工保障措施
1.加强施工现场管理，确保施工安全、文明、环保。
2.对施工人员进行安全教育，提高安全意识。
3.对施工过程进行质量控制，严格执行相关标准要求。
4.完善售后服务体系，及时解决施工及使用过程中的问题。
二、施工目标
1.确保防火卷帘的施工质量符合国家相关法律法规和标准要求。
2.提高防火卷帘的防火性能，保障建筑内人员生命安全和财产安全。
3.确保施工过程安全、文明、环保。
三、施工范围
1.本项目涉及的所有防火卷帘安装工程。
2.防火卷帘的施工、调试、验收及售后服务。
四、施工内容
1.防火卷帘的安装及固定。
2.防火卷帘控制系统的安装与调试。
2.确保防火卷帘功能正常，操作便捷，提高防火隔离效果。
3.施工过程中严格遵循安全、环保、文明施工的原则。
三、施工准备
1.施工前准备
-完成施工图纸的审查，明确设计意图和施工要求。
-编制详细的施工组织设计，确定施工进度计划。
-对施工人员进行安全技术交底，确保每位施工人员了解工程要求。
-准备施工所需材料、设备、工具，并检验其质量。
第2篇
防火卷帘施工方案
一、项目概述
第1篇
防火卷帘施工方案
一、项目背景
随着我国经济的快速发展，城市建筑密度不断提高，消防安全问题日益凸显。防火卷帘作为一种重要的防火分隔设施，广泛应用于各类建筑中，起到有效的防火隔离作用。为确保防火卷帘的施工质量，提高防火性能，依据国家相关法律法规和标准，结合本项目实际情况，制定本施工方案。
（2）对验收中发现的问题进行整改，直至符合要求。
（3）建立防火卷帘的维护保养制度，定期进行检查、维护。
七、施工保障措施
1.加强施工现场管理，确保施工安全、文明、环保。
2.对施工人员进行安全教育，提高安全意识。
3.对施工过程进行质量控制，严格执行相关标准要求。
4.完善售后服务体系，及时解决施工及使用过程中的问题。
二、施工目标
1.确保防火卷帘的施工质量符合国家相关法律法规和标准要求。
2.提高防火卷帘的防火性能，保障建筑内人员生命安全和财产安全。
3.确保施工过程安全、文明、环保。
三、施工范围
1.本项目涉及的所有防火卷帘安装工程。
2.防火卷帘的施工、调试、验收及售后服务。
四、施工内容
1.防火卷帘的安装及固定。
2.防火卷帘控制系统的安装与调试。
2.确保防火卷帘功能正常，操作便捷，提高防火隔离效果。
3.施工过程中严格遵循安全、环保、文明施工的原则。
三、施工准备
1.施工前准备
-完成施工图纸的审查，明确设计意图和施工要求。
-编制详细的施工组织设计，确定施工进度计划。
-对施工人员进行安全技术交底，确保每位施工人员了解工程要求。
-准备施工所需材料、设备、工具，并检验其质量。
第2篇
防火卷帘施工方案
一、项目概述
防火分隔设施的检查
防火分隔设施的检查
防火门和防火卷帘是主要的防火分隔设施，对它们的防火检查，主要体现在“分隔”或者“封闭”上，真正起到将一旦发生的火灾控制在一定空间范围内的作用。
因此：
1、防火门的检查要点
（1）防火门的门框、门扇、闭门器等部件是否完好无损，并具备良好的隔火、隔烟作用；
（2）带闭门器的防火门是否能够自动关闭，电动防火门当电磁铁释放后能按顺序顺畅关闭；
（3）防火门门前是否堆放物品影响开启。
2、防火卷帘检查要点
（1）防火卷帘下是否堆放杂物，影响降落；
（2）防火卷帘控制面板、门体是否完好无损；
（3）防火卷帘是否处于正常升起状态；
（4）防火卷帘所对应的烟感、温感探头是否完好无损。
3、发现防火门、防火卷帘存在问题处置方法
对于上述巡视内容，如果存在问题，对于能够当场解决的，协助当场解决；不能当场解决的，上报相关领导，协调限期解决。
