空气质量流量计的原理及设计
质量流量计（MFC）原理
质量流量计（MFC）原理质量流量计（MFC）原理及如何来选择使⽤⾸先什么是质量流量计（MFC）?质量流量计，即Mass Flow Meter（缩写为MFM），是⼀种精确测量⽓体流量的仪表，其测量值不因温度或压⼒的波动⽽失准，不需要温度压⼒补偿。
质量流量控制器，即Mass Flow Controller（缩写为MFC），不但具有质量流量计的功能，更重要的是，它能⾃动控制⽓体流量，即⽤户可根据需要进⾏流量设定，MFC⾃动地将流量恒定在设定值上，即使系统压⼒有波动或环境温度有变化，也不会使其偏离设定值。
简单地说，质量流量控制器就是⼀个稳流装置，是⼀个可以⼿动设定或与计算机联接⾃动控制的⽓体稳流装置。
质量流量计/质量流量控制器的主要优点是什么？（1）流量的测量和控制不因温度或压⼒的波动⽽失准。
对于多数流量测控系统⽽⾔，很难避免系统的压⼒波动及环境和介质的温度变化。
对于普通的流量计，压⼒及温度的波动将导致较⼤的误差；对于质量流量计/质量流量控制器，则⼀般可以忽略不计。
（2）测量控制的⾃动化质量流量计/质量流量控制器可以将流量测量值以输出标准电信号输出。
这样很容易实现对流量的数字显⽰﹑累积流量⾃动计量﹑数据⾃动记录﹑计算机管理等。
对质量流量控制器⽽⾔，还可以实现流量的⾃动控制。
通常，模拟的MFC/MFM输⼊输出信号为0～+5V或4～20mA，数字式MFC/MFM还配有RS232或RS485数字串⾏通讯⼝，能⾮常⽅便地与计算机连接，进⾏⾃动控制。
（3）精确地定量控制流量质量流量控制器可以精确地控制⽓体的给定量，这对很多⼯艺过程的流量控制﹑对于不同⽓体的⽐例控制等特别有⽤。
（4）适⽤范围宽，有很宽的⼯作压⼒范围，我们的产品可以从真空直到10MPa；可以适⽤于多种⽓体介质（包括⼀些腐蚀性⽓体，如HCL）；有很宽的流量范围，我们的产品最⼩流量范围可达0～5 sccm，最⼤流量范围可达0～200 slm。
流量显⽰的分辨率可达满量程的0.1%，流量控制范围是满量程的2～100% （量程⽐为-- 50:1），因此在很多领域得到⼴泛应⽤。
气体流量计工作原理
气体流量计工作原理
气体流量计是一种用于测量气体流动速度和质量流量的仪器。
它基于流体动力学定律和物理性质的变化来实现流量的测量。
气体流量计的工作原理通常包括以下几个方面：
1. 等密度原理：根据气体流过的截面积和速度可以计算出气体的流量。
一种常见的实现方式是通过流体动力学原理，将气体流过的截面积和流速转换为压力差。
2. 热速度原理：根据热速度定律，通过测量热电偶的温度差来计算气体的流量。
当气体通过测量管道时，流体的速度会影响热交换的速度，从而使热电偶测量到的温度差发生变化，通过测量温度差的变化可以计算出气体的流量。
3. 导管压差原理：根据气体在导管中流动时产生的压力差来计算气体的流量。
通过在导管中设置压力传感器，测量气体流过导管时的压力差，通过一定的计算方式可以得到气体的流量。
4. 质谱法：通过质谱仪来分析气体中的组分，并根据组分的质量来计算气体的流量。
质谱仪可以将气体中各组分的质量分析出来，通过测量时间、速度和流量等参数来确定气体的流量。
以上是常见的几种气体流量计的工作原理，通过选择适合的工作原理和仪器可以实现对不同气体的准确流量测量。
气体流量计原理
气体流量计原理气体流量计是一种用来测量气体流量的仪器，它在工业生产和实验室中都有着广泛的应用。
气体流量计的原理是基于一些物理定律和传感技术，下面将详细介绍气体流量计的原理。
首先，气体流量计的原理基于质量守恒定律。
当气体通过流量计时，流经流量计的质量必须等于流出流量计的质量。
因此，流量计可以通过测量流入和流出的气体质量的差异来确定流量。
其次，气体流量计的原理还涉及到流体力学。
根据流体力学的基本原理，当气体通过流量计时，会产生一个压力差。
通过测量这个压力差，就可以确定气体的流量。
另外，气体流量计的原理还与传感技术有关。
现代气体流量计通常采用压力传感器或者温度传感器来测量气体的流量。
通过测量气体的压力或温度变化，就可以间接地确定气体的流量。
除了上述原理，气体流量计的工作原理还与流体的状态方程有关。
根据理想气体状态方程，气体的压力、温度和体积之间存在一定的关系。
因此，通过测量气体的压力和温度，就可以计算出气体的流量。
总的来说，气体流量计的原理是基于质量守恒定律、流体力学、传感技术和流体的状态方程。
通过这些原理的应用，气体流量计可以准确地测量气体的流量，为工业生产和实验室研究提供了重要的数据支持。
在实际应用中，气体流量计的原理还会受到一些因素的影响，比如气体的压力、温度、湿度等。
因此，在选择和使用气体流量计时，需要考虑这些因素，以确保测量结果的准确性和可靠性。
综上所述，气体流量计的原理是基于一系列的物理定律和传感技术。
通过这些原理的应用，气体流量计可以准确地测量气体的流量，为各种工业和实验室应用提供了重要的支持。
希望本文可以帮助大家更好地理解气体流量计的原理和工作原理。
质量流量计的结构和原理
质量流量计的结构和原理
质量流量计的结构和工作原理可以概括为以下几点:
一、结构
质量流量计主要由测量管、流量传感器、温度传感器、控制回路等部分组成。
二、工作原理
1. 热量脉冲法
向流体传输微小的热量脉冲,检测上下游温度变化,计算热容和流速。
2. 冷热线法
一个探头加热,一个探头测量上下游温差,结合热容计算质量流率。
3. 波束法
传感器发射声波或微波穿过管道,根据传播时间计算流速。
4. 测温法
在管道设置温度探头,流体吸热使温度改变,测量时间计算流量。
5. 冲量法
设置具有惯性的击块,流体冲击产生力移动击块,计算流量。
三、计算流程
1. 测量过程参数:密度、温度、压力、波束传播时间等。
2. 将各参数输入计算机控制回路。
3. 通过特定算法计算获得质量流量值。
4. 显示或输出质量流量结果。
四、特点
测量准确、响应快、可靠性高、使用寿命长。
通过以上结构和原理,质量流量计实现了对流体流量准确的测定,具有重要的工业
应用价值。

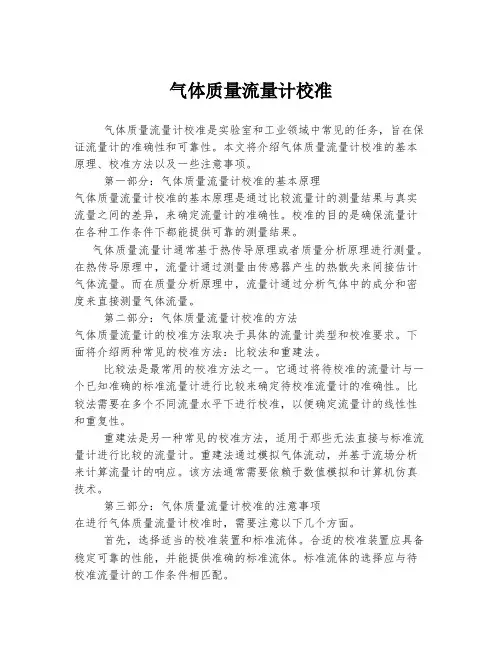

气体质量流量计校准
气体质量流量计校准气体质量流量计校准是实验室和工业领域中常见的任务，旨在保证流量计的准确性和可靠性。
本文将介绍气体质量流量计校准的基本原理、校准方法以及一些注意事项。
第一部分：气体质量流量计校准的基本原理气体质量流量计校准的基本原理是通过比较流量计的测量结果与真实流量之间的差异，来确定流量计的准确性。
校准的目的是确保流量计在各种工作条件下都能提供可靠的测量结果。
气体质量流量计通常基于热传导原理或者质量分析原理进行测量。
在热传导原理中，流量计通过测量由传感器产生的热散失来间接估计气体流量。
而在质量分析原理中，流量计通过分析气体中的成分和密度来直接测量气体流量。
第二部分：气体质量流量计校准的方法气体质量流量计的校准方法取决于具体的流量计类型和校准要求。
下面将介绍两种常见的校准方法：比较法和重建法。
比较法是最常用的校准方法之一。
它通过将待校准的流量计与一个已知准确的标准流量计进行比较来确定待校准流量计的准确性。
比较法需要在多个不同流量水平下进行校准，以便确定流量计的线性性和重复性。
重建法是另一种常见的校准方法，适用于那些无法直接与标准流量计进行比较的流量计。
重建法通过模拟气体流动，并基于流场分析来计算流量计的响应。
该方法通常需要依赖于数值模拟和计算机仿真技术。
第三部分：气体质量流量计校准的注意事项在进行气体质量流量计校准时，需要注意以下几个方面。
首先，选择适当的校准装置和标准流体。
合适的校准装置应具备稳定可靠的性能，并能提供准确的标准流体。
标准流体的选择应与待校准流量计的工作条件相匹配。
其次，进行充分的前处理。
校准前应对待校准流量计进行清洁和预热，以确保测量结果准确。
同时，根据具体情况可能需要对流量计进行防护和调整。
最后，校准结果的准确性需要得到验证。
为了验证校准结果的准确性，可以进行重复性测试或者与其他已知准确的流量计进行比较。
总结：气体质量流量计校准是确保流量计准确性和可靠性的重要任务。
校准的基本原理是通过比较流量计的测量结果与真实流量之间的差异来确定流量计的准确性。
热式气体质量流量计的工作原理
热式气体质量流量计的工作原理热式气体质量流量计的工作原理热式气体质量流量计是一种通过测量气体传热能力来确定气体流量的仪器。
其工作原理基于热传导定律和恒温热源原理。
一、基本原理1. 热传导定律热传导定律是指在温度差的作用下，物质内部由高温区向低温区传递热量的规律。
根据此定律，可以通过测量物质中两点之间的温度差来确定物质中的能量传递速率。
2. 恒温热源原理恒温热源原理是指一个恒定温度的物体可以作为一个恒定的热源，从而使得在其周围流动的气体保持恒定的温度。
二、结构和工作过程1. 结构热式气体质量流量计主要由加热丝、测温丝、外壳和电路板等组成。
其中加热丝和测温丝分别被安装在管道内部，用于测量管道内部气体的传导能力。
2. 工作过程当气体通过管道时，加热丝不断地将热量传递给气体，使得气体的温度升高。
测温丝则用于测量管道内部气体的温度。
由于加热丝和测温丝之间存在一定的距离，因此在气体流过后，测温丝所测得的温度会有一个延迟。
根据恒温热源原理，当气体流量增加时，管道内部的气体流动速度也会增加。
由于气体流动速度的增加会导致测温丝所测得的温度变化更加迅速，因此可以通过比较不同时间点所测得的温度差来确定气体流量。
三、工作特点1. 精确性高热式气体质量流量计具有精确性高、响应速度快等特点。
其精确性主要取决于加热丝和测温丝之间的距离、电路板设计等因素。
2. 适用范围广热式气体质量流量计适用于多种气体介质，并可在较宽范围内进行流量检测。
同时，其结构紧凑、安装方便，可广泛应用于工业自动化、环境监测等领域。
3. 不易受环境影响热式气体质量流量计不受气体密度变化、湿度变化等环境因素的影响，因此具有较高的稳定性和可靠性。
四、应用领域热式气体质量流量计广泛应用于石油化工、食品医药、环保监测等领域。
例如，在石油化工生产过程中，热式气体质量流量计可用于测量管道内部液态或气态介质的流量，从而实现对生产过程的控制和优化。
在环保监测中，热式气体质量流量计可用于监测废气排放情况，从而确保环境保护的有效实施。
气体质量流量控制器和流量计工作原理
气体质量流量控制器和流量计工作原理气体质量流量控制器是一种用于实时控制气体流量的仪器设备。
它通常用于实验室、工业生产等领域中的气体流量控制和调节。
而流量计是用于测量和监测气体的流量的仪器设备。
下面将详细介绍气体质量流量控制器和流量计的工作原理。
1.热膜传感器：热膜传感器是气体质量流量控制器中的关键部件，它由一个薄膜状的感温器件组成。
当气体流过传感器时，传感器表面的薄膜受到热冷交换的影响，导致传感器温度发生变化。
2.热冷交换：热膜传感器的表面会通过热冷交换与气体发生热量的交换。
当气体流过传感器时，如果气体的质量流量增加，传感器表面的热量散失也会增加，导致传感器温度下降。
反之，如果气体质量流量减小，传感器温度则会上升。
3.电路反馈：气体质量流量控制器会通过电路来测量传感器的温度变化，并根据测量结果进行反馈控制。
当气体流量增加时，控制器会减小控制阀的开度，以降低气体质量流量，使传感器温度保持稳定；当气体流量减小时，控制器会增大控制阀的开度，以增加气体质量流量，使传感器温度保持稳定。
流量计的工作原理：流量计主要根据不同的测量原理可以分为多种类型，例如差压式流量计、涡街流量计、电磁流量计等。
这里以差压式流量计为例，介绍流量计的工作原理：1.差压原理：差压式流量计是基于伯努利定律和流体连续性方程的原理工作的，它通过测量流体通过流量计前后的压差来计算流量。
根据伯努利定律，当流体通过管道流动时，流体的动能、位能和压力之间存在关联关系；而流体连续性方程则说明了流入和流出相同截面的流体质量与速度之间的关系。
2.测压装置：差压式流量计中的测压装置通常由压力传感器和差压计组成。
压力传感器用于测量流体通过流量计前后的压力值，差压计用于计算由于流体通过流量计而产生的压差。
3.计算流量：根据测得的差压值和流体的密度，可以利用伯努利定律和流体连续性方程的公式来计算流体的流量。
具体的计算方法会根据差压计的类型而有所不同。
4.输出信号：流量计通常会输出经过处理的电信号，以便用户读取和使用。
气体质量流量计原理
气体质量流量计原理气体质量流量计是一种用于测量气体流量的仪器，它将气体质量作为测量参数。
其原理基于热物理效应，可以用来测量各种气体的流量，广泛应用于化工、医药、冶金、航空等领域。
一、气体质量流量计的基本组成气体质量流量计主要由传感器、信号处理器、显示器和控制器四部分组成。
传感器是测量气体质量流量的核心部件，通常采用热毛细管技术、热膜技术或者微流控技术实现。
信号处理器接收传感器输出的信号，并将其转换为数字量，并进行校准、线性化等处理。
显示器将处理后的数据以数字或者图形的形式显示。
控制器则是对气体质量流量进行控制和调节的核心，通过控制阀门或者泵等设备实现。
二、热物理效应原理气体质量流量计的工作原理基于热物理效应。
当气体通过热丝或者热膜时，这个加热物体会失去一定的热量，且与气体流量成正比。
在气体流量不同的情况下，热丝或者热膜会产生不同的温度变化，进而实现气体流量的测量。
三、热毛细管技术热毛细管气体质量流量计是一种测量气体流量的传统技术。
其基本原理是利用热丝或者热膜加热毛细管中的气体。
通过测量热丝或者热膜的加热功率和温度变化，可以计算出气体的质量流量。
热毛细管气体质量流量计的特点是测量范围广，可以测量各种气体的流量。
热毛细管属于热敏元件，灵敏度不高，且在高速气流下容易受到干扰。
四、热膜技术热膜气体质量流量计是一种新型的传感器，其基本原理是采用热膜作为测量元件。
由于热膜的热导率比热丝低，因此在气体流动下，热膜的温度变化比热丝更为明显。
通过测量热膜表面温度的变化，可以得到气体质量流量的数据。
热膜气体质量流量计的特点是响应速度快、灵敏度高、输出信号稳定。
热膜的寿命较短，容易受到杂散热影响，需要经常进行校准和维护。
五、微流控技术微流控气体质量流量计是一种基于微流控技术的新型传感器。
其基本原理是通过微流道和微加热器等微观结构实现对气体流量的测量。
在气体流动过程中，微通道内的热量传递和质量交换等微观效应会影响气体温度和流速的变化，进而实现气体质量流量的测量。
