混合机械设备
混合机的分类
混合机的分类混合机是一种常见的机械设备，用于将不同的物料混合在一起，以达到均匀混合的效果。
根据不同的分类标准，混合机可以分为多种类型。
本文将按照不同的分类标准，介绍几种常见的混合机。
一、按照混合原理分类1. 强制混合机强制混合机是利用机械力将物料强制混合在一起的设备。
常见的强制混合机包括螺旋混合机、搅拌混合机等。
螺旋混合机通过螺旋叶片的旋转，将物料推动并翻转，从而实现混合效果。
搅拌混合机则通过搅拌叶片的旋转，将物料搅拌在一起。
2. 自由混合机自由混合机是利用物料自身的运动特性进行混合的设备。
常见的自由混合机包括滚筒混合机、流化床混合机等。
滚筒混合机通过物料在滚筒内滚动的过程中，实现混合效果。
流化床混合机则通过气流的作用，使物料在床层中流动，并实现混合。
二、按照混合方式分类1. 干混合机干混合机是将干燥的物料进行混合的设备。
常见的干混合机包括V 型混合机、双锥混合机等。
V型混合机和双锥混合机都采用了特殊的结构设计，使物料在容器内充分翻滚和交叉，从而实现混合效果。
湿混合机是将含有水分的物料进行混合的设备。
常见的湿混合机包括搅拌磨、球磨机等。
搅拌磨通过搅拌叶片的旋转和磨粒体的撞击，将物料混合在一起。
球磨机则利用钢球在转动的圆筒内对物料进行研磨和混合。
三、按照工作方式分类1. 批量混合机批量混合机是一次性将一定量的物料进行混合的设备。
常见的批量混合机包括搅拌桶、混合槽等。
搅拌桶通过搅拌叶片的旋转，将物料混合在桶内。
混合槽则通过槽内的搅拌装置，将物料进行混合。
2. 连续混合机连续混合机是将物料进行连续混合的设备。
常见的连续混合机包括螺旋输送机、带式混合机等。
螺旋输送机通过螺旋叶片的旋转，将物料从一端输送到另一端，并在输送过程中实现混合。
带式混合机则利用带式输送机的运动，将物料进行混合。
四、按照应用领域分类1. 化工混合机化工混合机主要用于化工行业中的物料混合。
常见的化工混合机包括搅拌罐、反应釜等。
搅拌罐通过搅拌叶片的旋转，将化工物料进行混合。
连续式混合机设备工艺原理
连续式混合机设备工艺原理混合机是工业生产中最普遍的设备之一。
它被广泛应用于粉末、颗粒、颜料、化工、制药、食品、水泥等行业中混合原料和制成成品。
其中，连续式混合机因其高效、可靠、结构紧凑等特点，成为目前被广泛应用的混合设备之一。
本文将详细介绍连续式混合机的设备工艺原理。
连续式混合机的工作原理连续式混合机的工作原理是将混合物料流经适当的机械结构，在机械冲击、剪切、翻转和摩擦的作用下，使各组分快速、均匀地混合在一起。
连续式混合机常用的机械结构包括螺旋叶片、双锥体、桶形、宽体等。
其中，螺旋叶片结构的连续式混合机既可以适用于粉末、颗粒等可流动的物料，也可以适用于黏性、半流动性能的物料。
桶形的连续式混合机主要用于中、高黏度和难于流动的物料。
双锥体结构主要适用于膏状、浆状及颗粒的混合。
宽体混合机的特点是结构简单、混合均匀度高。
在混合的过程中，不同种类的机械结构提供的是不同的混合方式。
例如，螺旋叶片混合机通过叶片运转的高速度和较强的挑拌力使得物料顺着螺旋轮的运转方向旋转起来，产生一定的摩擦力和振动力，从而达到混合的目的。
桶形混合机则是采用倾斜的桶形并安装相反的搅拌器，使物料得到强烈的剪切和扰动。
连续式混合机的优缺点连续式混合机因其特殊的设计结构，被广泛应用于各种领域。
其优点主要包括：1.可以处理大量连续混合的物料，时效性较高；2.设计简单，容易操作；3.混合效果好，混合均匀度高；4.可以适用于各种不同形状、颗粒大小的物料；5.可以进行自动化生产，减少人工操作。
其缺点主要包括：1.设备成本大；2.设备运行时，物料中的气体容易滞留，导致混合不均匀。
连续式混合机的应用领域连续式混合机的应用领域非常广泛，主要包括：1.化工工业：适用于材料制备、催化剂、聚合物材料、膏状物料、粉状物料、废弃物处理等领域。
2.食品工业：适用于调味品、面粉等粉状、颗粒状物料的混合；酱油、果酱类的半流动性物料。
3.烟草工业：适用于混合烟丝原料。
混凝土机械设备的规格型号
混凝土机械设备的规格型号一、引言混凝土机械设备是建筑工程中必不可少的设备之一。
其作用是将混凝土原材料进行混合、搅拌、浇注等工序，使其成为坚固的建筑材料。
在建筑工程中，混凝土机械设备的品质和规格直接影响着工程的质量和进度。
因此，本文将详细介绍混凝土机械设备的规格型号。
二、混凝土搅拌车混凝土搅拌车是混凝土机械设备的重要组成部分，它主要由底盘、搅拌桶、减速机、液压系统、水供应系统、充气系统、控制系统等组成。
其规格型号如下：1. 型号：JZC3502. 搅拌容量：350L3. 排放标准：国Ⅲ4. 驱动方式：4×25. 发动机功率：75KW6. 最大行驶速度：80km/h7. 搅拌转速：14r/min8. 水箱容积：250L9. 油箱容积：120L10. 外形尺寸：6100×2300×3150mm11. 总重量：6500kg三、混凝土泵车混凝土泵车是将混凝土从搅拌车中输送到建筑工地上的设备。
它主要由底盘、液压系统、泵送系统、电器控制系统等组成。
其规格型号如下：1. 型号：HDT5281THB-37/42. 泵送最大理论输送距离：37m3. 泵送最大理论输送高度：150m4. 泵送最大理论输送流量：150m³/h5. 管子直径：125mm6. 液压系统额定压力：32Mpa7. 液压油箱容积：600L8. 外形尺寸：12600×2490×3800mm9. 总重量：28000kg四、混凝土搅拌站混凝土搅拌站是将混凝土原材料进行混合的设备，它由搅拌机、控制系统、水供应系统、粉料供应系统、骨料供应系统等组成。
其规格型号如下：1. 型号：HZS502. 生产能力：50m³/h3. 搅拌机型号：JS10004. 骨料计量方式：PLD16005. 粉料计量方式：Screw conveyor6. 水计量方式：水泵7. 混凝土配比精度：±2%8. 总功率：80KW9. 外形尺寸：22316×15200×15150mm10. 总重量：23t五、混凝土搅拌罐混凝土搅拌罐是将混凝土原材料进行混合的设备，它由罐体、搅拌装置、液压系统、控制系统等组成。

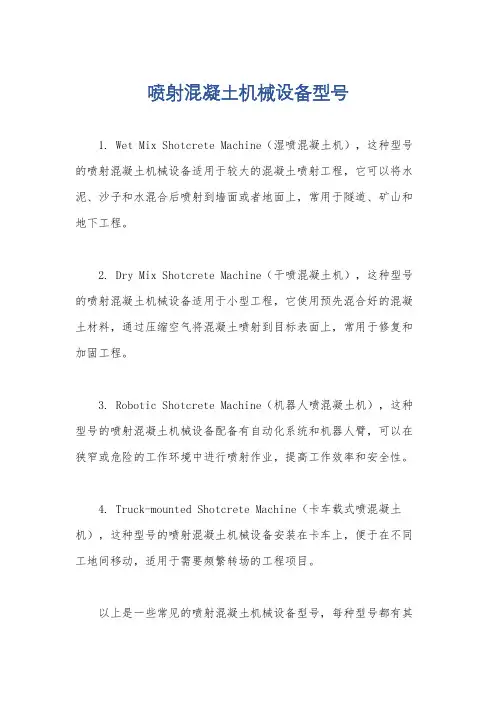

喷射混凝土机械设备型号
喷射混凝土机械设备型号
1. Wet Mix Shotcrete Machine（湿喷混凝土机），这种型号的喷射混凝土机械设备适用于较大的混凝土喷射工程，它可以将水泥、沙子和水混合后喷射到墙面或者地面上，常用于隧道、矿山和地下工程。
2. Dry Mix Shotcrete Machine（干喷混凝土机），这种型号的喷射混凝土机械设备适用于小型工程，它使用预先混合好的混凝土材料，通过压缩空气将混凝土喷射到目标表面上，常用于修复和加固工程。
3. Robotic Shotcrete Machine（机器人喷混凝土机），这种型号的喷射混凝土机械设备配备有自动化系统和机器人臂，可以在狭窄或危险的工作环境中进行喷射作业，提高工作效率和安全性。
4. Truck-mounted Shotcrete Machine（卡车载式喷混凝土机），这种型号的喷射混凝土机械设备安装在卡车上，便于在不同工地间移动，适用于需要频繁转场的工程项目。
以上是一些常见的喷射混凝土机械设备型号，每种型号都有其
适用的场景和特点，选择合适的型号取决于具体的工程需求和条件。
希望以上信息能够对你有所帮助。
混合机安全操作规程
混合机安全操作规程混合机是一种用于混合不同种类的物料或者不同配方的物料的机械设备，广泛应用于化工、医药、食品等行业。
由于混合机在操作过程中涉及到物料的搅拌、研磨、加热等多个环节，操作人员必须严格遵守安全操作规程，以确保工作人员的人身安全以及设备的正常运行。
以下是混合机的安全操作规程，具体要求如下：一、操作前的准备1.确保混合机的电源开关处于关闭状态，并将操作盖板、喷水装置等主要部件放置在适当位置，以便于操作时使用。
2.检查混合机是否正常工作，是否存在磨损、漏油、松动等现象。
凡存在问题的部件应及时进行维修或更换。
3.检查混合机所需物料的数量和质量，并确保物料完全符合规定标准，如混合机不同配方所需物料的比例。
二、操作时的安全措施1.穿戴合适的劳动防护装备，包括安全帽、防护眼镜、口罩、耳塞等。
避免衣物过松或过长，以免被卷入设备中。
2.在操作前向其他工作人员进行必要的交接班，确保相关工作人员了解设备的运行状态和可能存在的问题，以便及时处理。
3.在启动混合机之前，应检查搅拌机械部分的密封性能是否正常，并确保物料容器的装配正常，以防止物料泄漏造成事故。
4.按照操作说明书上的要求，依次打开电源、气源等设备，确认设备的各个参数是否正常。
5.开始操作之前，操作人员应仔细阅读混合机的操作说明书，并掌握混合机的各个功能键及其使用方法，以免在操作过程中出现操作失误。
6.操作过程中，严禁随意触动设备的旋转部件，以免造成伤害。
如需调整设备参数或加入新的物料，必须将混合机停机，并确保机器完全停止后再进行操作。
三、操作结束后的处理1.操作结束后，应断电并将电源开关关闭，将设备的温度调节至合适范围，再进行清洗和维护。
2.定期清洗和维护设备，确保设备的正常运行和操作人员的安全。
3.对设备进行定期维修和检查，及时修复或替换磨损的部件，确保设备工作的效果和使用寿命。
4.对设备进行周边环境的清理，以防止灰尘或其他杂物进入设备内部，影响设备的工作效果。
常用混合器的种类和技术要点
常用混合器的种类和技术要点
混合器是一种机械设备，用于将多个固体或液体物质进行混合。
混合器可以应用于许多不同的领域，如食品加工、药品制造和化学
工业等。
混合器有多种不同类型和设计，每种类型都有其特定的用
途和技术要点。
一，搅拌式混合器
搅拌式混合器是最常见的混合器类型之一。
该装置通过旋转或
搅拌来将不同物质混合在一起。
这种类型的混合器可以应用于固体
和液体物质的混合。
搅拌式混合器的优点包括其结构简单、易于清
洗和维护以及使用便捷。
二，流体床混合器
流体床混合器使用空气或气体流体来悬浮和混合由不同物质组
成的微粒体。
该装置特别适用于液体和固体物质的混合，其优点包
括混合效率高、能耗低和能够实现大规模生产。
三，球磨混合器
球磨混合器是一种通过摩擦和冲击来将料粉碎和混合在一起的
设备。
该设备广泛应用于粉末、涂料、油墨等物质的制备。
四，双螺杆混合器
双螺杆混合器是一种适用于高粘度物质混合的设备，其通过两
个螺杆的运动将物质混合在一起。
这种混合器的优点是混合效率高，适用于高粘度物质，并且对于固体物质能够进行有效的分散。
综上所述，混合器应用广泛，常见的混合器类型包括搅拌式混
合器、流体床混合器、球磨混合器和双螺杆混合器等。
根据不同的
混合需求选择不同类型的混合器，并注意其技术要点和适用范围。
常用的混合机械分类总结
常用的混合机械四大分类常用的混合机械分为气体和液体混合器、膏状物混合机械、热塑性物料混合机、粉状与粒状固体物料混合机械四大类。
低黏度液体混合机气体和低黏度液体混合机械的特点是结构简单，且无转动部件，维护检修量小，能耗低。
这类混合机械又分为气流搅拌、管道混合、射流混合和强制循环混合等四种。
其中管道混合也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
粉状、粒状固体物料混合机械多为间歇操作，也包括兼有混合和研磨作用的机械，如轮辗机等。
在粉料/粉体或颗粒状物料混合时，大多选择卧式混合机，该设备混合效率高，混合质量好，卸料时间短，残留量也少。
混合时要求所有参与混合的物料均匀分布。
混合的程度分为理想混合、随机混合和完全不相混三种状态。
各种物料在混合机械中的混合程度，取决于待混物料的比例、物理状态和特性，以及所用混合机械的类型和混合操作持续的时间等因素。
液体的混合机主要靠机械搅拌器、气流和待混液体的射流等，使待混物料受到搅动，以达到均匀混合。
常见的液体混合机械有配料罐、喷射混合器等。
配料罐结构简单，主要由缸体、搅拌器、缸盖等构成。
物料从上部加入，混合均匀了的液体从下部流出。
可以进行间歇和连续混合操作。
喷射混合器由收缩喷嘴、喉管以及扩散器等主要部件构成。
其工作原理是：高压液体从压缩段通过喷嘴高速射向扩散器时，在喉管处产生真空，将待混合溶液吸入，两溶液在喉管处即进行混合，然后经泵扩散器出口由尾管排出。
高压液体和吸入待混合溶液在混合段产生了强大的剪切力，使得两种液体被破碎为很小的液体微团而扩散，达到混合的效果不同膏状物的混合机主要是将待混物料反复分割并使其受到压、辗、挤等动作所产生的强剪切作用，随后又经反复合并、捏合，最后达到所要求的混合程度。
迪罗—特马法纤维开松混合设备机械原理
迪罗—特马法纤维开松混合设备机械原理
迪罗—特马法纤维开松混合设备是一种用于纤维开松和混合的机械设备。
迪罗—特马法是一种先进的纤维处理技术，可以将纤维进行开松，并将不同类型的纤维混合在一起以获得所需的纤维特性。
该设备主要由进料系统、开松系统、混合系统和出料系统组成。
进料系统将纤维原料输送到开松系统。
开松系统由一系列高速旋转的锤片和筛板组成，锤片通过高速旋转将纤维进行开松，筛板则用于分离纤维的长度和粗细。
开松后的纤维进入混合系统，混合系统通过旋转的搅拌器将不同类型的纤维均匀混合在一起。
搅拌器的速度和角度可以调节，以获得所需的混合效果。
混合后的纤维通过出料系统排出。
出料系统可以根据需要调节出料口的大小和位置，以控制纤维的流量和分布。
该设备具有开松效果好、混合均匀、工作效率高等特点。
迪罗—特马法纤维开松混合设备广泛应用于纺织、非织造布、纸浆制造等行业。
它可以提高纤维的质量和加工效率，满足不同用户的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混合机械及设备ห้องสมุดไป่ตู้
混合机类型
按操作
间歇式 连续式
按工作原理
重力式 强制式
按设备运转方式
旋转容器式 固定容器
按物料
混合机 搅拌机
对混合设备的一般要求
混合物的混合均匀度要高 物料在容器内的残余量要少 均质物的颗粒微小，质地细腻
设备结构简单，坚固耐用，便于操作、检视、 取样和清理，维修方便 机械设备要防锈，耐腐蚀等
电机设备和电控装置应符合环境保护和安全运 行的要求
料浆搅拌机
包括浆式搅拌机、框式搅拌机、螺旋桨搅 拌机、锚式搅拌机、涡轮式搅拌机。
螺旋式搅拌机
框式搅拌机
工作原理
主轴转动 桨叶高速转动 流体受切向力、径向力、周向力共同作用 产生紊乱运动 混合
主要参数和结构尺寸
转速n n降低，混合效果差；n增大，功率消耗 大，受力条件恶劣
混合原理
对流混合：粉料在外力作用下位置发生移动，所 有粒子在混合机中的流动产生整体混合。 扩散混合：在粒子间相互生成的表面上粒子做微 弱的移动，使各种组分的粒子在局部范围扩散达 到均匀混合。 剪切混合：由于物料群体中的粒子相互间的滑移 和冲撞引起的局部混合。
任何一种混合机一般都是三种混合作用共同作用 的结果
混合机结构形式对混合的影响
主要包括： 形状、尺寸、进料和卸料装置的大小和位 置、表面加工精度
操作条件对混合的影响
• 物料各组分的配比； • 进入混合机的方式、顺序和速率； • 搅拌部件或混合机容器的转速； • 混合料占混合体积比率。
最佳转速：
Fr
2
• Rmax g
其中：
Fr为旋cm离转；心角g力速重与力度重加，力速r·s度的-1，比; Rc，mm称a·xs为重-2。容力器准最数大，回ω转为半容径器，
物料混合过程 混合
分料
分料的产生：
堆积分料：堆积时因粒度差和重度差引起的分 料
振动分料：料层振动时因粒度和重度引起的分 料 搅拌分料：因强烈搅拌料层出现的分料
防止分料的措施：
减少混合料从排料口卸料时的落料差， 用皮带运输机运输过程中减少振动，缩 短输送距离。
合理设计贮仓
控制粒度和密度分布
混合中加入4%～5%水分可防止分料， 但过多或分布不均也影响混合均匀度。
一般n为： n =125/d+80 r/min
浆池尺寸 直径D=(3~4)d 深度H=(1~2/3)D d：桨叶直径(m)
粉料混合机械设备
应混当合Fr＜机1F，r=一0.般3-圆0.4筒，型混合机Fr=0.7-0.9，V型
填充系数d： d=Q/V Q为装料体积； V为容器体积。 容器旋转：d=30% 容器固定：d=60～70%
混合时间t：t≈20T T为物料循环流动一次的周期。
一般碎玻璃不参加混合，以防磨损卡住混合 机。限制搅拌浆叶处线速度小于3m·s-1 。
希望选择对流强烈的 混合机
混合效果的评价方法
混合均匀性概念 分离尺度 分离强度
表征混合效果的指标
• 合格率 • 标准偏差 • 离散度和均匀度 • 混合指数和混合度 • 混合速度 • 混合的动力消耗
影响混合的主要因素
物料的物理性质 混合机结构形式 操作条件
物料的物理性质对混合的影响
包括形状、粒度与分布、密度、表面性质、 休止角、流动性、含水量、粘结性等。
混合机械设备
概述
混合过程
混合： 原料在外力作用下运动速度和方向发生变化，使各组 分粒子得以均匀分布的操作。（均化处理）
同相之间的移动——混合 不同相之间的移动——搅拌 高粘度的液体和固体相互混合——捏和或混炼 广义上把上述的各种操作统称为混合。
目的 加快反应进行，提高产品质量 工艺要求 防止料浆沉淀
