常用的板金材料对照表
钣金用材料介绍
钢材知识集锦钣金用材料介绍品名：热镀锌钢板代号：SPGC硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：40～55kgf/mm2以上。
材料厚度：0.4~3.2mm。
3.2mm以上材料较难买到，一般以电镀白锌替代。
材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。
材料长度：可依需要裁切任意尺寸。
一般为8’，即2438mm或2500mm。
材料特性：1、金属白色光泽，上有花纹，表面不易生锈，但会因腐蚀产生白色锈斑。
2、一般不做表面处理。
3、不能做电镀（镀五彩锌、镀白锌、镀镍、镀锡…）。
4、适宜做冷冻、空调、重电机、屋顶结构件。
比重：8.25重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SPGC2.0×1220×2440重量为：2.0×1.22×2.44×8.25=49.1kg 又如：SPGC1.0×1000×2000重量为：1×1×2×8.25=16.5kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。
2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。
3、如要折弯加工，须注意表面锌层是否脱落，适时清除下模锌粉。
品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。
材料厚度：0.1~10.0mm。
10.0mm以上材料较难买到。
材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。
钣金常用之材料
材質:SUS301 1/4H
硬度: 220-270HV 厚度規格:0.5T
材質:SUS301 3/4H
硬度: 370HV±20゜ 厚度規格:0.5T 材料特性:無磁性﹐耐蝕性較強﹐彈性好﹐ 材料無明顯的絲線向﹐冷作加工效果好﹐ 耐深抽﹐有硬度區別﹐此材料分2B面與 AB面﹐既霧面與鏡面之分 用途:支架.連結器
彈性係數 (KN/mm2)
厚度(mm)
板寬(mm) 抗拉強度 硬度 延伸率% 降服強度
0.4mm-3.2mm
>1220mm(可客製) 380-590(MPa) >70HRB 19-38% 可調
••
• •
材質:SUS430
硬度:150HV~185HV 厚度規格:0.5T 材料特性:磁性強的不繡鋼板，耐蝕性較強， 適合冷作加工，但不適於深沖(抽)時間長 也會氧化，此材分2B面(霧面)BA面(鏡面) 用途:支架.連結器
••
• •
材質:紅銅 1/2
硬度: 75-120 HV 厚度規格:>0.2mm
930 Min
1130 Min 1320 Min 1570 Min
10 Min
5 Min 3 Min --
•鈑金常用之材料特性表
合金種類 C50715 C5102
含錫／磷青銅合金
C5191 C5210 C5240 C1441 C5050
抗張強度 (N/mm 2)
伸長率(%) 硬度(Hv)
H
H H
540~620
合金種類 抗張強度 (N/mm 2) 伸長率(%) 硬度(Hv) H H H 洋白&白銅合金 C7451 450~530 -140~160 121 C7541 ≧490 ≧3 ≧135 121 KU400 C7521 510~590 ≧3 150~180 125 C7701 630~735 ≧4 175~220 127
钣金常用材料

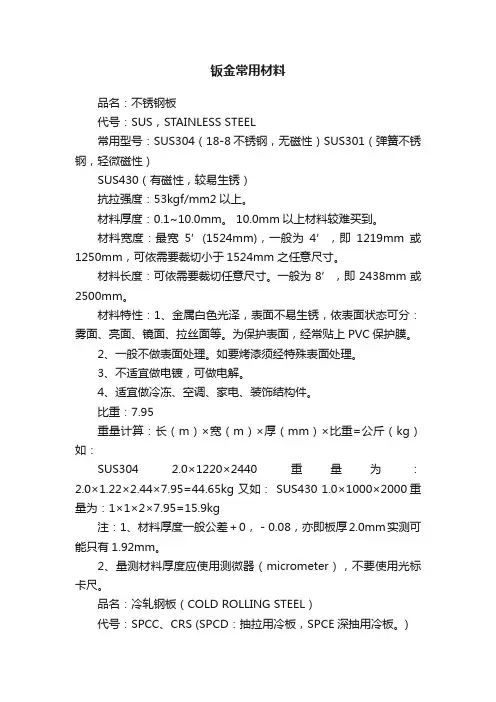

钣金常用材料品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。
材料厚度：0.1~10.0mm。
10.0mm以上材料较难买到。
材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm 之任意尺寸。
材料长度：可依需要裁切任意尺寸。
一般为8’，即2438mm或2500mm。
材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。
为保护表面，经常贴上PVC保护膜。
2、一般不做表面处理。
如要烤漆须经特殊表面处理。
3、不适宜做电镀，可做电解。
4、适宜做冷冻、空调、家电、装饰结构件。
比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 2.0×1220×2440重量为：2.0×1.22×2.44×7.95=44.65kg 又如：SUS430 1.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。
2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。
品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。
)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。
材料厚度：0.25~3.2mm。
3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm 之任意尺寸。
常用的板金材料对照表

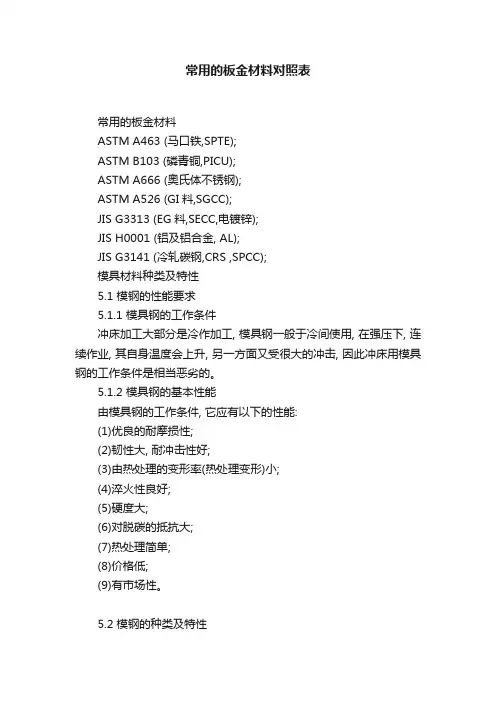

常用的板金材料对照表常用的板金材料ASTM A463 (马口铁,SPTE);ASTM B103 (磷青铜,PICU);ASTM A666 (奥氏体不锈钢);ASTM A526 (GI料,SGCC);JIS G3313 (EG料,SECC,电镀锌);JIS H0001 (铝及铝合金, AL);JIS G3141 (冷轧碳钢,CRS ,SPCC);模具材料种类及特性5.1 模钢的性能要求5.1.1 模具钢的工作条件冲床加工大部分是冷作加工, 模具钢一般于冷间使用, 在强压下, 连续作业, 其自身温度会上升, 另一方面又受很大的冲击, 因此冲床用模具钢的工作条件是相当恶劣的。
5.1.2 模具钢的基本性能由模具钢的工作条件, 它应有以下的性能:(1)优良的耐摩损性;(2)韧性大, 耐冲击性好;(3)由热处理的变形率(热处理变形)小;(4)淬火性良好;(5)硬度大;(6)对脱碳的抵抗大;(7)热处理简单;(8)价格低;(9)有市场性。
5.2 模钢的种类及特性工具钢的种类很多, 其中大部分可以作模具钢使用, 我们有必要了解各类工具钢的特性, 选用模具钢时, 才能更经济更理地使用材料。
5.2.1 碳钢(SK系)碳钢工具用钢, 有SK1 ~SK7共七类, 以经济性与可加工性好, 多用于不太需要耐久性的模具, 其中, SK3常用作模具用钢, 其次是SK5。
以下是SK系钢的特性表:5.2.2 切削用合金工具钢(SKS系)SKS系(特钢), 有更高的硬度及耐磨性, 淬火性又较SK系提高很多, 特别有韧性需求时, 加入Ni, 并减少碳含量, 使用模具的钢种以SKS2最多, 总的来讲, SKS系钢较SK系有更好的耐磨性, 更高的硬度, 特性如下表:5.2.3 耐冲击用合金工具钢(SKS系)此类(SKS4, SKS41, SKS42, SKS43, SKS44), 突出特性为耐冲击, 韧性好, 不足之处是, 切削性和耐磨性在某些程度上受损。
钣金常用材料密度表
密度（克 /mm3)
0.00272 0.00272 0.00272 0.0085 0.0085 0.00878 0.009 645 0.00645
Stainless Steel (Soft) 12 PVC Laminated Steel Sheet 99033-3(Black) Anti-Finger 韩国通电黑皮电解 Coating 日本通电黑皮电解 C010R : B200 锌铁 扁铁 黑铁 光泊/单光泊 双光泊 全硬变光泊 光泊网 白铁 一级白铁 无方向性矽钢 有方向性矽钢
0.00803 0.0077 0.0078 0.0078 0.0078 0.0078 0.0079 0.0079 0.00738 0.00738
黄铜棒,H60（C2801）黄铜棒，H62（C2800）黄铜棒,H65（C2680）黄铜棒,H68（C2620）黄铜 棒,H70（C2600）黄铜棒,H90（C2200）黄铜棒,H96（C2100）黄铜棒，H59黄铜棒，H59-1黄铜 棒，H59-2黄铜棒,无铅黄铜棒，热锻铅黄铜棒，冷铆易切削环保黄铜棒，C3604铅黄铜棒，H59黄 铜六角棒，H62黄铜六角棒，H65黄铜六角棒，H68黄铜六角棒，H70黄铜六棒，H59黄铜方棒，H62 黄铜方棒，H65黄铜方棒，H70黄铜方棒，QSi3-1硅青铜棒、QA19-5-1-1铝青铜棒、QAL9-4铝青铜 棒、C5191磷铜棒、C51100磷铜棒、T2紫铜棒、T3紫铜棒、C1100进口紫铜棒、C17200铍铜棒、 NS102合金铜棒、QSn4-3锡青铜棒、QSn6.5-0.1锡青铜棒、C18150美国铬锆铜棒、C18200日本铬 锆铜棒、LC2500钨铜棒等
ZINC PLATE/Galvanized Steel JIS G3303 SGCC CR-Steel Black Steel JIS G3141 SPCCSPCC/Cold Rolled Steel SD JIS G3141 SPCCCold Rolled Steel-1/4Hard 4B JIS G3141 SPCCCold Rolled Steel-Hard 1B Cold Rolled Steel Net Tin Plate JIS G3303 Tin Plate Coating 2.8/2.8 JIS G3303 Silicon Steel （ 无片纹） (with no direction) Silicon Steel - Zll (有片纹） (with direction)
钣金设计规范
钣金设计规范一．范围本设计规范规定了钣金件设计的一般要求和UPS需注意的要求本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用二．常用板金材料及加工工艺2．常用钣金材料，厚度，规格，表面保护处理。
（1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0用途：UPS机壳、门板、面板及内部结构件。
（2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途: 山特仅使用3mm SPCC，表面电镀或烤漆。
（3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途：常用于热插拔模块，但价格较贵。
（4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。
（5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。
具有耐蚀性、上漆性、成形性、点焊性。
常用板厚：0.8、1.0、1.2、1.5、2.0、3.0用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。
3．NCT钣金加工（1）冲孔要求钣金上的开孔尺寸一般大于板厚，否则易损伤模具。
NCT冲压的最小孔径见附表(2)孔距边缘的距离小于料厚时,冲方孔会导致边缘被翻起,方孔越大翻边越明显。
(3)攻芽孔:由于直接攻芽会形成毛刺,因此在攻芽孔正反面加冲一小沙拉孔,可避免此现象的发生。
(4)NCT冲沙孔的成形深度一般不大于85%(T<2.5mm)(5)由于铝材比较软上下模间隙稍微偏大,则很容易产生毛刺,特别是在冲网孔时,可明显看出.(解决方法:减小上下模的间隙).(6)NCT冲半剪凸点的高度不超过0.6T,如大于0.6T则极易脱落。
钣金材料代码对照表
铝 板
AL(须注明板材型号,如AL-5052)
防锈铝
AL(3003,5052)
钣金材料代码对照表
原材料名称
原代码
统一名称
统一代码
一般用冷轧板
SPCC
冷轧板
SPCC(如客户特殊要求,需注明)
冲压用冷轧板
SPCD
深冲压用冷轧板
SPCE
一般用热轧板
SPHC
热轧板
SPHC(如客户特殊要求,需注明)
冲压用热轧板
SPHD
深冲压用热轧板
SPHE
酸洗板
SPHC
酸洗板
SPHC
正常锌花镀锌板
SGCC-Z
环保型耐指纹电解板(烘烤后板材变黄)
SECC-N5
镀铝锌板
AZ(100,150,180)(100为锌层质量/平方米)
覆铝锌板
AZ(如客户特殊要求,需注明)
马口铁
SPTE
电镀锡板
SPTE
镜面不锈钢
SUS304SUS430(磁性)
不锈钢板
SUS(如客户特殊要求,需注明)
雾面不锈钢
亮面不锈钢
砂纹面不锈钢
纯铝板
热镀锌板
SGCC(如客户特殊要求,需注明)
小锌花镀锌板
SGCC-X
光整锌花(无锌花)镀锌板
SGCC-G
冲压用电镀锌板
D
电解板
SECC(如客户特殊要求,需注明)
深冲压用电镀锌板
SECE
钝化电镀锌板
SECC-O
磷化电镀锌板
SECC-P
普通耐指纹电解板
SECC-N2
耐指纹电解板
SECC-N2SECC-N5
常用钣金材料
常用钣金材料一.镀锌钢材镀锌钢材主要是两类：1、电镀锌板(EG)2、热浸镀锌板(GI)。
表1：电镀锌板与热浸镀锌板比照表二.不锈钢抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称。
要达到不锈耐蚀作用,含铬(Cr)量不少于13%；此外可加入镍(Ni)或钼(Mo)等来增加效果。
由于合金种类及含量不同，种类繁多。
不锈钢特点：耐蚀好，光亮度好，强度高；有一定弹性；昂贵。
三.马口铁马口铁(SPTE)为低碳钢电镀锡(Sn)钢材；特点：保持了低碳钢较好的塑性，及成形性；一般料厚不超过0.6mm。
用途：遮蔽磁干扰的遮片及冲制少零件；四.弹簧钢中碳钢含锰(Mn)、铬(Cr)、硅(Si)等合金钢；特性：材料可以产生很大弹性变形，利用弹性变形来吸收冲击或减震，亦可储存能量使机件完成动作。
五.铜及铜合金特点：导电、导热、耐蚀性好，光泽度好，塑性加工容易，易于电镀、涂装。
1.纯铜(含Cu 99.5%以上)亦称紫铜，材料强度低，塑性好；极好导电性，导热性，耐蚀性；用于电线、电缆、导电设备上。
2.黄铜铜锌合金，机械性能同含锌量有关；一般锌量不超过50%。
特点：延展性，冲压性好，运用于电镀，对海水及大气腐蚀有好的抗力。
但本体容易发生局部腐蚀。
3.青铜铜锡合金为主的一类铜基合金金属统称。
特点：比纯铜及黄铜有更好的耐磨性：加工性好，耐腐蚀。
4.铍铜含铍(Be)的铜合金；特点：高的强度、硬度、弹性、耐磨性；高的导电性、导热性、耐寒性；无铁磁性。
用途：电磁屏蔽材料较多；六.铝及铝合金特点：较轻的金属结材材料；良好的耐蚀性，导电性及导热性；相同重量情形下，Al导电性比Cu高2倍,但纯铝强度及硬度比较低。
用途：铝质光泽及质软，可以制成不同颜色和质地的功能性和装蚀性材料：七.镁合金特点：最轻的金属结材材料；比强度高，耐疲劳，抗冲击，流动性好，防静电性能好；耐蚀差，易氧化烧损。
