Pt100热电阻计算公式及分度表

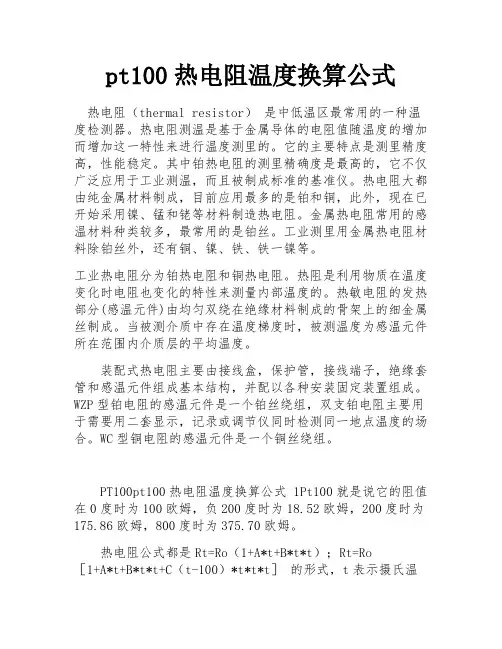

pt100热电阻温度换算公式

pt100热电阻温度换算公式热电阻（thermal resistor）是中低温区最常用的一种温度检测器。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测里的。

它的主要特点是测里精度高，性能稳定。

其中铂热电阻的测里精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

金属热电阻常用的感温材料种类较多，最常用的是铂丝。

工业测里用金属热电阻材料除铂丝外，还有铜、镍、铁、铁一镍等。

工业热电阻分为铂热电阻和铜热电阻。

热阻是利用物质在温度变化时电阻也变化的特性来测量内部温度的。

热敏电阻的发热部分(感温元件)由均匀双绕在绝缘材料制成的骨架上的细金属丝制成。

当被测介质中存在温度梯度时，被测温度为感温元件所在范围内介质层的平均温度。

装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。

WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录或调节仪同时检测同一地点温度的场合。

WC型铜电阻的感温元件是一个铜丝绕组。

PT100pt100热电阻温度换算公式 1Pt100就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

热电阻公式都是Rt=Ro（1+A*t+B*t*t）；Rt=Ro［1+A*t+B*t*t+C（t-100）*t*t*t］的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100，Ro就等于100。

0到850度：Rt=R0（1+A*t+B*t^2）-200到0度：Rt=R0［1+A*t+Bt^2+C（t-100）^3］ R0是0度是铂电阻的阻值 A=3.940*乘10负3次幂。

B=-5.802乘10负7次幂。

Pt100热电阻计算公式及分度表教学文稿

Pt100热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

Pt100热电阻分度表。

Pt100热电阻计算公式及分度表

Pt100热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

Pt100热电阻分度表。

pt100热电阻计算方法

pt100热电阻计算方法
PT100热电阻是一种测量温度的传感器，其原理是基于电阻随温度变化的特性。

计算PT100热电阻的方法可以通过以下步骤进行：
1. 查阅PT100热电阻公式：
PT100热电阻通常遵循以下公式：
Rt = R0 * (1 + A * t + B * t^2 + C * (t - 100) * t^3) 其中，Rt是实际温度下的电阻值，R0是参考温度下的电阻值（一般为0℃时的电阻值，即100Ω），t是实际温度（℃），A、B、C是热电阻温度系数。

通常，PT100热电阻使用ITS-90温度标准，其A、B、C系数分别为：
A = 3.9083 * 10^(-3) ℃^(-1)
B = -5.775 * 10^(-7) ℃^(-2)
C = -4.183 * 10^(-12) ℃^(-4)（仅在t < 0℃时使用）
2. 使用公式计算Rt：
如果已知实际温度t，可以将其代入上述公式计算Rt。

例如，若实际温度为50℃，则：
Rt = 100 * (1 + 3.9083 * 10^(-3) * 50 + (-5.775 * 10^(-7)) * 50^2)
Rt ≈ 119.4Ω
3. 逆向计算实际温度t：
若已知Rt，可以使用相应的逆公式计算实际温度t。

在某些情况
下，公式可能较为复杂，可以通过数值方法（如牛顿拉夫逊法）求解。

也可以通过查表或使用现成的软件或工具进行计算。

总之，PT100热电阻的计算方法主要涉及查阅公式、计算电阻值和逆向计算实际温度等步骤。

在具体应用中，可能需要考虑其他因素（如线路电阻、测量误差等），以获得更准确的温度测量结果。

PT100热电阻计算与分度表

PT100热电阻计算与分度表丹东鸭绿江敏感元件有限公司/cpzs.asp概述：该产品执行DIN44081、DIN44082标准，体积小、灵敏度高、寿命长。

用于超温保护的场所，可以单支或多支串联与电机保护器配合使用。

传感器测温端安装在设备中需要测温的位置，引线接至电机保护器的信号输入端，当温度接近绝缘耐热等级温度时，输入电阻值达到电机保护器动作阀值，保护器断开电路实施保护。

技术数据：控制温度范围为TK60℃～TK180℃。

控制温度TK每间隔5℃设定一种规格。

一至六芯都可生产。

在单片机读取A／D转换后的BCD码时，为了避免读取不正确数值，在软件编程时采用对数据多次采样的方法，即在一定的时间内，连续读取BCD码，全部为一样的数值时才作为正确的数值接收，否则视为不正确数值而被忽略，这样可以有效地保障在显示器上输出的温度值连续变化，而不发生干扰性的跳动。

由于PT100铂热电阻的阻值随温度的变化为非线性的，所以在软件编程时进行了线性拟合，阻值(R)与温度(T)的关系式为T=2.469R+27.2，其中电阻R的单位是Ω；T的单位是K。

热电偶/热电阻的区别基础知识2009-09-01 17:18:10 阅读180 评论0 字号：大中小热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。

二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。

热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。

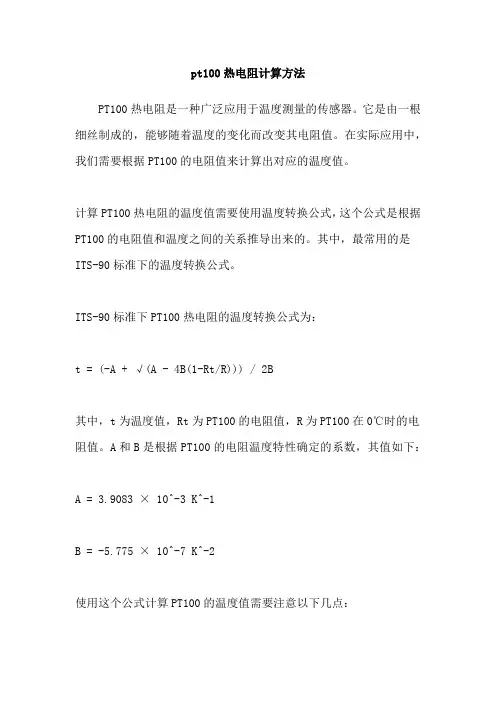

pt100热电阻计算方法

pt100热电阻计算方法
PT100热电阻是一种广泛应用于温度测量的传感器。

它是由一根细丝制成的，能够随着温度的变化而改变其电阻值。

在实际应用中，我们需要根据PT100的电阻值来计算出对应的温度值。

计算PT100热电阻的温度值需要使用温度转换公式，这个公式是根据PT100的电阻值和温度之间的关系推导出来的。

其中，最常用的是ITS-90标准下的温度转换公式。

ITS-90标准下PT100热电阻的温度转换公式为：
t = (-A + √(A - 4B(1-Rt/R))) / 2B
其中，t为温度值，Rt为PT100的电阻值，R为PT100在0℃时的电阻值。

A和B是根据PT100的电阻温度特性确定的系数，其值如下：
A = 3.9083 × 10^-3 K^-1
B = -5.775 × 10^-7 K^-2
使用这个公式计算PT100的温度值需要注意以下几点：
1. PT100的电阻值必须校准过。

2. 温度转换公式只适用于ITS-90标准下的温度计算。

3. 公式中的A和B系数是固定的，不能随意更改。

4. 在计算过程中需要注意单位的转换，如电阻的单位为欧姆，温度的单位为摄氏度。

总之，在使用PT100热电阻进行温度测量时，需要根据其电阻值计算出对应的温度值。

而温度转换公式是计算温度的重要工具，使用时需要注意以上几个要点，确保计算结果的准确性。

Pt100热电阻精确分度表

Pt100热电阻精确分度表Pt100热电阻是温度测量中常用的一种传感器，其测量范围广泛，在工业自动化、食品加工、生物医学、环境检测等领域中都有着广泛的应用。

为了能够更好地利用Pt100热电阻进行温度测量，需要对其进行精确的分度，以保证温度测量的准确性和稳定性。

Pt100热电阻概述Pt100热电阻是一种基于白金电阻材料的温度传感器，其电阻值随温度的变化而发生变化，温度越高则电阻值越大，反之亦然。

Pt100热电阻的电阻值受到温度和电阻材料本身的影响，因此需要对其进行精确的分度才能够得到准确的温度测量结果。

Pt100热电阻的精确分度在实际测量中，将Pt100热电阻分度为100个等分，每个等分电阻值为0.385Ω，即温度变化每1℃，电阻值变化0.385Ω，这就是Pt100热电阻的分度标准。

在标准的分度方法下，Pt100热电阻可以在-200℃至850℃的范围内进行精确的温度测量。

Pt100热电阻分度表为了更方便地使用Pt100热电阻进行温度测量，可以用分度表将电阻值和温度值进行对应。

下面是一份Pt100热电阻精确分度表，以0.1℃为步长进行标注。

电阻值(Ω)温度值(℃)10.000 -200.00010.385 -199.90010.769 -199.80011.154 -199.700……138.515 649.900138.900 650.000139.285 650.100139.669 650.200……390.200 850.000在实际使用中，可以通过与 Pt100 热电阻采集器连接，读取其实时的电阻值，然后在分度表中查找对应的温度值，以得到当前的温度测量结果。

对 Pt100 热电阻进行精确的分度，可以保证温度测量的准确性和可靠性，为实际应用提供有力的支持。

PT100计算公式

PT100计算公式PT100计算公式热电阻是中低温区最常用的一种温度检测器,它主要特点就是测量精度高,性能稳定.下面的是在单片机程序中我自己使用计算公式: 一:相关资料中给出的公式:1. 铂热电阻的温度特性.在0~850℃范围内Rt=R0(1+A*t+B*t^2)在-200~0℃范围内Rt=R0[1+A*t+B*t^2+C*(t-100)*t^3]式中A,B,C的系数各为:A=3.90802×10^-3℃-1B=-5.802×10^-7℃-2C=-4.27350×10^-12℃-42. 铜热电阻的温度特性:在-50~150℃范围内Rt=R0[1+A*t+B*t^2+C*t^3]A=4.28899×10^-3℃^-1B=-2.133×10^-7℃^-2C=1.233×10^-9℃^-3二,程序中我自己使用的计算公式:2.温度测量技术(PT100):当T< 0RT=Rt当T > 420RT= Rt+ Rt2*2.15805393*10-6当0<T< 420RT= Rt*[1+(R420-Rt)*3.301723797*10-7]+ Rt2*2.15805393*10-6相关系数及说明:RT为对应与温度的线形值,其结果等效于显示温度值Rt为实际测量的阻抗值,其值是已经减去100?(电桥差放的参考值)的值对应的16进制值:3.301723797*10-7 = B142h * 2^-372.15805393*10-6 = 90D3h * 2^-34R420 = (25390-10000)*2.517082601*128 = 4BA8F3h(4958451.35736192)其中这里的结果都是已经乘100的值,在显示的时候应该先处理.三:温度测量技术(CU50):RT=Rt(1+at)RT和Rt分别为温度为T℃和0℃时候的阻抗值.a为铜电阻的温度系数.一般取4.25×10^-3/℃~4.28×10^-3/℃。
