InductivesensorDW-AD-509-M18-390•18 mm flush•Increased operating distance•Extended temperature range -40 ... +85 °C•3-pin Deutsch connector (DT04)•100 V/m radiated field immunity•E1-Type approval参数表节选：的技术参数DW-AD-509-M18-390产品阐述Mobile Equipment SeriesGeneral specificationsSwitching function Normally open (NC+NO)Output type NPN+PNPRated operating distance2-4-8-10-15-20-30 mmInstallation flush接近传感器电感式传感器电感式接近传感器是大部分应用的首选产品，其范围涉及机械仪器和自动化设备领域的需要高精度、非接触式地检测金属目标物。
作为一个该类产品的市场领导者，倍加福为客户提供创新的高质量的电感式接近传感器以满足世界范围内的自动化和过程控制市场的需求。
我们在该领域有多年丰富经验，工作灵活，处处以客户为尊，根据不同客户的需求提供独特的解决方案。
标准电感式传感器产品特性:•光滑或螺纹式不锈钢圆柱形外壳•反极性保护和短路保护•LED状态指示•M8, M12接插件连接或端子接线方式•PVC，PUR或硅电缆出线方式•2线，3线，4线直流，交流，NAMUR输出方式以及AS-I总线方式输出特殊应用场合电感式传感器特性:•信号输出：4-20 mA 模拟量•集成式速度监控器：达100 Hz•圆柱形高压传感器：最大耐压500 bar•危险区域用传感器：用于气体和粉尘防爆•不锈钢感应面传感器•防护等级最大可达IP68/ IP69k的传感器（能浸入水中/防高压水柱喷射）•防磁防焊系列：表面材质为PTFE•衰减系数为1的传感器：在同一距离可检测所有金属•铁质和非铁金属选择型•安全功能传感器•高温系列：-40 °C 到+250 °C电容式接近传感器电容式接近传感器可检测包含金属在内的几乎所有材质的目标物，在液位、流量控制方面有着广泛应用，检测对象主要为液体，谷类物和粉体等。
倍加福接近传感器NCB4-12GM40-N0-V1电感式传感器
倍加福接近传感器NCB4-12GM40-N0-V1电感式传感器倍加福接近传感器NCB4-12GM40-N0-V1电感式传感器电感式传感器简介：电感式传感器是利用线圈自感或互感系数的变化来实现非电量电测的一种装置。
利用电感式传感器，能对位移、压力、振动、应变、流量等参数进行测量。
它具有结构简单、灵敏度高、输出功率大、输出阻抗小、抗干扰能力强及测量精度高等一系列优点，因此在机电控制系统中得到广泛的应用。
它的主要缺点是响应较慢，不宜于快速动态测量，而且传感器的分辨率与测量范围有关，测量范围大，分辨率低，反之则高。
技术参数节选 NCB4-12GM40-N0-V1通用规格开关功能常闭 (NC)输出类型 NAMUR额定工作距离 4 mm安装齐平确保操作距离 0 ... 3,24 mm实际工作距离 3,6 ... 4,4 mm 类型衰减系数 rAl 0,41衰减系数 rCu 0,39衰减系数 r304 0,78输出类型 2 线额定值额定电压 8,2 V （Ri 约 1 kΩ）开关频率 0 ... 1500 Hz迟滞 1 ... 15 类型 5 %反极性保护反极性保护短路保护是适用于 2:1 技术是，无需反极性保护二极管电流消耗未检测到测量板 min. 2,2 mA检测到测量板≤ 1 mA开关状态指示灯黄色多孔 LED功能性安全相关参数安全完整性级别 (SIL) SIL 2MTTFd 3010 a任务时间 (TM) 20 a诊断覆盖率 (DC) 0 %装置应用传感器作为采集和获取信息的工具，对系统的自动化检测和质量监测起着重要作用。
电感式传感器是一种互感式电感传感器，它可将微小的机械量，如位移、振动、压力造成的长度、内径、外径、不平行度、不垂直度、偏心、椭圆度等非电量物理量的几何变化转换为电信号的微小变化，转化为电参数进行测量，是一种灵敏度较高的传感器，具有结构简单可靠、输出功率大、抗阻抗能力强、对工作环境要求不高、稳定性好等一系列优点，因而被广泛应用于各种工程物理量检测与自动控制系统中 [3] 。
倍加福接近开关如何正确选型
倍加福所提供接近开产品关，主要有：电感式接近开关、电容式接近开关、磁式接近开关等等，应用于检测金属、高温金属检测、控制阀门位置、检测固体和液体的作用，提供创新的接近传感器以满足世界范围内的自动化和过程控制市场的需求。
它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节。
具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
因此到目前为止，倍加福接近开关的应用范围日益广泛，其自身的发展和创新的速度也是特别迅速。
主要功能：1、检验距离检测电梯、升降设备的停止、起动、通过位置;检测车辆的位置，防止两物体相撞检测;检测工作机械的设定位置，移动机器或部件的极限位置;检测回转体的停止位置，阀门的开或关位置;检测气缸或液压缸内的活塞移动位置。
2、尺寸控制：金属板冲剪的尺寸控制装置;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。
3、检测物体存在有否检测生产包装线上有无产品包装箱;检测有无产品零件。
4、转速与速度控制：控制旋转机械的转速;与各种脉冲发生器一起控制转速和转数。
5、计数及控制：检测生产线上的产品数;高速旋转轴或盘的转数计量;零部件计数。
6.检测异常6、检测瓶盖有无;产品合格与不合格判断，检测包装盒内的金属制品缺乏与否，区分金属与非金属零件，产品有无标牌检测，起重机危险区报警，安全扶梯自动启停。
7、计量控制：产品或零件的自动计量，检测计量器、仪表的指针范围而控制数或流量，检测浮标控制测面高度和流量，检测不锈钢桶中的铁浮标，仪表量程下限的控制，水平面控制。
8、识别对象：根据载体上的码识别是与非。
9、信息传送：ASI(总线)连接设备上各个位置上的传感器在生产线(50-100米)中的数据往返传送等。
光电接近开关型号
序号型 号厂 家备 注常用处1NBN15-30GM50-E2倍加福DC24V PNP 小车袋夹位，导入位和袋夹前减速2NBB8-18GM50-E2倍加福DC24V PNP上袋臂垂直位，中间位和水平位3NBB8-18GM50-E0倍加福DC24V NPN套袋，弧门开，关限位，碟阀4NBB10-30GM50-E0倍加福DC24V NPN套袋 开关5Bi1.5U-EG08-AP6X图尔克DC24V PNP面线，底线检测（现不用）6Bi1.5U-EG08-AN6X图尔克DC24V NPN面线，底线检测（现不用）7Bi5-M18-AN6X图尔克DC24V NPN套袋 开关★8Ni15-M30-AN6X图尔克DC24V NPN 小车袋夹位，导入位和袋夹前减速9Bi2U-EG08-AN6X图尔克DC24V NPN面线，底线检测10Bi2U-EG08-AP6X图尔克DC24V PNP面线，底线检测★11NI3-EG08-AP6X图尔克DC24V PNP面线，底线检测12E2E-X10E(F)1OMRON E为NPN,NO,外径30MM检测距离10mm；F为PNP套袋★13E2E-X10ME(F)1OMRON E为NPN,NO,外径18MM检测距离10mm；F为PNP无动力垛盘，垛盘二输送机,套袋★14E2E-X18ME(F)1OMRON E为NPN,NO,外径30MM检测距离18mm；F为PNP托盘仓底缸上位，中位★15E2A-M18KS08-WP-B(C)1OMRON加C为NPN型，5米上袋臂垂直位,水平位,套袋，弧门开，关限位，碟阀16E2A-M30KN20-WP-B(C)1OMRON加C为NPN型，5米小车袋夹位，导入位和袋夹前减速17XS608B1PAL2施耐德DC24V PNP(NO)面线，底线检测18XS630B1NAL2施耐德DC24V NPN(NO),外径为30MM，检测距离为15mm套袋19XS630B1PAL2施耐德DC24V PNP(NO)，外径为30MM，检测距离为15mm套袋20Ni3-KM08-OP6L宜科（ELCO)P为PNP型，N为NPN型，5米面线，底线检测常用接近开关型号。
KFD2DWBEX1.D说明书
KFD2DWBEX1.D说明书
倍加福接近开关KFD2-DU-EX1.D说明书
1.直流两线制接近开关的ON状态和OFF状态实际上是电流大、小的变化，当接近开关处于OFF状态时，仍有很小电流通过负载，当接近开关处于ON状态时，电路上约有5V的电压降，因此在实际使用中，必须考虑控制电路上的最小驱动电流和最低驱动电压，确保电路正常工作。
2.直流三线制串联时，应考虑串联后其电压降的总和。
3.如果在传感器电缆线附近，有高压或动力线存在时，应将传感器的电缆线单独装入金属导管内，以防干扰。
使用两线制传感器时，连接电源时，需确定传感器先经负载再接至电源，以免损坏内部元件。
当负载电流<3mA时，为保证可靠工作，需接假负载。
调试步骤：
1.接好电源，测量T1的c极电压应为6V；
2.用示波器观察T1的e极，应有高频振荡波形；若无振荡波形，应仔细检查电感线圈接线是否正确，T1周围R、C参数是否正确无误，采取相应措施处理，直到出现振荡波形为止；
3.用示波器观察输出，应为高电平，且LED不亮，然后用金属物体靠近电感线圈，其输出应变为低电平，同时LED亮，说明工作正常；
4、若不正常，应检查T2、T3、T4的状态及周围元件，无金属物体接近电感线圈时，T2导通，T3、T4截止，有金属物体接近时，T2截止，T4导通。

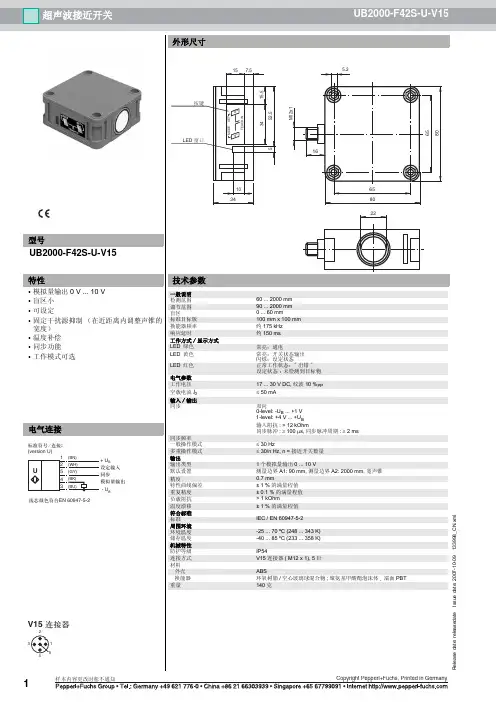

倍加福UB2000-F42S-U-V15
