【CN109848867A】一种带振动柔性喷嘴的射流抛光装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910243373.4(22)申请日 2019.03.28(71)申请人 杭州电子科技大学地址 310018 浙江省杭州市江干区下沙高教园区(72)发明人 郭宗福 杨贺 陈占峰 桑志谦 王文 卢科青 (74)专利代理机构 杭州杭诚专利事务所有限公司 33109代理人 尉伟敏(51)Int.Cl.B24C 5/04(2006.01)B24C 9/00(2006.01)
(54)发明名称一种带振动柔性喷嘴的射流抛光装置(57)摘要本发明公开了一种带振动柔性喷嘴的射流抛光装置，涉及机械加工装置领域；包括控制系统及用于固定工件的夹具，夹具上方设有柔性喷嘴，控制系统连接有一个用于振动柔性喷嘴的振动装置；
本发明改善抛光面光滑度。
权利要求书1页 说明书4页 附图4页CN 109848867 A2019.06.07
CN 109848867
A1.一种带振动柔性喷嘴的射流抛光装置，其特征在于，包括控制系统及用于固定工件的夹具，所述夹具上方设有柔性喷嘴，所述控制系统连接有一个用于振动柔性喷嘴的振动装置。2.根据权利要求1所述的一种带振动柔性喷嘴的射流抛光装置，其特征在于，所述振动装置包括水槽，所述夹具位于水槽槽底，所述水槽内设有抛光液，所述抛光液内设有声波发生器，所述声波发生器与控制系统连接，抛光液底部设有排水口，所述抛光液在夹具上方插设有所述柔性喷嘴。3.根据权利要求1或2所述的一种带振动柔性喷嘴的射流抛光装置，其特征在于，所述夹具包括夹具底座，所述夹具底座上侧设有密封圈及抽气孔，所述抽气孔位于密封圈的圈内，所述夹具底座内设有抽气管道，所述抽气管道一端与抽气孔连通，所述抽气管道另一端与一个抽气泵连接。4.根据权利要求2所述的一种带振动柔性喷嘴的射流抛光装置，其特征在于，所述水槽底部设有与夹具底座适配的夹具固定口，所述夹具底座位于夹具固定口内，所述夹具固定口内侧壁设有密封坡口，所述密封坡口呈喇叭口状且开口方向朝下，所述夹具底座在密封坡口对应位置设有与密封坡口适配的密封凸起，所述水槽在夹具底座对应位置套设有一个卡箍。5.根据权利要求2所述的一种带振动柔性喷嘴的射流抛光装置，其特征在于，所述抛光液内混有硬质颗粒。6.根据权利要求1所述的一种带振动柔性喷嘴的射流抛光装置，其特征在于，所述振动装置包括铁块，所述铁块设在柔性喷嘴上，所述铁块的附近设有电磁铁，所述电磁铁与控制系统连接。7.根据权利要求1所述的一种带振动柔性喷嘴的射流抛光装置，其特征在于，所述振动装置包括推杆，所述推杆一端铰接在柔性喷嘴上，所述推杆另一端设有凸轮，所述凸轮与一个电机连接，所述电机与控制系统连接，所述推杆抵靠在凸轮边缘处，所述推杆上套设有导向套，所述夹具底座固接有支架，所述导向套与电机均固接在支架上，所述推杆上设有限位凸起，所述导向套位于限位凸起与凸轮之间，所述导向套与限位凸起之间设有拉簧，所述拉簧一端连接在导向套上，
所述拉簧另一端连接在限位凸起上。权 利 要 求 书1/1页
2CN 109848867 A
射流器工作原理
射流器工作原理
射流器是一种利用液体或气体的高速射流产生的动能来实现特定功能的装置。它在许多工业和科学领域中被广泛应用，如喷雾器、喷枪、燃烧器等。本文将详细介绍射流器的工作原理及其应用。
一、射流器的工作原理
射流器的工作原理基于质量守恒和动量守恒定律。当液体或气体通过射流器的喷嘴时，由于喷嘴的收缩和流速的增加，使得流体的动能增加，从而产生高速射流。射流器的工作原理可以分为两个主要步骤：加速和扩散。
1. 加速：当流体通过射流器的喷嘴时，由于喷嘴的收缩，流体受到了一个向前的压力，从而加速了流体的流动速度。根据质量守恒定律，流体通过喷嘴的截面积减小，流速必须增加，从而使得流体的动能增加。
2. 扩散：当流体通过喷嘴后，由于喷嘴的扩散，流体的流速逐渐减小，从而使得流体的动能转化为压力能。这种扩散过程可以通过喷嘴的形状和尺寸来控制，以达到所需的效果。
二、射流器的应用
射流器具有许多广泛的应用，以下列举了其中几个常见的应用领域：
1. 喷雾器：喷雾器是一种常见的射流器应用。它利用液体的高速射流将液体分散成小颗粒，形成细小的液滴。喷雾器广泛应用于农业、化工、医药等领域，如农药喷雾、涂料喷涂、空气清洁等。
2. 喷枪：喷枪是利用液体或气体的高速射流来喷涂或清洗表面的装置。喷枪常用于汽车喷漆、建筑喷涂、清洗设备等领域，通过调节射流的流速和喷嘴的形状，可以实现不同的喷涂效果。 3. 燃烧器：燃烧器是利用射流器的工作原理将燃料和氧气混合后喷出，形成可燃气体混合物，并点燃进行燃烧的装置。燃烧器广泛应用于工业生产、能源转换等领域，如锅炉燃烧器、煤气灶燃烧器等。
4. 水力喷射器：水力喷射器是利用水的高速射流产生的动能来实现各种功能的装置。它常用于清洗、除污、疏通等领域，如高压清洗机、水力疏通器等。
5. 涡轮喷射器：涡轮喷射器是一种利用射流器工作原理的推进装置。它通过将高速射流喷出，产生反作用力来推动装置前进。涡轮喷射器广泛应用于航空航天领域，如喷气式飞机的发动机。
射流器工作原理 2
射流器工作原理
射流器是一种常见的流体控制装置，广泛应用于工业和实验室中。它基于质量守恒和动量守恒原理，通过改变流体的速度和压力来实现流体的控制和调节。
一、射流器的基本原理
射流器的工作原理可以简单描述为：高速流体通过喷嘴射出，产生的冲击力和负压效应使得周围流体被吸入，并与射出流体混合形成一个混合流。
1. 喷嘴
喷嘴是射流器的关键部件，通常由一个小孔或者狭缝组成。当流体通过喷嘴时，由于喷嘴的几何形状和流体的速度，会产生高速的射流。
2. 冲击力
当高速射流与周围介质相遇时，会产生冲击力。这种冲击力可以用来清洗、切割、喷涂等工艺中，也可以用来增加流体的速度和压力。
3. 负压效应
当高速射流通过喷嘴时，周围的空气被抽入射流中，形成一个负压区域。这种负压效应可以用来吸附、吸尘、输送颗粒等应用中。
二、射流器的应用领域
射流器作为一种流体控制装置，具有广泛的应用领域，下面列举几个常见的应用：
1. 喷嘴
射流器的喷嘴可以用于喷涂、清洗、冷却等工艺中。例如，喷漆工艺中使用的喷枪就是一种射流器，它通过调节喷嘴的形状和流体的压力来控制喷涂的效果。 2. 吸尘器
射流器的负压效应可以用于吸尘器中。通过高速射流产生的负压区域，可以吸附周围的灰尘和杂物，实现清洁效果。
3. 混合器
射流器的混合效应可以用于混合器中。通过高速射流和周围流体的混合，可以实现不同流体的混合和均匀分布。
4. 空气增压器
射流器的冲击力可以用于空气增压器中。通过高速射流产生的冲击力，可以增加空气的速度和压力，实现空气增压的效果。
5. 风扇
射流器的负压效应可以用于风扇中。通过高速射流产生的负压区域，可以吸入周围的空气，并形成风流，实现风扇的效果。
三、射流器的优点和局限性
射流器作为一种流体控制装置，具有以下优点：
1. 简单结构
射流器的结构相对简单，通常由喷嘴和进出口组成，易于创造和维护。
2. 高速流体
射流器可以产生高速的流体，具有较大的冲击力和负压效应。
射流器工作原理 3

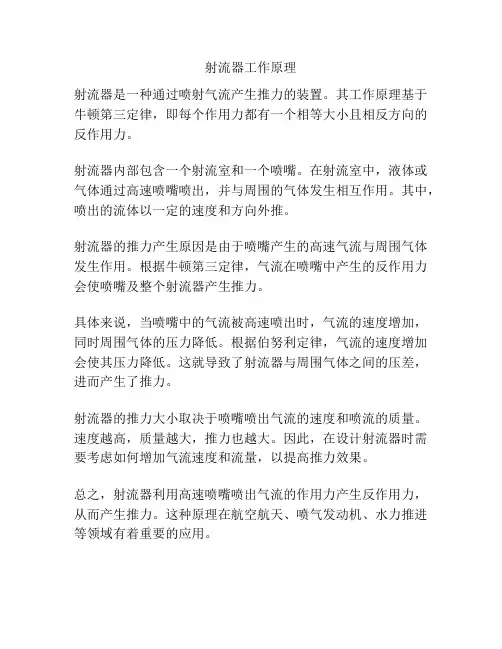

射流器工作原理
