射流曝气器
射流曝气器
射流曝气器是向曝气池内曝气的废水装置，是废水活性污泥法生物处理系统曝气装置的一种类型。由水泵将泥、水混合液打入射流曝气器喷嘴，并高速喷出，在射流曝气器内，氧转移过程的实现是在这个射流曝气器喷嘴周围使压缩空气（或空气直接吸入）与泥水混合液混合并在吼管中强烈搅动，气泡被粉碎成雾状，继而在扩散管中由于速头变成压头，微细气泡进一步被压缩，氧即迅速转移到混合液，从而强化了氧的转移过程，氧转移效率可提高到30-35%以上。思源水业工程射流曝气器。
结构参数：
1、喷嘴形状。喷嘴形状有多种，如圆薄壁孔板形、流线形、圆锥形收缩及多孔喷嘴等。其中以流线形喷嘴效率最好，但因其加工困难，所以不如圆锥形喷嘴使用范围广泛。圆薄壁孔板形喷嘴的射流紧密段较短，射流具有较高的破裂率，所以其喉嘴距较短。由于喷嘴口径的尺寸对射流器的影响很敏感，因此要考虑防锈问题，一般喷嘴的材料常用不锈钢、铜或者其它材料进行镀铬处理。
2、喷嘴收缩角(对圆锥形收缩喷嘴而言)或喷嘴直径。由于射流器的工作介质为污水或污水与活性污泥的混合物，从防止喷口堵塞方面来考虑，喷口直径不宜太小，但从射流器在整个曝气池中曝气与气液的均匀性以及在操作运转的灵活性等方面考虑，喷口直径也不宜过大。一般直径为25mm左右为宜。
3、吸气室。它是喷嘴和喉管共同的固定基础，进气管与之相连。吸气室一般为圆筒状，气体截面积为喷嘴出口面积的6～10倍。根据吸入流体与工作液体的流动方向可把吸气管设计成与工作液体平行或斜交(垂直)两种。一般认为吸入气体的进入方向和工作水的进入方向之夹角以40～60°为好，夹角线与喷嘴管轴线交点宜在喷嘴之前，这样可防止进气直径冲击入射水。
4、喉管进口段。它把吸气室与喉管连接起来。为了减少被吸入气体的能量损失，一般采用收缩圆锥形或光滑曲线形，其收缩角在13～120°之间。当喉管喷嘴面积比m(m指喉管截面与喷口截面之比)小时，收缩角取小值；喉管喷嘴面积比m大时，收缩角取大值。也有人认为收缩角宜在30～60°之间。
5、喉嘴距，即喷嘴出口断面到喉管入口断面之间的距离。这段距离对射流器充氧效果来说是不利的，故要求做得越短越好。它一般在(0.5～2)d喷嘴的范围内。当喉管较短时，适当增大喉嘴距，可以防止射流穿透喉管而不起混合作用。
6、喉管长径比(L/D)及喉管喷嘴面积比(m)。用射流器来曝气，喉管是一个关键部件。由于引射介质为空气，按照曝气充氧的要求，一方面希望气泡被“切割”越小越好，这就要求工作介质与引射介质之间要进行剧烈的紊动混合作用。喉管的适当长度及大小(一般用喉管截面与喷口截面之比m来表示)，对加强氧的转移作用以及为充分发挥活性污泥的生物学特性具有重要作用。另一方面也希望能抽吸更多的气体，以满足废水生物处理的供氧要求，前者要求混合管的直径偏小为佳，而后者要求偏大为好，两者之间的要求看似矛盾，但从氧的转移及动力消耗这两方面来考虑，两者之间又存在着一个最佳值，因为自吸充氧，混合管直径要求不宜过大，否则高速射流在混合管部分不起紊动混合作用，而同时混合管的长度也不宜过小，否则射流会直接穿透混合管而不起混合、掺混作用。 喉管的长度不但影响其本身的工作，而且影响在它后面的扩散管的工作：喉管越长，其中的摩擦损失越大，出口处速度分布越均匀，扩散管中的损失就越小：喉管越短，其中的摩擦损失越小，它的出口处速度越不均匀，它后面的扩散管中的损失就越大；为了减少摩擦损失和扩散损失，这样就存在一个最优长度的问题。根据长径比的大小，射流器可分为短喉管和长喉管两种。短喉管的长径比L/D一般在4～10之间，长喉管的长径比与喉管面积比m有关，其长径比大小一般在60以上。研究结果表明，短喉管最佳长径比在4～8之间，也有人认为此值应更大，在8～15之间，北京建筑工程学院李燕城实验结果认为L/D=(90～120)，当然这已属于长喉管范围了。对于面积比m，北京建筑工程学院李燕城通过实验得出如下经验公式：m=7.16～0.148d(4) 式中：d—喷嘴直径，在此经验公式中d=(14～30)mm。
7、扩散管。射流器扩散管实际上起着混合管与尾管之间的连接作用，从流体力学的角度来看它是起着一个由动能逐渐向压能转化的作用，以减少能量的损失。当曝气用射流器安装在曝气池水面以上时，这个作用是很明显的。空气和流体的扩散管实验结果表明，当扩散角为4～10°时，阻力系数最小，因此扩散管的扩散角θ在4～10°之间比较好。为了进一步减小扩散损失，当面积比m<4时，可采用分段扩散的方法，扩散角分别由小到大。扩散管长度一般为4～7(d尾管-d喉管)。
8、其它因素。为了保证射流器具有良好的水力性能，防止出现折冲水流和漏水现象，必须保证喷嘴、喉管、扩散管三者在组装或加工时必须同心，同轴(心)度应达到精度等级的9～10级，或控制在0.05～0.40mm之内，射流器越小，精度要求越高，射流器越大精度可降低些。对于喷嘴和喉管这两个主要部件，为了减少摩擦阻力损失，提高射流器效率，内壁加工光洁度应达到3.2～1.6以上。
运行特点：
思源水业工程射流曝气器的运行特点主要是氧转移效率可达27-32%，可大大降低曝气时的动力消耗；
采用独特的结构设计，不易堵塞，并且运行稳定、可靠；
适用于多种好氧生物处理工艺，本系统已在氧化沟工艺中表现出巨大优势，同时也可以用于包括SBR、各类传统和改良的活性污泥工艺、接触氧化工艺等多种工艺。特别是本系统可以用于更深的池型，有进一步提高氧转移率和减少占地面积的潜力；
曝气池中的污泥和废水大量循环提高了系统抗击负荷的能力，使系统更具稳定性，同时也改善了污泥的沉降性能；
无易损运动部件，维修量小，安装、维护方便，易于管理；
投资少、运行费用低。
MTS
MTS Jet Aeration System
MTS射流曝气系统
北京沃特林克环境工程有限公司 北京市朝阳区西坝河南路甲1号新天第B座2602室 邮编: 100028
电话：86 10 64466201 86 10 64466202 传真：86 10 64466203 E-Mail: s-e-e@ s-e-e@
1 MTS射流曝气系统
MTS Jet Aeration System
从1984年，MTS公司就开始从事于MTS射流曝气装置和射流搅拌系统在全世界工业和市政领域的应用。我们大部分产品主要针对生化工艺和各种各样的工业混合搅拌应用。
整个系统的核心，射流曝气器，由玻璃钢（FRP）制成。我们生产自己的FRP产品，并且从试车/调车中不断得到高质量的设计和运行。这能保证我们的客户长期的，高质量的运行和系统的完整性。
MTS射流曝气设备在世界范围内生化污水厂已经广泛应用，为客户供氧超过18亿公斤。在食品加工、造纸、化工、制药等大工业用户中，射流曝气器已经证明能减少生化处理系统的运行费用。
JET射流曝气装置
技术：
MTS射流曝气器利用两组射流喷嘴为化学和生物处理工艺提供大气中的氧气。特别的工艺特点包括：氧转移率高、氧气传递和搅拌的独立控制、搅拌充分、节省成本能耗、减少废气排放。使用普通的离心设备和我们独一无二的冲洗系统更利于维修保养。
工作原理：
MTS射流曝气器将大量的循环水和低压空气在一个专利的喷嘴里混合。循环水是通过里面的主要喷嘴泵入，产生高速涡流，同时空气进入二级外部滤嘴。高速液流切割气体形成气液之间的涡流扩散。溶氧量高的气液混合流体从第二个喷嘴中释放出来，将周围液体卷入。气液混合液具有横向和竖向的能量，在池内形成剧烈的混合。
DJAM碟式射流曝气器
DJAM碟式射流曝气器（本公司国家专利产品）
已阅：1145 2008-8-12 下午 03:01:21
1、DJAM型碟式射流曝气器工作原理
1.1曝气充氧
喷嘴内充氧，水平射流区充氧，垂直上升区充氧，二次紊流区充氧。
从传质过程来看，DJAM型碟式射流曝气器明显复杂于其它曝气装置，氧传递的途径很多，氧转移率很高，这是其它曝气装置无法比拟的。
1.2混合搅拌
关闭引射介质，工作介质从内喷嘴高速喷射，周围低速液体被不断卷吸并进行动量交换，形成新的流体，周而复始，直至动量损失殆尽。动量沿程损失，流量沿程增加，最终实现对液体的混合搅拌。因此一过程无氧参与，故属于无氧搅拌作用。
1.3推流原理
气液混合物或液体从喷嘴高速喷射，与周围液体进行动量交换后能带动周围液体向背对喷嘴的方向流动，因此DJAM型碟式射流曝气器还具有推流作用。
2、DJAM型碟式射流曝气器结构和性能
2.1结构
DJAM型碟式射流曝气器主要由外腔、内腔、外喷嘴、内喷嘴、进气口和进液口六部分组成。内腔即为工作介质腔，外腔即为引射介质腔。曝气器自身不含任何机电部件和传动部件，工作时需要配套的设备有：射流循环泵、鼓风机。
◆最佳工况点：DJAM型碟式射流曝气器的最佳工况点出现在气水比为2.5:1时，此时动力效率最高。
◆充氧性能曲线
3、安装方式
DJAM型碟式射流曝气器具有自动耦合式和固定式两种安装方式。
江苏省宜兴市荣盛达环保有限公司经理丁海荣成为国内第一个研制成功“DJAM－I型碟式射流曝气器”的人。做了20年环保工作的丁海荣告诉记者，我们开发研制“DJAM－I型碟式射流曝气器”是立足于吸收国内外先进科技成果，发展射流曝气技术，提高射流曝气技术水平，开发一种适用于不同生物处理工艺的高性能、低能耗、低成本、高可靠性和使用寿命长的新型射流曝气器。这项研发工作可以弥补我国在射流曝气技术及装置领域的不足，提高我国曝气装置的整体技术水平。DJAM－Ⅰ型碟式射流曝气器的充氧能力 大，可以根据氧的需求量进行大范围的调节，具有曝气和混合搅拌功能，且免维护，因此适用范围很广，不仅可应用于各种活性污泥及其变形工艺，也可应用于各类接触氧化工艺。这种曝气器的研发成功改变了我国在射流曝
微孔曝气器原理
微孔曝气器的原理是挤压空气，使空气从橡胶膜片的微孔中逸出，形成微小气泡并扩散到水中。微孔曝气器在6米深的水中的氧利用率可达到30%以上，氧利用率较高。然而，微孔曝气器易堵塞破损，寿命较短。当使用一定年限后，微孔曝气器会因为结垢堵塞而造成风压和能耗上升，破损后氧利用率会骤降，需要及时进行更换。
在工业废水处理中，微孔曝气器通常适用于生活废水等低浓度废水处理。它具有服务面积大、氧利用率高、能耗低等优点。然而，对于工业废水，尤其是含钙和重金属的废水，微孔曝气器容易堵塞，需要定期进行清洗和维护。
此外，射流曝气器是一种较早应用于工业废水处理的曝气工艺。它的原理是循环水高速喷射，卷吸空气，并在腔体内混合后沿喷嘴方向射出。射流曝气器具备服务面积大、不易堵塞等优势。然而，由于需要额外配备循环水泵，因此能耗较大。在含钙废水中，喷嘴容易结垢堵塞。
总的来说，微孔曝气器和射流曝气器都有各自的优缺点。选择哪种曝气器取决于具体的工艺要求和废水性质。在实际应用中，需要根据具体情况进行综合评估和测试，以确定最适合的曝气器类型。

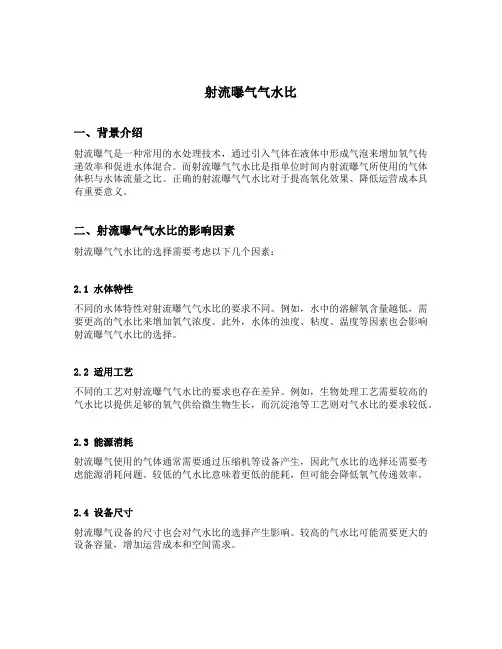

射流曝气气水比
射流曝气气水比
一、背景介绍
射流曝气是一种常用的水处理技术，通过引入气体在液体中形成气泡来增加氧气传递效率和促进水体混合。而射流曝气气水比是指单位时间内射流曝气所使用的气体体积与水体流量之比。正确的射流曝气气水比对于提高氧化效果、降低运营成本具有重要意义。
二、射流曝气气水比的影响因素
射流曝气气水比的选择需要考虑以下几个因素：
2.1 水体特性
不同的水体特性对射流曝气气水比的要求不同。例如，水中的溶解氧含量越低，需要更高的气水比来增加氧气浓度。此外，水体的浊度、粘度、温度等因素也会影响射流曝气气水比的选择。
2.2 适用工艺
不同的工艺对射流曝气气水比的要求也存在差异。例如，生物处理工艺需要较高的气水比以提供足够的氧气供给微生物生长，而沉淀池等工艺则对气水比的要求较低。
2.3 能源消耗
射流曝气使用的气体通常需要通过压缩机等设备产生，因此气水比的选择还需要考虑能源消耗问题。较低的气水比意味着更低的能耗，但可能会降低氧气传递效率。
2.4 设备尺寸
射流曝气设备的尺寸也会对气水比的选择产生影响。较高的气水比可能需要更大的设备容量，增加运营成本和空间需求。 三、适用气水比范围
射流曝气气水比的选择范围较大，常见的范围为10:1到40:1。具体的选择需根据实际情况进行调整。以下是一些常见的气水比范围：
3.1 低气水比（10:1到15:1）
• 适用于一些需要节能的工艺，如曝气塔、二沉池等。
• 适用于溶解氧要求不高的水体，如处理流速较慢、溶解氧含量较高的水体。
3.2 中气水比（15:1到25:1）
• 适用于常规的生物处理工艺，能提供较好的氧气供应和混合效果。
• 适用于处理流速适中、溶解氧要求较高的水体。
3.3 高气水比（25:1到40:1）
• 适用于需求较高氧气传递效果的工艺，如强化生物脱氮除磷等。
• 适用于处理流速较快、溶解氧含量低的水体。
四、射流曝气气水比的优化方法
为了获得最佳的射流曝气效果，可以采取以下一些优化方法：
射流曝气器计算书
设计计算书
一、设计基本资料：
1、系统总风量:4375m³/hr；
2、 一级硝化池数量：2座；
3、一级硝化池尺寸：14mL×8mW×8mWH；
4、 单座一级硝化池风量：1860m³/hr；
5、二级硝化池数量：1座；
6、二级硝化池尺寸：6.8mL×5.5mW×8mWH；
7、单座二级硝化池风量：655m³/hr；
二、喷嘴参数
1、50X单个喷嘴流量40.51m³/hr，流速以14m/s计；
2、65X单个喷嘴流量69.79m³/hr，流速以14m/s计；
3、80X单个喷嘴流量98.91m³/hr，流速以14m/s计；
三、设计选型
1、一级硝化池：
风量：1860m³/hr·座；
气水比：2.5:1；
循环水量：1860/2.5=744m³/hr，实取750m³/hr；
50X喷嘴数量：18个；
65X喷嘴数量：10个；
80X喷嘴数量：8个；
单台选用喷嘴数为双数，最低选用6个，最高不超过12个； 2、二级硝化池：
风量：655m³/hr·座；
气水比：2.5:1；
循环水量：655/2.5=262m³/hr，实取260m³/hr；
50X喷嘴数量：6个；
65X喷嘴数量：4个；
80X喷嘴数量：2个；
单台选用喷嘴数为双数，最低选用6个，最高不超过12个；
三、附件
序号 喷嘴出口速度v（m/s） 喷嘴流量q （m³/s）50X 喷嘴流量q
（m³/s）
65X 喷嘴流量q
（m³/s）
80X 入口压力P（Mpa） 喷射距离S
(m）
1 10 0.0080 0.0138 0.0196
0.075 9.35
2 11 0.0088 0.0152 0.0216 10.04
3 12 0.0096 0.0166 0.0236 10.88
4 13 0.0104 0.0180 0.0255 11.87
5 14 0.0113 0.0194 0.0275 13.01
6种曝气设备优缺点
6
种曝气设备优缺点 1
6种曝气设备优缺点
曝气,指将空气中的氧强制向液体中转移的过程，其目的是获得足够的溶解氧。此外，
曝气还有防止池内悬浮体下沉，加强池内有机物与微生物及溶解氧接触的目的。从而保证池
内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用。
曝气是生化系统运行的重要方式，也是污水处理中运转费用较高的工艺环节，常见的曝
气设备以下6种。
1. 盘式曝气器（曝气盘）
盘式曝气器一般由曝气盘、池底主
管、支管、管路支撑、膨胀接头、除水
系统等组成，同时需配套鼓风机及相应
的管路系统。
1.1 盘式曝气器的工作原理
通过曝气盘表面的微孔，产生大量
微小气泡，提高氧转移效率。
1.2 优点和缺点
盘式曝气器的优点是曝气气泡直
径小，气液界面积大，气泡扩散均匀，耐腐蚀性强，氧利用率较高。缺点是有堵塞风险，由
于安装在池体底部，检修困难，不易更
换。 特别不适用于硬度较高的污水。
2. 管式曝气器（曝气管）
管式曝气器由曝气膜片、支撑管、
空气管道构成。
2.1 管式曝气器的工作原理
空气从曝气管的通气孔进入曝气
管，曝气管的管壁上密布着许多细小的
孔隙，管内空气在压力差的作用下，从
管壁的孔隙中扩散出来，在污水中形成
许许多多微小的气泡，并造成水的紊
流，从而达到了将空气中的氧溶入水中
的目的。
2.2 优点和缺点
管式曝气器的优点是综合造价低，氧利用率高，可间歇运行，
不容易堵塞，阻力损失衡
定，缺点是起始阻力损失比盘式曝气高。在曝气量要求很大，池面面积相对较小的情况下，
只有管式能满足要求。
3. 旋流式曝气器 1-1 曝气盘
2-1-1曝气管 6
种曝气设备优缺点 2
旋流式曝气器整体为桶状结构，桶内包含风管口，旋切片，切割部件。
3.1 旋流式曝气器工作原理
工作时，风管口喷射出高流速风，
将底部水卷吸起来。风水混合流会经过
交叉的旋切片形成两股方向不同的流
体，上升过程中不断与切割部件碰撞，
最后产生细小的气泡达到水体充氧的效
污水处理主流曝气方法介绍
一、鼓风曝气
鼓风曝气是空压机将送出的压缩空气通过一系列的管道系统送到安装在曝气池底部的空气扩散装置(曝气装置)，经过扩散装置，使空气形成不同尺寸的气泡。空气从那里以微小气泡的形式逸出，气泡经过上升和随水循环流动，最后再破裂，从而使气泡中的氧转移到混合液中去。鼓风曝气的优点是充氧效率高，但耗能大。鼓风曝气法包括鼓风机房，配电设施、鼓风管道、布气管道和空气扩散装置。设备非常繁多，且布水管道淹没于水中，腐蚀性较大，不易维修管理。大量的设备还需要有专用的场地，基建投资费用高。
二、机械曝气
机械曝气又称表面曝气，是利用安装在水面上、下的曝气装置，在动力的驱动下高速转动，通过下列3项作用使空气中的氧转移到污水中去:(1)曝气装置(曝气器)转动，水面上的污水不断地以水幕状由曝气器周边跑向四周，形成水跃，液面呈剧烈的搅动状，使空气卷入;(2)曝气器转动，具有提升液体的作用，使混合液连续地上、下循环流动，气、液接触界面不断更新，不断地使空气中的氧向液体内转移;(3)曝气器转动，其后侧形成负压区，能吸入部分空气。机械曝气没有鼓风曝气那么多繁琐的组成部分，但也需要电动机，减速机，曝气机械等，制造工艺比较复杂。机械曝气的缺点：充氧效率低，耗能大。
三、射流曝气
射流曝气是一种利用射流曝气器把液流或气液混合流喷射入曝气池，以增加池中氧含量的曝气系统。它是以水泵为动力源，水泵抽吸曝气池中的泥水混合液沿管路射入喷嘴，在喷嘴出口处由于射流和空气之间的粘滞作用，把喷嘴附近空气带走，使喷嘴附近形成真空，在外界大气压的作用下，空气被源源不断的吸入射流器内，三相混合液在喉管中强烈混合搅动，使空气泡粉碎成雾状，继而在扩散管内，由于速头变成压头，微细气泡进一步压缩，氧迅速的转移到混合液中，从而强化氧的转移达到充氧目的。 四、跌水曝气
跌水曝气就是让水体从高处跌落，搅动水面，产生水跃，使液面与空气接触的表面不断更新，把空气中的氧转移到水体里，从而使水体充氧的过程。跌水曝气方式相对于其他三种曝气方式，具有效率较高、无耗能、管理方便等优点。采用分级跌水，增加了氧的转移效率。采用跌水曝气与生物接触氧化相结合的污水处理工艺，制作成一体化处理装置，具有构造简单、占地少、成本低、维护管理方便、节能实用的特点。适用于丘陵或山地城镇污水处理系统。
射流曝气器原理
射流曝气器原理
射流曝气器是一种常用的水处理设备，它通过射流原理将气体引入水中，从而实现水体的曝气和搅拌。射流曝气器原理的核心在于利用高速射流将气体引入水中，形成微小气泡，增加水体与气体的接触面积，提高氧气传输效率。本文将从射流曝气器的工作原理、结构特点、应用范围等方面进行介绍。
射流曝气器的工作原理是基于贝劳利定律和连续性方程，当高速气流通过射流装置进入水中时，气泡会在水中形成，并随着水流的运动而扩散。气泡在水中的扩散过程中，会不断与水体进行接触和混合，从而实现氧气的传输和溶解。同时，气泡的形成还会产生气泡运动的动能，使水体产生搅拌和对流，有利于水中溶解氧的均匀分布。
射流曝气器的结构特点主要包括射流装置、气体供给系统和曝气器本体。射流装置通常采用喷嘴或喷嘴管，通过高速气流将气体引入水中。气体供给系统包括气源、气体输送管道和调节装置，用于控制和调节气体的流量和压力。曝气器本体通常由曝气器槽、曝气器罩和搅拌装置组成，用于实现气体的溶解和水体的搅拌。
射流曝气器广泛应用于污水处理、水体增氧、水产养殖等领域。在污水处理中，射流曝气器可以有效提高污水中的溶解氧浓度，促进污水中有机物的降解和氧化，从而达到净化水质的目的。在水体增氧和水产养殖中，射流曝气器可以提高水体中的溶解氧浓度，改善水质环境，促进水产养殖的生长和繁殖。
总的来说，射流曝气器通过射流原理实现了气体的引入和溶解，从而提高了水体中的溶解氧浓度，改善了水体的环境条件。其结构简单，操作方便，应用范围广泛，是一种高效的水处理设备。希望本文的介绍能够帮助大家更好地了解射流曝气器的原理和应用。
关于射流器我们需要了解的......
关于射流器我们需要了解的......
射流曝气器一般由喷嘴、吸入室、混入室三个部分组成，这是一个典型的单喷嘴构造，也是污水生化处理常用的曝气用射流器。
射流曝气器结构参数的影响
1、喷嘴形状。喷嘴形状有多种，如圆薄壁孔板形、流线形、圆锥形收缩及多孔喷嘴等。其中以流线形喷嘴效率最好，但因其加工困难，所以不如圆锥形喷嘴使用范围广泛。圆薄壁孔板形喷嘴的射流紧密段较短，射流具有较高的破裂率，所以其喉嘴距较短。由于喷嘴口径的尺寸对射流器的影响很敏感，因此要考虑防锈问题，一般喷嘴的材料常用不锈钢、铜或者其它材料进行镀铬处理。
2、喷嘴收缩角(对圆锥形收缩喷嘴而言)或喷嘴直径。由于射流器的工作介质为污水或污水与活性污泥的混合物，从防止喷口堵塞方面来考虑，喷口直径不宜太小，但从射流器在整个曝气池中曝气与气液的均匀性以及在操作运转的灵活性等方面考虑，喷口直径也不宜过大。一般直径为25mm左右为宜。
3、吸气室。它是喷嘴和喉管共同的固定基础，进气管与之相连。吸气室一般为圆筒状，气体截面积为喷嘴出口面积的6～10倍。根据吸入流体与工作液体的流动方向可把吸气管设计成与工作液体平行或斜交(垂直)两种。一般认为吸入气体的进入方向和工作水的进入方向之夹角以40～60°为好，夹角线与喷嘴管轴线交点宜在喷嘴之前，这样可防止进气直径冲击入射水。
4、喉管进口段。它把吸气室与喉管连接起来。为了减少被吸入气体的能量损失，一般采用收缩圆锥形或光滑曲线形，其收缩角在13～120°之间。当喉管喷嘴面积比m(m指喉管截面与喷口截面之比)小时，收缩角取小值；喉管喷嘴面积比m大时，收缩角取大值。也有人认为收缩角宜在30～60°之间。
5、喉嘴距，即喷嘴出口断面到喉管入口断面之间的距离。这段距离对射流器充氧效果来说是不利的，故要求做得越短越好。它一般在(0.5～2)d喷嘴的范围内。当喉管较短时，适当增大喉嘴距，可以防止射流穿透喉管而不起混合作用。
射流曝气器工作原理
射流曝气器工作原理
当液体通过射流曝气器进入气液混合器时，液体将由引入管道进入，并与来自喷嘴的高速气体相混合。当液体靠近喷嘴的时候，由于与气体的相互作用，产生了剧烈的扰动。这种剧烈扰动引起了湍流，进而导致气体与液体之间的扩散。由于喷嘴的高速气体是通过孔板或分流器产生的，其速度范围为32-64m/s。
当液体与气体扩散时，气体被分散成许多小气泡，并与液体中的污染物接触。同时，喷嘴的高速气体创建了一个负压区域，吸引了空气中的氧分子和其他气体。这些气泡中富含了溶解氧，它们通过液体中的上升运动将溶解氧输送到废水中。
此外，射流曝气器的设计还考虑到了气体的流通性。由于射流曝气器中液体的流速较高，因此产生了较强的气液混合效果。较高的混合效果导致了更大的气液接触界面，从而提高了气体的传递效率。此外，射流曝气器还利用喷嘴的高速气体产生的负压区域来增加溶解氧的转移速率。
1.液体通过射流曝气器进入气液混合器，并与喷嘴的高速气体发生剧烈的扰动。
2.剧烈的扰动引起了湍流，并导致气体与液体的扩散。
3.液体中的污染物与气体分散成许多小气泡，与溶解氧接触。
4.高速喷嘴产生的负压效应吸引了空气中的氧分子和其他气体。
5.溶解氧通过气泡的上升运动输送到废水中。
射流曝气器的工作原理有效地提高了气体与液体之间的接触，促进了溶解氧的传递。在废水处理中，射流曝气器的应用可以有效地降解废水中的有机物，提高水质。此外，在其他工业领域中，射流曝气器也可以用于搅拌、冷却和气体吸收等过程。
以上就是射流曝气器的工作原理的详细介绍，它通过高速喷嘴产生的剧烈扰动和气液混合效应，将溶解氧输送到废水中，从而促进废水的处理和净化。
