第八章 换热网络综合
换热网络与热集成

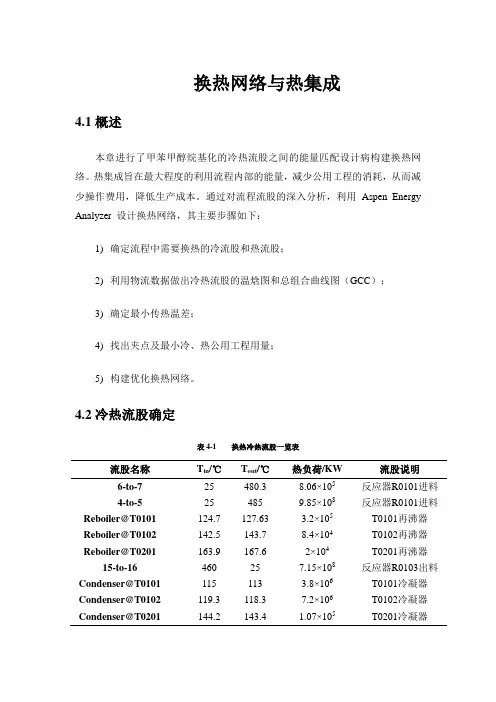

换热网络与热集成4.1概述本章进行了甲苯甲醇烷基化的冷热流股之间的能量匹配设计病构建换热网络。
热集成旨在最大程度的利用流程内部的能量，减少公用工程的消耗，从而减少操作费用，降低生产成本。
通过对流程流股的深入分析，利用Aspen Energy Analyzer 设计换热网络，其主要步骤如下：1)确定流程中需要换热的冷流股和热流股；2)利用物流数据做出冷热流股的温焓图和总组合曲线图（GCC）；3)确定最小传热温差；4)找出夹点及最小冷、热公用工程用量；5)构建优化换热网络。
4.2冷热流股确定表4-1 换热冷热流股一览表流股名称T in/℃T out/℃热负荷/KW 流股说明6-to-7 25 480.3 8.06×105反应器R0101进料4-to-5 25 485 9.85×108 反应器R0101进料Reboiler@T0101 124.7 127.63 3.2×105T0101再沸器Reboiler@T0102 142.5 143.7 8.4×104T0102再沸器Reboiler@T0201 163.9 167.6 2×104T0201再沸器15-to-16 460 25 7.15×108反应器R0103出料Condenser@T0101 115 113 3.8×106T0101冷凝器Condenser@T0102 119.3 118.3 7.2×106T0102冷凝器Condenser@T0201 144.2 143.4 1.07×105T0201冷凝器利用Aspen Energy Analyzer 分析计算得到换热网络，如图4-1、4-2所示：图4-1 换热网络示意图图4-2 换热网络夹点图换热网络设计流股分析报告如表4-2所示：表4-2换热网络设计股流分析报告最小传热温差最小热公用工程kj/h 最小冷公用工程kj/h46.09℃ 1.063×109 4.025×1094.3构建换热网络根据Aspen Energy Analyzer 的计算，所有参与换热的流股形成的换热网络如图4-3所示：图4-3 参与换热的流股形成的换热网络4.4优化换热网络利用Aspen Energy Analyzer进行优化得到优化后的换热网络（图4-4）和换热网络夹点（图4-5）：图4-4 优化后换热网络图4-5 优化后换热网络夹点图优化后换热网络设计流股分析报告如表4-3所示：表4-3优化后换热网络设计股流分析报告最小传热温差最小热公用工程kj/h 最小冷公用工程kj/h 16℃ 2.387×108 4.025×1084.5换热网络总结报告换热网络总结报告详见表4-4。
换热器网络的综合
（a)夹点之上，可行的夹点匹配； （b)夹点之上，不可行的夹点匹配。
（a) 夹点之下，可行的夹点匹配。
CPHCPC
（b) 夹点之下，不可行的夹点匹配。 CPH<CPC
5.2.2 物流间匹配换热的经验规则
经验规则1 每个换热器的热负荷应等于该换热器冷热物流匹配
中热负荷较小者，以保证经过一次换热，既可以使一个物流达 到规定的目标温度,以减少所用换热设备的数量。 经验规则2 应尽量选择热容量流率相近的冷、热流体进行匹配换 热，使得换热器在结构上相对合理，且在相同的热负荷及相同的
(b)热端夹点处的可行匹配（采用冷物流分支）
(c)热端夹点处的可行匹配（采用设置加热器H)
对于夹点下方，热工艺物流（包括其分支物流）数目NH不小于 冷工艺物流（包括其分支物流）的数目NC , 即：
N H NC
3
2
H1 1 H2 C3
1 2 C
H1 H2 H3
1
C4
C5
C4
C5
（ d）
(e)
（ f）
夹点匹配
夹点匹配 非夹点匹配
非夹点匹配
可行性规则： 规则1 对于夹点上方，热工艺物流（包括其分支物流）的数目 NH不大于冷工艺物流（包括其分支物流）数目NC，即：
N H NC
H1 H2 H3 C4 C5
3 1
3 1
H1
1 2
H2
C3 C4
2
2
C5
H
(a) (a)热端夹点处不可行的匹配
(b)
（ C）
（d）冷端夹点处不可行的匹配 （e）可行的匹配采用热物流分支
（f）可行的匹配设置冷却器C
规则2 夹点上方，每一夹点匹配中热物流的热容流率CPH小于
换热网络的综合、优化
换热网络的综合,优化
上海理工大学 关欣
研究换热网络综合,优化的意义
换热器网络是石油化工,能源动力,低温工程等领域广泛 应用的工艺环节,其设计的合理性和高效性直接关系到工 业系统的整体性能.而换热器网络的综合和优化即是要充 分利用工艺物流的能量,尽量减少公用设施费用,使系统 总投资费用最小.实践表明,通过对已有换热器网络的优 化和改造以及对新型换热器网络的综合和优化,都可以显 著地提高能量利用效率,达到节能高效的目的,且产生的 经济效益是十分可观的.例如,ICI公司应用窄点法对已 有换热器网络进行优化和调整以后,不但节省了设备投资, 而且仅燃料费用一项每年就节约120万美元,获得了相当 可观的效果[1];我国在这方面的成功经验也很多,例如, 清华大学化工系统工程教研室在上世纪八十年代,通过对 炼厂原油预热网络的优化改造,使得加热炉负荷降低40%, 年经济效益达140万元[2].因此,近几十年来,换热器网 络的综合和优化技术得到了迅速的发展,并且已经成为过 程系统综合的一个重要分支.
化工过程分析与综合习题答案
T
T
H
纯组分 4-4 什么是过程系统的夹点？ 过程系统中传热温差最小的地方或热通量为 0 的地方。 4-5 如何准确的确定过程的夹点位置？ 混合物
H
有两种方法： 1.采用单一的△Tmin 确定夹点位置。 (1)收集过程系统中冷热物流数据。 并得到 QH,min 及 QC,min。 (2)选择一△Tmin 用问题表格法确定夹点位置， (3)修正△Tmin，直至 QH,min 及 QC,min 与现有的冷、热公用工程负荷相 符，则得到该过程系统夹点的位置。 2．采用现场过程中各物流间匹配换热的实际传热温差进行计算。 (1)按现场数据推算各冷、热物流对传热温差的贡献值。 (2)确定各物流的虚拟温度。 因为在计算中采 (3)按问题表格法进行夹点计算， 注意△Tmin 为 0， 用虚拟温度，已经考虑了各物流间的传热温差值。 4-6 如何合理的设计过程的夹点位置？ 设计合理的夹点位置， 可以改进各物流间匹配换热的传热温差以及优 化物流工艺参数，得到合理的过程系统中热流量沿温度的分布，从而 减小公用工程负荷，达到节能的目的。确定各物流适宜的传热温差贡 献值，从而改善夹点。 具有一个热阱（或热源）和多个热源（或热阱） ，满足： i— 第 i 台换热器。 多个热源与多个热阱匹配换热：
3-1
8 6 5 1 3 4 7 2 16 15 17
13 11 12
14
10
9
3-2 2 4 5 12
1 11 6 7
3
8
9
10 3-3 1.单元串搜索法 （1）1,2,3,4,3---合并 3,4---1,2， （3,4）
（2）1,2， （3,4） ，6,5,2---合并 2,3,4,5,6---1， （2， （3）1， （2，
换热网络的综合、优化
(utility grand composite curve)
传热过程的有效能分析
换热网络的调优
最少换热设备个数和热负荷回路
热负荷回路的断开 1 基本回路断开方式
2 补充回路断开方式
3 热负荷路径及能量松弛
换热网络的综合、优化
上海理工大学 关欣
研究换热网络综合、优化的意义
• 换热器网络是石油化工、能源动力、低温工程等领域广泛 应用的工艺环节，其设计的合理性和高效性直接关系到工 业系统的整体性能。而换热器网络的综合和优化即是要充 分利用工艺物流的能量，尽量减少公用设施费用，使系统 总投资费用最小。实践表明，通过对已有换热器网络的优 化和改造以及对新型换热器网络的综合和优化，都可以显 著地提高能量利用效率，达到节能高效的目的，且产生的 经济效益是十分可观的。例如，ICI公司应用窄点法对已 有换热器网络进行优化和调整以后，不但节省了设备投资， 而且仅燃料费用一项每年就节约120万美元，获得了相当 可观的效果[1]；我国在这方面的成功经验也很多，例如， 清华大学化工系统工程教研室在上世纪八十年代，通过对 炼厂原油预热网络的优化改造，使得加热炉负荷降低40%， 年经济效益达140万元[2]。因此，近几十年来，换热器网 络的综合和优化技术得到了迅速的发展，并且已经成为过 程系统综合的一个重要分支。
国内，针对换热器网络综合与优化的研究基本集中于高校内的研究工作。大连 理工大学姚平经教授在窄点技术法和数学规划法方面取得一定早期成果[13,14]， 并针对其不足之处提出和发展了先进的网络优化方法，例如，建立了三温差 MILP转运模型及其设计方法[15,16]等；华南理工大学华贲教授将人工智能和数 学规划[17]有机地结合起来应用于换热器网络的优化，建立了大规模网络的超 结构模型[18]，且充分考虑了换热器网络弹性设计问题[19]；清华大学肖云汉教 授、朱明善教授和王补宣教授在国内很早提出换热器网络综合和优化的重要性， 在该方面也作了大量有意义的研究[20,21]。 但总的看来，无论是窄点技术法还是数学规划法，到目前为止大都还是一种多 目标分步优化方法，很难一次得到网络的整体最优解。因而有必要对换热器网 络的综合与优化做进一步器网络的窄点法．新疆化工，1994，(1)：24-38. [2]肖云汉，朱明善，王补宣．换热网络的同步综合设计．化工学报，1993，(6)：635-643. [3] Linnhoff B, Flower J R. Synthesis of Heat Exchanger Networks: Systematic Generation of Energy Optimal Networks. AICHE Journal, 1978, 24(4): 633-654. [4]Trividi K K, et al. A New Dual-Temperature Design Method for the Synthesis of Heat Exchanger Networks. Comput Chem Eng, 1989, 16: 667-685. [5] Fraser D M. The Use of Minimum Flux instead of Minimum Approach Temperature as A Design Specification for Heat Exchanger Networks. Chem Eng Sci, 1989, 44: 1121-1127. [6] Cenda J, Westerberg A W, Mason D, Linnhoff B. Minimum Utility Usage in Heat Exchanger Networks Synthesis. Chem Eng Sci, 1983, 38: 373-387. [7]Papoulias S A, Grossman I E. A Structural Optimization Approach in Process Synthesis (II): Heat Recovery Network. Comput Chem Eng, 1983, 7(6): 707-721. [8]Floudas C A, Ciric A R, Grossman I E. Automatic Synthesis of Optimum Heat Exchanger Networks Configuration. AICHE. J, 1986, 32: 276-290. [9]Floudas C A, Ciric A R. Strategies for Overcoming Uncertainties in Heat Exchanger Network Synthesis. Comput Chem Eng, 1989, 13: 1133-1152. [10] Yee T F, Grossmann I E, Kravanja I. Computer Chem Eng, 1990, 14: 1151-1164. [11]Ciric A R, Floudas C A. Heat Exchanger Network Synthesis Without Decomposition. Comput Chem Eng, [J], 1991, 15: 385-396. [12] Yee T F, Grossmann I E. Simultaneous Optimization Models for Heat Integration (I)：Area and Energy Targeting and Modeling of Multi-stream Exchangers. Comput Chem Eng, 1990, 14(10): 1151-1164. [13] 詹士平，姚平经，袁一． 用转运问题求解换热器网络的最小公用设施费用． 化学工程，1989，17(5)：17-27. [14] 尹洪超，周东浩，崔峨．夹点技术与换热网络综合调优方法．节能，1994(5): 11-13. [15] 王莉，姚平经，袁一．换热器网络的新设计方法．化学工程，1995，23(1)：25-30. [16] 尹洪超，袁一，王晓云，施光艳．换热器网络非等温混合目标同步最优综合．大连理工大学学报，1995，35(5)：639-643. [17] 李志红，尹清华，华贲．换热网络最优合成研究的进展与展望．炼油设计，1997(3)：5-10. [18] 李志红，华贲，尹清华，何耀华． 人工智能与数学规划的集成用于换热网络最优合成设计的研究． 石油化工，1998(9)：660668. [19] 李志红，华贲．换热网络弹性分析的研究和应用．石油炼制与化工，1995(8)：11-14. [20] 肖云汉，朱明善，王补宣．换热网络设计方法的研究进展．化工进展，1994(1)： 1-8. [21] 朱明善，肖云汉，王补宣．换热网络的一种新的自动设计方法．石油炼制，1993(12)：46-52.
换热网络综述报告模板

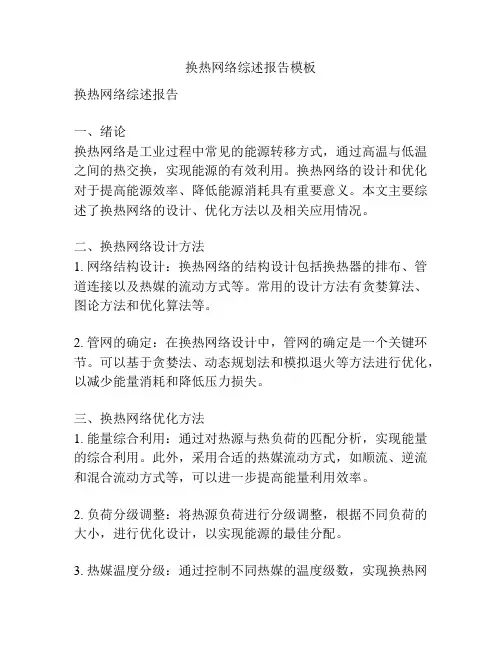

换热网络综述报告模板换热网络综述报告一、绪论换热网络是工业过程中常见的能源转移方式，通过高温与低温之间的热交换，实现能源的有效利用。
换热网络的设计和优化对于提高能源效率、降低能源消耗具有重要意义。
本文主要综述了换热网络的设计、优化方法以及相关应用情况。
二、换热网络设计方法1. 网络结构设计：换热网络的结构设计包括换热器的排布、管道连接以及热媒的流动方式等。
常用的设计方法有贪婪算法、图论方法和优化算法等。
2. 管网的确定：在换热网络设计中，管网的确定是一个关键环节。
可以基于贪婪法、动态规划法和模拟退火等方法进行优化，以减少能量消耗和降低压力损失。
三、换热网络优化方法1. 能量综合利用：通过对热源与热负荷的匹配分析，实现能量的综合利用。
此外，采用合适的热媒流动方式，如顺流、逆流和混合流动方式等，可以进一步提高能量利用效率。
2. 负荷分级调整：将热源负荷进行分级调整，根据不同负荷的大小，进行优化设计，以实现能源的最佳分配。
3. 热媒温度分级：通过控制不同热媒的温度级数，实现换热网络的优化设计，将高温热媒与低温热媒进行合理匹配，从而提高能源利用效率。
四、换热网络应用情况1. 化工工艺中的应用：换热网络在化工行业中广泛应用，如石化、冶金、化肥等。
通过合理设计和优化，能够提高生产效率，减少能源消耗。
2. 电力工业中的应用：换热网络在电力工业中也有重要应用，例如燃煤电厂、核电厂等。
通过优化设计换热网络，可以提高发电效率，降低排放。
3. 建筑节能中的应用：换热网络在建筑节能中也有一定应用，如地源热泵、太阳能热水器等。
通过合理利用换热网络，可以节约能源，减少对环境的影响。
五、结论换热网络的设计与优化是提高能源利用效率、降低能源消耗的重要手段。
通过合理的网络结构设计和优化方法，可以实现能源的综合利用，提高产能和效益。
同时，换热网络在工业生产和建筑节能领域都具有重要应用价值。
未来，随着科技的发展和环保要求的提高，换热网络的设计与优化方法也将不断创新和完善，以更好地满足能源需求，推动可持续发展。
换热网络设计
换热⽹络设计⼀.简介：化学⼯业是耗能⼤户，在现代化学⼯业⽣产过程中，能量的回收及再利⽤有着极其重要的作⽤。
换热的⽬的不仅是为了改变物流温度使其满⾜⼯艺要求，⽽且也是为了回收过程余热，减少公⽤⼯程消耗。
在许多⽣产装置中，常常是⼀些物流需要加热，⽽另⼀些物流则需要冷却。
将这些物流合理的匹配在⼀起，充分利⽤热物流去加热冷物流，提⾼系统的热回收能⼒，尽可能减少蒸汽和冷却⽔等辅助加热和冷却⽤的公⽤⼯程（即能量）耗量，可以提⾼系统的能量利⽤率和经济性。
换热⽹络系统综合就是在满⾜把每个物流由初始温度达到制定的⽬标温度的前提下，设计具有最加热回收效果和设备投资费⽤的换热器⽹络。
我们主要介绍利⽤夹点技术对换热⽹络进⾏优化。
通过温度分区及问题表求出夹点及最⼩公⽤⼯程消耗，找出换热⽹络的薄弱环节提出优化建议，寻求最优的匹配⽅法。
再从经济利益上进⾏权衡提出最佳的换热⽹络⽅案。
提⾼能量的利⽤效率。
⼆.换热⽹络的合成——夹点技术1、温度区间的划分⼯程设计计算中，为了保证传热速率，通常要求冷、热物流之间的温差必须⼤于⼀定的数值，这个温差称作最⼩允许温差△Tmin。
热物流的起始温度与⽬标温度减去最⼩允许温差△Tmin，然后与冷物流的起始、⽬标温度⼀起按从⼤到⼩顺序排列，⽣称n个温度区间，热物流按各⾃冷、个温区，n从⽽⽣成表⽰，Tn+1……T1,T2分别⽤．的始温、终温落⼊相应的温度区间。
温度区间具有以下特性:（1）.可以把热量从⾼温区间内的任何⼀股热物流，传给低温区间内的任何⼀股冷物流。
（2）.热量不能从低温区间的热物流向⾼温区间的冷物流传递。
2、最⼩公⽤⼯程消耗（1）.问题表的计算步骤如下：A：确定温区端点温度T1，T2，………Tn+1，将原问题划分为n个温度区间。
B：对每个温区进⾏流股焓平衡，以确定热量净需求量：Di=Ii－Qi=（Ti－Ti+1）（∑FCPC－∑FCPH）C：设第⼀个温区从外界输⼊热量I1为零，则该温区的热量输出Q1为：Q1=I1－D1=－D1根据温区之间热量传递特性，并假定各温区间与外界不发⽣热交换，则有：Ii+1=QiQi+1=Ii+1－Di+1=Qi－Di+1利⽤上述关系计算得到的结果列⼊问题表(2).夹点的概念（⾃⼰画图7-3）从图中可以直观的看到温区之间的热量流动关系和所需最⼩公⽤⼯程⽤量，其中SN2和SN3间的热量流动为0，表⽰⽆热量从SN2流向SN3。
换热网络
换热网络集成1.分工段换热网络集成（1）异构化反应工段①物流信息提取Aspen plus 流程模拟提示“no error and warning”,通过Aspen HX-Net的自动导入功能对换热物流信息进行提取，手动检查物流信息，将提取有差异的信息输入至换热网络中，并补加部分物流，选择公用工程的类型及温度。
异构化反应工段物流提取信息见表1所示，热量回收及公用工程信息见表2所示。
表1 异构化反应工段物流提取信息物流名称类型入口温度（℃）出口温度（℃）热容流率（kj/℃·h）焓值（kj/h）流量（kg/h）异构化反应前20.0 140.0 1.575E067.057E06 8709 140.0 260.0 1.979E06260.0 380.0 2.326E06异构化反应后400.0 221.1 2.305E046.728E06 8709221.1 78.0 1.821E04表2 异构化反应工段热量回收及公用工程信息物流名称类型入口温度（℃）出口温度（℃）目标负荷（kj/h）目标流量（kg/h）生产高压蒸汽249.0 250.0 0 0高温炉气加热500.0 250.0 3．288E05 1315.02 空冷30.00 35.00 0 0②能量分析设定最小传热温差为10℃，利用Aspen HX-net 对能量进行分析，温焓图如图1所示，总组合曲线如图2所示。
图1异构化反应工段温焓图图2异构化反应工段总组合曲线图通过软件的计算，系统无夹点，所需热公用工程用量为6.406E05 KJ/H，冷公用工程用量为0。
③物流匹配本工段反应起始温度较高，需要加热量较大，为了更好的利用反应后气体温度，同时换热网络集成考虑了再生空气的换热，以及高温反应后气体的余热回收。
综合考虑工艺可行性、匹配原则、热量回收等原则，设计出异构化反应工段换热网络，如图3所示。
图3异构化反应工段换热网络（二） MTBE合成工段①物流信息提取Aspen plus 流程模拟提示“no error and warning”,通过Aspen HX-Net的自动导入功能对换热物流信息进行提取，手动检查物流信息，将提取有差异的信息输入至换热网络中，并补加部分物流，选择公用工程的类型及温度。
