高度尺操作指南
高度尺操作规程
高度尺操作规程
1.准备工作
1.1用干净的纸或布条擦干净划线量爪；
1.2将夹具和划线量爪安装在夹具支架上，并拧紧锁紧旋钮；
1.3将量爪缓慢下放，直至接触基准面，观察计数器，如不为“0”，则按清“0”键，并将指示表“0”位旋转至指针位置。
2.操作步骤
2.1量爪测量：将待测件置于测量基准面上，缓慢下降测量爪，使量爪的测量面与被测面接触；
2.2百分表测量杆测量：将待测件置于测量基准面上，缓慢下降测量爪，使百分表触头与被测面接触；
2.3读数：计数器上的数值加指示表上的数值即为实际测量值。
3.注意事项
3.1尺框往上移时的读数应读上计数器及指示表的外圆值；
3.2尺框往下移时的读数应读下计数器及指示表的内圆值；
3.3使用前要检查外质以及各部位的相互作用。
4.管理与保养
4.1搬动时，禁止从顶部提起，禁止横着提尺身，应该一只手托住底座，一只手扶住尺身；
4.2使用完毕后，应将高度规擦干净装入盒内放在干燥处保存；
4.3没有盒装的高度尺不允许倒着放，也不允许斜靠在其他物品上，用完后应
该把尺框移动到最低。
数显高度尺使用操作指导书
3.0 :
3.1使用前准备
3.1.1请将符合数显高度仪测量范围及项目的零件或样品认真仔细擦拭干净，不得用此高度仪测量带有油污的零件或样品。
3.1.2使用前应检查大理石平台上是否有明显的磕碰及划痕，若无则使用白
洁布将其表面擦拭干净。
3.1.3使用前需应检查数显高度尺底部及测量端面是否有破损或磕碰伤，若
数显高度尺使用操作指导书 1.0 :
指导使用人员正确使用及维护保养数显高度仪及大理石平台，避免因不按
正确操作流程使用，而影响测量数据的准确性及损坏数显高度仪和大理石
平台，提高测量精度及使用寿命。特制定本规程。 2.0 :
适用于GCTS内部使用数显高度仪和大理石平台的正
3.2使用方法
3.2.1按下电源键启动数显高度尺，旋转高度尺的驱动轮将测量端面与大理
石平台贴平并进行校正零位。
电源开/公/英制转换记忆数据驱动轮
校正零位
3.2.2将所测部件轻轻放置在大理石平台端面上，旋转高度尺的驱动轮，使
高度尺的测量端面与所测部件位置尺寸的端面贴平。
数显高度尺使用操作指导书
数显高度尺使用操作指导书1.0目的:指导使用人员正确使用及维护保养数显高度仪及大理石平台，避免因不按正确操作流程使用，而影响测量数据的准确性及损坏数显高度仪和大理石平台，提高测量精度及使用寿命。
特制定本规程。
2.0范围:适用于GCTS内部使用数显高度仪和大理石平台的正确使用及维护保养。
3.0步骤:3.1使用前准备3.1.1请将符合数显高度仪测量范围及项目的零件或样品认真仔细擦拭干净，不得用此高度仪测量带有油污的零件或样品。
3.1.2使用前应检查大理石平台上是否有明显的磕碰及划痕，若无则使用白洁布将其表面擦拭干净。
3.1.3使用前需应检查数显高度尺底部及测量端面是否有破损或磕碰伤，若无则使用白洁布将其擦拭洁净。
3.2使用方法3.2.1按下电源键启动数显高度尺，旋转高度尺的驱动轮将测量端面与大理石平台贴平并进行校正零位。
驱动轮电源开/关立即清零公/英制转换记忆数据校正零位3.2.2将所测部件轻轻放置在大理石平台端面上，旋转高度尺的驱动轮，使高度尺的测量端面与所测部件位置尺寸的端面贴平。
测量端面与所测部件位置尺寸的端面贴平3.2.3读取所测数据并进行记录。
读取所测数值3.3日常维护保养3.3.1每次测量完毕关闭电源后，用无尘布认真仔细擦拭干净检测测头、测臂、驱动轮、控制面板。
大理石平台的维护保养3.3.3每次测量完毕后，将所有零件或样品拿走,并把高度尺放在指定位置。
3.3.4使用无尘布沾上少许高浓度酒精（酒精浓度≥95%）擦拭大理石平台工作表面及各个侧面。
3.3.5擦拭完毕后等待1—2分钟酒精挥发干后。
使用保护胶套把大理石平台全部遮盖起来整理平整，防止灰尘落入平台。
3.3.6每半个月用大理石平台保养油对平台进行一次保养。
3.3.7考虑到支承轴长期受到平台重量压力变形的可能或者意外振动、高度调节螺母意外松动等自然原因，每个月应该用水平仪对大理石平台进行一次平面校验。
3.3.8每个季度使用防锈油对支撑架没有油漆部分进行防锈，避免高度调节支承轴及螺母锈蚀。
高度尺安全操作指导书
高度尺安全操作指导书（ISO9001-2015）1.0目的确保产品数据的准确性以及高度尺使用方法的规范性。
2.0适用范围针对本公司塑胶产品和模具零件的测量。
3.0环境条件温度：20~25°C 湿度：≤70%4.0操作步骤4.1首先拿无水酒精，用无尘纸将高度尺基座界面和大理石平台擦拭干净，将主尺用润滑油擦拭，保障游标或LCD显示部移动自如。
4.2检查测量头是否完整无损，是否松动；LCD显示是否正常；用测量头接触面与大理石平台一级平面密合，保障无间隙方可使用。
4.3根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择治具时，治具不要有利角，以免划伤大理石平台；测量时，产品要固定牢固；记录数据时要眼睛要平视；4.4开始测量时，先将高度尺归零（游标高度尺看是否对准零点；表盘高度尺要将指针调到刻度零点；数显高度尺在找到产品基准时按一下ZERO/ABS归零）方可进行测量。
转动升降手杆使测量脚上下移动，当测量脚和待测量面相接触时，目光平视检查无缝隙，锁紧固定栓即可读数。
4.5读数时：主刻度盘读整数，依据最小精度在副刻度盘读出小数。
若是数显高度尺，可直接读出数值。
4.6表盘高度尺使用时，当被测物的高度高于“0”基准面时，主刻度尺使用“↑”所指的刻度，副刻度盘使用顺时针方向的数字；当被测物的高度低于“0”基准面时，主刻度使用“↓”所指的刻度副刻度盘使用逆时针方向的数字。
4.7数显高度尺使用时，当被测物的高度高于“0”基准面时，显示屏上就会显示“+”；当被测物的高度低于“0”基准面时，显示屏上就会显示“-”。
4.8最后测量完产品时，记录好数据，将工作台面清理干净；将测量头取下，放回原处。
5.0注意事项5.1测量过程中，产品或治具在运用时要轻拿轻放。
5.2摇柄在操作时不要太用力。
5.3仪器不用时，要用防尘套罩起来，以免进入太多灰尘。
5.4仪器用完后，用防锈油进行保养。
高度尺作业指导书
高度尺作业指导书
一．环境
1．使用环境：温度(20±2)℃，湿度45%-65% ，
温度梯度1℃/m ，温度变化 1℃/h
2. 保持机器及工作台面清洁。
二．安全警告
1．严禁擅自拆开外罩，防止损坏设备。
2．严禁带电插拔插头。
3．严禁将异物置于工作台面上。
三．开机步骤
1．插上电源。
2．打开机器电源开关（操作面板显示大概需要45秒左右）。
3．面板显示后选择中文或者英文界面。
4．根据提示，机器归零（零点在机器下方箭头指示位置）。
５．归零后校准测针（可根据提示）。
注意：仪器重启后需要重新归零和校准测针。
（注：关机和开机流程相反）。

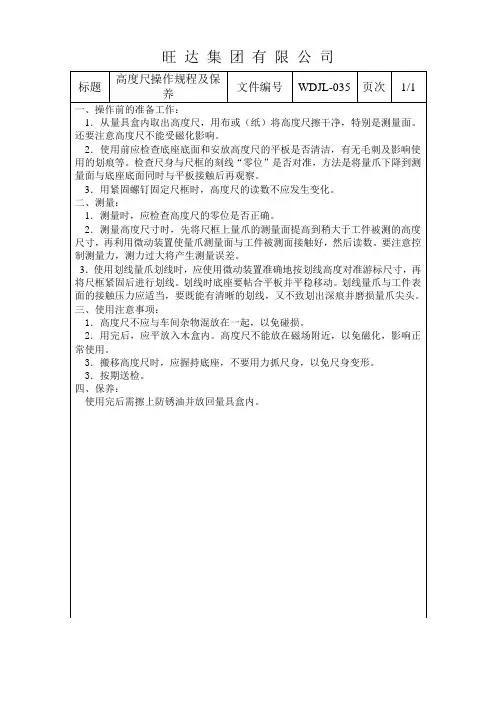

高度尺操作规程及保养
高度尺操作规程及保养
文件编号ቤተ መጻሕፍቲ ባይዱ
WDJL-035
页次
1/1
一、操作前的准备工作：
1．从量具盒内取出高度尺，用布或（纸）将高度尺擦干净，特别是测量面。还要注意高度尺不能受磁化影响。
2．使用前应检查底座底面和安放高度尺的平板是否清洁，有无毛刺及影响使用的划痕等。检查尺身与尺框的刻线“零位”是否对准，方法是将量爪下降到测量面与底座底面同时与平板接触后再观察。
3．用紧固螺钉固定尺框时，高度尺的读数不应发生变化。
二、测量：
1．测量时，应检查高度尺的零位是否正确。
2．测量高度尺寸时，先将尺框上量爪的测量面提高到稍大于工件被测的高度尺寸，再利用微动装置使量爪测量面与工件被测面接触好，然后读数。要注意控制测量力，测力过大将产生测量误差。
3．使用划线量爪划线时，应使用微动装置准确地按划线高度对准游标尺寸，再将尺框紧固后进行划线。划线时底座要帖合平板并平稳移动。划线量爪与工件表面的接触压力应适当，要既能有清晰的划线，又不致划出深痕并磨损量爪尖头。
三、使用注意事项：
1．高度尺不应与车间杂物混放在一起，以免碰损。
2．用完后，应平放入木盒内。高度尺不能放在磁场附近，以免磁化，影响正常使用。
3．搬移高度尺时，应握持底座，不要用力抓尺身，以免尺身变形。
3．按期送检。
四、保养：
使用完后需擦上防锈油并放回量具盒内。
旺达集团有限公司
高度尺的使用方法及读数
高度尺的使用方法及读数
高度尺的使用方法及读数
高度尺是一种常用的测量设备，它可以用来测量室内外的高度值，是一种精准的测量仪器，可以用来测量地形、建筑物的高度和地面坡度等。
使用高度尺，首先，要将高度尺固定在要测量的位置，然后用手指按住尺子的空档，将尺子平放，平衡它，这样就可以得到准确的读数。
比如要测量墙壁上的高度，就将尺子固定在墙壁上，然后按住尺子的空档，将尺子平放，平衡它，就可以读出墙壁上的高度。
如果要测量地面的坡度，就要将高度尺固定在一点，把尺子的头部置于另一点，然后将尺子平放平衡，就可以读出两点之间的高度差，从而计算出地面的坡度。
高度尺除了可以用来测量高度外，还可以用来测量各种物体的长度，例如家具、房屋、地毯等，只要将高度尺的头部固定在一端，然后把尺子的另一端拉到另一端，就可以读出物体的长度。
总之，高度尺是一种精准的测量仪器，它可以用来测量室内外的高度值，也可以用来测量地面的坡度，还可以用来测量物体的长度，是一种多功能的测量仪器。
高度尺操作指导书---品管课 - 002
苏州荣科精密机械有限公司管理号：RK-W-QA-CZ-002-A/0
1.0目的
1.1正确操作高度尺，达到精密测量.
2.0 适用范围
2.1测量产品用来测外径、内径、高度（深度）、台阶高度等尺寸，测量范围为
0.00mm-300.00mm.
3.0 工作流程
3.1操作前准备
3.1.1确认有效期限及合格证的有无.
3.1.2检查尺身滑动是否顺畅，表针是否完好
3.1.3擦干凈高度尺各部位及产品的被测面.
3.2 操作顺序
3.2.1量测前，用干净的纸或布条擦干净划线量爪，将夹具和划线量爪安装在夹具支
架上，并拧紧锁紧旋钮，将量爪缓慢下放，直至接触基准面，观察计数器，如不为“0”，
则按清“0”键，
3.2.2 量爪测量
将待测件置于测量基准面上，缓慢下降测量爪，使量爪的测量面与被测面接
触。
苏州荣科精密机械有限公司管理号：RK-W-QA-CZ-002-A/0
3.2.3百分表测量杆测量
将待测件置于测量基准面上，缓慢下降测量爪，使百分表触头与被测面接触。
3.2.4读数
计数器上的数值加指示表上的数值即为实际测量值。
3.2.
4.1尺框往上移时的读数应读上计数器及指示表的外圆值
3.2.
4.2尺框往下移时的读数应读下计数器及指示表的内圆值
苏州荣科精密机械有限公司管理号：RK-W-QA-CZ-002-A/0
上调时的
读数
下调时的
读数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.2.电源开关调为“ON”状态，要求三节1.5V电池。当显示器上现“B”时需更换新电池。
5.3.用固定螺钉将测试千分表紧固。
5.4.松开滑动器，滑动器的移动一定要先把固定旋钮松开之后再进行移动，快速移动时用方向盘的旋钮，把整个方向盘都旋转；小幅度移动时首先拔出方向盘上的旋钮，然后只旋转方向盘的旋转钮即可。
1.目的:
为确保操作者能够正确使用高度尺，特制订本操作指南。
2.范围:
适用于本司操作者对高度尺的正确操作方法
3.职责：
高度尺操作者应按本指南进行具体操作。
4．相关资料：
4.1 《高度尺使用说明书》
4.2 《不合格品处理控制程序》
4.3《标示和可追溯性控制程序》
4.4《供应商监察控制程序》：
5. 操作程序
5.10.滑动器往下调，测试千分表不能与定盘直接接触，要 3 ～5 mm的距离，用防尘罩盖住两个支柱。长时间不使用保管时，将电池取出来，卸下测试千分表，用碎布（不能挂丝）粘酒精将高度尺的底部、 支柱及其它部位清洗干净，然后在高度尺的底部、 支柱加上适量的防锈油保管。注：灰尘进入支柱的齿条逢里会影响精度。
5.5.操作速度最大 100 mm / S 。
5.6.确定一个基准面，按下调零钮，把显示调为零。
5.7.运输或在定盘上测定移动时，禁止碰两个支柱或支柱的最上部，移动时尽量采用滑动的形式，手推高度尺的底板。注：碰两个支柱或支柱最上部会影响精度。
5.8.用力均匀，不要施加过量的力或落下的冲击。
5.9.使用完后，将电源开关调为 “ OFF ” 状态。
5.11.定期检查仪器的精度。
6. 质量记录
6.1《检查结果兼处理报告书》
