地下室墙柱工程验收规范
地下室墙柱工程验收规范一、总则为确保地下室墙柱工程质量，满足使用功能和安全性要求，根据《建筑工程质量验收统一标准》GB50300-2013及相关规范，制定本验收规范。
二、验收项目与标准1.墙体材料（1）墙体应采用符合设计要求的材料，如砖、混凝土、钢筋混凝土等。
（2）材料应具有出厂合格证书和检测报告，合格证应注明材料品种、规格、等级、生产日期、批量等。
（3）现场抽检材料应符合国家相关标准，如抗压强度、抗渗性、抗震性等。
2.墙体厚度与高度（1）墙体厚度应符合设计要求，满足使用功能和结构安全。
（2）墙体高度应符合设计要求，保证室内空间和使用功能。
（3）墙体垂直度、平整度应满足规范要求，不得有倾斜、凹凸不平现象。
3.墙体钢筋（1）钢筋品种、规格、数量应符合设计要求。
（2）钢筋连接应符合规范要求，如焊接、绑扎等。
（3）钢筋保护层厚度应符合设计要求，保证结构安全。
4.墙体混凝土（1）混凝土强度应符合设计要求，满足结构承载力。
（2）混凝土配合比应符合设计要求，保证混凝土性能。
（3）混凝土浇筑应均匀、密实，不得有蜂窝、麻面等现象。
5.墙体施工缝（1）施工缝位置应符合设计要求，避免影响结构承载力。
（2）施工缝处理应符合规范要求，如凿毛、清洗干净等。
（3）施工缝浇筑应符合设计要求，保证结构连续性。
6.墙体防水（1）防水层应符合设计要求，如防水砂浆、防水涂料等。
（2）防水层施工应符合规范要求，保证防水效果。
（3）防水层验收应符合规范要求，如防水层厚度、防水性能等。
三、验收程序与方法1.验收准备（1）编制验收方案，明确验收内容、标准、方法等。
（2）准备验收所需的仪器、工具、材料等。
（3）对施工人员进行技术交底，确保验收顺利进行。
2.验收过程（1）现场查看墙体材料、施工情况等，记录存在的问题。
（2）对墙体材料进行抽检，检测抗压强度、抗渗性等指标。
（3）检查墙体厚度、高度、垂直度、平整度等，测量合格。
（4）检查钢筋品种、规格、数量、连接方式等，确保符合要求。
墙体-GB50003-2001砌体结构设计规范
第2.1.6条 蒸压灰砂砖 autoclaved sand-lime brick 以石灰和砂为主要原料，经坯料制备、压制成型、蒸压养护而成的实心砖。简 称灰砂砖。 第2.1.7条 蒸压粉煤灰砖 autoclaved flyash-lime brick
γ0----结构重要性系数；
γRE ----承载力抗震调整系数； δ ----混凝土砌块的孔洞率、系数；
δ----托梁支座上部砌体局压系数；
《砌体结构设计规范》GB 50003-2001 第2.2.4条 计算系数（续）
第2.2.4条 计算系数 ζc ----芯柱参与工作系数； ζs ----钢筋参与工作系数；
根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人技术等级综合水平划分的砌 体施工质量控制级别。
《砌体结构设计规范》GB 50003-2001 2.2 主要符号 （第2.2.1条 材料性能）
2.2 主要符号 第2.2.1条 材料性能 MU----块体的强度等级；
M----砂浆的强度等级；
Mb---- 混凝土砌块砌筑砂浆的强度等级； C----混凝土的强度等级；
第2.1.9条 混凝土砌块砌筑砂浆 mortar for concrete small hollow block 由水泥、砂、水以及根据需要掺入的掺和料和外加剂等组分，按一定比例，采 用机械拌和制成，专门用于砌筑混凝土砌块的砌筑砂浆。简称砌块专用砂浆。
第2.1.10条 混凝土砌块灌孔混凝土 grout for concrete small hollow block
按楼盖、屋盖与墙、柱为铰接，不考虑空间工作的平面排架或框架对墙、柱进行静力计 算的方案。

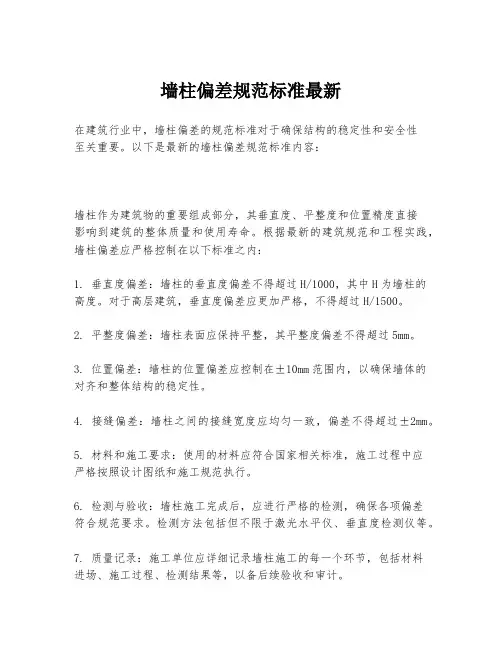

墙柱偏差规范标准最新
墙柱偏差规范标准最新在建筑行业中，墙柱偏差的规范标准对于确保结构的稳定性和安全性至关重要。
以下是最新的墙柱偏差规范标准内容：墙柱作为建筑物的重要组成部分，其垂直度、平整度和位置精度直接影响到建筑的整体质量和使用寿命。
根据最新的建筑规范和工程实践，墙柱偏差应严格控制在以下标准之内：1. 垂直度偏差：墙柱的垂直度偏差不得超过H/1000，其中H为墙柱的高度。
对于高层建筑，垂直度偏差应更加严格，不得超过H/1500。
2. 平整度偏差：墙柱表面应保持平整，其平整度偏差不得超过5mm。
3. 位置偏差：墙柱的位置偏差应控制在±10mm范围内，以确保墙体的对齐和整体结构的稳定性。
4. 接缝偏差：墙柱之间的接缝宽度应均匀一致，偏差不得超过±2mm。
5. 材料和施工要求：使用的材料应符合国家相关标准，施工过程中应严格按照设计图纸和施工规范执行。
6. 检测与验收：墙柱施工完成后，应进行严格的检测，确保各项偏差符合规范要求。
检测方法包括但不限于激光水平仪、垂直度检测仪等。
7. 质量记录：施工单位应详细记录墙柱施工的每一个环节，包括材料进场、施工过程、检测结果等，以备后续验收和审计。
8. 整改措施：如检测发现墙柱偏差超出规范要求，应立即采取整改措施，直至符合标准。
9. 安全与环保：施工过程中应严格遵守安全操作规程，同时注重环境保护，减少施工对环境的影响。
10. 持续改进：施工单位应根据工程实践，不断总结经验，优化施工工艺，提高墙柱施工的精度和质量。
以上规范标准旨在指导施工单位在墙柱施工过程中，确保工程质量，满足建筑安全和使用功能的要求。
施工单位应严格遵守这些规范，以保证工程的顺利完成。
请注意，上述内容为示例性质，具体的墙柱偏差规范标准可能会根据不同国家和地区的建筑法规有所差异。
在实际施工中，应参照当地的建筑规范和标准执行。
砌体墙构造柱设置规范
砌体墙构造柱设置规范
柱是砌体墙的构造部分之一，起着牢固支撑墙体和承重的作用。
柱的设置规范非常重要，下面将从柱的尺寸、布置、材料、施工等方面进行详细说明。
一、柱的尺寸和布置：
1. 柱的尺寸应根据墙体结构的需要进行设计，一般要满足承受垂直荷载和水平荷载的要求。
2. 柱的布置要根据建筑结构设计图纸进行确定，柱的间距要符合设计要求，一般为3-4米之间。
3. 柱的位置要合理选择，尽量避免柱子阻碍使用空间，并确保柱的间距均匀，不得有重叠或间隙过大。
二、柱的材料选用：
1. 柱的材料一般选用砖、混凝土或者钢筋混凝土等。
选择材料时要根据墙体结构的要求和承载能力进行选择。
2. 砖柱可以采用砖墙砌筑的方式进行施工，砖的品质要符合相关标准，砌筑要牢固、水平、垂直。
3. 钢筋混凝土柱的施工要符合相关标准和设计要求，要注意钢筋的布置、混凝土的浇筑和养护。
三、柱的施工注意事项：
1. 在进行柱的施工之前，要进行地基处理，并与地基相连，确保柱子的牢固性和稳定性。
2. 柱子的砌筑要使用优质的材料和施工工艺，力求保证柱体的强度和坚固。
3. 柱的加固处理要符合设计要求，可以通过钢筋、梁板、加强
筋等措施进行加固，增加柱子的抗震能力。
4. 柱的验收要经过专业力学性能测试，确保柱体满足设计要求并且安全可靠。
总之，柱的设置规范对砌体墙的稳定性和承载能力有着重要影响。
在施工过程中要严格按照设计要求进行操作，确保柱的尺寸、布置、材料和施工都符合规范，以提高墙体的稳定性和整体结构的安全可靠性。
此外，柱的质量验收也是至关重要的，要经过专业测试和评估，确保柱的质量和性能达到设计要求。
墙柱规范要求
柱混9.3.2,第1条箍筋直径不应小于d/4，且不应小于6mm，d为纵向钢筋的最大直径。
混9.3.2,第5条当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm。
混11.4.12－2(强规)柱端箍筋加密区的构造要求┏━━━━┳━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━┓┃抗震等级┃箍筋最大间距(mm) ┃箍筋最小直径(mm)┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃一┃纵向钢筋直径的6倍和100中的较小值┃10 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃二┃纵向钢筋直径的8倍和100中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃三┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃四┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃6(柱根8) ┃┗━━━━┻━━━━━━━━━━━━━━━━━━━━━┻━━━━━━━━┛混11.4.12第4条(强规)四级抗震等级框架柱剪跨比不大于2时,箍筋直径不应小于8mm.混11.4.12－2(强规)柱端箍筋加密区的构造要求┏━━━━┳━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━┓┃抗震等级┃箍筋最大间距(mm) ┃箍筋最小直径(mm)┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃一┃纵向钢筋直径的6倍和100中的较小值┃10 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃二┃纵向钢筋直径的8倍和100中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃三┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃四┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃6(柱根8) ┃┗━━━━┻━━━━━━━━━━━━━━━━━━━━━┻━━━━━━━━┛混11.4.12第3条(强规)框支柱和剪跨比λ<=2的框架柱应在柱全高范围内加密箍筋，且箍筋间距应符合第二款一级抗震等级的要求.混11.4.12第4条(强规)一级抗震等级框架柱的箍筋直径大于12mm且箍筋肢距不大于150mm及二级抗震等级框架柱的直径不小于10mm且箍筋肢距不大于200mm，除底层柱下端外，箍筋间距应允许采用150mm混9.3.2,第2条箍筋间距不应大于400mm及构件截面的短边尺寸，且不应大于15d，d为纵向受力钢筋的最小直径混9.3.2,第5条当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋间距不应大于纵向受力钢筋最小直径的10倍，且不应大于200。
构造柱设置规则
要求：
1、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱
2、当墙长大于5m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱
3、较大洞口两侧、无约束墙端部应设置构造柱
4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通
墙体自由端、较大洞口两侧、T字、十字墙交界处、女儿墙等设置构造柱
1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m 时，在该区间加混凝土构造柱分隔；
2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；
3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁
作用：
1构造柱能够提高砌体的受剪承载力10%~30%左右，提高幅度与墙体高宽比、竖向压力和开洞情况有关；
2、构造柱主要是对砌体起约束作用，使之有较高的变形能力；
3、构造柱应当设置在震害较重、连接构造比较薄弱和易于应力集中的部位。
由于钢筋混凝土构造柱的作用主要在于对墙体的约束，构造上的截面不必很大，但需与各层纵横墙的圈梁或现浇板连接，才能发挥作用。
为保证钢筋混凝土的构造柱的施工质量，构造柱需有外露面。
一般利用马牙茬外露即可。
墙柱模板施工要点
一、柱模板(1)施工准备1)模板施工方案及配模计划齐全，并进行交底；模板按照放样尺寸制作；拼接相邻两模板表面高低差控制在2mm 以内，2)使用材料必须满足方案及规范要求，模板应涂刷脱模剂，编号分类堆放，二次周转使用前必须清理干净；3)使用机具准备到位。
(2)弹柱边线及控制线1) 按图纸要求弹出横竖向轴线、柱子边线及控制线；2) 柱轴线部位可采用红色边长50mm 的“△”标记，并标记“轴线”二字；3) 柱边线采用墨线沿设计柱边位置弹出框线；边框线宜两端各延长不少于20cm,备做吊线检查使用；4)柱边线向外偏移500mm 处用墨线平行于柱边线弹柱控制线。
(3)剔凿混凝土表面浮浆1）柱根凿毛，首先剔除柱边线范围内的砼浮浆，直至露出均匀的石子；2）凿毛深度不小于5mm，应将剔凿点间距控制在20~30mm 以内，凿毛应覆盖柱边线内全部范围；3）剔除的浮浆残渣及时清理，并用水冲洗干净。
4）应经过监理和业主检查验收(4)弹柱边线及控制线支模前先在墙柱轮廓线外200mm位置弹出墙柱控制线，用来复核墙柱支模。
按放出的柱边线焊接Ø20内截面控制筋，每个方向两根。
（直径同箍筋，设置于柱模上中下三道）或者在放出的柱边线的柱四个角钻孔打入限位筋。
（5）安装柱模板1）按放线位置先钉好压脚板再安装柱模板；2）柱子两垂直向加斜拉顶撑；3）柱根部缝隙封堵到位，也可采用砂浆将柱根部外围封堵，不宜采取下压海绵条或其他杂物塞填等形式；4）柱子截面内部尺寸控制在+4、-5mm 以内。
（6）安装柱箍1）柱箍材料选择应根据模板施工方案进行确定；2）柱箍间距应符合方案设计要求、并加固牢靠；3）柱箍安装应保证其水平，单边长度超过500mm 的柱应考虑设计对拉螺杆加强，对拉螺栓直径应通过计算确定，螺杆扭矩值符合方案要求。
（7）校正垂直度、柱模板验收1) 检查垂直度前首先对其控制线进行复核，再进行垂直度检查。
2) 模板拼缝严密，相邻两模板表面高低差控制在2mm以内；3) 层高≤5m 时垂直度偏差控制在6mm 以内，层高＞5m 时，垂直度控制在8mm 以内；4)模板柱箍和对拉螺杆符合设计要求,对拉螺杆间距不大于500mm；5) 柱根部封堵符合要求。
墙柱类构件的规定
墙柱类构件的规定1. 引言墙柱是建筑物中起到支撑和分隔功能的重要构件之一。
为了确保建筑物的结构安全和功能完善，对于墙柱的设计、材料选择和施工工艺都有一系列的规定和标准。
本文将介绍墙柱类构件的规定，包括设计规范、材料要求、施工规程等内容。
2. 设计规范2.1 承载力计算墙柱的设计应根据建筑物的结构荷载和使用要求进行承载力计算。
计算应遵循国家规定的建筑设计规范和相关技术标准，确保墙柱能够承受预期荷载并保证结构的稳定性。
2.2 布局和尺寸墙柱的布局和尺寸应符合建筑设计方案，合理分布于建筑物内部。
墙柱的宽度和高度应满足结构设计要求，并考虑到使用功能和空间布局的需要。
2.3 抗震设计墙柱作为建筑物的承重构件，在地震作用下承受着巨大的力量。
因此，对于墙柱的抗震设计要求严格。
设计中应考虑地震力和结构的耐震性能，采用适当的抗震构造措施，保证墙柱的稳定性和安全性。
3. 材料要求3.1 墙柱材料选择墙柱通常采用混凝土、钢筋混凝土或钢结构材料。
材料的选择应符合建筑设计规范和技术标准，结合具体的使用要求和工程情况进行合理选择。
3.2 材料强度墙柱材料的强度应符合相应的国家标准和规范要求。
混凝土强度等级、钢筋强度等级等应符合设计要求，并进行相应的质量检验和检测。
3.3 防火性能墙柱作为建筑物的承重构件，其防火性能要求较高。
材料的防火等级应符合建筑设计规范和相关标准，采用防火材料或进行相应的防火处理，保证墙柱在火灾情况下的安全性。
4. 施工规程4.1 墙柱施工方案墙柱的施工方案应根据设计要求编制，明确施工流程、施工方法和材料使用等内容。
方案中应包含详细的施工图纸和技术要求，确保施工过程符合设计要求并保证质量。
4.2 现场施工管理墙柱施工过程中应进行现场管理，包括施工人员的素质要求、施工机具和设备的选择和使用、安全防护措施等。
现场管理的目的是确保施工过程的安全性和质量。
4.3 质量检验和验收墙柱施工完工后，应进行质量检验和验收工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱
混9.3.2,第1条
箍筋直径不应小于d/4，且不应小于6mm，d为纵向钢筋的最大直径。
混9.3.2,第5条
当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm。
混11.4.12－2(强规)
柱端箍筋加密区的构造要求
┏━━━━┳━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━┓┃抗震等级┃箍筋最大间距(mm) ┃箍筋最小直径(mm)┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃一┃纵向钢筋直径的6倍和100中的较小值┃10 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃二┃纵向钢筋直径的8倍和100中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃三┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃四┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃6(柱根8) ┃┗━━━━┻━━━━━━━━━━━━━━━━━━━━━┻━━━━━━━━┛混11.4.12第4条(强规)
四级抗震等级框架柱剪跨比不大于2时,箍筋直径不应小于8mm.
混11.4.12－2(强规)
柱端箍筋加密区的构造要求
┏━━━━┳━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━┓┃抗震等级┃箍筋最大间距(mm) ┃箍筋最小直径(mm)┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃一┃纵向钢筋直径的6倍和100中的较小值┃10 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃二┃纵向钢筋直径的8倍和100中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃三┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃8 ┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━┫┃四┃纵向钢筋直径的8倍和150(柱根100)中的较小值┃6(柱根8) ┃┗━━━━┻━━━━━━━━━━━━━━━━━━━━━┻━━━━━━━━┛混11.4.12第3条(强规)
框支柱和剪跨比λ<=2的框架柱应在柱全高范围内加密箍筋，且箍筋间距应符合第二款一级抗震等级的要求.
混11.4.12第4条(强规)
一级抗震等级框架柱的箍筋直径大于12mm且箍筋肢距不大于150mm及二级抗震等级框架柱的直径不小于10mm且箍筋肢距不大于200mm，除底层柱下端外，箍筋间距应
允许采用150mm
混9.3.2,第2条
箍筋间距不应大于400mm及构件截面的短边尺寸，且不应大于15d，d为纵向受力钢筋的最小直径
混9.3.2,第5条
当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋间距不应大于纵向受力钢筋最小直径的10倍，且不应大于200。
混11.4.18
对一、二级抗震等级，箍筋间距不应大于10d；对于三、四级抗震等级，箍筋间距不应大于15d，此处，d为纵向钢筋直径。
混11.4.15
柱箍筋加密区的箍筋肢距：一级抗震等级不宜大于200mm；二、三级抗震等级不宜大于250mm和20倍箍筋直径中的较小值；四级抗震不宜大于300mm。
此外，每隔一根纵向钢筋宜在两个方向有箍筋或拉筋约束。
混9.3.2,第5条
当柱截面短边尺寸大于400mm且各边纵向钢筋多于3根时，或当柱截面短边尺寸不大于400mm但各边纵向钢筋多于4根时，应设置复合箍筋。
混11.4.17
柱箍筋加密区箍筋的体积配筋率应符合下列规定：
1 柱箍筋加密区箍筋的体积配箍率，应符合下列规定：
ρv>=λv*(fc/fyv) (11.4.17)
ρv----柱箍筋加密区的体积配箍率，按本规范第7.8.3条的规定计算，计算中应扣除重叠部分的箍筋体积。
fc----混凝土轴心抗压强度设计值；当强度低于C35时，按C35取值；
fyv----箍筋及拉筋抗拉强度设计值；
λv----最小配箍特征值，按表11.4.17采用。
表11.4.17 柱箍筋加密区的箍筋最小配箍特征值λv。
