16.隧道衬砌拱顶注浆施工作业指导书

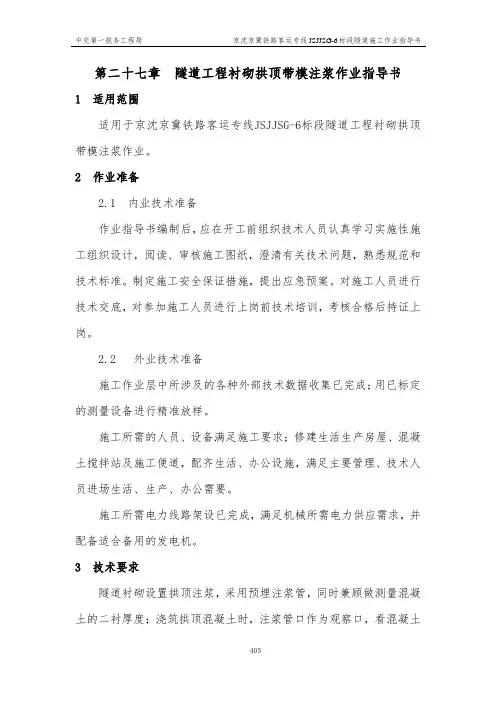

隧道衬砌拱顶注浆施工作业指导书

（作者：行云流水）1.适用范围

适用于所有围岩级别。

2.作业准备

2.1内业技术准备

认真审核图纸，牢记图纸要求的技术参数。对负责注浆施工的技术人员加强技术培训与指导，令其熟悉规范及技术标准，对所有参与注浆施工的人员作技术交底。

2.2外业技术准备

通过试验确定压浆配合比，选定合格的原材料。

3.技术要求

3.1注浆能填满衬砌背后空隙。

3.2压浆材料性能符合要求。

3.3注浆期间注浆压力、压浆量必须严格控制，防止破坏二衬。

3.4注浆孔的位置、孔距、孔深必须根据无损检测结果进行布置。

3.5注浆后采用无损检测判断是否达到预期效果。

3.6注浆必须在二衬强度达到100%之后再进行。

4.施工工序与工艺流程

4.1施工程序

施工准备→注浆孔布置→注浆管安装→压浆→封管→检测注浆情况

4.2工艺流程

5.施工要求

5.1施工准备

（1）注浆设备、材料准备到位，施工人员到位。

（2）注浆设备周围设置围挡措施，前后50m范围设置警示牌，提醒过往车辆及施工人员绕行。

（3）注浆前应先检查注浆管路系统能否耐压，有无漏水，机械设备是否正常。

5.2施工工艺

5.2.1注浆管的制作

按设计制作长0.6mφ20镀锌钢管，作为注浆管口；纵向注浆管预埋于拱顶模筑衬砌外缘，防水板内侧；纵向注浆孔径φ20，采用聚乙稀管，在防水板敷设完后，采用胶粘为防水板内侧。φ20镀锌注浆钢管设于施工缝两端，与拱顶注浆管连接，注浆钢管口伸出衬砌内

边缘5cm，以便与设备注浆管连接。。

5.2.2管道检查

用钢筋往返插入预留的注浆管内，若插入顺利不受阻挡，证明注浆管未堵塞，否则堵塞，将堵塞的注浆管做好标识。对于堵管的注浆管，根据无损检测结果在其周围合适位置处钻孔，安装带丝扣的φ50注浆管。钻孔时注意不要穿透防水板，混凝土孔口缝用胶密封，待胶凝结后方能注浆。

注浆用塑料管口连接丝扣连接口，注浆前应与每根预留注浆管进行试接，确保拌制的浆液能够在规定的时间内使用完，使注浆能够连续进行。要检查预留注浆管管口丝扣是否受损，受损需修复，用钢刷将丝扣上混凝土残碴清理干净。

5.2.3压浆

二次衬砌混凝土强度达到设计的100%后才能进行注浆，应先进行注浆现场试验，确定注浆参数，并根据现场注浆实际情况，准确判断及时对浆液稠度做出调整。

注浆采用水泥净浆，水泥宜采用42.5R硅酸盐早强水泥。浆液要求能连续拌制，拌制过程中严格监控水泥用量，确保浆液的稠度。

注浆采用逐渐加压式注浆，注浆压力为0.05～0.1Mpa，根据现场情况调节注浆速度。每个注浆孔按0.1Mpa的压力保持10min注浆。当达到下述情况之一时即可结束注浆：①当注浆压力达到设计终压时；②当注浆量达到或超过设计注浆量，孔口管出现冒浆时；③当注浆压强已达到设计终压，且稳压10min后，若进浆量仍未达到设

计浆量，也可结束注浆。

5.2.5封管

注浆在达到结束的条件后，应利用止浆阀或木塞将注浆孔口堵塞，以保持孔内压力，直至浆液完全凝固，在浆液凝固后，用高强砂浆将孔口封闭。

5.2.6效果检查

采用雷达等无损检测方法对注浆效果进行检查。

5.3其他注意事项

（1）规定压力下不进浆：调稀浆液，按照0.1MPa继续加压5～10min后停止注浆。

（2）注浆量过大：应加大浆液浓度，采取间歇式注浆，时间间隔控制在2～3小时。

（3）串浆：同时开两个注浆泵同时注浆，避免孔道被堵。

（4）注浆时从低处向高处注。

6.劳动组织

施工人员应根据机具配备、现场条件、已确定的方案及工期要求配置，一般配置如下：劳动力配备

序号工种数量（人）备注

1 注浆管加工 3

2 注浆工 6

3 修理工 2

4 电工 1

7.材料要求
