常用钢材淬火硬度表
钢材硬度表
适用一般模仁
2311
HRC29-36
适用于AB板
适用一般模仁 2379(D2)
约HRC20-23 需热处理48-50
需热处理50-52
2344
约HRC20-25 需热处理48-50
适用于镜面模
2344HT
最大硬度约HRC17 需热处理48-50
需热处理48-50
2312
HRC28-32
适用于AB板
适用于一般模仁
2316
最大硬度约HRC23 需热处理48-50
适用于一般模仁
2316H
HRC30-35
适用于前模仁
需热处理48-50 2365(H10) 最大硬度约HRC23 需热处理48-50
适用于一般模仁 2388(M2)
约HRC25
需热处理48-50
类似S50C
2885(H10A) 最大硬度约HRC23 需热处理48-50

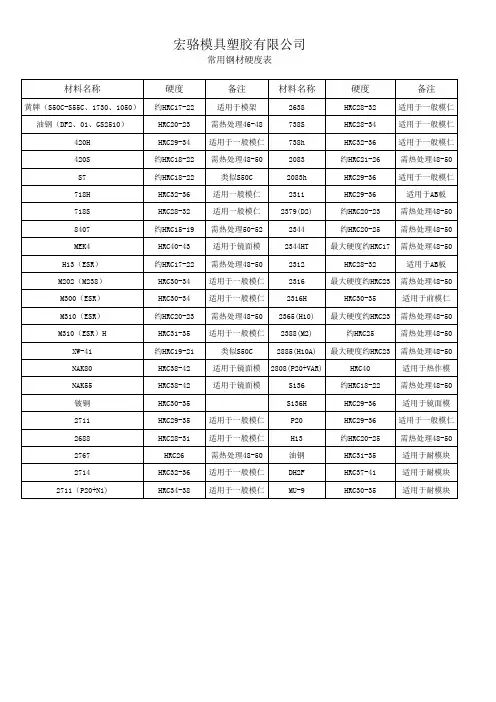

宏骆模具塑胶有限公司
常用钢材硬度表
材料名称
黄牌（S50C-S55C、1730、1050） 油钢（DF2、01、GS2510） 420H 420S S7 718H 718S 8407 MEK4 H13（ESR） M202（M238） M300（ESR） M310（ESR） M310（ESR）H XW-41 NAK80 NAK55 铍铜 2711 2688 2767 2714 2711（P20+Ni)
适用于耐模块
适用于一般模仁
DH2F
HRC37-41
适用于耐模块
适用于一般模仁
MU-9
HRC30-35
适用于耐模块
HRC26 HRC32-36 HRC34-38
备注
材料名称
常用材料成份及热处理温度 回火温度硬度
4）合金含量高的调质钢的加热速度应小于淬火、正火加热速度。
5）除工件规定带温回火零件外，一般淬火件在回火前要清洗。
6）回火后，油、水冷却的目的在于防止回火脆性。
注：临界点：就是金属或合金在加热或冷却过程中，发生相变的温度称为临界点，也就是相变点。
560℃回火3次 560℃回火3次
对于钢和铸铁，用Ac1、Ac3和Accm等表示在平衡条件下的固态相变点，其中：Ac1表示加热时珠光体向奥氏体，或冷却时奥氏体向珠 光体转变的温度；Ac3表示亚共析钢加热时先共析铁素体完全溶入奥氏体的温度,或冷却时先共铁素体开始从 奥氏体中析出的温度； Accm表示过共析钢加热时先共析渗碳体完全溶入奥氏体的温度或冷却时先共析渗碳体开始从奥氏体中析出的温度；一般条件下固 态相变时都有不同程度的过热或过冷度。因此，为与平衡条件下的相变点相区别，而将在加热时实 际的A1称为Ac1，冷却时实际的 A1称为Ar1;加热时实际的A3为Ac3，冷却时实际的A3为Ar3;加热时实际的Acm为Accm，冷却时实际的Acm为Arcm。
/
≤0.030 ≤0.040 ≤0.040
≤0.030 ≤0.030 ≤0.030
≤0.30 3.00-5.00
/
≤0.035 0.02-0.04
/
≤0.040 ≤0.030
热处国GB
美国AISI
德国DIN 瑞典ASSAB 日本 JIS Ac1
Ac3 Accm 正火
53
51
42CrMo 4140 ,4142 41CrMo4
709
SCM4 730 780
850-900 850
840-880 56
55
51
38CrMoA1 6370 34CrA1M05
洛氏硬度、布氏硬度等硬度对照表
一、硬度简介硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
常用钢材热处理参数表
火 等温℃
炉冷
710
炉冷
正 温度℃ 火 冷却
900-950 900-950
900-950 870-880
空冷
930-950
温度℃ 980
880
840 820
淬
硬度
火
61-64 58-60 ＞62
65
HRC
840
860 800
800 840
53-58 62-66 62 62-64 62-65
150℃ 63
810-870 800-870 780-800 炉冷
850-870
正 温度℃ 820-860 820-860 830-860 850-880
火 冷却
空冷
温度℃ 淬
硬度 火
HRC
810 57-64
810 57-64
870 ＞60
860 56-62
880 54-56
880 950 1050 1130 58-60 60-62 62-63 42-45
各 150℃ 61
61
61
56
54
59
60
63
42
种 200℃ 58
58
60
55
52
58
59
62
42
不 300℃ 54
54
56
51
48
53
58
59
43
同 400℃ 47
47
51
49
42
48
57
57
44
温 500℃
39
39
43
45
39
42
54
55
48
布氏硬度和洛氏硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：∙HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
∙HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
∙HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
############################################################################################# 注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
常用HRC、HV、HB硬度对照表,一目了然!
硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
根据德国标准DIN50150，以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表，推荐收藏！硬度对照表：本表数据来自德国标准DIN5015001布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。
HBS和HBW的区别是压头的不同。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。
同样的试块，当其它试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。
2003年以后，我国已经等效采用国际标准，取消了钢球压头，全部采用硬质合金球头。
因此HBS停止使用，全部用HBW表示布氏硬度符号。
很多时候布氏硬度仅用HB表示，指的就是HBW。
不过在文献论文中HBS仍时有所见。
布氏硬度测量法适用于铸铁、非铁合金、各种退火及调质的钢材，不宜测定太硬、太小、太薄和表面不允许有较大压痕的试样或工件。
02洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示。
HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
各类钢材淬火温度参数冷却方式淬火硬度及临界点对照表
980
240
CrWMn
820-840
750
940
210
Cr12
960-980
800
1200
70-210
1000℃以下用于 冷冲模
Cr12
1000-1040
＞45
Cr12MoV
960-1030
油
＞60
810
1200
185
冷冲模用
Cr12MoV
1050-1130
油、160℃硝盐
＞45
810
1200
水-油
＞50
724
780
340
50
820-830
水-油
＞50
725
760
340
60
810-830
水-油
＞55
727
766
30Mn
860-880
水
＞40
734
812
340
45Mn
810-840
水-油
＞50
726
790
40Mn2
820-840
油
＞50
713
766
340
箱炉840-860℃
50Mn2
810-830
1050-1150
＞50
6W6Mo5Cr4V
1180-1200
820
65Cr4W3Mo2VNb
1120-1170
＞52
3Cr2W8V
1050-1120
＞45
850
1100
340-370
540-570回火HRC46-49
8Cr3
840-860
＞60
常用钢材热处理硬度值参考表
。 用作冲压件、压延件，各类不承受载 荷的覆盖件、渗碳，渗氮、氰化件、制作 各类套筒、靠模、支架
强度、硬度较高，塑性好、焊接性尚 用于受力不大，温度<150℃的低载荷零
30 好，可在正火或调质后使用，适于热锻 件：如丝杆、拉杆、轴键、齿轮、轴套筒
、热压。被切削性良好
等，渗碳件表面耐磨性好，可作耐磨件
HRC55-62 强度韧性均好，承受高应力、耐磨件，齿轮、心轴。 8-12元/千克
HRC58-65 测力弹簧、一般机械的圆、方螺旋弹簧。
15-20元/千克
HRC45-50 小尺寸座垫脚石弹簧、发条、离合器簧片。
15-20元/千克
HRC55-62 强度耐磨性好，轴、万向接头轴等。
12-15元/千克
HRC60-64 硬度与耐磨性好，高碳铬轴承钢，轴承外圈。
最常用中碳调质钢，综合力学性能良 主要用于制造强度高的运动件，如透平机
优
45
好，淬透性低，水淬时易生裂纹。小型 叶轮、压缩机活塞。轴、齿轮、齿条、蜗 件宜采用调质处理，大型件宜采用正火 杆等。焊接件注意焊前预热，焊后消除应
质
处理
力退火
碳
含碳量最高的高碳结构钢，强度、硬度
素
比其他高碳钢高，但弹性略低，其他性 铁道车辆、扁形板弹簧、圆形螺旋弹簧
50-68元/千克 日本
HRC58-64 凸凹模、低切削速刀具、量具、耐磨件(脆)。
9-15元/千克
HRC55-60 硬度低、韧性和塑性高，易拉延、弯曲等，套筒。 10-12元/千克
HRC42-55 塑性、韧性、焊接性能好，强度低，螺栓、螺钉。 5-6元/千克
HRC42-55 强度高、韧性中等，轴类、螺栓、螺钉、齿轮。 6-8元/千克
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
淬火温度和淬火后的硬度钢
9 U( C7 n. q& P, X9 @/ p 号加热温度/℃冷却 剂淬火后硬度（≥）/HRC 15，20（渗碳后）780～800水59 35870盐水50 45820～850水或盐水50 T7～
T12770～800水淬或水淬油冷60
20CrMnMo (渗碳后）840～860油55
20Cr(渗碳后）790～820油淬或水淬油冷55 20CrMnTi (渗碳后）850～870油55
A（渗氮后）930～950油55
40Cr840～860油淬或水淬油冷50 40MnVB83 0～850油45
40CrMnMo 850～870油52
35CrMoSi A880～900油45 35CrMo83 0～860油45
42CrMo84 0～860油45
45Mn2820～860油45
50CrVA85 0～870油52 CrWMn830～850硝盐60 820～840油60
60Si2Mn8 40～870油60 GCr15830～850油60
GCr15SiM n820～840油60 5CrNiMo8 30～850油52
～820油55
3Cr2W8V1 050～1100油50 W18Cr4V1 260～1300油或熔盐63 W6Mo5Cr4 V21210～1240油或熔盐63 1Cr13980～1050油35
2Cr13980～1050油45
3Cr13980～1050油47
4Cr13980～1050油52
HT200830～870油或水淬油冷45
ZG310-570830～850水淬或水淬油冷50
ZG340-640790～810水淬或水淬油冷50
5CrMnMo8 50～870油52
9Mn2V790～810油60
～870油、硝盐60 Cr12980～1020油60
Cr12MoV9 80～1020油60 1080～113042注：1）一般工件取中间温度，大型工件或箱式炉加热的调质件可取上限温度，复杂易变形工件可取下限温度，甚至可采用亚温Ac3±10℃淬火。
2）淬火工件取下限温度，淬油、碱或硝盐分级淬火工件，可取上限温度。
自：http://w nbe ;详细参考地址:http: // /viewthr ead.php? tid=1863 6。
