660MW火电机组施工组织设计
火力发电厂660MW机组新建工程主体工程施工总平面布置设计方案
火力发电厂660MW机组新建工程主体工程施工总平面布置设计方案1.1场地布置1.1.1场地布置原则1.1. 1.1严格按照业主招标文件中对总平面布置的要求进行设计布置本标段的施工总平面,不突破业主确定的面积和界线，不改变业主设置的区域功能及区块界线，完全响应业主对生活临建、办公临建、供排水、临电及其它方面的要求。
1.2设施布置：符合《施工组织设计导则》基本原则，响应业主要求，运用我公司丰富的经验，设置科学合理,计算准确可行，既满足方便生产、利于生活、安全环保和劳动保护的要求，又满足工程建设需要，降低工程临建成本，提高综合效益。
1.LL3总体紧凑合理，区域分工明显，符合业主要求,整体美观、实用。
1.LL4各施工区域均采用区域围栏完全隔离，方便区域内的管理，也便于现场安全文明施工规划。
1.2施工总平面规划按照业主招标文件，本标段的生产办公区、生产加工区均按照业主要求位置布置，其中办公区、生产加工场地考虑布置在厂区扩建预留场地内，均未突破地块边界和业主建筑红线。
现场具体布置完全服从业主对施工场地划分及总平面的管理。
1.4生产临建布置生产临建主要包括：建筑加工区场地、搅拌站场地、安装加工区场地、施工办公场地，见《职工综合楼施工平面布置图》、《净水站施工平面布置图》。
1.4.1办公区施工单位办公用房采用集中办公形式，夹芯彩板房，按施工总平确定的位置由项目公司统一规划，各自实施。
施工单位实施施工临建的位置、尺寸、建筑结构形式必须与报批的相一致，不得擅自更改。
如确需更改须提交书面申请到项目公司工程管理部，经批准后实施。
现场临时办公场地位于净水站区域东南侧公路旁，结构型式为活动板房，仅供现场技术人员办公、项目部对现场生产进行安排及调度使用，同时在临时办公室旁边设现场杂物库房及现场茶水供应点和吸烟点，现场临时办公区占地面积为133m2o1.4.2建筑施工区根据业主招标文件对生产临建的规划要求，土建施工作业区拟建于二期高密度沉淀池区域。
火力发电厂660MW机组新建工程主体工程力能供应及通讯设计方案
火力发电厂660MW机组新建工程主体工程力能供应及通讯设计方案1.1施工用电1.1.1概况1.1.1.1本标段工程施工用电取至业主指定的电源。
在施工区域布置相应的施工电源I型配电盘以满足负荷需要。
施工区域内采用辐射方式供电。
1.1.1.2本标段工程配置1台250kVA箱式变压器，从就近的IOkV线路搭接电源，并设置电能计。
1.1.1.3本标段工程施工用电临电电缆采用直埋敷设，采用VV22型低压电力电缆。
电缆尽量沿公路敷设，穿过公路时采用镀锌钢管保护，并沿电缆敷设路径设置电缆标识桩，防止认为意外损坏。
1.1.1.4电缆选型根据所承担的负荷功率由I=S/(UX√3计算载流量，查询电缆性能表选择载流量合适的型号、规格。
1.1.1.5电缆接入环网柜、箱式变压器等设备前、后应按规范进行相关检查或试验。
1.1.2本标段主要负荷统计本标段型配电盘布置表施工用水本标段工程施工用水和生活水从业主指定的现场临时施工主管网引接，采用DNlOo管道，支管接口就近在指定的母管处，接口支管后供水管道的施工、维护和管理由我公司负责，并应当符合本工程总体规划和布置的要求。
现场消防用水和施工用水合并。
管道安装要求：在施工区域的所有穿过道路的管段采用埋地敷设，埋设深度超过500mm,并加设套管；其它管线在地面敷设；水管的敷设路径要尽量避免开挖区域和交通繁忙区域。
所有水管采用经防腐处理过的钢管，安装过程中切割、焊接、碰撞、磨擦损坏的防腐层应修补和处理。
所有管线安装完工后应进行冲洗，埋地管线投用前应进行水压试验，试验压力是正常工作压力的L5倍，试验时间为10分钟。
消防用水：本标段考虑施工用水、消防水管合并使用，管径为DNlO0。
施工现场消防设施除布置消防栓，根据供水管网布置，在每个建（构）筑物边设置一至二个水龙头，作为施工及消防共用。
各施工区域和生活区域按规定设置充足的便携式灭火器。
1.3施工供气1.3.1本标段工程考虑到安全和效率因素，主要使用乙快气作为切割气体，氧气、乙焕气、氨气由市场购买，瓶装运输，现场不设制气站。

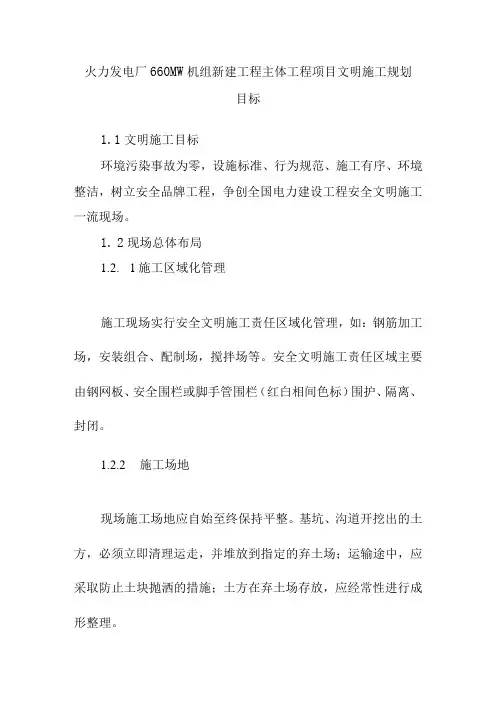

火力发电厂660MW机组新建工程主体工程项目文明施工规划目标
火力发电厂660MW机组新建工程主体工程项目文明施工规划目标1.1文明施工目标环境污染事故为零，设施标准、行为规范、施工有序、环境整洁，树立安全品牌工程，争创全国电力建设工程安全文明施工一流现场。
1.2现场总体布局1.2.1施工区域化管理施工现场实行安全文明施工责任区域化管理，如：钢筋加工场，安装组合、配制场，搅拌场等。
安全文明施工责任区域主要由钢网板、安全围栏或脚手管围栏（红白相间色标）围护、隔离、封闭。
1.2.2施工场地现场施工场地应自始至终保持平整。
基坑、沟道开挖出的土方，必须立即清理运走，并堆放到指定的弃土场；运输途中，应采取防止土块抛洒的措施；土方在弃土场存放，应经常性进行成形整理。
1.2.3道路办公区和现场施工区的主要道路是混凝土路面或铺沙石，并构成环形通道；道路的宽度和转弯半径应符合安全工作规程的要求；道路两侧应形成排水坡度，并用砂浆抹面；道路应在工程正式开工前基本修筑完。
1.2.4排水沟道道路两侧修筑砖石砌体排水明沟，区域排水系统必须保持畅通。
1.2.4装置型设施一类宣传类，含宣传栏、标语、彩旗、灯箱等；二类道路交通类，含路桩、指示警示牌、减速坎、禁行标识等；三类区域围护类，含围栏、塑钢网等；四类废料垃圾回收类，含各类废品分类回收设施、危险品存放点等，塑料回收设施采用市场购置的不锈钢或蓝色垃圾桶；五类标识类，含设备、材料、物件、场地标识，规程、规范、职责等。
现场所有的标识牌、警示牌，一律按工程管理部的设计，采用美观规范的标牌与喷绘文字，其无论是悬挂还是落地摆设，一定要采用可靠的悬挂和摆设装置，做到规范、美观。
1.2.5机具进入现场的机械设备、工器具、工具房、脚手管等，必须经过整修、油漆，统一色标标识，确保完好、美观；机械设备安全操作规程牌悬挂应美观、规范、醒目；中、小型机具应保持清洁、润滑和表面油漆完好，标识统一，并悬挂美观、规范的操作规程标牌；中、小型机具在现场露天使用，应有牢固且美观适用的防雨设施。
湖南某电厂2×660mw机组工程施工组织总设计(争创鲁班奖)
施工组织总设计目录1 编制依据 (4)2 工程概况 (6)2.1 工程规模 (6)2.2厂址自然条件 (6)2.3主机及主要辅机选型及供应厂商 (8)2.4系统简述 (13)2.5主要工程量 (16)2.6 建设、设计、监理与施工单位 (24)3 工程总体目标 (24)3.1总造价目标 (24)3.2工期目标 (24)3.3安全环境及文明施工目标 (24)3.4质量总目标 (25)3.5设计目标 (25)3.6施工、调试质量目标 (26)3.7 工程档案管理目标 (26)3.8投产考核期目标 (27)4 工程建设管理 (27)4.1 基建管理思路 (27)4.2 实行“强业主、大监理、总承包、广咨询”的建设管理模式 (28)4.3 MIS系统在工程管理中的应用 (28)4.4 工程质量管理 (31)4.5 安全文明施工管理 (34)4.6 工程设备及物资管理 (43)4.7 施工现场管理 (46)4.8 调试管理 (46)4.9 工程文件及工程档案管理 (59)4.10．工程总结清单 (59)4.11 降低成本，建设“四新”电厂的计划和措施 (59)4.12工程创鲁班奖措施 (61)4.13 强制性条文的执行计划及检查 (61)5 工程建设计划进度 (62)5.1 里程碑节点计划 (62)5.2 工程施工一级网络进度计划 (63)5.3 里程碑进度实施的标准条件 (63)5.4主要设计图纸交付进度要求 (63)5.5主要设备交付进度要求 (70)6 施工总平面布置和大型施工机具配置 (80)6.1 施工总平面布置 (80)6.2 场地平整 (82)6.3 施工大型机具配置 (83)6.4 施工交通与大件设备现场运输 (85)7 力能供应计划 (86)7.1施工电源布置规划 (86)7.2 施工用水、排水与消防 (88)7.3施工通讯 (89)7.4氧气、乙炔及其它 (89)8 主要施工方案 (89)8.1建筑工程主要施工方案 (89)8.2安装主要方案 (94)8.3大件运输方案 (104)8.4季节性施工措施 (108)8.5对几个重点施工部位的安排 (111)8.6本工程需重点解决的问题 (112)8.7本工程需重点审查的施工方案 (113)9 施工优化措施 (115)9.1土建优化措施 (115)9.2安装优化措施 (116)9.3调试优化措施 (116)9.4 工程“亮点”与“四新”的策划与应用 (117)9.5 节能减排 (122)10 施工组织机构设置及劳动力计划 (123)10.1主要标段划分 (123)10.2工程项目主要接口划分 (124)10.3 施工组织机构 (125)10.4 劳动力安排计划 (126)10.5施工及生产人员的教育、培训 (126)11 工程建设资金计划 (127)11.1工程资金来源 (127)11.2 工程总投资 (127)11.3 年度资金计划 (127)附图 (129)1、施工总平面布置图 (129)2、施工机械平面布置图 (129)3、力能布置图（施工用水） (129)4、网络计划图（21+3） (129)1 编制依据1.1国家环境保护总局环审[2005]711号《关于湖南**2×600MW工程环境影响报告书的批复》。
2×660mw电厂厂区工程施工组织设计_secret
1**电厂一期（2³660MW ）机组工程施工组织总设计目录1 编制依据 (5)2 工程概况 (7)2.1 工程规模 (7)2.2厂址自然条件 (7)2.3主机及主要辅机选型及供应厂商 (9)2.4系统简述 (13)2.5主要工程量 (16)2.6 建设、设计、监理与施工单位 (24)3 工程总体目标 (24)3.1总造价目标 (24)3.2工期目标 (24)3.3安全环境及文明施工目标 (24)3.4质量总目标 (25)3.5设计目标 (25)3.6施工、调试质量目标 (26)3.7 工程档案管理目标 (26)3.8投产考核期目标 (27)4 工程建设管理 (27)4.1 基建管理思路 (27)4.2 实行“强业主、大监理、总承包、广咨询”的建设管理模式 (28)4.3 MIS系统在工程管理中的应用 (28)4.4 工程质量管理 (31)4.5 安全文明施工管理 (34)4.6 工程设备及物资管理 (43)4.7 施工现场管理 (46)4.8 调试管理 (46)4.9 工程文件及工程档案管理 (59)24.10．工程总结清单 (59)4.11 降低成本，建设“四新”电厂的计划和措施 (59)4.12工程创鲁班奖措施 (61)4.13 强制性条文的执行计划及检查 (61)5 工程建设计划进度 (62)5.1 里程碑节点计划 (62)5.2 工程施工一级网络进度计划 (63)5.3 里程碑进度实施的标准条件 (63)5.4主要设计图纸交付进度要求 (63)5.5主要设备交付进度要求 (71)6 施工总平面布置和大型施工机具配置 (81)6.1 施工总平面布置 (81)6.2 场地平整 (83)6.3 施工大型机具配置 (84)6.4 施工交通与大件设备现场运输 (86)7 力能供应计划 (87)7.1施工电源布置规划 (87)7.2 施工用水、排水与消防 (89)7.3施工通讯 (90)7.4氧气、乙炔及其它 (90)8 主要施工方案 (90)8.1建筑工程主要施工方案 (90)8.2安装主要方案 (95)8.3大件运输方案 (105)8.4季节性施工措施 (109)8.5对几个重点施工部位的安排 (112)8.6本工程需重点解决的问题 (113)8.7本工程需重点审查的施工方案 (114)9 施工优化措施 (116)9.1土建优化措施 (116)9.2安装优化措施 (117)9.3调试优化措施 (117)9.4 工程“亮点”与“四新”的策划与应用 (118)9.5 节能减排 (123)10 施工组织机构设置及劳动力计划 (124)10.1主要标段划分 (124)10.2工程项目主要接口划分 (125)10.3 施工组织机构 (126)10.4 劳动力安排计划 (127)10.5施工及生产人员的教育、培训 (127)11 工程建设资金计划 (128)11.1工程资金来源 (128)11.2 工程总投资 (128)11.3 年度资金计划 (128)附图 (130)1、施工总平面布置图 (130)2、施工机械平面布置图 (130)3、力能布置图（施工用水） (130)4、网络计划图（21+3） (130)1 编制依据1.1国家环境保护总局环审[2005]711号《关于湖南**电厂2³600MW工程环境影响报告书的批复》。
宁夏某电厂(2×660mw机组)输煤系统施工组织设计

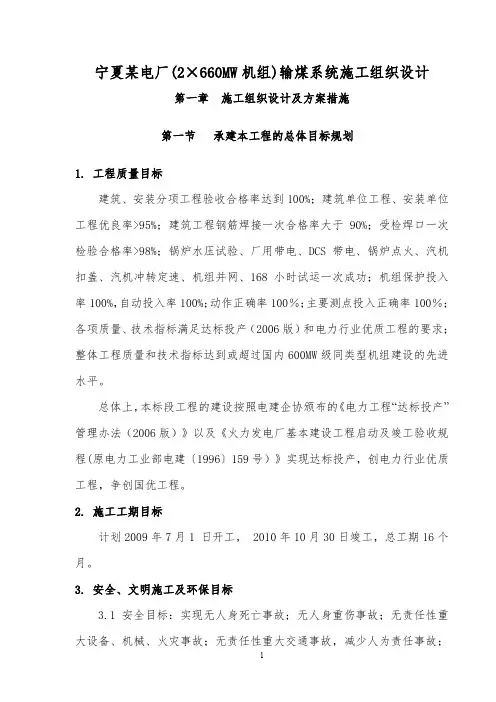

宁夏某电厂(2×660MW机组)输煤系统施工组织设计第一章施工组织设计及方案措施第一节承建本工程的总体目标规划1. 工程质量目标建筑、安装分项工程验收合格率达到100%；建筑单位工程、安装单位工程优良率>95%；建筑工程钢筋焊接一次合格率大于90%；受检焊口一次检验合格率>98%；锅炉水压试验、厂用带电、DCS带电、锅炉点火、汽机扣盖、汽机冲转定速、机组并网、168小时试运一次成功；机组保护投入率100%，自动投入率100%；动作正确率100％；主要测点投入正确率100％；各项质量、技术指标满足达标投产（2006版）和电力行业优质工程的要求；整体工程质量和技术指标达到或超过国内600MW级同类型机组建设的先进水平。
总体上，本标段工程的建设按照电建企协颁布的《电力工程“达标投产”管理办法（2006版）》以及《火力发电厂基本建设工程启动及竣工验收规程(原电力工业部电建〔1996〕159号）》实现达标投产，创电力行业优质工程，争创国优工程。
2. 施工工期目标计划2009年7月1 日开工， 2010年10月30日竣工，总工期16个月。
3. 安全、文明施工及环保目标3.1安全目标：实现无人身死亡事故；无人身重伤事故；无责任性重大设备、机械、火灾事故；无责任性重大交通事故，减少人为责任事故；无重大环境污染事故；无大面积传染病、突发性中毒事件。
3.2文明施工目标：施工场地布置合理，设备材料堆放整齐，施工环境文明整洁，生活卫生设施齐全，安全警示标志规范，施工道路硬化畅通，创京能集团样板工程，创建国内一流火电施工现场。
3.3环境管理目标：合理处置废弃杂物，有效控制污染排放，节能降耗除尘降噪，实施现场绿色施工，实现基建全过程环境零投诉，环保达到地方标准。
第二节编制依据及本工程执行的规范、标准1．编制依据1.1 《宁夏某电厂2×660MW燃煤机组工程输煤系统建筑安装工程施工－D标段招标文件》及其附件。
660MW超超临界燃煤机组电气专业主要施工方案
660MW超超临界燃煤机组电气专业主要施工方案一、项目背景660MW超超临界燃煤机组是一种高效、节能的燃煤发电设备，其电气专业主要包括发电机、变压器、控制系统等，并且需要与其他专业进行协作施工。
本文将根据660MW超超临界燃煤机组的特点和要求，提出相应的电气专业主要施工方案。
二、施工方案1.设计准备阶段在施工前，需要根据设计图纸和规范要求进行设计准备工作，主要包括：-计算电气负荷，确定发电机、变压器和开关设备的参数和容量。
-绘制线路图和布置图，确定电缆通道、支架和电缆夹具等的布置方案。
-准备施工图纸和施工计划。
2.施工准备阶段在正式施工前，需要进行一系列施工准备工作，主要包括：-准备施工所需的材料和设备，包括电缆、电缆连接头、配电盘、开关设备等。
-组织施工人员，配备必要的工具和安全设备。
-制定施工计划，确定工期和施工顺序。
3.电缆敷设电缆敷设是电气专业施工的重要环节，需要按照设计要求进行布置。
主要步骤包括：-绘制电缆通道的布置图，确定电缆桥架、管道和沟槽的位置和尺寸。
-根据布置图进行电缆通道的施工，包括安装电缆桥架、敷设管道、安装电缆沟槽等。
-敷设电缆，根据需求选择合适的电缆类型和规格，并按照设计要求进行敷设和连接。
4.设备安装设备安装是电气专业施工的另一个重要环节，主要包括发电机、变压器和开关设备等的安装。
主要步骤包括：-准备安装基础，确保基础的平整和稳固。
-安装发电机和变压器，包括固定、连接和接地等。
-安装开关设备，包括配电盘、断路器和开关等。
5.连接和调试连接和调试是电气专业施工的最后一个环节，主要包括线路连接和设备调试。
主要步骤包括：-进行电缆连接，包括连接电缆和连接头。
-进行设备调试，包括开关设备的试运行和线路的通电测试。
-调试完毕后，进行设备和线路的验收测试。
6.竣工与交接施工结束后，需要进行竣工与交接工作，主要包括：-清理施工现场，包括清理杂物和废料，恢复施工区域的整洁。
-进行设备和线路的功能测试和验收测试，确保设备和线路的正常运行。
宝庆电厂2×660MW机组工程主要施工方案介绍
汽轮 机 ： Ｃ Ｌ Ｎ ６ ０ ｏ 一 ２ ４ ． ２ ／ ５ ６ ６ ， ５ ６ ６型 超 临 界 、 一 次 中 间再 热 、
单轴 、 三缸四排 汽、 凝 汽 式 汽轮 机 ， 由哈 尔 滨 汽 轮 机 有 限 责 任
公 司制 造
３ ． ２ 锅炉 专业
３ ． ２ ． １ 主 力 吊 机选 择
场 的 垂 直 运 输 。主 厂 房 为 现 浇 混 凝 土框 架 结 构 ， 分 Ａ、 Ｂ、 Ｃ、 Ｄ
右 中心 距 Ｋ ３排 柱 后 １ ． ０ ｍ。 Ｆ Ｚ Ｑ ２ Ｏ Ｏ Ｏ Ｚ型 附 臂 吊工 况选 用伸 臂 ５ ５ ． ２ ｍ、 副钩 最大 幅 度 ５ ４ ｍ， 主 钩 最 大幅 度 ５ ０ ｍ。 塔 身 高度 随 着
艺． 施 工顺 序 为 ： 地 基 处理 一 土 方 开挖 ＿ 基 础 工程一 回填 土一
积 灰 平 台 以 下 筒 身一 组 装 电 动提 模 施 工机 具— （ 积灰 平 台以 上） 筒 身混 凝 Ｌ施 工 （ 同步 内衬 砌 筑 、 安装 爬 梯 及 平 台 ） 一 涂 刷
航 空 漆一 机 具模 板 装 置 拆 除 隔 烟墙 ＿ 散 水 、 地 面。
３ 主要施工方案执行情况
３ ． １ 建筑 专业
３ ． １ ． １ 主 厂 房 混 凝 土 框 架 施 工
５ ｍ。 一 台 Ｃ Ｋ Ｅ ２ ５ ０ ０ ／ ２ ５ ０ ｔ 履带 吊， 行 走位 置在 ＃ １和 ＃ ２锅 炉 外
侧 。 配合 Ｚ Ｓ Ｃ ７ ０ ２ ４ ０ ／ ８ Ｏ ｔ 平 臂 吊进 行锅 炉钢 架 、 受 热 面 以及 烟 风 道 等 设 备 吊装 ； 后 期 可 用 于 送 风 机及 电除 尘前 烟道 的 吊装 ， 并
