花篮式悬挑脚手架讲解
花篮式预埋悬挑脚手架2022-04-16
2、在每根工字钢安装位置素混凝土 处增加300mmｘ300mm 钢筋笼，钢 筋笼应为Ⅱ类钢筋组成，网格密度 100mmｘ100mm，直径10mm 以上， 每个网格交叉点要有钢筋垂直伸入主 体构梁、柱、剪力墙内，共计16 根 以上，锚固长度按照国家相关规范， 钢筋笼中心以预埋件设置中心为中心， 此种加固方法要求钢筋伸入梁、柱、 剪力墙的方向和预埋件伸入混凝土的 方向要水平平行。
容易忽视或 出错的事项
实例分析
阴角位置工字钢打架
选用合适长度的工字钢避免打架
培训目的 依据文件制度 相关标准与要求 具体措施
7、拉杆预埋件如果用木模易打偏问题；
容易忽视或 出错的事项
实例分析
使用临时固定螺杆进行固 定防止打偏
左侧预埋件打偏导致双耳 拉环无法拧紧贴合剪力墙
培训目的 依据文件制度 相关标准与要求 具体措施
拉杆预埋件预埋
相差150mm
培训目的 依据文件制度 相关标准与要求 具体措施
19、悬挑梁的角度调整问题
容易忽视或 出错的事项
实例分析
培训目的 依据文件制度 相关标准与要求 具体措施
容易忽视或 出错的事项
实例分析
20、拉杆长度要提前确定好，否则易出现现场切割焊接的情况
06
实例分析
流程
——梁侧式预埋悬挑脚手架主要施工
容易忽视或 出错的事项
实例分析
培训目的 依据文件制度 相关标准与要求 具体措施
九、避雷针安装 （可以用楼内卫生间的接地）
容易忽视或 出错的事项
实例分析
05
容易忽视或出
错的事项
培训目的 依据文件制度 相关标准与要求 具体措施
容易忽视或 出错的事项
实例分析
花篮式悬挑脚手架施工工法
花篮式悬挑脚手架施工工法一、前言花篮式悬挑脚手架施工工法是一种常用的高空作业工法，通过悬挑脚手架的搭设和使用，实现高空施工的安全和高效。
本文将详细介绍该工法的特点、适应范围以及施工工艺等相关内容。
二、工法特点花篮式悬挑脚手架施工工法具有以下几个特点：1. 高度可调：根据实际需求，可以自由调整悬挑脚手架的高度，适应不同高度作业的要求。
2. 灵活性好：悬挑脚手架可以进行灵活的转角和过堵处理，适用于复杂空间条件下的施工。
3. 稳定性强：悬挑脚手架结构设计合理，具有良好的稳定性，能够承受施工过程中的各种荷载。
4. 搭设简便：悬挑脚手架的搭设相对简单，投入使用快速，能够提高施工效率。
三、适应范围花篮式悬挑脚手架施工工法适用于以下范围：1. 高层建筑外墙的修缮、喷涂等作业。
2. 桥梁、烟囱等高空结构的检修和维护。
3. 山体崖壁或悬崖上的施工作业。
四、工艺原理花篮式悬挑脚手架的施工工法是基于以下工艺原理：1. 轴线分析：通过对建筑物或结构的轴线进行分析，确定悬挑脚手架的位置和数量。
2. 材料选用：根据施工需求和安全要求，选用合适的钢管和连接件作为悬挑脚手架的主要材料。
3. 系统搭设：根据设计要求和工程实际情况，按照一定的步骤和顺序进行悬挑脚手架的搭设。
4. 安全控制：在施工过程中，采取必要的安全措施，确保悬挑脚手架的稳定和施工人员的安全。
五、施工工艺花篮式悬挑脚手架的施工工艺主要包括以下几个阶段：1. 测量定位：根据施工图纸和实际情况，进行施工场地的测量和定位，确定悬挑脚手架的位置和高度。
2. 钢管切割：根据设计要求和场地实际情况，将合适长度的钢管进行切割，以满足悬挑脚手架的搭设需求。
3. 搭设基础：根据悬挑脚手架的设计要求，在施工场地上进行基础的搭设和固定，以保证悬挑脚手架的稳定性。
4. 装配组装：按照设计要求和搭设顺序，将钢管和连接件进行组装和装配，形成完整的悬挑脚手架结构。
5. 安全检查：在悬挑脚手架搭设完成后，对整个结构进行安全检查，确保施工过程中的安全性和稳定性。
花篮式悬挑脚手架的规范
现场勘查 对施工现场进行实地勘查，了解地形、 地貌、地质等条件，确保施工安全。
人员组织 组建专业的施工队伍，进行技术交底 和安全培训，确保施工人员熟练掌握 安装技能和安全意识。
安装流程和方法
安装顺序
立杆安装
水平杆安装
脚手板铺设
防护设施安装
按照从下到上、从内到外 的顺序进行安装，先安装 立杆、纵向水平杆和横向 水平杆，再安装脚手板、 防护栏杆和挡脚板等。
定期检查
定期对悬挑脚手架进行检查，及时发现并处理潜在的安全隐患。
应急预案制定和演练实施
应急预案制定
根据悬挑脚手架可能发生的突发情况，制定相应的应急预案，明确 应急组织、通讯联络、现场处置等方面的要求。
应急演练实施
定期组织应急演练，提高现场人员的应急处置能力，确保在突发情 况下能够迅速、有效地进行处置。
其他相关部门 如发展改革、财政、国土资源等部门在各自职责范围内对 建设工程安全生产工作实施监督管理，共同推动悬挑脚手 架等高处作业设备的规范使用和管理。
THANKS
感谢观看
பைடு நூலகம்
适用范围及优缺点
节省材料
相比落地式脚手架，减少了大量的立杆和横杆。
灵活性高
可根据建筑物形状和施工需求进行灵活搭设。
适用范围及优缺点
• 安全性好：通过设置连墙件、斜撑等措施，提高了整体稳 定性。
适用范围及优缺点
对建筑物结构有一定要求
需要建筑物提供可靠的锚固点。
搭设技术要求高
需要专业的设计和施工团队进行搭设。
修工作的质量和效率。
03
强化维修人员的培训和管理
为提高维修工作的专业性和准确性，应加强对维修人员的培训和管理，
花篮式悬挑脚手架讲解
引言概述：正文内容：1.花篮式悬挑脚手架的结构概述引入花篮式悬挑脚手架的概念和定义解释花篮式悬挑脚手架的主要组成部分，包括脚手架主体、支撑系统和安全装置分析花篮式悬挑脚手架的结构原理和构造技术，以及相关的设计规范和标准2.花篮式悬挑脚手架的重要特点详细介绍花篮式悬挑脚手架的承载能力和稳定性，包括最大承载能力、振动抗风能力等分析花篮式悬挑脚手架的拆装和移动方便性，以及对施工进度和效率的影响讨论花篮式悬挑脚手架的适用性和使用范围，包括适用的建筑类型和结构形式3.花篮式悬挑脚手架的使用注意事项强调花篮式悬挑脚手架的安全使用，包括正确的装拆和悬挂方法、工作平台的搭建和固定、安全防护设施的设置等提供花篮式悬挑脚手架使用中的常见问题和解决方案，例如悬挂点选择、现场施工管理等探讨花篮式悬挑脚手架维护和检修的要点，包括定期检查、清洁和保养等4.花篮式悬挑脚手架的优势与不足分析花篮式悬挑脚手架相较于其他类型脚手架的优势，如施工效率高、适应性强等探讨花篮式悬挑脚手架存在的不足和局限性，如高成本、复杂操作等提出改善花篮式悬挑脚手架性能的建议，如增加安全功能、降低成本等5.花篮式悬挑脚手架的未来发展趋势分析当前花篮式悬挑脚手架的市场需求和趋势，包括施工技术的发展和追求高效率的趋势等探讨花篮式悬挑脚手架技术改进和创新的方向，如自动化控制、智能化管理等展望花篮式悬挑脚手架在未来的应用前景和推广空间总结：花篮式悬挑脚手架是现代建筑施工不可或缺的重要工具。
它的独特结构和功能，使其在高层建筑施工中发挥着不可替代的作用。
在使用花篮式悬挑脚手架时，我们必须严格遵守相关的安全规范，并注意操作技巧。
未来，花篮式悬挑脚手架仍将继续发展和创新，以更好地满足建筑施工的需求，并提高施工效率和安全性。
花篮式悬挑脚手架讲解

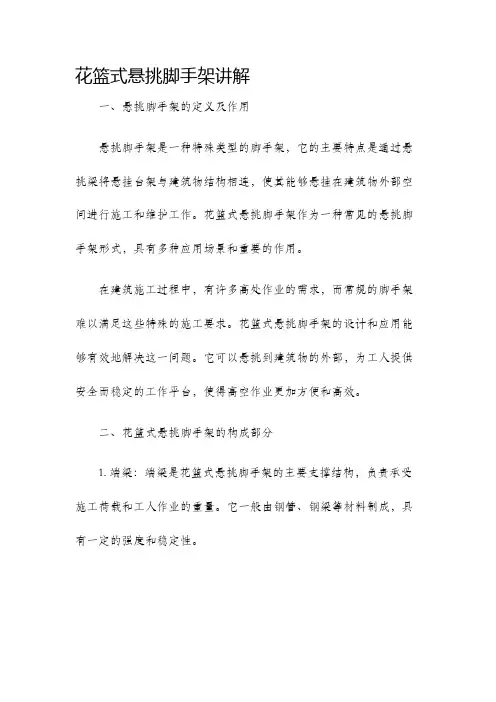

花篮式悬挑脚手架讲解一、悬挑脚手架的定义及作用悬挑脚手架是一种特殊类型的脚手架，它的主要特点是通过悬挑梁将悬挂台架与建筑物结构相连，使其能够悬挂在建筑物外部空间进行施工和维护工作。
花篮式悬挑脚手架作为一种常见的悬挑脚手架形式，具有多种应用场景和重要的作用。
在建筑施工过程中，有许多高处作业的需求，而常规的脚手架难以满足这些特殊的施工要求。
花篮式悬挑脚手架的设计和应用能够有效地解决这一问题。
它可以悬挑到建筑物的外部，为工人提供安全而稳定的工作平台，使得高空作业更加方便和高效。
二、花篮式悬挑脚手架的构成部分1. 端梁：端梁是花篮式悬挑脚手架的主要支撑结构，负责承受施工荷载和工人作业的重量。
它一般由钢管、钢梁等材料制成，具有一定的强度和稳定性。
2. 悬挑梁：悬挑梁是将悬挂台架与建筑物结构相连的重要部件，它的作用是将施工荷载传递到建筑物上，同时提供稳定的支撑和平衡力。
3. 悬挂台架：悬挂台架是工人作业的平台，通常由钢管和铝合金材料制成，具有轻巧、坚固和耐腐蚀等特点。
悬挂台架可以根据需求进行调节和调整，以适应不同高度和位置的施工作业。
4. 安全设施：花篮式悬挑脚手架必须配备一系列的安全设施，包括扶手、脚手板、安全网等，以保证工人在高处作业过程中的安全性。
三、花篮式悬挑脚手架的施工流程花篮式悬挑脚手架的搭建需要经过严格的施工流程，以确保安全和稳定。
以下是一般的施工步骤：1. 安装端梁：先安装端梁，将其固定在建筑物结构上，确保其稳定性和可靠性。
2. 安装悬挑梁：将悬挑梁与端梁连接，使用合适的钢丝绳进行固定和调整，使其与建筑物的外墙保持合适的距离和水平度。
3. 搭建悬挂台架：根据实际需求，搭建悬挂台架，并确保其与悬挑梁之间的连接牢固，无松动和摇晃。
4. 安装安全设施：在悬挂台架的四周安装扶手和脚手板，确保工人作业时的安全和稳定。
5. 检查和测试：完成悬挑脚手架的搭建后，进行仔细的检查和测试，确保各部件的安全性和可靠性。
花篮式悬挑脚手架施工技术探讨
外墙脚手架作为在工程建设中必不可少的防护措施，在高层建筑施工中通常搭设为型钢悬挑脚手架，通过在楼层梁板上预埋U形预埋环，外挑工字钢，搭设防护架的施工方式。
施工中外墙剪力墙及砌体需要预留工字钢及连墙件洞口，后期预留洞封堵不密实，导致较大渗漏隐患，形成购房者闻之色变的槽钢层；U形预埋环及连墙件预埋短钢管为一次性消耗品，在架体拆除后需切除，不能周转使用，成本较高；由于悬挑钢梁是由楼层内挑出，在二次结构及装饰施工中，悬挑层通常需要待钢梁拆除后方可施工，影响进度。
万科观璟园项目在前期施工方案策划时，考虑到传统型钢悬挑脚手架的弊端，想找到一种安全、施工方便、可周转、经济且能改变传统悬挑架弊端的悬挑方案，经过多种方案比选，最终采用花篮式悬挑脚手架的悬挑方案。
1 概况1.1 项目概况万科观璟园项目位于银川市贺兰县虹桥街与沙海路交界处，建筑面积8.9万m2。
有6栋高层建筑外架搭设花篮式悬挑脚手架，建筑层高3 m。
1.2 悬挑架搭设概况为不影响地下室施工进度，悬挑架从2层板面开始悬挑，悬挑架最大搭设高度控制在18 m。
悬挑主梁选用16号工字钢，主梁水平距离不大于1.5 m，外挑长度1.3 m，特殊节点最大悬挑长度 2.65 m，上拉杆采用直径18 mm花篮螺栓拉杆。
架体搭设为扣件脚手架，立杆纵距0.8~0.9 m，横距不大于1.5 m，水平杆步距1.8 m；架体外侧挂钢板网；连墙件采用软拉硬撑的拉结方式。
2 方案设计思路在悬挑主梁方案选取上着重考虑几点：（1）安全性，确保架体安全、稳定、可靠；（2）避免像传统挑架主梁放置在板面上，必须在剪力墙上留置槽钢预留洞，提出将主梁通过螺栓固定在外剪力墙或边梁上；（3）所选杆件可重复拆卸，重复利用，提高周转次数，满足经济性；（4）可操作性，搭拆方便，便于施工。
基于以上几点考虑，项目技术人员经过多轮讨论认为采用2个M20高强螺丝将工字钢固定在边梁或剪力墙上，可避免工字钢留洞，同时可以有效控制立杆纵横间距，易于安拆，重复利用性高，且非常切合铝模施工。
花篮式预埋悬挑脚手架
04
3. 按搭设方式分
可分为扣件式、碗扣式、盘扣 式等类型。
02
花篮式预埋悬挑脚手架的 构造与特点
构造
悬挑梁
采用型钢或钢槽，固定在建筑结构上， 作为支撑结构。
支撑杆
连接悬挑梁和地面，传递荷载。
横梁
连接支撑杆和花篮，用于支撑脚手架的 面板和荷载。
花篮
调节支撑杆长度的装置，可调节脚手架 的高度。
特点
横梁和立杆安装
根据需要安装横梁和立杆，形成完整的脚手架框架。
使用与维护
施工人员在使用过程中应注意安全，定期检查和维护脚 手架。
注意事项
01
02
03
04
严格遵守设计要求
施工时应严格按照设计图纸和 规范要求进行，不得随意更改
。
确保材料质量
使用的材料应符合要求，严禁 使用劣质材料。
注意施工安全
施工过程中应采取必要的安全 措施，确保工人的人身安全。
在实际应用中，花篮式预埋悬挑脚手架表现出良好的性能和 适应性，能够满足不同工程项目的需求。随着技术的不断发 展和完善，该脚手架技术有望在未来的工程建设中得到更广 泛的应用和推广。
展望
未来，花篮式预埋悬挑脚手架技术将继续优化和完善，提高其承载能力、稳定性和耐久性。同时，随 着绿色建筑和可持续发展理念的普及，该脚手架技术将更加注重环保和节能方面的性能提升，为工程 建设提供更加绿色、低碳的解决方案。
通过采用花篮式预埋悬挑脚手 架，有效提高了施工效率，缩
短了工期。
施工质量
脚手架结构稳定，承载能力强 ，保证了施工质量。
安全性能
脚手架安全可靠，有效降低了 安全风险。
经济性
与传统的落地式脚手架相比， 花篮式预埋悬挑脚手架具有更
浅析花篮拉杆式型钢悬挑式脚手架施工技术
浅析花篮拉杆式型钢悬挑式脚手架施工技术发布时间：2023-01-03T03:24:09.865Z 来源：《新型城镇化》2022年23期作者：王剑狄保侠冯景辉[导读] 近几年，伴随高层建筑领域逐渐涌现出诸多新技术，其中最具代表性的技术就是花篮拉杆式型钢悬挑式脚手架。
中铁建工集团保利大桥西蚬富都汇项目 510310摘要：近几年，伴随高层建筑领域逐渐涌现出诸多新技术，其中最具代表性的技术就是花篮拉杆式型钢悬挑式脚手架。
其作为建筑工程中的一种主流式脚手架。
故此，本文从深层分析此类脚手架的形式入手，分析此类脚手架和传统脚手架比较后存在的偏差，并分析该技术的施工要点，以其为同类技术人员的工作提供参考。
关键词：建筑工程；花篮拉杆式；型钢悬挑式脚手架；施工技术伴随我国城市加速进程，建筑工程的整体规模及数量不断上升，工程建设周期非常紧凑，这就导致部分工程在施工中，需开展工序穿插。
而传统悬挑式脚手架应该采用锚固工艺，将此类脚手架加固于楼板上，造成后期的施处理工艺难度逐渐加大，在穿插施工方法的开展受阻时，容易在某种层析上引发主体结构出现安全隐患问题。
所以加强新型悬挑方法的探寻作为值得专业人员深层分析的热点内容，花篮拉杆型钢悬挑式脚手架据此应运而生，此类方案具备着稳定性高、安全可行的优势，而且在经济层面具有无法替代性优势。
1.基本概况住宅楼工程（自编蚬富都汇）项目共一栋住宅楼，地下5层，地上30层，总占地面积2301㎡，总建筑面积25784㎡，建筑类别为一类高层住宅建筑。
建筑高度96.9m，标准层层高3.15m，地下室负二层~负五层层高3.7m，负一层层高5.35m，4层转换层层高5.2m，基础形式为筏板基础，结构形式为剪力墙结构。
2.比较悬挑式脚手架的搭设方法2.1传统型钢悬挑脚手架在传统型钢悬挑脚手架的施工流程中，其应该穿越外边的剪力墙，一般施工中无法对比剪力墙内部型钢，需要对钢筋进行切割，使其结构严重受损，在外墙上应该给悬挑梁预留一个洞口，这样墙面后续的修补工程量就会增加，若是封堵不严实容易出现渗漏。
