几种焊接的优缺点
几种焊接的优缺点
钨极氩弧焊得优缺点1钨极氩弧焊得优点:①氩气能有效得隔绝空气,本身又不溶于金属,不与金属反应,施焊过程中电弧还能自动清除熔池表面氧化膜得作用,因此,可成功得焊接易氧化、氮化、化学活泼性得有色金属,不锈钢与各种合金。
②钨极电弧稳定,几十在很小得焊接电流(小于10A)下仍可稳定得燃烧,特别适合用于薄板,超薄材料得焊接。
③热源与填充焊丝可分别控制,因而热输入容易调节,可进行各种位置得焊接,也就是实现单面焊双面成型得理想方法。
④由于填充焊丝熔滴不通过电弧,所以不会产生飞溅,焊缝成型美观。
2钨极氩弧焊得缺点①焊缝熔深浅,熔敷速度小,生产率较低。
②钨极承载电流较差,过大得电流会引起钨极融化与蒸发,其微粒有可能进入熔池,造成污染(夹钨)。
③惰性气体(氩气、氮气)较贵,与其她电弧焊方法(如手弧焊、埋弧焊、二氧化碳气体保护焊等)相比,生产成本较高。
注:脉冲钨极氩弧焊适宜于焊接薄板,特别就是全位置对接焊。
钨极氩弧焊一般只适用于焊接厚度小于6mm得焊件。
二:熔化极氩弧焊得特点:①与TIG焊一样,几乎可焊接所有得金属,尤其适合于焊接铝及铝合金、铜及铜合金以及不锈钢等材料。
②由于焊丝作电极,可采用高密度电流,因而母材熔深大,填充金属熔敷速度快,用于焊接厚铝板,铜等金属时生产率比TIG焊高,焊接变形比TIG小。
③熔化极氩弧焊可直流反接,焊接铝及其合金有着很好得阴极雾化作用。
④熔化极氩弧焊焊接铝及其合金时,亚射流电弧得固有调节作用比较显著。
三:MIG焊得特点:(MIG焊通常采用惰性气体(氩、氦或其混合气体))作焊接区得保护气体。
MIG焊得优点:①惰性气体几乎不与任何金属产生化学作用,也不溶于金属中,所以几乎可以焊接所有金属。
②焊丝外表没有涂料层,焊接电流可提高,因而母材熔深较大,焊丝熔化速度快,熔敷率高,与TIG(Tungsten Inert Gas Arc Welding )焊相比,其生产效率高。
③熔滴过渡主要采用射流过渡。
焊接方法优缺点及主要使用场合
焊接方法优缺点及主要使用场合焊接方法 优点/缺点 焊接代号 使用场合 示例照片焊条电弧焊各种场合，各种用途，使用方便/效率较低，对操作工人要求较高 1（电弧焊） 11（无气体保护电弧焊） 111（手弧焊）各种场合气焊 设备简单、使用灵活/仅用于壁厚不大于4mm 的管道或金属构件3（气焊） 31（氧-燃气焊）311（氧-乙炔焊）1、小管径管道对接焊2、铸铁及铜、铝等有色金属的焊接 钨极气体保护焊 焊缝质量高，适合薄板材料的焊接，可全位置焊，焊缝成形美观/熔敷速度小，熔深浅、生产率低。
成产成本较高，不适宜室外工作 14（非熔化极气体保护电弧焊）141（钨极惰性气体保护焊，含钨极Ar 弧焊） 1、钢管、板对接焊打底焊或焊接 2、不锈钢焊接（适合薄壁母材焊接厚度3mm 及以下） 熔化极气体保护焊 焊接过程与焊缝质量易于控制，没有熔渣，效率高，易进行全位置焊及实现机械化和自动化/焊接时采用明弧和使用的电流密度大，电弧光辐射较强，易才生飞溅；不适于在有风的地方或露天施焊13（熔化极气体保护电弧焊）131（熔化极惰性气体保护焊，含熔化极Ar 弧焊） 135（熔化极非惰性气体保护焊，含C02保护焊）1、加工车间管道及构件加工2、条件允许的施工现场3、可搭设防风棚的焊接区域机电安装工程施工工艺标准‐‐‐‐给排水螺柱焊焊接电流大，螺柱能与钢构件可靠连接/设备笨重，适合加工厂7（其它焊接方法）78（螺柱焊） 主要使用于钢柱、钢梁和桥梁面，与混凝土进行接触，以增加钢结构与混凝土结构可靠粘结。
钎焊 加热温度较低，接头光滑平整，组织和机械性能变化小、变形小，可焊异种金属或材料/接头强度低，耐热性差，焊前清整要求严格，钎料价格较贵9（硬钎焊、软钎焊、钎接焊）91（硬钎焊）912（火焰硬钎焊）常用于薄壁铜管焊接。
三种焊接钢轨的方法及其优缺点
三种焊接钢轨的方法及其优缺点焊接是一种常见的连接工艺，也被广泛应用于钢轨的连接。
在钢轨的焊接过程中，主要有三种方法，包括电焊、热焊和闪光焊。
下面将分别介绍这三种焊接方法以及它们的优缺点。
1.电焊：电焊是一种使用电弧产生高温熔化金属表面，使得两个钢轨连接起来的焊接方式。
电焊的主要优点在于焊接速度快、焊接质量高，同时焊接后的连接点也比较牢固。
此外，电焊还能够进行扩张焊接，即可以将两个连接的钢轨的宽度扩大，从而提高连接点的承载能力。
然而，电焊焊接质量受到很大的外部因素的影响，比如温度、湿度等，同时电焊需要较高的电能供应，因此施工条件和能源供应需要符合要求。
此外，电焊操作相对复杂，需要一定的焊接经验和技术。
2.热焊：热焊是一种使用高温热源把钢轨的两端热化，然后将它们连接起来的焊接方式。
热焊的主要优点在于焊接质量高、焊接连接点的强度也较高。
与电焊相比，热焊的施工条件要求相对较低，只需要能够提供高温热源即可，因此适用范围较广。
然而，热焊的焊接速度相对较慢，尤其是较长的钢轨，需要较长时间完成焊接，从而导致施工周期较长。
此外，热焊还需要使用特殊的工具和设备，增加了施工的成本和复杂度。
3.闪光焊：闪光焊是一种通过高能电流和高能量电弧将钢轨连接起来的焊接方式。
闪光焊的主要优点在于焊接速度快、焊接质量高、焊接连接点的强度也较高。
与电焊和热焊相比，闪光焊的施工周期较短，适用于需要快速完成焊接的工程。
此外，闪光焊还可以进行扩张焊接，提高连接点的承载能力。
然而，闪光焊需要专门的设备和工具进行施工，因此需要投入更多的成本。
同时，由于闪光焊过程中需要产生较高的电能和热能，所以需要对电能和热能进行合理的控制，以防止安全事故的发生。
综上所述，电焊、热焊和闪光焊是常见的钢轨焊接方法。
电焊和热焊有着较高的焊接质量和强度，适用范围广，但施工条件要求较高、施工周期较长，需要较高的成本。
闪光焊的施工速度快，且焊接质量高，适用于需要快速完成焊接的工程，但需要更多的设备和工具，并需要合理控制电能和热能的使用。
电焊的几种焊法

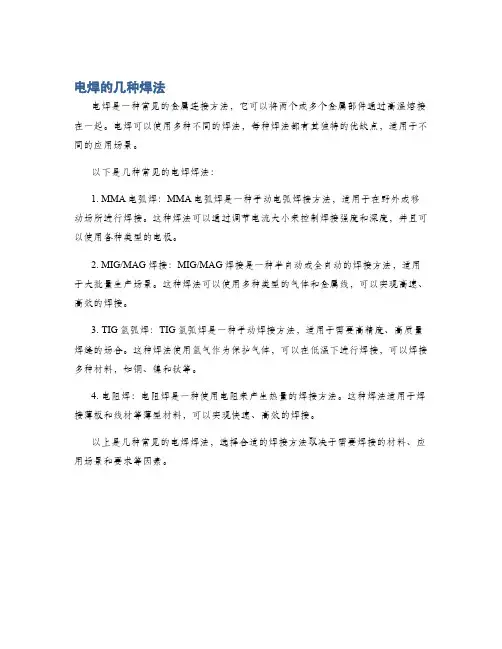

电焊的几种焊法
电焊是一种常见的金属连接方法，它可以将两个或多个金属部件通过高温熔接在一起。
电焊可以使用多种不同的焊法，每种焊法都有其独特的优缺点，适用于不同的应用场景。
以下是几种常见的电焊焊法：
1. MMA电弧焊：MMA电弧焊是一种手动电弧焊接方法，适用于在野外或移动场所进行焊接。
这种焊法可以通过调节电流大小来控制焊接强度和深度，并且可以使用各种类型的电极。
2. MIG/MAG焊接：MIG/MAG焊接是一种半自动或全自动的焊接方法，适用于大批量生产场景。
这种焊法可以使用多种类型的气体和金属线，可以实现高速、高效的焊接。
3. TIG氩弧焊：TIG氩弧焊是一种手动焊接方法，适用于需要高精度、高质量焊缝的场合。
这种焊法使用氩气作为保护气体，可以在低温下进行焊接，可以焊接多种材料，如铜、镍和钛等。
4. 电阻焊：电阻焊是一种使用电阻来产生热量的焊接方法。
这种焊法适用于焊接薄板和线材等薄型材料，可以实现快速、高效的焊接。
以上是几种常见的电焊焊法，选择合适的焊接方法取决于需要焊接的材料、应用场景和要求等因素。
几种焊接的优缺点
几种焊接的优缺点钨极氩弧焊的优缺点1钨极氩弧焊的优点：①氩气能有效的隔绝空气，本身又不溶于金属，不和金属反应，施焊过程中电弧还能自动清除熔池表面氧化膜的作用，因此，可成功的焊接易氧化、氮化、化学活泼性的有色金属，不锈钢和各种合金。
②钨极电弧稳定，几十在很小的焊接电流（小于10A）下仍可稳定的燃烧，特别适合用于薄板，超薄材料的焊接。
③热源和填充焊丝可分别控制，因而热输入容易调节，可进行各种位置的焊接，也是实现单面焊双面成型的理想方法。
④由于填充焊丝熔滴不通过电弧，所以不会产生飞溅，焊缝成型美观。
2钨极氩弧焊的缺点①焊缝熔深浅，熔敷速度小，生产率较低。
②钨极承载电流较差，过大的电流会引起钨极融化和蒸发，其微粒有可能进入熔池，造成污染（夹钨）。
③惰性气体（氩气、氮气）较贵，和其他电弧焊方法（如手弧焊、埋弧焊、二氧化碳气体保护焊等）相比，生产成本较高。
注：脉冲钨极氩弧焊适宜于焊接薄板，特别是全位置对接焊。
钨极氩弧焊一般只适用于焊接厚度小于6mm的焊件。
二：熔化极氩弧焊的特点：①与TIG焊一样，几乎可焊接所有的金属，尤其适合于焊接铝及铝合金、铜及铜合金以及不锈钢等材料。
②由于焊丝作电极，可采用高密度电流，因而母材熔深大，填充金属熔敷速度快，用于焊接厚铝板，铜等金属时生产率比TIG焊高，焊接变形比TIG小。
③熔化极氩弧焊可直流反接，焊接铝及其合金有着很好的阴极雾化作用。
④熔化极氩弧焊焊接铝及其合金时，亚射流电弧的固有调节作用比较显著。
三：MIG焊的特点：（MIG焊通常采用惰性气体（氩、氦或其混合气体））作焊接区的保护气体。
MIG焊的优点：①惰性气体几乎不与任何金属产生化学作用，也不溶于金属中，所以几乎可以焊接所有金属。
②焊丝外表没有涂料层，焊接电流可提高，因而母材熔深较大，焊丝熔化速度快，熔敷率高，与TIG（Tungsten Inert Gas ArcWelding ）焊相比，其生产效率高。
③熔滴过渡主要采用射流过渡。
焊接技术总结
焊接技术总结焊接是将金属及其合金熔化，并在凝固后形成坚固连接的一种工艺方法。
它在制造业中扮演着重要角色，广泛应用于航空航天、汽车制造、建筑等领域。
本文将对焊接技术进行总结，介绍不同焊接方法的原理、应用和优缺点，并分析其对环境和人体的影响。
一、手工电弧焊手工电弧焊是一种常见的焊接方法，工人需要使用一根焊条和一把手持式电弧焊机来进行焊接。
焊条在电弧的作用下熔化，并与工件表面形成焊缝。
手工电弧焊具有以下优点：1. 适用性广泛：可以用于焊接各种金属和合金，包括钢、铁、铜、铝等。
2. 便携性强：电弧焊机体积小，可以携带到不同的工作现场。
3. 成本较低：相对于其他焊接方法，手工电弧焊的设备和材料成本较低。
然而，手工电弧焊也存在一些缺点：1. 生产效率低：由于焊接速度较慢，不能满足大批量生产的需求。
2. 操作技能要求高：需要经验丰富的焊工才能保证焊接质量。
3. 焊接烟尘和噪音：焊接过程中会产生有害的烟尘和噪音，对工人和环境造成影响。
二、气体保护焊气体保护焊主要包括氩弧焊和氧乙炔焊两种方法。
在气体保护焊中，焊接区域被一种或多种气体（如氩、二氧化碳等）包围，以保护焊缝免受空气中的氧、氮等杂质的污染。
气体保护焊的优点如下：1. 高焊缝质量：气体保护焊可以获得均匀、紧密的焊缝，并且焊接过程中无飞溅现象。
2. 适用于多种金属：气体保护焊可用于焊接不同金属和合金，如不锈钢、铝合金等。
3. 生产效率较高：焊接速度快，适用于批量生产。
然而，气体保护焊也存在一些缺点：1. 设备复杂：气体保护焊需要特殊的焊接设备和气瓶，增加了设备成本。
2. 对操作人员技术要求高：焊工需要熟练掌握焊接设备和气瓶的操作，以确保焊接质量和安全。
三、激光焊接激光焊接是一种高能量密度焊接方法，利用激光束对工件进行熔化和连接。
由于激光焊接具有小热影响区、高焊缝质量和高焊接速度等优点，被广泛应用于高精度和高要求的焊接领域。
激光焊接的优点如下：1. 高精度焊接：激光束聚焦后，可以实现对微小焊缝的焊接，适用于精密零件的焊接。
几种焊接的优缺点
几种焊接的优缺点文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]钨极氩弧焊的优缺点1钨极氩弧焊的优点：①氩气能有效的隔绝空气，本身又不溶于金属，不和金属反应，施焊过程中电弧还能自动清除熔池表面氧化膜的作用，因此，可成功的焊接易氧化、氮化、化学活泼性的有色金属，不锈钢和各种合金。
②钨极电弧稳定，几十在很小的焊接电流（小于10A）下仍可稳定的燃烧，特别适合用于薄板，超薄材料的焊接。
③热源和填充焊丝可分别控制，因而热输入容易调节，可进行各种位置的焊接，也是实现单面焊双面成型的理想方法。
④由于填充焊丝熔滴不通过电弧，所以不会产生飞溅，焊缝成型美观。
2钨极氩弧焊的缺点①焊缝熔深浅，熔敷速度小，生产率较低。
②钨极承载电流较差，过大的电流会引起钨极融化和蒸发，其微粒有可能进入熔池，造成污染（夹钨）。
③惰性气体（氩气、氮气）较贵，和其他电弧焊方法（如手弧焊、埋弧焊、二氧化碳气体保护焊等）相比，生产成本较高。
注：脉冲钨极氩弧焊适宜于焊接薄板，特别是全位置对接焊。
钨极氩弧焊一般只适用于焊接厚度小于6mm的焊件。
二：熔化极氩弧焊的特点：①与TIG焊一样，几乎可焊接所有的金属，尤其适合于焊接铝及铝合金、铜及铜合金以及不锈钢等材料。
②由于焊丝作电极，可采用高密度电流，因而母材熔深大，填充金属熔敷速度快，用于焊接厚铝板，铜等金属时生产率比TIG焊高，焊接变形比TIG小。
③熔化极氩弧焊可直流反接，焊接铝及其合金有着很好的阴极雾化作用。
④熔化极氩弧焊焊接铝及其合金时，亚射流电弧的固有调节作用比较显着。
三：MIG焊的特点：（MIG焊通常采用惰性气体（氩、氦或其混合气体））作焊接区的保护气体。
MIG焊的优点：①惰性气体几乎不与任何金属产生化学作用，也不溶于金属中，所以几乎可以焊接所有金属。
②焊丝外表没有涂料层，焊接电流可提高，因而母材熔深较大，焊丝熔化速度快，熔敷率高，与TIG（Tungsten Inert Gas Arc Welding ）焊相比，其生产效率高。
钢结构施工中焊接,铆接,螺栓连接各自的优缺点
钢结构施工中焊接，铆接，螺栓连接各自的优缺点范本 1：1、焊接的优点：1.1 焊接连接强度高，可以承受大的载荷；1.2 焊接连接无松动、脱落现象，具有良好的紧固性；1.3 焊接连接具有较好的密封性，能够防止液体和气体的泄漏；1.4 焊接连接效果美观，结构紧凑；1.5 焊接过程简单，操作方便，可以实现自动化生产。
2、焊接的缺点：2.1 焊接需要专业的焊接人员进行操作，技术要求高；2.2 焊接过程中会产生高温，易导致焊接材料变形；2.3 焊接过程中产生的热量会对周围材料产生影响，容易引起变色、氧化等问题；2.4 焊接接头的形变会对结构的精度和尺寸造成一定影响；2.5 焊接连接一旦完成，难以拆卸，维修困难。
3、铆接的优点：3.1 铆接可以连接不同类型和厚度的金属材料；3.2 铆接连接简单，操作方便，无需特殊技术要求；3.3 铆接连接的强度高，对承载大的载荷具有较好的性能；3.4 铆接连接无松动、脱落现象，具有良好的紧固性；3.5 铆接连接具有较好的耐腐蚀性，能够适应不同工作环境。
4、铆接的缺点：4.1 铆接连接比焊接连接的成本略高；4.2 铆接连接需要专用工具和设备，对设备投资较大；4.3 铆接连接一旦完成，难以拆卸，维修困难；4.4 铆接连接对材料的厚度有一定要求，不能连接过于薄的材料；4.5 铆接过程中会产生一定的振动和声音，可能对周围环境造成干扰。
5、螺栓连接的优点：5.1 螺栓连接拆卸方便，可以进行拆卸、更换或维修；5.2 螺栓连接可以调节连接件之间的紧固程度；5.3 螺栓连接适用于不同类型和厚度的金属材料；5.4 螺栓连接对结构的精度和尺寸影响较小；5.5 螺栓连接适用范围广，可以灵活应用于不同工作场景。
6、螺栓连接的缺点：6.1 螺栓连接需要预留孔，对结构材料有一定损伤；6.2 螺栓连接的紧固力有限，无法承受过大的载荷；6.3 螺栓连接的紧固程度需要定期检查和维护；6.4 螺栓连接比焊接和铆接连接稍微复杂，需要较长的安装时间；6.5 螺栓连接需要定期检查紧固力，以防松动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钨极氩弧焊的优缺点
1钨极氩弧焊的优点：
①氩气能有效的隔绝空气，本身又不溶于金属，不和金属反应，施焊过程
中电弧还能自动清除熔池表面氧化膜的作用，因此，可成功的焊接易氧
化、氮化、化学活泼性的有色金属，不锈钢和各种合金。
②钨极电弧稳定，几十在很小的焊接电流（小于10A）下仍可稳定的燃烧，特别
适合用于薄板，超薄材料的焊接。
③热源和填充焊丝可分别控制，因而热输入容易调节，可进行各种位置的焊
接，也是实现单面焊双面成型的理想方法。
④由于填充焊丝熔滴不通过电弧，所以不会产生飞溅，焊缝成型美观。
2钨极氩弧焊的缺点
①焊缝熔深浅，熔敷速度小，生产率较低。
②钨极承载电流较差，过大的电流会引起钨极融化和蒸发，其微粒有可能
进入熔池，造成污染（夹钨）。
③惰性气体（氩气、氮气）较贵，和其他电弧焊方法（如手弧焊、埋弧焊、二氧化
碳气体保护焊等）相比，生产成本较高。
注：脉冲钨极氩弧焊适宜于焊接薄板，特别是全位置对接焊。
钨极氩弧焊一般只适用于焊接厚度小于6mm的焊件。
二：熔化极氩弧焊的特点：
①与TIG焊一样，几乎可焊接所有的金属，尤其适合于焊接铝及铝合金、铜及
铜合金以及不锈钢等材料。
②由于焊丝作电极，可采用高密度电流，因而母材熔深大，填充金属熔敷
速度快，用于焊接厚铝板，铜等金属时生产率比TIG焊高，焊接变形比TIG
小。
③熔化极氩弧焊可直流反接，焊接铝及其合金有着很好的阴极雾化作用。
④熔化极氩弧焊焊接铝及其合金时，亚射流电弧的固有调节作用比较显著。
三: MIG 焊的特点：（MIG焊通常采用惰性气体（氩、氦或其混合气体））作焊接区的保护气体。
MIG焊的优点：
①惰性气体几乎不与任何金属产生化学作用，也不溶于金属中，所以几乎可以
焊接所有金属。
②焊丝外表没有涂料层，焊接电流可提高，因而母材熔深较大，焊丝熔
化速度快，熔敷率高，与TIG （Tungsten Inert Gas Arc Welding ）焊相
比，其生产效率高。
③熔滴过渡主要采用射流过渡。
短路过渡仅限于薄板焊接时采用，而滴状过渡
在生产中很少采用。
焊接铝、镁及其合金时，通常是采用亚射流过渡，因阴
极雾化区大，熔池保护效果好，且焊缝成形好、缺陷少
④若采用短路过渡或脉冲焊接方法，可以进行全位置焊接，但其焊接效率不及
平焊和横焊。
⑤一般都采用直流反接，这样电弧稳定、熔滴过渡均匀和飞溅少，焊缝成形
好。
MIG焊的缺点：
①惰性气体价贵，成本较高。
②对母材及焊丝的油、锈很敏感，容易生成气孔。
③与C02相比其熔深较小，抗风能力弱，不宜室外焊接。
C02焊的优缺点：
C02焊的优点：
①C02电弧的穿透力强，厚板焊接时可增加坡口的钝边和减小坡口；焊接电流密
度大，焊丝熔化率高；焊后一般不需清渣，所以C02焊的生产率比焊条电弧
焊高约1〜3倍。
②纯C02焊在一般工艺范围内不能达到射流过渡，常用：短路过渡、滴状过
渡，加入混合气体后才有可能获得射流过渡。
③采用短路过渡可以用于全位置焊接，而且对薄壁构件焊接质量高，焊
接变形小。
因为电弧热量集中，受热面积小，焊接速度快，且C02气流对焊
件起到一定冷却作用，可防止焊薄件烧穿和减少焊接变形。
④抗锈能力强，焊缝含氢量低，焊接低合金高强度钢时冷裂纹的倾向小。
⑤C02气体价格便宜，焊前对焊件清理可从简，其焊接成本只有埋弧焊和焊条电
弧焊的40%〜50%。
C02焊的缺点：
①焊接过程中金属飞溅较多，特别是当焊接工艺参匹配不当时，更为严重。
②电弧气氛有很强的氧化性，不能焊接易氧化的金属材料。
抗风能力较弱、室
外作业需有防风措施。
③焊接弧光较强，特别是大电流焊接时，要注意对操作人员防弧光辐射保护。
埋弧焊的优缺点：
埋弧焊的优点：
①焊接生产率咼
a.不存在药皮成分受热分解的限制，所以允许使用比焊条电弧焊大得多
的电流；
b.由于焊剂和熔渣的隔热作用，因此使埋弧焊的焊接速度大大提高
②焊缝质量好
a.在焊剂与熔渣的保护之中；
b.还原性的气体；
c.较多的时间进行冶金反应，减少了焊缝中产生气孔、裂纹等缺陷的
可能性；
d.焊接参数可通过自动调节保持稳定
③焊接成本较低
a.埋弧焊使用的焊接电流大，可使焊件获得较大的熔深;
b.金属飞溅极少；
c.埋弧焊的热量集中，热效率高
④劳动条件好
a.机械化；
b.焊工的劳动条件大为改善
⑤焊接范围广
埋弧焊的缺点：
①难以在空间位置施焊；
②对焊件装配质量要求高；
③不适合焊接薄板和短焊缝。
电阻焊的优缺点：
电阻焊的优点：①两金属是在压力下从内部加热完成焊接的，无论是焊点的形成
过程或结合面的形成过程，其冶金问题都很简单。
因此，焊
接时无需焊剂或气体保护，也不需使用焊丝、焊条等填充金
属，便可获得质量较好的焊接接头，其焊接成本低。
②由于热量集中，加热时间短，故热影响区小，变形和应
力也小。
通常焊后不必考虑矫正或热处理工序。
③操作简单，易于实现机械化和自动化生产，无噪声及烟
尘，劳动条件好。
④生产率高，在大批量生产中可以与其他制造工序一起编
到组装生产线上。
只有闪光对焊因有火花喷溅需要作适当隔
离。
电阻焊的缺点：①目前尚缺乏可靠的无损检测方法，焊接质量只能靠工艺试样和
破坏性试验来检查，以及靠各种监控技术来保证。
②点焊和缝焊需用搭接接头，增加了构件的重量，其接头的抗
拉强度和疲劳强度均较低。
③设备功率大，机械化和自动化程度较高，故设备投资大，维修较
困难。
大功率焊机馈电网负荷困难，若是单相交流焊机，则对电网的正常运行有不利的影响。
注：电阻焊所适用的材料非常广泛，不但可以焊低碳钢，还可以焊接其他各种合金钢及
铝、铜等有色金属及其合金。
手工焊条电弧焊优缺点
手工焊条电弧焊优点：
①使用的设备比较简单，价格相对便宜并且轻便。
焊条电弧焊使用的
交流和直流焊机都比较简单，焊接操作时不需要复杂的辅助设备，
只需配备简单的辅助工具。
因此，焊条厂购置设备的投资少，而且
维护方便，这是它广泛应用的原因之一。
②不需要气体防护。
焊条不但能提供填充金属，而且在焊接过程中可
以产生保护熔池和焊接外避免氧化的气体，并且有较强的抗风能
力。
③操作灵活，适应性强。
焊条电弧焊适用于焊接单件或小批量的产
品，短的或者不规则的、空间任务位置的以及其他不易实现机械化
焊接的焊缝。
凡焊条能够达到的地方都能进行焊接。
④应用范围广，适用于大多数工业用的金属和合金的焊接。
焊条电弧
焊选用合适的焊条不仅可以焊接碳素钢、低合金钢，而且还可以焊
接高合金钢及有色金属，不仅可以焊接同种金属，而且可以焊接异
种金属，还可以进行铸铁焊补和各种金属材料的堆焊等。
手工焊条电弧焊的缺点：
①对焊工操作技术要求高，焊工培训费用大。
焊条电弧焊的焊接质
量，除靠近用合适的焊条、焊接工艺参数和焊接设备外，主要靠焊
工的操作技术和经验保证，即焊条电弧焊的焊接质量在一定程度上
决定于焊工操作技术。
因此必须经常进行焊工培
训，所需要的培训费用很大。
②劳动条件差。
焊条电弧焊主要靠焊工的手工操作和眼睛观察完成全
过程，焊工的劳动强度大，并且始终处于高温烘烤和有毒的烟尘环
境中，劳动条件比较差，因此要加强劳动保护。
③生产效率低。
焊条电弧焊主要靠手工操作，焊接时要经常更换焊
条，并要经常进行焊道熔渣的清理，与自动焊相比，焊接生产率
低。
④适于特殊金属以及薄板的焊接。
对于活泼金属（如Ti、Nb、Zr等）
和难熔金属（如Ta、Mo等），由于这些金属对氧的污染非常敏感，
焊条的保护作用不足以防止这些金属氧化，保护效果不够好，焊接
质量达不到要求，所以不能采用焊条电弧焊；对于低熔点金属如
Pb、Sn、Zn及其合金等，由于电弧的温度对其来讲太高，所以焊条
厂也不能采用焊条电弧焊焊接。
另夕卜，焊条电弧焊的焊接工件厚
度一般在1.5mm 以上，1mm
以下的薄板不适于焊条电弧焊。
Love is not a maybe thing. You know whe n you love some one.。
