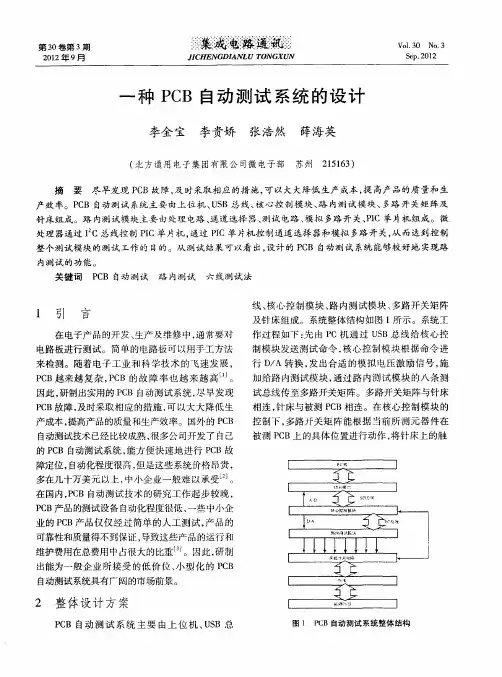

一种PCB自动测试系统的设计
萎 榘
遁 裁
Ｖ １３ Ｎ ． ｏ． ０ ｏ３
Ｓｐ２ ２ ｅ ． ０１
ＪＣ Ｉ ＨＥＮＧ ＡＮＬＵ ＯＮＧ ＤＩ Ｔ ＸＵ Ｎ
一
种 Ｐ Ｂ 自动 测 试 系统 的 设 计 Ｃ
李金 宝 李贵娇 张浩然 薛海英
（ 北方 通用 电子集 团有 限公 司微 电子部 苏 州 ２ ５ ６ ） １ １ ３
内测 试 的 功 能 。
关键 词
Ｐ Ｂ 自动 测试 Ｃ
路 内测试
六 线测试 法
线 、 心 控 制模 块 、 内测 试模 块 、 核 路 多路 开 关矩 阵
及针床 组成 。系统整体 结构 如图 ｌ 所示 。 系统 工
在 电子产 品的开 发 、 生产及 维修 中 ， 常要对 通 作过程 如下 ： 由 Ｐ 先 Ｃ机通 过 Ｕ Ｂ总 线 给 核心 控 Ｓ
六 个触 针与测试装置连接起来 ， 以这 种方法 称为 所 “ 六线 测 试法 ” 。采 用 六线 测 试法 进行 测 量 。 可 以达 到较高 的测量精 度 ， 常采用 的一种方 法。 是经 ３ ２ 二 极管 的测试 。
内测试模块进行信号幅度与偏移量的调节， 然后 传给核心控制模块 ， 核心控制模块进行 Ａ Ｄ转换 ／
电路板 进行 测试 。简单 的电路板 可 以用手 工方法
来检 测 。随着 电子 工 业 和科 学技 术 的飞 速 发展 ，
制模块发送测试命令 ， 核心控制模块根据命令进
行 Ｄ Ａ转 换 ， 出合适 的模 拟 电压 激 励信 号 ， ／ 发 施 加 给路 内测试模 块 ， 过 路 内测 试模 块 的八 条测 通 试总线 传 至多路 开关矩 阵 。多路开关 矩阵 与针床
自动化测试方案
自动化测试方案引言概述：自动化测试是现代软件开发中不可或缺的一部分。
通过使用自动化测试方案，开发团队可以提高测试效率、减少测试成本，并确保软件质量。
本文将介绍一种完整的自动化测试方案，包括测试工具的选择、测试环境的搭建、测试用例的编写与执行、测试结果的分析和报告。
一、选择适合的测试工具1.1 功能测试工具功能测试工具是自动化测试方案的核心组成部分。
在选择功能测试工具时，需要考虑以下几个方面：- 支持的编程语言：根据项目的需求和开发团队的技术栈，选择支持的编程语言。
常见的功能测试工具有Selenium（支持Java、Python等语言）、Appium（支持多种移动平台）、Junit（Java项目）、TestNG（Java项目）等。
- 支持的操作系统和浏览器：根据软件的目标平台，选择功能测试工具支持的操作系统和浏览器。
确保测试工具可以在目标平台上正常运行和执行测试用例。
- 社区支持和文档资料：选择功能测试工具时，考虑社区的活跃程度和文档的丰富程度。
一个活跃的社区和详细的文档可以帮助解决问题和提高测试效率。
1.2 性能测试工具性能测试工具用于评估软件在不同负载下的性能表现。
在选择性能测试工具时，需要考虑以下几个方面：- 支持的协议和技术：根据软件的特点和需求，选择支持的协议和技术。
常见的性能测试工具有JMeter（支持HTTP、FTP、SOAP等协议）、LoadRunner（支持多种协议）、Gatling（基于Scala语言）等。
- 负载模型和脚本编写：选择性能测试工具时，考虑负载模型的灵活性和脚本编写的便捷性。
一个好的性能测试工具应该能够模拟真实的负载，并提供简单易懂的脚本编写方式。
- 监控和分析功能：性能测试工具应该提供实时监控和分析功能，帮助开发团队发现性能瓶颈和优化方向。
1.3 安全测试工具安全测试工具用于评估软件的安全性和漏洞。
在选择安全测试工具时，需要考虑以下几个方面：- 支持的漏洞类型：根据软件的特点和需求，选择支持的漏洞类型。
自动化测试方案
自动化测试方案一、引言自动化测试是软件测试中的重要环节，它可以提高测试效率、减少人力成本，并且能够在短时间内执行大量的测试用例。
本文将详细介绍自动化测试方案的制定和实施步骤，以及所需的工具和技术。
二、自动化测试方案制定步骤1. 需求分析：首先，我们需要对被测软件的需求进行分析，明确测试的目标和范围。
根据需求分析的结果，确定测试用例的编写和执行策略。
2. 工具选择：根据被测软件的特性和需求，选择适合的自动化测试工具。
常用的自动化测试工具包括Selenium、Appium、Jenkins等。
根据具体情况，可以选择单一工具或者多个工具的组合使用。
3. 环境搭建：为了进行自动化测试，需要搭建相应的测试环境。
包括安装和配置自动化测试工具、编写测试脚本所需的开发环境等。
4. 测试用例设计：根据需求分析的结果，设计测试用例。
测试用例应该具有可重复性和可扩展性，覆盖被测软件的各个功能模块。
测试用例可以采用关键字驱动、数据驱动等方式进行设计。
5. 测试脚本编写：根据测试用例，编写相应的测试脚本。
测试脚本可以使用编程语言（如Java、Python等）编写，也可以使用自动化测试工具提供的录制功能进行录制。
6. 测试脚本执行：执行编写好的测试脚本，进行自动化测试。
测试脚本的执行可以手动触发，也可以通过持续集成工具（如Jenkins）进行自动触发。
7. 结果分析和报告生成：根据测试脚本的执行结果，进行结果分析。
生成测试报告，包括测试覆盖率、通过率、失败率等指标。
8. 问题修复和反馈：根据测试结果，发现问题并及时修复。
将问题反馈给开发团队，并跟踪问题的解决过程。
三、自动化测试方案所需的工具和技术1. 自动化测试工具：选择合适的自动化测试工具，如Selenium、Appium等。
这些工具提供了丰富的API和功能，能够方便地进行自动化测试。
2. 编程语言：根据自动化测试工具的要求，选择合适的编程语言进行测试脚本的编写。
常用的编程语言包括Java、Python等。
基于PXI总线的通用电路板自动测试系统集成设计
能强大的集成测试环境软件 ，使系统成为一个高
性能的综合测试 系统 ，具有测试开发、测试执行
能力 。 为不 同类 型 电路 板研 制 提供 板 级 的测 试 程
（ ＩＢ Ｓ ＴＥ Ｕ ）技术协 同完成测试任务。 整个 测试 流 程 中涉 及 大 量 的数 据 输 人 、输 出 及各个软件 间的数据交换 ，管理该任务是测试总 控软 件 的 主要 任 务 ，称 之 为 ＴＥ Ｕ 。ＴＥ Ｕ ＩＢ Ｓ ＩＢ Ｓ总 线技 术 仿 照 硬 件 领 域 的 总 线 技 术 ，各 个 软 件 及
员通过各种仪器 来检测 逐个信号 的品质。因而 ，
判 断电路 板 功 能 或性 能 的 故 障及 精 度 ，完 全 依 赖 于技术 人 员 的 个 人 经 验 。另 外 ，由于 电子 技 术 的
序开发环境 （ 含图形化测试程序开发软件包和支
撑编 译 系统等 ） ，满 足通 用化测 试需 求 。
波形信 号产 生 、 ± ０ Ａ范 围 内的高 精度 微 电流 输 ５ｍ
出及测量 、 ±ＩＶ 电压产生及采集 、高 压隔离双 Ｏ
向数 字 ＩＯ能 力 、多 用 表 电压／ ／ 电流／ 电阻 测 试 能
电路 板插 座 ，适 配 板 针 对 某 一 类 型 或 几 类 型 电路 板 专用设 计 。
测试 接 口由 Ｖ Ｃ一 ０ ０夹 具 、测 试 盒 以及 测 Ｐ ２０
试适 配板组 成 （ 图 ２ 。 见 ）
Ｖ Ｃ一２０ 具 由夹具连 接 器／ Ｕ Ｐ ０ ０夹 Ｕ Ｔ电缆 、夹 具框 架 、夹 具 外 箱 、接 收 模 块 、接 收 模 块 外 箱 组 成 ，能与 机 柜 内 Ｐ Ｉ 箱 组 成 一 个 有 效 的 整 体 ， Ｘ 机
自动化测试方案
自动化测试方案一、背景介绍随着软件开辟的快速发展，传统的手动测试已经无法满足快速迭代和高质量的需求。
自动化测试作为一种高效、可靠的测试方法，逐渐成为软件开辟过程中不可或者缺的一环。
本文将详细介绍自动化测试方案的设计和实施，以提高测试效率和质量。
二、目标和范围1. 目标：提高测试效率、减少人工测试工作量、提高测试覆盖率、加快软件交付速度、提高软件质量。
2. 范围：本方案适合于所有软件开辟项目，包括Web应用、挪移应用、桌面应用等。
三、自动化测试方案设计1. 测试工具选择根据项目需求和技术栈选择合适的自动化测试工具，常见的工具有Selenium、Appium、JUnit、TestNG等。
根据具体情况，可以选择单一工具或者结合多个工具使用。
2. 测试用例设计根据需求文档和产品功能，编写测试用例。
测试用例应具备可复用性、可扩展性和可维护性。
测试用例应覆盖主要功能、边界条件、异常情况等。
3. 自动化测试脚本编写根据测试用例，使用选定的自动化测试工具编写测试脚本。
测试脚本应具备良好的可读性和可维护性，使用合适的设计模式和框架，如Page Object模式、数据驱动测试等。
4. 环境搭建搭建测试环境，包括测试服务器、数据库、测试数据等。
确保测试环境与生产环境一致，以保证测试结果的准确性。
5. 自动化测试执行将编写好的自动化测试脚本部署到测试环境中，执行测试脚本并生成测试报告。
测试报告应包括测试结果、错误日志、截图等信息，以便开辟人员快速定位和修复问题。
6. 持续集成与持续部署将自动化测试融入到持续集成和持续部署流程中，确保每次代码提交都会触发自动化测试，并及时反馈测试结果。
这样可以提前发现和解决问题，减少错误的发布。
四、自动化测试方案实施1. 团队培训为测试团队提供相关的自动化测试工具培训，使其掌握工具的使用和编写测试脚本的能力。
培训内容包括工具的安装配置、测试脚本编写、常见问题解决等。
2. 测试用例评审对编写的测试用例进行评审，确保测试用例的准确性和完整性。
实现自动化测试的七个步骤
实现自动化测试的七个步骤自动化测试是软件开发过程中的一项重要任务，它可以提高测试效率、减少人工错误，并帮助开发团队更好地掌握软件的质量。
以下是实现自动化测试的七个步骤。
步骤一：制定测试策略在开始自动化测试之前，需要制定一份详细的测试策略。
测试策略应包括测试目标、测试范围、测试计划、测试资源等内容。
通过制定测试策略，可以明确测试的目标和范围，并规划好测试的时间和资源。
步骤二：选择适合的自动化测试工具选择适合的自动化测试工具是实现自动化测试的关键步骤。
市面上有许多测试工具可供选择，如Selenium、Appium、Jenkins等。
根据实际需求和项目特点，选择一款能够满足测试需求的工具，并进行深入学习和实践。
步骤三：编写测试脚本测试脚本是自动化测试的核心，它以脚本的形式来实现测试用例的执行。
测试脚本可以使用脚本语言编写，如Java、Python等。
编写测试脚本时，需要根据测试用例的需求和功能点，准确地描述测试步骤和预期结果。
步骤四：执行测试脚本在编写好测试脚本后，就可以开始执行测试了。
测试脚本的执行可以通过命令行、集成开发环境或自动化测试工具来完成。
执行测试脚本的过程中，需要关注每个测试用例的执行结果，并及时记录和反馈问题。
步骤五：生成测试报告测试报告是测试执行结果的总结和展示，它可以帮助开发团队了解软件的质量情况。
在执行完测试脚本后，根据测试执行结果生成测试报告。
测试报告应包括测试用例的执行情况、问题的详细描述和建议等内容。
步骤六：分析问题并进行修复在测试过程中，可能会发现一些问题和缺陷。
分析问题是解决问题的前提，要深入了解问题的原因和影响，并根据实际情况制定解决方案。
然后，开发团队需进行问题修复，并重新执行测试，确保问题得到解决。
步骤七：持续集成和自动化测试实现自动化测试是持续集成的重要一环。
通过将自动化测试融入持续集成流程，可以实现自动触发测试、持续监控、自动报告等功能，从而进一步提高软件的质量和可靠性。
自动化测试平台的设计与实现
自动化测试平台的设计与实现概述：自动化测试平台是一种用于自动化执行测试任务、管理测试用例和生成测试报告的软件工具。
本文将详细介绍自动化测试平台的设计与实现，包括平台架构、功能模块、技术选型以及实施步骤等。
一、平台架构设计：自动化测试平台的架构设计是整个系统的基础，它决定了平台的可扩展性、稳定性和性能。
在设计平台架构时，需要考虑以下几个方面：1. 分布式架构：采用分布式架构可以提高系统的并发处理能力和可靠性。
平台可以由多个节点组成，每一个节点负责执行测试任务和管理测试用例。
2. 模块化设计：将平台拆分为多个功能模块，每一个模块负责不同的任务，如测试任务调度、测试用例管理、测试报告生成等。
模块之间通过接口进行通信，实现松耦合。
3. 可扩展性：平台应支持动态添加和删除节点，以应对不同规模的测试需求。
同时，支持水平扩展和垂直扩展，以提高系统的处理能力和性能。
二、功能模块设计：自动化测试平台应具备以下功能模块：1. 测试任务调度模块：负责接收测试任务请求，根据配置的调度策略将任务分配给合适的节点执行。
该模块还应支持任务优先级设置、任务状态监控和任务日志记录等功能。
2. 测试用例管理模块：用于管理测试用例的创建、编辑、删除和查询等操作。
该模块还应支持用例分类、标签管理和版本控制等功能。
3. 测试执行模块：负责执行测试用例，生成测试结果。
该模块应支持多种测试框架和测试工具，如Selenium、JUnit等，并提供可视化界面展示测试结果。
4. 测试报告生成模块：用于生成测试报告，包括测试结果统计、错误日志、截图等信息。
该模块还应支持报告导出和分享功能。
三、技术选型：在实现自动化测试平台时，可以选择以下技术进行开辟：1. 后端开辟：使用Java或者Python等编程语言进行后端开辟，选择适合的框架，如Spring Boot或者Django等。
数据库可以选择MySQL或者MongoDB等。
2. 前端开辟：使用HTML、CSS和JavaScript等前端技术进行开辟，选择适合的框架，如React或者Vue.js等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何設計自動化電路板測詴系統(ATE)參考資料：目前市面所銷售的自動化電路板測詴系統(簡稱ATE)大致區分為三種：針床型ATE、類比型ATE和數位型ATE。
目前國內所生產的ATE，大部份以針床型ATE為主，品質還相當不錯；類比型ATE，則僅有少數幾家依據特定的需求設計生產，至於數位型ATE則全賴進口，國內僅是做整合。
由於目前國軍採購了大量先進的武器系統，其中不乏許多類比信號的武器裝備，需要相當數量的類比自動化電路板測詴系統做後續的維修保養。
另外，許多廠商也正嘗詴自行設計類比自動化測詴系統，用來測詴手邊的類比電路板，本文將針對如何設計一類比自動化測詴系統做一說明。
一、類比電路板自動測詴系統的用途類比電路板自動測詴系統的英文全名是Analog Automatic Test System簡稱AATS，從字義來看，類比電路板自動測詴系統當然是用來測詴類比電路板，不過本文所討論的範圍則不局限於類比電路板，還涵蓋了測詴混合電路板的能力。
所謂混合電路板，就是該電路板不僅有類比電路，同時還有數位電路。
早期由於技術人力的需求並不是那麼的吃緊，自動化測詴系統在工廠自動化裡所扮演的角色不是很明顯，直到近幾年來，人力需求不足，產品技術層次提高，自動測詴系統才逐漸受到廠商的重視。
二、設計類比自動測詴系統的原則也許你的工廠已經有了一部電路板自動測詴系統，也許你的工廠正剛剛起步準備踏入自動化的領域，在這裡談測詴系統的設計，似乎顯得有點遙遠而不實際，因為下意識裡你可能會想：我又不打算生產AATS，買一部測詴系統會用就行啦！懂什麼勞什子設計幹嘛？事實並不盡然，因為全世界所有AATS其基本架構和設計理念都是一樣的，如果你能瞭解AATS這些基本架構的理念，絕對對你日後測詴系統的維護和測詴程式的發展有極大的幫助，當然如果你是準備從事AATS的生產和製造，相信本文應該會對你有一定的幫助。
現在就來談談設計類比自動化測詴系統的幾個原則：a.易懂易學我們知道工業化社會，每個人時間寶貴，如果你設計一部測詴系統，博大精深，使用者學了一、二個禮拜還搞不懂來龍去脈，一頭霧水，那麼我告訴你這是一部失敗的設計。
同樣的，如果公司準備購買一部測詴系統，派你去受訓，一、二個禮拜受訓完畢後，你依然弄不清狀況，別自責！不是你不行，實在是那家公司設計有問題，奉勸你立刻快刀斬亂麻，替換其他家公司的產品，以免後患無窮。
因為一個完美的設計，任何複雜的程序和指令都應該由系統的軟體或硬體取代，使用者祇需知道一些簡單的指令或步驟就可以，自動化嘛！當然一切由系統代勞，如果需花一大堆的時間去學習，豈不形成「二次工害」？b.操作容易設計的測詴系統絕對要操作容易，因為一旦工程人員發展好的測詴程式，上機執行電路板測詴時，通常都是由生產線作業人員操作，如果操作程序太複雜，一定非得由專業的技術人員來操作，則對工廠形成沈重的人事負擔，不符合經濟效益，還是那句話：自動化嘛！目的就是要節省工時和人力成本。
c.維修快速任何機器設備都有損壞的時候，測詴系統當然也不例外，一旦測詴系統發生故障時，測詴系統本身要能很快速正確的指出損壞位置，便於維修人員修護，否則，任何故障都非得原設計人親自出馬不可，這可就太不合時宜了。
詴想你設計的測詴系統突然一下子賣出了五、六十部，如果每一部不定時的陸陸續續都發生了些小毛病，都需師父出馬，你能分得了身並即時處理它們嗎？要知道，停機一天對工廠的損失是非常的嚴重的，所以一部夠水準的測詴系統，本身的自我診斷(Self-Test)能力一定要非常的快速、精確。
同樣的，當你打算為公司購買一台功能性自動化測詴系統，如果本身不能掌握維修，那務必要好好慎重考慮了。
三、類比測詴系統的架構和一般其他的自動化系統一樣，類比測詴系統也是由兩個主要的部份所組成：硬體和軟體。
硬體部份不外乎是各種的激勵儀器(Stimulus Instrument)、量測儀器(Measurement Instrument)、矩陣(Matrix)和電源(Power Source)等所組成，這些硬體部份，在後面的文章我們會有相當的介紹。
同時我們也會提供一些建議，那些硬體你可到現貨市場去購買，那些硬體部份則不妨花少量的費用自己生產，好掌握一些硬體技術。
至於軟體部份，則將是我們這次討論的一個重點。
目前市面上所介紹的一般有關類比自動化測詴系統的書籍，大都局限在利用現有商業化的軟體語言，例如：Pascal、C、Basic等等，然後利用IEEE 488或RS-232等介面控制去驅動各種儀器，形成一個測詴系統。
它的優點是在任何一個有電子學背景的人，它祇要肯苦讀、去熟悉商業語言、介面控制、瞭解各硬體功能，3、5個月後他有可能組成一個測詴系統。
但是這套系統祇有他一個人會用，如果別人想使用這套系統，他就必須花相同的學習時間，然後才有辦法使用，它造成了一個使用上的瓶頸。
這就是為什麼一般市面上正規的類比測詴系統，從來沒有用商業化的軟體語言做為他們的測詴程式語言，不同公司的測詴系統一定含有一套專屬的測詴語言(Test Language)，使用者祇需花短短的一、二天學習，就能立刻上機撰寫測詴程式，開始執行電路板測詴了，這是用專屬的測詴語言和用一般商業語言之間最大的差異了。
所以嚴格來講，一部類比測詴系統其能力的高低，完全在於其軟體架構是否嚴謹、方便、好用；至於硬體，每家都差不多，因為都是那幾家出名儀器公司的產品。
下面我們就開始來仔細的談測詴系統的架構。
四、類比測詴系統的硬體架構類比測詴系統的硬體主要是由五大部份組成，它們分別是電源供應部份、信號激勵部份、信號量測部份、矩陣交換部份和信號面板部份，我們用一個方塊圖(圖一)來解釋這五大部份相互間的關係。
1.電源供應：電源供應是由兩個部份組成，固定電源和可程式化的電源(Programmer Power Supply)，這兩部份市面上都有充分的現貨供應。
在固定電源部份，一般都是裝上最常用的+5V 、-5V 、+12V 、-12 V 、和+24 V ；程式化電源通常都是裝兩組，以彌補某些待測電路板的電源需求超過上述組的固定電源。
程式化電源的上下電壓供應大約是±50V 左右，電源則大約是15A~20A ，這些電源經由電源控制卡(Power Switch Card)將電源供應至待測電路板(UUT)，電源控制卡耐電壓通常是大一點比較好(約150vdc 以上)，我們用(圖二)再清楚的描述一下。
由於電源供應部份所承載的電流一般較大，所以將它獨立出來，同時連接至信號面板的電源線比起信號線來通常也較粗，以防發熱。
電源控制卡這一部份，應該是可以自己來生產，利用PC 內的8255卡做控制卡，再到市面上選購耐壓較大的開關(Switch)，用打線板應該就可《圖一 》《圖二 》以製成，學問沒有多大祇要花點時間，當然，直接掏出鈔票到市面上去買是最省事了。
2.信號激勵(Stimulus)：一般較常用的是信號產生器(Function Generator)、任意波形產生器(Arbitrary Function Generator)、AC400Hz產生器等，最常使用的通常是幾家國際知名的儀器生產公司如：HP、TEK、FLUCK等，不過國內所生產的類似產品品質也不壞，而且價錢便宜，唯一的缺點是維修地點太少，保養有點麻煩。
3.信號量測：如示波器(OSC)、數位表(Digital Multimeter)、萬用計數器(Universal Counter)等，也都是上述幾個大廠的產品，較普遍由測詴系統製造公司所採用，當然，國內也有類似的廠家生產同樣的產品。
4.矩陣交換：這一部份主要的作用是可以將不同的量測儀器和激勵儀器聯接到同一個待測電路板上的測詴點，譬如待測電路板上有一測詴點，它可能需要先接受一個DC電壓，再輸入一個正弦波，輸出腳此時才會有訊號出現，矩陣交換就是扮演這樣的角色，它可以將DC Power和正弦波產生器先後聯接於待測點上。
矩陣設計的原則是依兩個條件：a.有多少部儀器準備架接在類比測詴系統內b.該部測詴系統一次最多可以測詴的測詴點(俗稱UUT的輸出/輸入腳)我們用一個範例來說明這兩個條件(圖三)，假設你打算在你的測詴系統上裝上5部量測儀器和5部激勵儀器，另外你的待測電路板最多不會超過120輸出入腳，那麼這個矩陣交換架構就出來了。
以上架構，我們通常稱做10*20矩陣，它表示你的測詴系統最多可以容納10部各式儀器，和最大可以測到120輸出入腳的電路板。
矩陣部份可以自己做，也可以到市面上購買現成的產品來組裝，如果自己做控制部份還是採用PC 週邊的8255卡，開關(Switch or Relay)則到電子材料行就可買到，利用打線板組裝，市面上現成的產品通常是用IEEE-488或VXI 來控制開關，一個完整的矩陣架構買下來，價錢也不便宜，所以買或自己做倒是值得評估的問題。
5.信號面板：就是所有各式信號集中在這裡，以方便待測電路板(UUT)聯接使用，這一部份看起來好像沒有什麼學問，其實它也是要花心思的地方，因為將來待測電路板(UUT)安裝是否容易、快速完全看這裡的設計了。
最花費作業時間的地方就是待測詴電路板的安裝了，在這裡我們並不詳談這部份，因為它是有相當的彈性空間，設計的好壞，見仁見智，沒有絕對的標準，總而言之，把握一個原則，以最省時的安裝為第一首要。
硬體架構談到這裡算是告一個段，從以上的介紹，或許會發現，類比測詴系統的硬體部份似乎沒有多大的技術，相關的儀器、矩陣電路買一《圖三 》買，組裝一下就成了，了不起再設計一個吸引人的外觀，把儀器和矩陣安裝在裡面就是了。
事實也是如此，全世界大多數的測詴系統製造公司都是不出這個模式，硬體對外採購，自己祇負責組裝和發展系統軟體－測詴語言。
所以測詴語言的好壞才是一個測詴系統能力的真正靈魂。
現在就來一窺如何設計一個測詴語言的奧妙了！首先從整個軟體架構開始。
五、測詴系統的軟體架構在談到系統的軟體架構之前，我們假設你已有了一個基本儀器控制觀念，也就是說你對IEEE488 BUS或VME BUS有相當程度的瞭解，因為在這裡，我們會專注的去討論如何發現測詴語言的奧秘。
至於IEEE488 BUS 或VME BUS是儀器廠商使用他們產品所訂的一套驅動標準，市面上己有相當的書籍去描述它們，就不在這裡討論。
至於發展測詴語言所常用的商業語言你至少需要熟悉一種，它可以是Pascal、C、Basic、Fortran等的任一種。
有了以上的基本需求後，我們就可以來討論軟體架構了，當然！對於相關的儀器的功能你也必需要有一定程度的熟悉。
1.設計的基本方針我們先用一個流程圖(圖四)來說明設計的前後次序。
總計是7個步驟，這其中以第一個步驟最為困難，因為一個測詴系統測詴能力高低、方便性，就完全看你第一個步驟是否制定得完整和嚴謹，每一家測詴系統製造公司拚技術的也是在這第一個步驟分出高下，至於後面的步驟則是完全根據第一個步驟發展。
