弹性检测作业指导书
弹性测试仪作业指导书

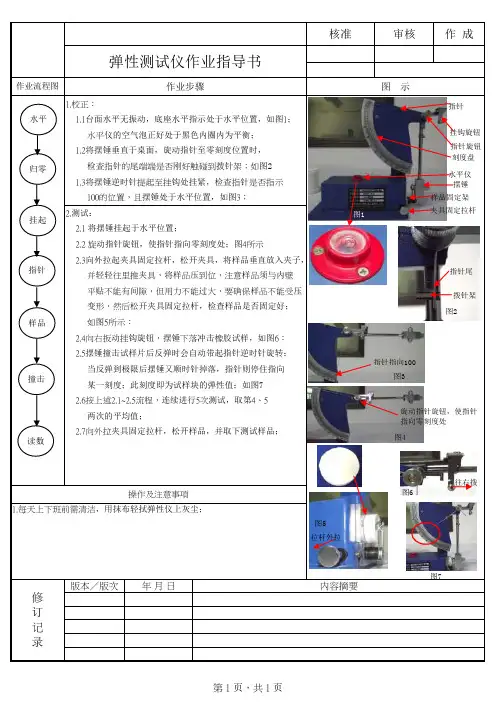

作 成1.校正：1.1台面水平无振动，底座水平指示处于水平位置，如图1；水平仪的空气泡正好处于黑色内圈内为平衡；1.2将摆锤垂直于桌面，旋动指针至零刻度位置时，检查指针的尾端端是否刚好触碰到拨针架；如图21.3将摆锤逆时针提起至挂钩处挂紧，检查指针是否指示100的位置，且摆锤处于水平位置，如图3；2.测试：2.1 将摆锤挂起于水平位置；2.2 旋动指针旋钮，使指针指向零刻度处；图4所示2.3向外拉起夹具固定拉杆，松开夹具，将样品垂直放入夹子，并轻轻往里推夹具，将样品压到位，注意样品须与内壁平贴不能有间隙，但用力不能过大，要确保样品不能受压变形，然后松开夹具固定拉杆，检查样品是否固定好；如图5所示：2.4向右扳动挂钩旋钮，摆锤下落冲击橡胶试样，如图6：2.5摆锤撞击试样片后反弹时会自动带起指针逆时针旋转；当反弹到极限后摆锤又顺时针掉落，指针则停住指向某一刻度；此刻度即为试样块的弹性值；如图72.6按上述2.1~2.5流程，连续进行5次测试，取第4、5两次的平均值；2.7向外拉夹具固定拉杆，松开样品，并取下测试样品；弹性测试仪作业指导书修订记录版本／版次年 月 日内容摘要作业流程图作业步骤图 示操作及注意事項1.每天上下班前需清洁，用抹布轻拭弹性仪上灰尘；核准审核水平归零挂起指针样品撞击读数摆锤样品固定架夹具固定拉杆挂钩旋钮 刻度盘 指针旋钮 指针水平仪 图1图2指针尾拨针架图3图4指针指向100旋动指针旋钮，使指针指向零刻度处 图5 图6图7拉杆外拉往右拨第 1 页，共 1 页。
金属弹性模量检测作业指导书

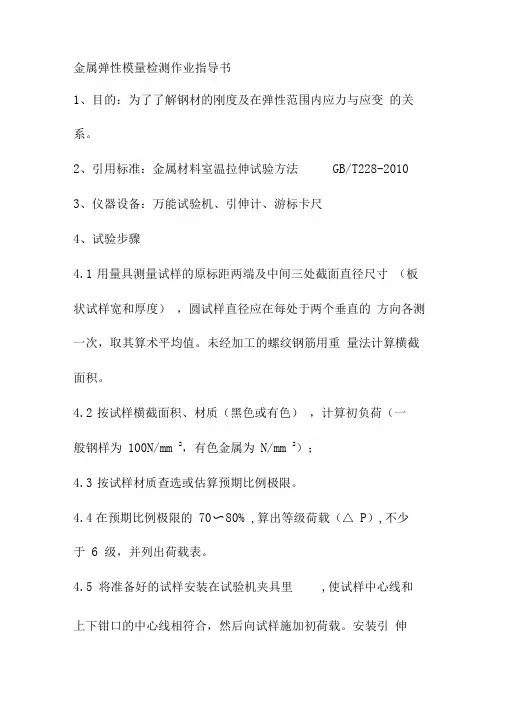

金属弹性模量检测作业指导书1、目的：为了了解钢材的刚度及在弹性范围内应力与应变的关系。
2、引用标准：金属材料室温拉伸试验方法GB/T228-20103、仪器设备：万能试验机、引伸计、游标卡尺4、试验步骤4.1用量具测量试样的原标距两端及中间三处截面直径尺寸（板状试样宽和厚度），圆试样直径应在每处于两个垂直的方向各测一次，取其算术平均值。
未经加工的螺纹钢筋用重量法计算横截面积。
4.2按试样横截面积、材质（黑色或有色），计算初负荷（一般钢样为100N/mm 2，有色金属为N/mm 2）；4.3按试样材质查选或估算预期比例极限。
4.4在预期比例极限的70〜80% ,算出等级荷载（△ P）,不少于6 级，并列出荷载表。
4.5 将准备好的试样安装在试验机夹具里,使试样中心线和上下钳口的中心线相符合，然后向试样施加初荷载。
安装引伸计，调整引伸指针零点，再反复向试样施加初荷载二倍的荷载2〜3次，并保持一定时间，退回至初荷载调整引伸计的零点。
4.6向试样均匀无冲击施加荷载，并续出各级荷载和该级荷载下的引伸计相对伸长值，记录于表格中。
4.7同一根试样反复测定三次。
求出E1，E2, E3。
一组试样为3根。
5、计算与评定5.1静弹性模量E按下试计算：理2E=式中：E--弹量模量（N/mm2）；△ P=分级荷载（KN ）;Le—引伸计标距（mm）;Fe—试样原横截面积（mm2）;△ l —相应于厶P时的伸长（mm）5.2计算示例5.2.1 钢样dO=10.1mm , Fe=80mm2, Le=50mm , K=1/1000mm，初级荷载P0=100 X 80=8000N (8KN )(钢样初始负荷为100N/mm 2)。
预期比例极度限荷载（70〜80%）L00PP 预= =50400KN5.2.2为便于计算取PP=50000KN (比例极限取值为aP=900N/mm2)5.2.3等级荷载△ P=50000-8000/6=7000N ( 7KN )5.2.4荷载表及测定结果计算：△ P=7000N , Le=50mm , Fe=80mm2 ,7000 6050 21.5x10-3105N/mm25.3结果评定：同一根试样须反复测定三次，求出E1、E2、E3,贝U E=1/3( E1+E2+E3)△ 1=21.5 x 10-3mm E= x =2.03 x。
弹簧检验作业指导书
弹簧检验作业指导书弹簧检验作业指导书1.0目的为来料检验人员明确弹簧品质质量要求，特制定此通用标准作为来料检验的标准，同时提供给供应商了解本公司的品质水平要求，加强品质管理。
2. 适用范围适用于本厂所有弹簧材料入厂时的检验。
3．权责单位3．1检验规范由品保单位制定，品保单位经理核准后发行。
3．2所制定之规格，如有修改时，须经原核准单位同意后修改之。
4.0检验依据4.1依据工程提供产品图纸进行检验。
4.2依据工程提供的产品样板进行检验。
4.3依据制定的检验标准以及相关的资料进行检验。
5.0检验标准5.1检验工具卡尺、工具显微镜、投影仪、点卡、刀片、3M600胶纸、RAC耐耐磨仪、硬度测试仪、酒精、棉布等。
5.2允收标准a. 外观按照MIL-STD-105E一般检验水准II抽样，AQL定为CRI=0、MAJ=0.65、MIN=1.0；b. 性能测试按照MIL-STD-105E特殊检验水准S-1抽样，AQL定为C=0；c. 尺寸按照MIL-STD-105E特殊检验水准S-3抽样，AQL定为C=0.5.3缺陷定义a. 缺陷（CRI）：产品功能完全失常或会导致使用者或操作者生命安全之缺陷。
b. 缺陷（MAJ）：产品部分功能、结构失常或严重的外观不良会导致客户拒收或抱怨的缺陷。
c. 缺陷（MIN）：产品明显的外观不良可能会导致客户抱怨或包装方面的缺陷。
5.4检验条件a. 光源：标准光源灯光；b. 检物表面与眼睛距离：30~40cm；c. 视线与被检物表面角度：45±15o；d. 检验时间：≤10S；e. 视力：裸视或矫正视力在1.0以上且无色盲。
6.0弹簧检验内容6.1外观检验：。
弹簧检测选配作业指导书
作业指导书弹簧检测选配目次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1.班前准备 (5)2.开工准备 (5)3.工序控制 (5)4.弹簧检测选配 (5)5.设备故障处置 (6)6.质量反馈处置 (6)7.完工要求 (7)四、工装设备、检测器具及材料 (8)一、作业介绍作业地点：检修车间钩缓检修间。
适用范围：适用于铁路货车车辆车钩支撑座弹簧检测选配作业。
上道作业：支撑座分解作业。
下道作业：支撑座组装作业。
人员要求：本岗位作业须由车辆钳工完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，上岗人员须持证上岗。
作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；完工进行整理，清扫场地。
二、作业流程示意图三、作业程序、标准及示范1. 班前准备按规定穿戴好劳动保护用品，参加班前点名会。
2. 开工准备按《工装设备、检测器具、工具及材料》清单检查工装工具、样板量具及材料状态，须齐全、良好。
发生异常情况时通知工长处理。
3. 工序控制检查弹簧分解完毕，弹簧型号符合；不符时，返回分解工序。
4.弹簧检测选配4.1外观检查4.1.1使用钢丝刷清除弹簧表面堆积杂物。
作业时注意佩戴防护眼镜，避免灰尘进入眼睛。
4.1.2目视检查弹簧无裂损。
裂损时报废，用白粉笔划“×”4.2.弹簧检测选配4.2.1将弹簧正位放置在工作平台上。
4.2.2用弹簧检测尺测量弹簧自由高度在233mm-243mm之间，超下限时更换，超上限时可每端同高配套使用，组装时同组3个支承弹簧高度差不大于2mm。
如图1所示图14.2.3检测支撑弹簧腐蚀深度不大于8%。
用弹簧检测量规dZ端测量弹簧腐蚀最大处圆钢直径，dZ端通过腐蚀最大处圆钢直径时弹簧腐蚀深度超限，超限时报废。
如图2所示图25. 设备故障处置工作者在设备点检和操作过程中，要注意观察设备状态，发现异常，立即停机检查处理，属于自修范围的故障由工作者处理。
59、高速铁路弹性吊索检查作业指导书
编号：版本号：高速铁路弹性吊索检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路弹性吊索检修作业指导书1 适用范围1.1 本作业指导书适用于高速铁路弹性吊索检测、全面检查保养。
1.2检测、检查保养周期：36个月。
2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函[2016]47号）2.5设计文件、设备说明书和安装图3 检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1使用手板葫芦作业时，要有防止滑脱的安全措施；4.2当车梯在曲线上或遇大风时，对车梯要采取防止倾倒的措施；当车梯在大坡道上时，要采取防止滑移的措施；4.3严禁使用工、机具抬升接触线，防止接触线产生硬点。
5 作业流程图1 弹性吊索检修作业流程图6 工具材料和人员要求表1 人员要求注：其他作业人员未一一列出。
表2 携带工具表3 材料准备7 作业内容及标准7.1 外观检查（1）弹性吊索状态无过松、过紧，无断股、散股、烧伤。
（2）弹性吊索线夹零配件齐全，无损伤、锈蚀。
（3）弹性吊索线夹螺栓由上向下穿，长螺栓一侧朝安装在田野侧，无紧偏现象。
沥青弹性恢复试验作业指导书(10.11)
文件编号ZY01-009-2008作业指导书(沥青弹性恢复试验)编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司（江苏省交通工程质量检测中心）目录1. 主要设备及开展项目2. 仪器设备操作规程3. 校准/试验工作程序及样品处置4. 试验操作过程5. 数据处理规定6. 测量不确定度报告7. 原始记录表格1．主要设备及开展项目主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级温控测力延度仪H-1060.5F 美国HUMBOLDT公司1500mm 1mm表2 开展检测项目开展检测项目项目名称分析方法方法来源测量范围允许误差范围沥青弹性恢复试验T0662-2000 JTJ052-2000 0-1500 mm -2．仪器设备操作规程2.1操作步骤(1)给延度仪水槽注水，打开仪器电源开关，设定仪器水槽温度并将仪器温度保温至试验温度±0.1℃。
(2)调节延度仪的拉伸速度为5cm±0.25cm/min。
(3)移动滑板使其指针正对标尺的零点。
(4)卸下试模取出试件,将试件两端的孔分别套到延度仪滑板及槽端固定板的金属柱上，按控制板上拉伸按钮开始拉伸。
(5)试验结束后取出试件，关闭仪器电源。
3．校准/试验工作程序及样品处置现场取样（委托送样）填写委托单→样品编号→样品区→下放通知单→从样品待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→对试验数据进行处理→填写仪器使用记录→对试验卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送4. 试验操作过程4.1试验准备4.1.1仪器有效性检查试验前先检查温控测力延度仪是否在检定有效期范围内。
如果使用有效期在范围内，可继续进行试验；如果不在范围内，通知设备管理员进行设备检定。
4.1.2仪器设备准备(1)检查温控测力延度仪是否正常启动，加热控温功能是否正常。
改性沥青弹性恢复率作业指导书
改性沥青弹性恢复率试验作业指导书一、作业目的：本方法测定热塑性橡胶类聚合物改性沥青的弹性恢复率,即测定用延度试验仪拉伸一定长度后的可恢复变形的百分率,评价其弹性恢复性能。
非经注明,试验温度为25℃,拉伸速率为(5±0.25)cm/min。
二、作业前准备、确定事项：仪器准备：1、试模:采用延度试验所用试模,但中间部分换为直线侧模,如下图,制作的试件截面积为1cm2。
弹性恢复试验用直线延度试模。
2、恒温水槽:能保持规定的试验温度,变化不超过0.1℃。
水槽的容积不小于10L,高度应满足试试件浸没深度不小于10cm,离水槽底部不少于5cm的要求。
3、延度试验机。
4、温度计：0℃～50℃，分度为0.2℃。
5、剪刀试验前准备工作：（1）检查温控测力延度仪是否正常启动加热控温功能是否正常。
设定水槽温度为试验温度如仪器能够正常启动温度能够控制在试验温度±0.1℃范围内则在温控测力延度仪使用记录“使用前”一栏中填写“正常”若不能正常使用则在“使用前”一栏中填写“故障”并填写温控测力延度仪设备台账和设备维修单通知设备管理员进行维修。
(2) 设定恒温水浴温度为试验温度检查控温精度是否满足要求。
若不能正常使用则填写恒温水浴设备台账和设备维修单通知设备管理员进行维修。
(3) 设定烘箱温度170℃±10℃。
(4) 烘箱预热道路石油沥青140℃±5℃改性沥青170℃±10℃。
(5) 样品带盖置烘箱中加热至充分流动并用玻璃棒搅拌均匀。
三、标准依据：《公路工程沥青及沥青混合料试验规程》JTG E20-2011 T0662-2011。
四、作业流程：1取小样来回数次倒入试模样品略高出试模如右图2试模底板贴上样品标签置室温下冷却35分钟。
3将试样放入达到试验温度±0.1℃的水浴中保温30分钟。
4取出试样进行刮模刮模时控制好刮刀温度由中间向两边用热刮刀刮平试样。
5试样刮模后放入水浴中继续保温1.5h。
水泥混凝土抗弯拉弹性模量试验作业指导书
5.试验步骤：
具体试验步骤依据《公路工程水泥及水泥混凝土试验规程JTG E30-2005》T0559-2005方法进行试验。
6.试验结果整理
6.1混凝土抗弯拉弹性模量Ef按简支梁在三分点各加荷F0.5/2的跨中挠度公式反算求得:
6.33个试件中如有一个断裂面位于加荷点外侧，则混凝土抗弯拉强度按另外两个试件的试验结果计算。如果这两个测值的差值不大于这两个测值中较小值的15%，则以两个测值的平均值为测试结果，否则结果无效。
6.4如果有两个试件均出现断裂面位于加荷点外侧，该组结果无效。
6.5结果计算精确至100 MPa；
7.试验报告： 原材料的品种、规格和产地以及混凝土配合比； 试验日期及时间； 仪器设备名称、型号及编号； 环境温度和湿度； 执行标准； 抗弯拉模量； 断裂位置 要说明的其他内容。
4.1仪器设备：
序号
名称
使用要求
1
压力机
应符合T0558的规定。
2
抗弯拉试验装置
应符合T0558的规定。
3
千分表
分度值为0.001mm,0级或1级。
4
千分表架
金属框架。
5
其它试验仪器
毛玻璃片、502胶水、平口刮刀、丁字尺、直尺、钢卷尺、铅笔等。
4.2试样准备：
4.2.1试件尺寸符合T0551中表T0551-1的规定，同时在试件长向中部1/3区段内表面不得有直径超过5mm、深度超过2mm的孔洞。
8.试验注意事项：
8.1试件至试验龄期，自养护室取出试件，用湿布覆盖，避免湿度发生变化。
8.2断面位置在试件断块短边一Байду номын сангаас的底面中轴线商量得。
