智慧排水之在线监测体系构建
智慧水务在线监测系统设计设计方案
智慧水务在线监测系统设计设计方案设计方案：智慧水务在线监测系统一、方案背景随着经济的快速发展和人口的增长，水资源问题逐渐引起人们的关注。
为了合理利用和管理水资源，提高水资源利用效率和水环境保护水平，需要建立一个完善的水务在线监测系统。
该系统将通过感知技术、通信技术、云计算技术等手段，实现对水资源的实时监测、分析、评估和预警，为水务管理者提供科学决策依据，同时也能够让广大公众了解水资源的状况，提高公众的环保意识。
二、系统架构智慧水务在线监测系统由传感器网络、数据传输通道、数据处理平台和前端展示平台构成。
1. 传感器网络：通过在不同地点安装各类传感器，实时采集水资源相关的数据，包括水位、水质、水温、水压等信息。
传感器网络可以通过有线或无线方式连接到数据传输通道。
2. 数据传输通道：负责将传感器采集到的数据传输到数据处理平台。
数据传输通道可以使用有线网络、无线网络或传统通信方式，保证数据的及时性和可靠性。
3. 数据处理平台：数据处理平台是核心部分，负责对传感器采集到的数据进行处理、存储、分析和展示。
数据处理平台可以使用云计算技术，实现大规模数据的实时处理和存储。
同时，数据处理平台还可以通过数据挖掘和机器学习算法，对数据进行分析，提取出有价值的信息，为水务管理者提供决策支持。
4. 前端展示平台：通过前端展示平台，将数据处理平台提取出的信息以直观的方式展示给水务管理者和公众。
前端展示平台可以使用网页、移动应用等形式，支持实时监测、可视化显示、数据查询、预警推送等功能。
三、核心功能智慧水务在线监测系统的核心功能包括数据采集与传输、数据处理与分析、决策支持与预警、信息展示与共享。
1. 数据采集与传输：通过传感器网络，实时采集水资源相关的数据，并通过数据传输通道将数据传输到数据处理平台。
数据传输通道需要保证数据的及时性、完整性和准确性。
2. 数据处理与分析：数据处理平台需要对传感器采集到的数据进行处理、存储、分析和挖掘。
智慧排水监测平台整体解决方案
展望
随着技术的不断发展和应用场 景的不断扩大，智慧排水监测 平台整体解决方案将会得到更 广泛的应用。
在未来，该平台将会结合物联 网、大数据、人工智能等技术 ，实现更加智能化、高效化的 监测和管理。
异常检测
通过算法识别数据中的异常点，进行实时监 测和预警。
分类与聚类
根据数据特征进行分类或聚类，发现数据的 内在规律和关联。
预测性分析
利用数据模型预测未来的可能性，为决策提 供数据支持。
数据处理流程
01
数据采集
通过传感器、网络等途径收集数 据，并进行预处理和清洗。
数据转换
对数据进行格式转换、压缩、解 压缩等操作，以满足分析需求。
智慧排水监测平台的数据存储方案选用具备高效、可扩展和安全特点的存储设备。采用分布式存储架 构，确保数据存储的高可用性和可扩展性。同时，通过数据备份和容灾技术，保障数据的安全性。针 对关键数据，采取加密存储措施，防止数据被非法访问或篡改。
04
数据分析及处理
数据分析方法
趋势分析
通过对历史数据的分析，判断未来可能的发 展趋势，为决策提供依据。
。
数据传输与存储
通过无线网络将数据传输到云平台进 行存储和分析，同时提供实时数据展
示。
数据采集频率
每个监测点每10分钟采集一次数据， 包括水位、流量、水质等信息。
监测效果
实时监控城市排水系统的运行情况， 及时发现和解决潜在问题，提高排水 系统的稳定性和可靠性。
应用案例二：工业园区排水监测
监测点分布
业务应用
将数据分析结果应用于实际业务场景，提升业务价值和竞争力。
智慧城市综合排水系统建设方案
智慧城市综合排水系统的建设需要大 量的资金和技术支持，但是目前资金 和技术方面的支持还远远不能满足实 际需求。因此，需要加强政策支持和 市场引导，鼓励企业和社会资本的参 与，推动智慧城市综合排水系统的快 速发展。
07
参考文献
参考文献
张三. "智慧城市综合排水系统的研究与实践" 中国城市规划学会. 2020
研究不足与展望
当前的研究主要集中在智慧城市综合 排水系统的理论分析和案例介绍上， 缺乏对实际建设过程中遇到的问题和 解决方案的深入研究。因此，需要加 强实际操作层面的研究，为智慧城市 综合排水系统的建设提供更加具体、 实用的指导。
智慧城市综合排水系统的建设涉及到 多个领域和部门，需要跨学科的合作 和协调。目前，相关领域的合作机制 和协调平台尚不完善，需要加强跨学 科的研究和合作，促进各方的交流与 合作。
该层主要负责将处理后的结果进行应用，包 括对排水系统的运行控制、水质监测、防汛 指挥等功能。
功能模块设计
排水监控模块
该模块主要负责对排水系统的运行状态进行实时 监控，包括对水泵的运行状态、水位等信息进行 实时监测。
报警预测模块
该模块主要负责对水位、水质等关键指标进行预 测，当预测结果超过设定阈值时，自动触发报警 功能。
对城市排水系统进行全 面调研，包括现状、排 水量、排水设施状况等 ，根据调研结果制定建 设方案和实施计划。
设计与方案制 定
根据调研结果，对排水 系统进行优化设计，制 定综合排水系统建设方 案，包括排水管道、泵 站、污水处理厂等设施 的建设和改造计划。
资金筹措与预 算
制定资金筹措方案和预 算，明确建设投资来源 和费用预算，确保建设 方案的实施。
案例2
某城市在智慧城市综合排水系统建设方案的实施过程中，注重科技创新和环 保理念。通过采用先进的污水处理技术和节能设备，该城市的排水水质得到 了显著改善，减少了环境污染和资源浪费。
排水泵站的智能化监控系统设计
排水泵站的智能化监控系统设计随着城市化进程的不断加快和城市建设的不断推进，城市排水工程也显得越来越重要。
城市排水泵站的建设可以大幅度提高城市排水系统的运行效率，缓解城市排水系统的负荷，减少城市水灾。
但是随着城市规模的不断扩大和排水泵站数量的不断增多，传统的排水泵站管理方式已经不能适应现代城市排水工程的需要。
智能化监控系统的引入将有助于提高排水泵站的安全性、运行效率和管理水平。
本文将探讨排水泵站的智能化监控系统的设计，包括技术实现和系统架构。
技术实现智能化监控系统的设计基于计算机技术、网络通信技术和传感器技术。
其中最重要的是传感器技术。
1. 压力传感器：安装在排水管道中，能够实时监测管道中的水位、流量和压力等基本参数，并将数据传输到智能化监控系统中，供管理人员实时监测和管理。
2. 温湿度传感器：安装在泵站室内，能够实时监测室内的温度、湿度等参数，并将数据传输到智能化监控系统中，为管理人员提供良好的工作环境。
3. 气体传感器：能够实时监测泵站内的有毒气体浓度，如果浓度超过安全标准，监控系统就会及时报警，并采取措施以确保泵站的安全。
系统架构智能化监控系统的设计是由数据采集系统、数据处理系统、数据传输系统和数据库系统以及人机交互的终端系统组成。
其中，数据采集系统负责采集排水泵站中的各种参数和数据，数据处理系统负责将采集的数据进行处理和分析，数据传输系统负责将处理后的数据传输到指定的设备或人员，数据库系统负责将历史数据储存到数据库中，人机交互终端系统则负责人员与系统的交互。
在系统架构中，可将排水泵站分为智能中心和分散节点。
智能中心为数据处理和传输系统，拥有多个显示屏、操作工位、报警器等，可以实时显示排水泵站的各种运行参数和状态信息。
分散节点则包括传感器、监测设备和执行器等，用于实时采集、监测和控制排水泵站的各种运行参数和状态信息。
智能化监控系统的优势排水泵站的智能化监控系统可以有效提高排水系统的安全性和管理水平。
智慧水务和智慧排水系统设计方案
智慧水务和智慧排水系统设计方案智慧水务和智慧排水系统设计方案随着城市化进程的不断加快，水资源管理和排水系统的可持续发展变得越来越重要。
智慧水务和智慧排水系统的设计方案能够有效地管理和优化城市水资源和排水系统，提高水资源利用效率，减少排水污染，保护环境。
下面将详细介绍智慧水务和智慧排水系统的设计方案。
1. 智慧水务系统设计方案智慧水务系统的设计方案主要包括以下几个方面：1.1 水资源监测与管理通过安装水质传感器、水位传感器、流量传感器等监测设备，实时监测水源地、水库、水管网等水资源的水质和水量情况。
利用物联网技术将监测数据传输到云端，并利用人工智能算法进行分析和预测，及时发现异常情况并采取相应措施。
1.2 水资源调度与优化利用物联网技术和人工智能算法，根据监测数据和需求预测，进行水资源调度和优化。
通过智能控制阀门、水泵等设备，实时调节供水量和压力，保证用户正常用水的同时，最大限度地减少水资源的浪费。
1.3 用户用水管理通过智能水表和用户监测装置，实时监测用户的用水情况，包括用水量、用水时间、用水设备等。
通过云端平台对用户的用水数据进行分析和统计，提供用水报告、用水建议等服务，帮助用户合理用水，节约水资源。
1.4 应急响应与管理建立智能水务应急响应系统，通过实时监测和分析，提前预警并快速响应水质、水量等异常情况。
利用物联网技术和人工智能算法，及时调整水源地、水泵、水厂等设备的运行模式，保证供水安全。
2. 智慧排水系统设计方案智慧排水系统的设计方案主要包括以下几个方面：2.1 排水管网监测与管理通过安装压力传感器、流量传感器等监测设备，实时监测排水管网的压力、流量等参数。
利用物联网技术将监测数据传输到云端，并利用人工智能算法进行分析和预测，及时发现管网漏损、堵塞等问题，并采取相应措施。
2.2 雨水污水分流管理通过建立智能分流系统，将雨水和污水进行有效分流，减轻污水处理厂的负担。
利用物联网技术和人工智能算法，根据雨水量、污水量等参数，智能控制分流阀门等设备，实现雨水和污水的自动分流。

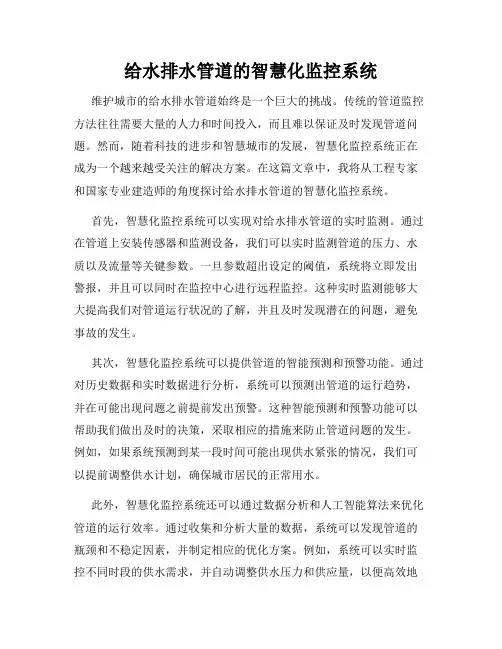

给水排水管道的智慧化监控系统
给水排水管道的智慧化监控系统维护城市的给水排水管道始终是一个巨大的挑战。
传统的管道监控方法往往需要大量的人力和时间投入，而且难以保证及时发现管道问题。
然而，随着科技的进步和智慧城市的发展，智慧化监控系统正在成为一个越来越受关注的解决方案。
在这篇文章中，我将从工程专家和国家专业建造师的角度探讨给水排水管道的智慧化监控系统。
首先，智慧化监控系统可以实现对给水排水管道的实时监测。
通过在管道上安装传感器和监测设备，我们可以实时监测管道的压力、水质以及流量等关键参数。
一旦参数超出设定的阈值，系统将立即发出警报，并且可以同时在监控中心进行远程监控。
这种实时监测能够大大提高我们对管道运行状况的了解，并且及时发现潜在的问题，避免事故的发生。
其次，智慧化监控系统可以提供管道的智能预测和预警功能。
通过对历史数据和实时数据进行分析，系统可以预测出管道的运行趋势，并在可能出现问题之前提前发出预警。
这种智能预测和预警功能可以帮助我们做出及时的决策，采取相应的措施来防止管道问题的发生。
例如，如果系统预测到某一段时间可能出现供水紧张的情况，我们可以提前调整供水计划，确保城市居民的正常用水。
此外，智慧化监控系统还可以通过数据分析和人工智能算法来优化管道的运行效率。
通过收集和分析大量的数据，系统可以发现管道的瓶颈和不稳定因素，并制定相应的优化方案。
例如，系统可以实时监控不同时段的供水需求，并自动调整供水压力和供应量，以便高效地满足不同的用水需求。
这种优化能够降低能源消耗和运营成本，提高管道的运行效率和可靠性。
最后，智慧化监控系统可以提供管道的远程操作和管理功能。
通过互联网和无线通信技术，操作人员可以在监控中心远程控制和管理管道系统。
这种远程操作和管理功能可以实现对管道的远程开关和调节，以及对管道设备的远程维护和故障排除。
这样就可以大大减少人力投入和时间成本，提高操作效率和响应速度。
综上所述，给水排水管道的智慧化监控系统是一种创新的解决方案，可以实现对管道的实时监测、智能预测和预警、优化运行效率以及远程操作和管理。
科技成果——智慧型市政排水管网水体在线监测分析系统
科技成果——智慧型市政排水管网水体在线监
测分析系统
成果简介
该系统包括感知层（硬件设备安装）、网络层（数据的收集、回传和交互）、应用层（服务平台搭建和数据分析、处理）和信息发布层（客户端），通过在高密度聚乙烯缠绕结构壁B型管内安装各种在线监测设备、视频监控设备，在管道下方铺设感温光缆，收集管道设备运行信息、雨污水水体数据及排水视频图像，并监测管道泄漏情况。
水质监测数据采集器，泄漏监测数据采集器和视频信号采集模块将以上数据通过4G网络上传到网络层，再由网络层传输到智慧排水管网监控平台。
智慧管网监控平台的数据库服务器和业务应用模块对数据进行分析，并存储到云平台，通过对数据进行真伪筛选、模式识别、建模分析等相关操作，实现移动终端应用、动态报警管控、排水管网水体监测和数据统计分析等。
该系统可克服管道恶劣环境条件，实现市政排水管道密闭空间COD、氨氮、总磷、悬浮物（SS）、溶解氧（DO）、电导率、浊度、pH、流量、液位、温度等雨污水指标在线监测。
应用情况
河北省辛集市辛兴街黑臭水体改造段，监测总长度为2公里，在线监测指标包括COD Cr、氨氮、悬浮物（SS）、浊度、溶解氧（DO）、pH、流量、电导率、液位、温度等，而且能实时视频监控管道雨污水排放情况，形成城市排水一张网、一张图。
智慧监测体系建设方案设计
智慧监测体系建设方案设计智慧监测体系是一种基于物联网和大数据技术的智能化监测方法，可以帮助企业实现对生产过程、环境以及设备运行等方面的实时监测和数据分析，提高生产效率、降低成本和风险。
以下是智慧监测体系建设方案设计：一、需求分析1. 了解企业的生产过程、设备、环境等方面的情况，明确建设智慧监测体系的目标和应用场景。
2. 分析监测的数据类型、采集周期、存储要求等方面的需求，包括传感器、数据传输协议、数据中心的建设方式等。
3. 根据产品质量、环保、安全、运维等方面的要求，制定监测指标和阈值，以及应对异常情况的预案。
二、系统设计1. 数据采集：根据需求分析，选择相应的传感器、仪器设备，构建环境、设备和生产过程等方面的实时监测系统，实现数据采集、传输、存储、展示和分析。
2. 数据传输和处理：根据采集数据类型和需求，选择相应的协议和通讯方式，构建数据传输和处理系统，保障数据的即时性、准确性和可靠性。
3. 数据存储和管理：定期备份和归档监测数据，建立监测数据管理系统，实现数据的存储、查询、分析和报表生成。
4. 数据分析和决策支持：根据监测数据分析，形成生产、环保、安全等方面的评估结果，为决策提供依据。
5. 安全保障：对监测系统进行安全评估和加固，设立访问控制和权限管理机制，实现监测数据的保密性、完整性和可用性。
三、系统部署1. 确定监测设备、服务器、存储设备的布局和配置方案，合理规划网络拓扑和数据流向。
2. 部署数据采集、传输和处理系统，保证设备正常运行和数据的顺畅传输。
3. 部署数据中心，完成数据存储和管理系统的搭建和调试，确保数据的安全和完整。
4. 完成数据分析和决策支持功能的定制和开发，使得监测数据能够转化为可视化的信息，为运营和决策提供支持。
5. 实施安全保障措施，配置网络安全设备和防火墙，建立安全监视和响应机制，确保系统运行的安全可靠。
四、系统运营和维护1. 对监测设备进行定期维护和保养，以保证其正常、稳定运行，减少故障率。
