电机学第一次测验题
电机学考试题+参考答案
电机学考试题+参考答案一、判断题（共100题，每题1分，共100分）1.异步电动机在额定运行时效率较高。
（）A、正确B、错误正确答案：A2.电机和变压器常用的铁心材料为软磁材料。
()A、正确B、错误正确答案：A3.通常同步调相机都工作于过励状态，以便从电网吸收容性无功功率，改善电网功率因数。
（）A、正确B、错误正确答案：A4.增大异步电动机电源电压，电磁转矩增大，有功功率增大，异步电动机的功率因数升高。
（）A、正确B、错误正确答案：B5.铁磁材料在初始磁化阶段内磁场随外磁场变化较快。
()A、正确B、错误正确答案：B6.当交流电源电压加到变压器的一次绕组后，在变压器铁芯中产生的交变磁通将分别在一次侧绕组和二次侧绕组中产生感应电动势A、正确B、错误正确答案：A7.变压器的空载电流又称为励磁电流，主要作用是建立磁场，同时还提供铁芯损耗。
()A、正确B、错误正确答案：A8.异步电动机采用变比为2的自耦变压器起动，起动电流变成直接起动时的1/4。
（）A、正确B、错误正确答案：B9.并网运行的同步发电机在撤掉原动机后，转速会先下降后在升高至同步逮。
（）A、正确B、错误正确答案：A10.电动机的电磁转矩与电源电压的平方成正比。
（）A、正确B、错误正确答案：A11.同步发电机的内功率因数角由负载性质决定。
（）A、正确B、错误正确答案：B12.变压器的电压比是指一、二次绕组的额定线电压之比。
()A、正确B、错误正确答案：A13.凸极同步发电机和隐极同步发电机的电磁功率计算公式是相同的。
（）A、正确B、错误正确答案：B14.深槽和双笼型异步电动机运行性能和普通笼型异步电动机相比，起动性能好，运行性能相同。
（）。
A、正确B、错误正确答案：B15.采用短距与分布绕组的方法我们就能够获得最理想的电动势。
（）A、正确B、错误正确答案：B16.同步发电机的励磁系统只起调压作用。
（）A、正确B、错误正确答案：B17.产生磁通的载流线圆称为励磁绕组，励磁绕组中的电流称为肠酸单施，…能端出可以是交准，直流的酸电流产生磁场为值定磁场，交流肠磁电流产生硬场为文发磁场。
电机学试题分解
《电机学》试卷（A1）班级 姓名 座号 得分一、填空题（总共40分）1（3分）、四极交流电动机电枢有36槽，则槽矩角大小应为 40 （电角度），每极每相槽数q= 3 槽，极距τ= 9 槽。
2（2分）、单层绕组的特点 ；根据端线连接不同，单层绕组可分为 链式 、 交叉式 、 同心式 三种绕组型式。
3（5分）、三相对称绕组通入三相对称电流i A =2Isin ωt ，i B =2Isin （ωt+120˚），i C =2Isin （ωt-120˚），合成磁动势的性质是 ，转向是从 的绕组轴线转向 转向。
若f=πω2=50Hz,电机是六极的，磁动势转速n 1= r/min , ωt=120º瞬间，磁动势最大幅值在 轴线处。
4、（2分）、水轮发电机的转速低、极数多，转子采用 结构；汽轮发电机的转速高、极数少，转子采用 结构。
5（3分）、同步电机电枢反应的性质取决于负载电流的大小和 ，当I 滞后E O 900（ψ=900）时，产生 电枢反应，对磁极磁动势起 作用。
6（2分）、同步发电机投入电网并联运行，若要改变同步发电机输出的有功功率应调节 ，若要改变同步发电机输出的无功功率应调节 。
7（3分）、同步发电机对称运行时的主要变量有 、 、 三种。
8（2分）、同步发电机带感性负载运行时，端电压随负载电流增大而 ， 其原因是 。
9（3分）、三相感应电动机电磁转矩Tem 与电压U 1的关系是 ,三相感应电动机转子回路电阻增大时，最大电磁转矩 （不变、增大、减小），起动转矩 （不变、增大、减小）。
10（4分）、一台四极感应电动机，P N =28KW ，U N =380V ，COS ФN =0.88， ηN =90%，定子为Δ接法，则额定电流I 1N = A ，；直接起动时，起动电流Ist Δ=6I 1N ，则Y--Δ起动时，起动电流Ist Y = A 。
11（4分）、一台50Hz ，八极三相感应电动机，额定转差率S N =0.04，则额定转速n N = 转/分；若n=700转/分，则电动机处于 运行状态。
电机学第一次测验题答案
2010－2011学年度第1学期 电机学第一次测验题答案及评分标准1、有一台三相变压器，额定容量kVA S N 10000=，额定电压12/35/10.5N N U U kV kV =，d Y ,联接，试求：（1）这台变压器一次、二次侧的额定线电压、相电压及额定线电流和相电流；（2）若负载的功率因数为0.85（滞后），则这台变压器额定运行时能带多少有功负载？输出无功功率又是多少？（15分）解：（1）135=N U kV ，2105=N U .kV；12021φ==N U .kV ，22105φ==N N U U .kV（4分）。
3116496===N S I .A （２分）；32100001054986⨯===N S I .A （２分）； 1216496φ==N N I I .A （１分）；231746φ==N I I .A （１分）； （２）310000100858500==⨯⨯=P S cos .kW ϕ（２分）；()331000010085100001005275270==⨯⨯=⨯⨯=P S sin arccos ..kVar ϕ（３分）。
2、一台三相变压器的额定数据如下：10000N S kVA =,12100006300N NU UV V =,一、二次绕组为星形、三角形联结，已知空载损耗0 4.9p kW =,短路损耗15kN p kW =。
求： （1）当该变压器供给额定负载且cos 0.8ϕ=（滞后）时的效率； （2）当负载cos 0.8ϕ=（滞后）时的最高效率； （3）当负载cos 1.0ϕ=时的最高效率；（15分）解：（１）2022120222022021114900150001997536300529108490015000++=-=-=-+++++=-=⨯⨯⨯++∑*Fe C ukN*Fe C u kNpp p p I p P m U I cos p p m U I cos p I p .%..ηϕϕ（５分）；（２）20572===*I .，3220224900119988210000100824900⨯=-=-=+⨯⨯+⨯m ax *N p .%S I cos p .ηϕ（５分）；（３）20572===*I .，32202249001199902210000101024900⨯=-=-=+⨯⨯+⨯m ax *N p .%S I cos p .ηϕ（５分）。
电机学考试试题答案
电机学考试题答案一、（每空1分，共25分）1.分相式、罩极式2.电磁感应，磁通3.空载运行、提高功率因数4.他励、并励、串励、复励5. 6、2、0306.低7.绕线型8.相反9.电枢串电阻起动、降压起动10.理想空载转速 11.最大电磁转矩和额定转矩之比 12.1/3 13.彼此独立 14、U>E 、U<E15、P 二、（共15分，每小题1分） 1.× 2×. 3.√ 4.× 5.× 6.√ 7.× 8.√ 9. √ 10.× 11.× 12.× 13.√ 14.× 15.√三、(每小题5分共20分)1、空载实验的目的是测定空载电流0I 、空载损耗0p ，求得变压器的变比k 和励磁参数 m m m Z x r 、、（4分）2、（1）制动转矩与直流励磁电流的平方成正比，增大直流励磁电流可增大制动转矩，提高制动效果。
（2）在转子电路中接入适当的制动电阻，可得到足够大的制动转矩，提高制动效果。
（4分）3、（1）Y ，ｄ1 （2）Y ，ｙ0 （4分）4、(1)、各台变压器的一、二次额定电压应相等(即变比相同)；(2)、各变压器的联接组相同；(3)、各台变压器的阻抗电压相等。
其中各变压器的联接组相同这一条是必须严格遵守的。
5、答：在启动瞬间，电动机的转速ｎ＝0，反电动势E ａ＝0，启动瞬间电枢电流a N a R U I ，由于电枢电阻a R 很小，在a R 上加上额定电压N U ，必然产生过大的电枢电流，造成严重的后果。
所以，直流电动机不允许全压直接起动。
采用电枢串电阻启动和降低电源电压启动（4分）四、(每小题2分，共20分)1、D 。
2、B ；3、A4、D 。
5、D6、C7、D8、B9、C 10、C五、（共20分、每小题10分）1、136.01500225.06.68220=⨯-=-=ΦNa N N N e n R I U C （2分） （1）min /10006.68136.01225.0136.0220r I C R R C U n a N e c a Ne N=⨯+-=Φ+-Φ= （3分） （2）a Ne aN e I C R C U n Φ-Φ=（3分） 6.68136.0225.0136.0750⨯-=UV U 118=（2分）2、A Cos U P I NN N N N 7.539.088.038032800031=⨯⨯⨯=Φ=η（2分） m N n P T N NN .4.18414502800055.955.9===（2分） A I K I I N I KN qY 1007.536.5313131=⨯⨯===（3分） m N T K T T N T KN qY .76.734.1842.1313131=⨯⨯===（3分）。

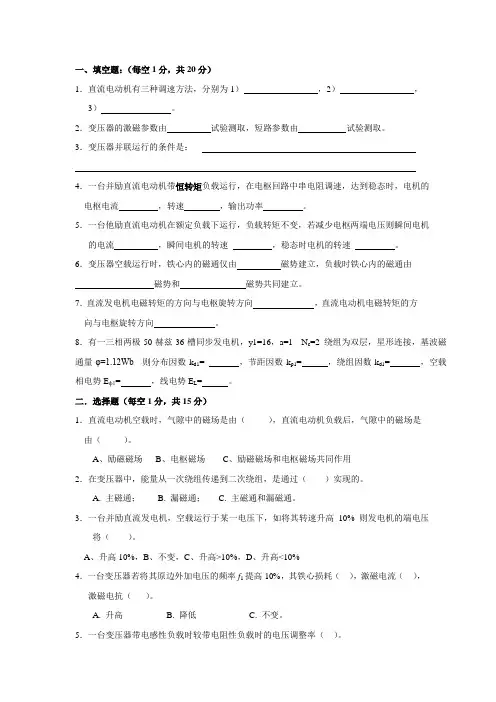

电机学试卷1附答案
一、填空题：（每空1分，共20分）1．直流电动机有三种调速方法，分别为1），2），3）。
2．变压器的激磁参数由试验测取，短路参数由试验测取。
3．变压器并联运行的条件是：4．一台并励直流电动机带恒转矩负载运行，在电枢回路中串电阻调速，达到稳态时，电机的电枢电流，转速，输出功率。
5．一台他励直流电动机在额定负载下运行，负载转矩不变，若减少电枢两端电压则瞬间电机的电流，瞬间电机的转速，稳态时电机的转速。
6．变压器空载运行时，铁心内的磁通仅由磁势建立，负载时铁心内的磁通由磁势和磁势共同建立。
7．直流发电机电磁转矩的方向与电枢旋转方向，直流电动机电磁转矩的方向与电枢旋转方向。
8．有一三相两极50赫兹36槽同步发电机，y1=16，a=1 N c=2 绕组为双层，星形连接，基波磁通量φ=1.12Wb 则分布因数k d1= ，节距因数k p1= ，绕组因数k d1= ，空载相电势Eф1= ，线电势E L= 。
二．选择题（每空1分，共15分）1．直流电动机空载时，气隙中的磁场是由（），直流电动机负载后，气隙中的磁场是由（）。
A、励磁磁场B、电枢磁场C、励磁磁场和电枢磁场共同作用2．在变压器中，能量从一次绕组传递到二次绕组，是通过（）实现的。
A. 主磁通；B. 漏磁通；C. 主磁通和漏磁通。
3．一台并励直流发电机，空载运行于某一电压下，如将其转速升高10% 则发电机的端电压将（）。
A、升高10%，B、不变，C、升高>10%，D、升高<10%4．一台变压器若将其原边外加电压的频率f1提高10 ，其铁心损耗（），激磁电流（），激磁电抗（）。
A. 升高B. 降低C. 不变。
5．一台变压器带电感性负载时较带电阻性负载时的电压调整率（）。
A. 大；B. 小；C. 相同。
6．变压器一次绕组接额定电压，二次绕组的输出电压高于额定电压，其负载性质是（ ）。
A. 纯阻负载；B. 容性负载；C. 感性负载。
7．一台并励直流电动机若改变电源极性，则电机的转向（ ），换向极极性（ ）。

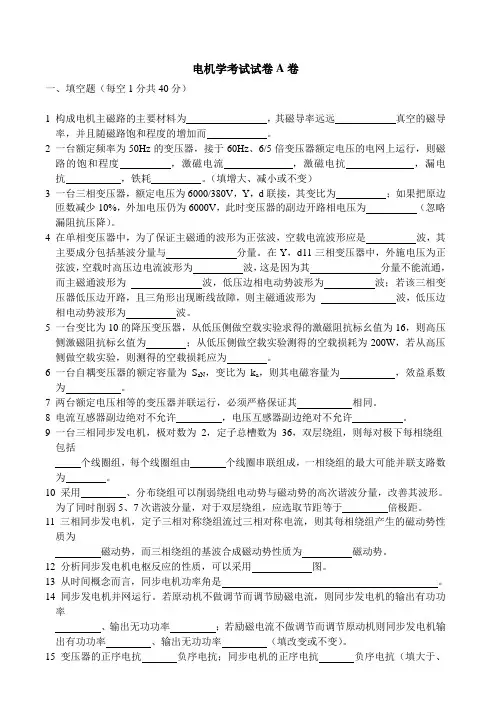

电机学-考试试卷及答案四套
电机学考试试卷A卷一、填空题（每空1分共40分）1 构成电机主磁路的主要材料为，其磁导率远远真空的磁导率，并且随磁路饱和程度的增加而。
2 一台额定频率为50Hz的变压器，接于60Hz、6/5倍变压器额定电压的电网上运行，则磁路的饱和程度，激磁电流，激磁电抗，漏电抗，铁耗。
（填增大、减小或不变）3 一台三相变压器，额定电压为6000/380V，Y，d联接，其变比为；如果把原边匝数减少10%，外加电压仍为6000V，此时变压器的副边开路相电压为（忽略漏阻抗压降）。
8 电流互感器副边绝对不允许，电压互感器副边绝对不允许。
9 一台三相同步发电机，极对数为2，定子总槽数为36，双层绕组，则每对极下每相绕组包括个线圈组，每个线圈组由个线圈串联组成，一相绕组的最大可能并联支路数为。
10 采用、分布绕组可以削弱绕组电动势与磁动势的高次谐波分量，改善其波形。
为了同时削弱5、7次谐波分量，对于双层绕组，应选取节距等于倍极距。
11 三相同步发电机，定子三相对称绕组流过三相对称电流，则其每相绕组产生的磁动势性质为磁动势，而三相绕组的基波合成磁动势性质为磁动势。
12 分析同步发电机电枢反应的性质，可以采用图。
13 从时间概念而言，同步电机功率角是。
14 同步发电机并网运行。
若原动机不做调节而调节励磁电流，则同步发电机的输出有功功率、输出无功功率；若励磁电流不做调节而调节原动机则同步发电机输出有功功率、输出无功功率（填改变或不变）。
15 变压器的正序电抗负序电抗；同步电机的正序电抗负序电抗（填大于、小于或等于）。
二、作图题（共30分）1 做出单相变压器在副边短路情况下的“T ”型等效电路，标注其电阻、电抗参数，并说明其物理意义。
（10分）2 指出下图所示三相变压器各相原副绕组同名端，并做相量图判断其联接组标号。
（10分）3 一台并联于无限大电网的隐极同步发电机，调节其励磁电流而原动机不做调节，做出此时的电动势相量图并标明电枢电流和励磁电动势相量的末端变化轨迹（忽略电枢电阻与饱和）。
(完整版)电机学模拟试题1(含答案)
电机学模拟试题一一、单项选择题1、一台变比为k ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那么原边的励磁阻抗标幺值是（ ）。
（Ａ）１６； （Ｂ）１６００； （Ｃ）０.１６。
2、三相变压器二次侧的额定电压是指原边加额定电压时二次侧的（ ）电压。
A 空载线 B 空载相 C 额定负载时的线3、某三相交流电机定子槽数为36，极对数为3，双层短距分布绕组相邻两槽内导体基波电动势的相位差α为（ ）。
（A ）15°； （B ）30°； （C ）45°； （D ）60°。
4、单相绕组的基波磁势是（ ）。
(A) 恒定磁势； （B ）脉振磁势； （C ）旋转磁势。
5、同步发电机稳态运行时，若所带负载为感性80.cos =ϕ，则其电枢反应的性质为（ ）。
（A ）交轴电枢反应； （B ）直轴去磁电枢反应；（C ）直轴去磁与交轴电枢反应； （D ）直轴增磁与交轴电枢反应。
二、填空题1、变压器主要结构部件是（ ）和（ ）。
2、一台单相变压器，低压侧加100V ，高压侧开路时，测得A I 20=，W P 200=；当高压侧加400V ，低压侧开路，测得=0I （ ）A ，=0P （ ）W 。
3、交流电机的电角度与机械角度的关系是（ ）。
4、同步发电机电枢反应的性质取决于（ ）时间向量的相位差。
5、同步发电机外功率因素角ϕ定义为（ ）之间的夹角，内功率因素角0ψ为（ ）之间的夹角。
6、同步发电机内功率因素角︒=00ψ时，电枢反应的性质为（ ）电枢反应，此时电磁转矩将对转子产生（ ）作用。
三、名词解释 1、电角度2、每极每相槽数3、槽距角4、分布因数四、简述题单相绕组基波磁动势具有什么性质？它的幅值等于什么？五、计算题1、设有一台320kV A ，50Hz ，6300/400V ，Yd 连接的三相铁芯式变压器。
其空载试验及短路试验数据见下表，试求该变压器的激磁阻抗和等效漏阻抗的标幺值。
（完整版）电机学考试试题（附答案）
共3页第1页期末考试卷（A 卷）课程名称电机学考试学期07-08/3得分适用专业电气工程及其自动化考试形式开卷闭卷半开卷考试时间长度120分钟一、填空题：（35分）1.在国际单位制中，磁场强度单位是______A/m A/m ___________。
电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。
一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。
2.变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。
电力变压器最大效率通常设计在负载系数为______0.5~0.60.5~0.6____之间。
当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。
3.由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。
4.并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。
各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。
___短路电压（标幺值）____小的变压器先达到满载。
5.三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。
6.三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。
7.电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。
8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势____________波形。
设电机定子为双层绕组，极距为12槽，为同时削弱5次和7次谐波，次谐波，绕组的节距应取绕组的节距应取________1010__________槽。
电机学第一到四章自测题参考答案
第一章自测题参考答案（一）填空题l．直流电动机的电枢电动势与电枢电流的方向担豆，电磁转矩与转速的方向相同。
2．直流发电机的电枢电动势与电枢电流的方向担显，电磁转矩与转速的方向相反。
3．并励直流发电机自励建压的条件是主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻值。
4．直流发电机和直流电动机除能量转换关系不同外，还表现于发电机的电枢电动势Ea比端电压U大；而电动机的电枢电动势Ea比端电压U小。
5．电机的电磁功率是指机械功率与电功率相互转换的那一部分功率，所以电磁功率P em的表达式既可用机械量T em来表示，也可用电量E a I a来表示。
6．直流电动机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。
7．直流电动机电枢反应的定义是电枢磁动势对励磁磁动势的作用，当电刷在几何中性线上，电动机产生交磁性质的电枢反应，其结果使气隙磁场发生畸变和对主磁场起附加去磁作用，物理中性线朝电枢旋转相反方向偏移。
8．并励直流发电机的外特性曲线下降的原因有（1）随着负载的增大，电枢反应去磁作用增强，使电枢电动势E a下降；（2）负载增大，电枢绕组电阻压降I a Ra增大，导致U下降；（3）当由（1）和（2）原因引起U减小，致使I f减小，磁通中减小，E a进一步下降，导致端电压U进一步下降。
（二）判断题l．一台并励直流发电机，正转能自励，反转也能自励。
（×）2．一台直流发电机，若把电枢固定不动，电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（√）3．一台并励直流电动机，若改变电源极性，则电机转向也改变。
（×）4．直流发电机正常运行时，由于主磁通既交链电枢绕组又交链励磁绕组，因此主磁通在这两个绕组中均感应电动势。
（×）5．一台接到直流电源上运行的直流电动机，换向情况是良好的。
如果改变电枢两端的极性来改变转向，换向极线圈不改接，则换向情况变坏。
电机及拖动第一次作业题及答案.doc
第1次作业一、单项选择题（本大题共60分，共30小题，每小题2分）1.所谓变压器的（）AU是指原边加额定电压、负载功率因数一定，空载与负载时副边端电压之差（扇。
-U2）用额定电压如的百分数表示的数值。
A.外特性B.电压变化率C.效率2.用电动机作为原动机的拖动称为电力拖动。
下图（）是正确的电力拖动系统组成图。
旋转运动方程式的实用形式T-0 = 竺空，皿2称为（）。
3.375 dtA.转动惯量B.机械角速度C.飞轮矩4.负载的机械特性如下图所示，该负载属于（）。
A.位能性恒转矩负载B.泵类负载C.反抗性恒转矩负载根据直线运动方程式竺,E = F”贝5.出£A.物体加速运动B.物体减速运动C.物体匀速运动6.异步电机转子绕组向定子折算后，转子（）保持不变。
A.电动势B.阻抗C.功率7.根据折算前后异步电机转子（）保持不变的原则，设想把实际电动机的转子抽出，换上一个等效转子，其绕组的相数、每相串联匝数和绕组系数都与定子绕组一样。
这种方法称为转子绕组向定子折算。
A.电动势B.磁通势C.阻抗8.负载的机械特性如下图所示，该负载属于（）。
A.彳立能T斩亘转矩负载B.恒功率负载C.反抗性恒转矩负载9.考虑传动损耗转矩的实际位能性恒转矩负载机械特性如下图所示，下放重物时（n<0）,损耗转矩由（）提供。
B.电动机和负载共同C.负载10.变压器的（）是指原边加额定电压，负载功率因数一定时，副边端电压随负载电流变化的关系，即U2=f（T2）oA.外特性B.电压变化率C.效率根据直线运动方程式F-F L^m—.如果物体加速运动，贝U（）。
11.dtA.F>F,.B.F=F LC. 512.负载机械特性如下图所示，但是未标出横坐标，横坐标应该是（）。
A. U NB.IdC.'L13.变压器在纯电阻和感性负载时，外特性是（）。
A.水平的B.下降的C.上翘的14.异步电机转子绕组向定子折算后，转子（）保持不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012－2013学年度第一学期
电机学第一次测验题
一、简答题（30分）
1、什么叫磁动势？
2、初始磁化曲线是怎样定义的？
3、什么是电机的额定值？
4、电磁功率是指电机的哪部分功率？
5、变压器的空载运行条件是什么？
6、什么叫铁心损耗？
7、电磁转矩的定义是什么？
8、什么叫变压器的电压比？
9、什么叫直流电机的电枢反应？ 10、标幺值的定义是什么？ 二、计算题（40分） 1、设有一台20kV A 单相，220
110V
，变压器。
试求：（1）高、低压两侧的
额定电流。
（2）若负载的功率因数为0.85（滞后），则这台变压器额定运行时能带多少有功负载？ （20分）
2、有一台三相变压器，额定容量kVA
S N
10000=，额定电压
kV
kV U
U N
N 3.6/10/21=，d Y ,联接，试求：（1）一次、二次侧的额定电流；（2）
一次、二次侧的额定相电压和相电流。
3、有一台他励发电机，电枢电阻(含电刷接触电阻)0.5=Ω
a
R ，端电压为
220V ，电枢电流30=a
I A
，试求：电枢电动势a E 、电磁功率e P 。
4、有一台他励发电机，电动势常数20
=e
C ，电枢电阻(含电刷接触电阻)Ω
=2.0a
R ，每极的总磁通量φ为Wb
3
1075
.5-⨯，该电机的额定转速2000
=n
转／分，电枢电流A I a 50=，试求（1）电枢电动势a E 、电磁功率e P 和电机端电
压U ；（2）若电机负载为纯电阻负载，其阻值为多少？（3）若不考虑电枢反应，
电机负载电阻增大为
E、e P、U的值。
10时，重算
a
三、综述题（30分）
1、并联运行变压器的理想运行状态和各变压器应满足的条件。
2、试述直流电动机各种起动和调速方法的优缺点。
3、试述直流电动机的基本结构和工作原理。
4、简述变压器绕组归算的原则和办法。
5、试述感应电机的结构和运行状态。
