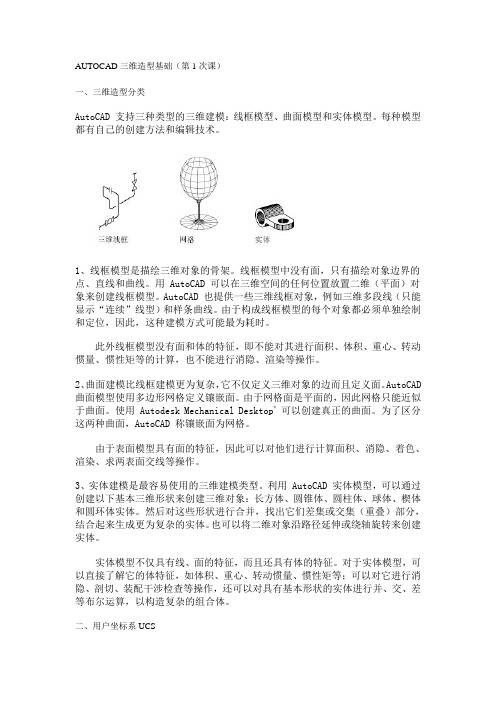

AUTOCAD三维造型基础（第1次课）一、三维造型分类AutoCAD 支持三种类型的三维建模：线框模型、曲面模型和实体模型。
每种模型都有自己的创建方法和编辑技术。
1、线框模型是描绘三维对象的骨架。
线框模型中没有面，只有描绘对象边界的点、直线和曲线。
用 AutoCAD 可以在三维空间的任何位置放置二维（平面）对象来创建线框模型。
AutoCAD 也提供一些三维线框对象，例如三维多段线（只能显示“连续”线型）和样条曲线。
由于构成线框模型的每个对象都必须单独绘制和定位，因此，这种建模方式可能最为耗时。
此外线框模型没有面和体的特征，即不能对其进行面积、体积、重心、转动惯量、惯性矩等的计算，也不能进行消隐、渲染等操作。
2、曲面建模比线框建模更为复杂，它不仅定义三维对象的边而且定义面。
AutoCAD 曲面模型使用多边形网格定义镶嵌面。
由于网格面是平面的，因此网格只能近似于曲面。
使用 Autodesk Mechanical Desktop®可以创建真正的曲面。
为了区分这两种曲面，AutoCAD 称镶嵌面为网格。
由于表面模型具有面的特征，因此可以对他们进行计算面积、消隐、着色、渲染、求两表面交线等操作。
3、实体建模是最容易使用的三维建模类型。
利用 AutoCAD 实体模型，可以通过创建以下基本三维形状来创建三维对象：长方体、圆锥体、圆柱体、球体、楔体和圆环体实体。
然后对这些形状进行合并，找出它们差集或交集（重叠）部分，结合起来生成更为复杂的实体。
也可以将二维对象沿路径延伸或绕轴旋转来创建实体。
实体模型不仅具有线、面的特征，而且还具有体的特征。
对于实体模型，可以直接了解它的体特征，如体积、重心、转动惯量、惯性矩等；可以对它进行消隐、剖切、装配干涉检查等操作，还可以对具有基本形状的实体进行并、交、差等布尔运算，以构造复杂的组合体。
二、用户坐标系UCS1、UCS用于指定三维(UCS) 中的绘图平面，AUTOCAD中始终以XOY平面作为绘图平面。
AutoCAD三维建模教程
AutoCAD三维建模教程：公告牌制作流程先来看看最终效果：本题用的主要方法：1、应用“拉伸”命令的“路径”选项;2、灵活设置UCS。
3、应用视图转换。
下面，是本习题的详细绘图步骤讲解。
1、首先，绘制侧面框架一。
(1)绘制框架的轮廓线。
利用“PL”或“L”命令绘制轮廓线，两条线夹角可控制在65度。
(2)圆角连接框架。
利用“F”命令，圆角两对象。
(3)在A和b1点两点之间作一圆弧，圆弧高度可如图所示。
(4)删掉下方的横线Ab1。
接下来，利用多段线的合并命令将以上对象合并为一个整体。
2、绘制另一侧的框架及底部框架。
(1)设置视图。
单击“视图”工具栏的“东南等轴测”按钮，将视点设置为“东南等轴测”。
绕X轴旋转当前UCS，旋转角度为-90度。
(2)复制框架1，距离为250，得到框架2。
效果如上图左所示。
(3)利用“PL”命令按图示尺寸绘制底部框架。
3、绘制上下部框架。
先设置视图。
单击“视图”工具栏的“三点”按钮。
单击点C指定坐标新原点，单击点b2指定X轴正向，单击点C’指定Y轴正向。
启用“直线”命令，指定点F的坐标50,0,0，输入距离250，得到直线FG。
同理，得到直线HJ。
4、绘制拉伸圆。
绘制顶部的拉伸圆。
先设置视图。
单击“UCS”工具栏的“Y”按钮，指定旋转角度为-90。
启用“圆”命令，作圆心在C点，圆半径为5的圆。
同理，在C’点也作一等半径圆。
绘制公告牌横杆的拉伸圆。
旋转视图到当前作图面上。
单击“UCS”工具栏的“X”按钮，指定旋转角度为90。
启用“圆”命令，绘制横杆的两个拉伸圆。
绘制底部支架的拉伸圆。
启用“三点”设置视图命令，指定新原点为R40圆弧圆心，指定点A为X轴正向，指定点E 为Y轴正向。
单击“UCS”工具栏的“X”按钮，绕X轴旋转当前UCS，旋转角度为-90。
用“圆”命令画底部支架的拉伸圆。
5、拉伸实体对象。
启用“拉伸”命令，_EXTRUDE↙(或单击“实体”工具栏的“拉伸”按钮)，选择上支架的Φ10圆为拉伸对象，选择“路径(P)”选项，单击直线FG。
AutoCAD实例教程-制作机座立体造型——三维编辑
9.3相关知识
9.3相关知识
执行【三维旋转】命令后，其命令行操作如下。
命令:
_3drotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象:
选择对象: 指定基点:
拾取旋转轴: 指定角的起点或键入角 度:
//选择图9-4所示的对象 //Enter，结束选择
//捕捉如图9-5所示的圆心 //在如图9-6所示方向上单击左键，定位旋转轴
// Enter
//YZEnter，激活【YZ平面】 选项
//捕捉如图9-3所示的圆心 // Enter，结束命令
9.3相关知识
图9-2 选择对象
图9-3 镜像结果
9.3相关知识
03.镜像结果如图9-4所示。
图9-4 捕捉中点
9.3相关知识
2.三维旋转
执行【三维旋转】命令主要有以下几种方式。 1）单击菜单【修改】/【三维操作】/【三维旋转】命令。 2）单击【建模】工具栏或上【修改】面板上的 按钮。 3）在命令行输入3drotate后按Enter键。
另外，具体的建模过程中，需要注意配合拉伸数据的正确输入以 及UCS的正确使用技巧。
9.3相关知识
9.3.1 三维操作 1.三维镜像
执行【三维镜像】命令主要有以下几种方式。 1）单击菜单【修改】/【三维操作】/【三维镜像】命 令。 2）在命令行输入Mirror3D后按Enter键。 3) 单击【常用】选项卡/【修改】面板上的 按钮。
9.3相关知识
4.三维阵列
执行【三维阵列】命令有以下几种方法。 1）单击菜单【修改】/【三维操作】/【三维阵列】命令。 2）单击【建模】工具栏上或【修改】面板上的 按钮。 3）在命令行输入3Darray后按Enter键。
CAD三维练习图
56，画完多段线，再把坐标沿Y轴旋转90度，在多段线端点上绘制一个半径为15的园。
7，画一条辅助线，端点是r15园的原点，沿Y轴长为18，在这条线端点处绘制出一个R4和R7的园。
8，利用对象捕捉的捕捉切点命令绘制出R15和R7的相切线，再用镜像命令沿两个圆的圆心把线段复制另一侧。
9，重复镜像命令把R7,R4和两条切线沿X轴复制到另一侧！10，用修剪把不需要的线全部剪掉（如果在三维图修剪不了的话，就按命令旋转P投影命令，确定再选择V视图确定，就可以修剪了）。
修剪完，用面域，创建面域！11.再着色！下一步在坐标处绘制R7的圆（此圆为轴孔部分）外轴部分没有给出尺寸，那我们就把R7的圆使用偏移命令向往偏移3就绘制出另一个圆了！12，下一步使用差集命令，用外面的大面减去中间两个小圆形成两个孔！1413，下一步用拉伸命令选择面拉伸，选择方向D，沿Z轴拉伸-6个单位，重复拉伸命令，选择中间R7和R10的圆进行拉伸，选择路径P，点击多段线就形成以上图像，14，使用刚才用的差集命令，做出中间轴孔！收起回复•这步具体是怎样？我弄了好久都弄吧出来中建的孔2012-8-10 07:51回复•2012-8-10 11:43回复•2012-8-10 14:33回复••••很嗨很耐看15.把图转为二维之后，把图旋转到此位置，利用实体编辑里拉伸面命令（此命令为拉伸面命令，不是之前的拉伸命令）选择路径P沿多段线进行拉伸！16拉伸完毕，把轴沿y轴旋转90度，用矩形命令画长宽均为40的矩形，倒R5的角，进行拉伸，高度6。
17，在长方体沿两边中点画一条辅助线，用移动命令选择长方体的中点，把长方体移动到圆轴圆心。
18，在长方体中点绘制R7的园，拉伸使其与轴孔重合，使用差集去除不要的部分！19，四个小孔圆心距离为28，利用尺寸画出第一个圆，20，对第一个圆进行拉伸，高度为6，使用移动命令把圆柱下移到长方体表面，21，使用镜像命令，把第一个圆柱沿长方体Y轴俩个中点进行复制，22.重复镜像命令，把两个圆柱沿长方体X轴两个中点进行复制！23，最后使用差集用大面减去四个小圆，形成四个孔，最后着色完成！我这个方法比较麻烦，我刚学会，希望能和大家分享！！！希望大家不要见笑！快累死我了收起回复•121109173:2012-6-29 15:53回复•2013-1-16 11:12回复•••热血赤峰小枪回复••收起回复•很抱歉的告诉你，我公司用04的07的都画出来了！我看视频学习是09的！我2012-6-29 20:58回复•2012-7-2 10:13回复•很嗨很耐看:回复@hehao1320:是不是那两条多段线？如果是的话，这两条线不用合并！t2012-7-2 22:11回复•2012-7-3 08:24回复•••Mr_zhang87回复••cht0221回复••张塞亚SRX2收起回复•谢谢••LOVE820065221回复••阿伊西代鲁回复••收起回复•很嗨很耐看:说句实在话，用快捷命令我不怎么会！我一般用快捷命令栏，打开对象捕捉命令栏选择捕捉原点，再选择圆柱就能找到中心点了！2012-7-2 22:09回复•2012-7-2 22:14回复•••很麻甩的麻甩佬回复•回复••收起回复•为什么我第14步拉深轴孔做不出来，请赐教2012-7-3 13:38回复•2012-7-3 22:54回复•2012-7-4 09:46回复•很嗨很耐看:回复@431179555:就是另一端有么？有的话就是这一端你没有选择大的区域哦X••431179555回复@很嗨很耐看:我画到这里就成这样了郁闷啊怎么差集都不行啊收起回复•并集再差集2012-7-6 22:36回复•2012-7-6 22:41回复•回复••回复••学习画一下回复••回复•回复••收起回复•对呀，笛卡尔坐标系2分钟全搞定••收起回复•在图层哪里改变线条颜色至你需要的颜色，在转至体着色就搞定了•汉服同袍•胜利之鹫收起回复•老师~~你挖坟~••二介平民求高手给解决瑕疵问题。
CAD教程第11章-立体三维造型三维坐标系
CAD教程第11章-立体三维造型三维坐标系三维图形在AutoCAD中是非常重要的一种功能，在机械制图中经常会用到三维图形，三维图形给人以强烈的真实感，尤其是在进行渲染之后，这种感觉就跟照片差不多了.在产品宣传、广告片制作、科研和教学工作中有着不可替代的作用。
本章我们主要来学习是三堆实体的创建，同时也将学习有关三维的其他知识，如三维坐标、三维图形的显示等功能，希望在本章的基础上，读者能够自如地创建三维实体，并能够使用三堆显示的工具，从各个角度来现察图形.AutoCAD提供了两个坐标系：一个是被称为世界坐标系（WCS）的固定坐标系和一个是被称为用户坐标系（UCS）的可移动坐标系。
UCS对于输入坐标、定义图形平面和设置视图非常有用。
改变UCS并不改变视点。
只改变坐标系的方向和倾斜度。
创建三维对象时，可以重定位UCS来简化工作。
例如，如果创建了三维长方体，则可以通过编辑时将UCS与要编辑的每一条边对齐来轻松地编辑六条边中的每一条边。
通过选择原点位置和XY平面的方向以及z轴，可以重定位UCS。
可以在三维空间的任意位置定位和定向UCS，在任何时候都只有一个UCS为当前UCS，所有坐标输入和坐标显示都是相对于当前UCS。
如果显示多个视口，这些视口将共享当前的UCS。
应用右手定则判断三维坐标轴的位置和方向。
在三维坐标系中，如果已知x和Y轴的方向，可以使用右手定则确定z轴的正方向。
将右手手背靠近屏幕放置，大拇指指向x轴的正方向，伸出食指和中指，食指指向Y轴的正方向，中指所指示的方向即z轴的正方向一、坐标系1 .世界坐标系世界坐标系WCS，又称为通用坐标系，在未指定用户坐标系UCS之前，AutoCAD将世界坐标系设为缺省坐标系，世界坐标系是固定的，不能改变。
2 .用户坐标系用户坐标系UCS为坐标输入、操作平面和视窗提供一种可变的坐标。
对象将绘制在当前的UCS的x、y平面上。
3 .坐标系的坐标轴方向世界坐标系，用户坐标系的坐标轴方向技右手法则定义：右手法则：以相互垂直的右手的大拇指（为x轴正向），食指（为Y轴正向）、中指（为z轴正向）表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD三维造型练习
【练习题】用AutoCAD创建如图1所示的支座模型（不标注）。
（习题集P95或P111）
图1 支座
一．建立绘图环境
创建图层：创建“点画线”（红色，线宽0.2）和“实体”（蓝色，线宽0.5）两个图层；二．三维造型
1．底板造型
选择主视图方向
拾取菜单“视图”
→“三维视图”→“主
视”。
绘制点画线
将点画线设为当
前层，利用“直线－
line”、“偏移－offset”
命令，按给定的尺寸在
适当的位置画出如图2
所示的点画线。
图2 绘制点画线
绘制底座轮廓
使用“圆”、“直线”命令，画出底座的轮廓草图（图3）；再使用“裁剪”命令将草图修剪成图4所示的最终轮廓。
图3 底座轮廓草图图4 底座轮廓
生成面域
使用“绘图”→“面域”命令，将所画的轮廓形成一封闭的面域。
命令: _region
选择对象: 依次选择构成所画轮廓的各个元素，构建选择集；
选择对象: 回车，结束构造选择集
已提取1 个环。
生成三维实体
改变观察方向，选择“视图”→“三维视图”→“西南等轴测”，结果如图5所示。
图5 改变观察方向图6 拉伸实体
选择菜单“绘图”→“实体”→“拉伸”，创建底座实体，如图6所示。
命令: _extrude
当前线框密度: ISOLINES=4
选择对象: 拾取轮廓；
选择对象:
指定拉伸高度或[路径(P)]: 8 输入拉伸高度8；
指定拉伸的倾斜角度<0>: 回车，结束命令。
2．创建Φ48圆柱体
选择菜单命令，“绘图”→“实体”→“圆柱”，创建圆柱实体，如图7所示。
命令: _cylinder
当前线框密度: ISOLINES=4
指定圆柱体底面的中心点或[椭圆(E)] <0,0,0>: 拾取点画线的交点；
指定圆柱体底面的半径或[直径(D)]: 24 输入圆柱半径24
指定圆柱体高度或[另一个圆心(C)]: 83 输入拉伸高度83；
图7 创建Φ48圆柱体图8 创建Φ54圆柱
3．创建Φ54圆盘
选择菜单命令“绘图”→“实体”→“圆柱”，创建圆柱实体，如图8所示。
命令: _cylinder
当前线框密度: ISOLINES=4
指定圆柱体底面的中心点或[椭圆(E)] <0,0,0>:拾取圆柱端面圆心；
指定圆柱体底面的半径或[直径(D)]: 27
指定圆柱体高度或[另一个圆心(C)]: 8
4．创建后面长半圆柱
绘制后面长半圆柱轮廓
选择菜单命令“视图”→“三维视图”→“后视”，改变观察方向；使用“圆”、“直线”、“偏移”等命令，绘制底面长半圆柱轮廓草图，再使用“裁剪”命令，修剪成最终轮廓，然后使用“面域”命令，生成一个封闭的轮廓，如图9所示。
图9 绘制长圆体轮廓图10 创建长圆体
拉伸创建底面长半圆柱
选择“视图”→“三维视图”→“西南等轴测”命令，改变观察方向；使用“绘图”→“实体”→“拉伸”命令，选择上述所绘制的轮廓面域，创建底面长半圆柱体，如图10所示。
5．创建圆锥凸台
绘制凸台轮廓
选取菜单“工具”→“移动UCS”命令，把坐标系移到如图11所示的位置（点画线交点处）。
图11 移动坐标系图12 左视图
选取菜单“视图”→“三维视图”→“左视”，改变观察方向，如图12所示。
利用“偏移”和“直线”命令，绘制如图13的点画线，用以确定凸台的位置。
图13 凸台位置点画线图14 凸台截面
绘制如图14的凸台截面，并利用“面域”命令生成截面轮廓。
旋转生成凸台
选择菜单“绘图”→“实体”→“旋转”命令，创建圆锥凸台，如图15所示。
图15 创建凸台图16 安装凸台轮廓
命令: _revolve
当前线框密度: ISOLINES=4
选择对象: 拾取凸台轮廓；
选择对象:
指定旋转轴的起点或
定义轴依照[对象(O)/X 轴(X)/Y 轴(Y)]: 拾取旋转轴的端点；
指定轴端点: 拾取旋转轴的另一个端点；
指定旋转角度<360>: 回车。
6．创建安装凸台
绘制安装凸台轮廓
选取“视图”→“三维视图”→“主视”命令，改变观察方向；利用绘图命令及裁剪命令绘制出安装凸台轮廓草图，并使用“面域”命令，生成轮廓面域。
如图16所示。
拉伸生成安装凸台实体
选择“绘图”“实体”“拉伸”菜单，（拉伸高度为8mm）创建安装凸台实体。
在左视图下，选择“平移”命令，把所创建的凸台实体沿Z轴移动8mm，（可用捕捉功能实现），在西南轴侧图中观察。
结果如图17所示。
图17 拉伸生成凸台图18 绘制筋板轮廓
7．创建肋板实体
绘制肋板轮廓
选取菜单“视图”→“三维视图”→“左视”，改变观察方向，绘制如图18所示的轮廓，并用“面域”命令生成肋板轮廓面域。
轮廓绘制方法可用相对坐标画线，如起点选为最下面的短线的右端点（捕捉端点），依次输入@-8,0，@0,97，@75,0，@0,-24，再连起点。
使用“拉伸”命令，拉伸高度为8mm，生成肋板实体，在主视图方向，利用“平移”命令，用中点捕捉、圆心捕捉，把肋板平移到对称位置。
如图19所示。
图19 拉伸生成筋板图20 并集创建支座实体
8．生成支座实体
布尔运算
拾取“修改”→“实体编辑”→“并集”菜单，选择上述所创建的各个实体（7个），将其“并”成一个实体。
如图20所示。
命令: _union
选择对象: 选择全部的实体；
选择对象: 回车结束命令
创建孔
拾取“绘图”→“实体”→“圆柱”菜单，半径16，长度130，生成如图21所示的圆柱，并在左视图中，将其平移到合适的位置；
拾取“修改”→“实体编辑”→“差集”菜单，创建Φ32孔，如图22所示。
图21 创建圆柱图22 创建孔
命令: _subtract 选择要从中减去的实体或面域...
选择对象: 拾取支座主体；
选择对象: 选择要减去的实体或面域.. 拾取圆柱体；
选择对象: 找到1 个
选择对象: 回车结束。
用同样的方法，创建其余的三个孔。
（安装凸台上两个直径为14的孔，圆锥凸台上M10
的螺孔，螺孔按圆柱面光孔处理）结果如图23所示。
图23 创建孔图24 体着色
着色处理
拾取“视图”→“着色”→“体着色”菜单，对支架实体进行着色处理，结果如图24所示。
