三段稳压管
三端集成稳压器管脚排列
三端集成稳压器管脚排列
三端稳压器（78、79系列）管脚序号判断技巧
在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
这样标注便于记忆。
引脚①为最高电位，③脚为最低电位，②脚居中。
从图中可以看出，不论正压还是负压，②脚均为输出端。
对于78**正压系列，输入是最高电位，自然是①脚，地端为最低电位，即③脚，如附图所示。
对与79**负压系列，输入为最低电位，自然是③脚，而地端为最高电位，即①脚，如附图所示。
此外，还应注意，散热片总是和最低电位的第③脚相连。
这样在78**系列中，散热片和地相连接，而在79**系列中，散热片却和输入端相连接。
稳压管型号及对应的稳压值
DZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体上直接标稳压电压，如5V6就是5.6V的稳压管。
经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，翻手册查了以下3V至51V的型号与电压的对照值，3V到51V 1W稳压管型号对照表1N47273V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4734 5V61N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51V1N4728A 3.31N4729A 3.61N4730A 3.91N4731A 4.31N4732A 4.71N4733A 5.11N4734A 5.61N4735A 6.21N4736A 6.81N4737A 7.51N4738A 8.21N4739A 9.11N4740A 101N4741A 111N4742A 121N4743A 131N4744A 15摩托罗拉IN47系列1W稳压管IN4728 3.3vIN4729 3.6vIN4730 3.9vIN4731 4.3IN4732 4.7IN4733 5.1IN4734 5.6IN4735 6.2IN4736 6.8IN4737 7.5IN4738 8.2IN4739 9.1IN4740 10IN4741 11IN4742 12IN4743 13IN4744 15IN4745 16IN4746 18IN4747 20IN4748 22IN4749 24IN4750 27IN4751 30IN4752 33IN4753 34IN4754 35IN4755 36IN4756 47摩托罗拉IN52系列 0.5w精密稳压管IN5226 3.3vIN5227 3.6vIN5228 3.9vIN5229 4.3vIN5230 4.7vIN5231 5.1IN5232 5.6IN5233 6IN5234 6.2IN5235 6.8IN5236 7.5IN5237 8.2IN5238 8.7IN5239 9.1IN5240 10IN5241 11IN5242 12IN5243 13IN5244 14IN5245 15IN5246 16IN5247 17IN5248 18IN5249 19IN5250 20IN5251 22IN5252 24IN5253 25IN5254 27IN5255 28IN5256 30IN5257 33IN5730 5.6IN5731 6.2IN5732 6.8IN5733 7.5IN5734 8.2IN5735 9.1IN5736 10IN5737 11IN5738 12IN5740 15IN5741 16IN5742 18IN5743 20IN5744 22IN5745 24IN5746 27IN5747 30IN5748 33IN5749 36IN5750 39IN5985 2.4IN5986 2.7IN5987 3IN5988 3.3IN5989 3.6IN5990 3.9IN5991 4.3IN5992 4.7IN5993 5.1IN5994 5.6IN5995 6.2IN5996 6.8IN5997 7.5IN5998 8.2IN5999 9.1IN6000 10IN6001 11IN6002 12IN6003 13IN6004 15IN6005 16IN6006 18IN6007 20IN6008 22贴片型SOD-123穏压二极管型号规格标示法Marking Code SINLOON SMD SOD-123 Zener Diode型号电压代码标示Type /Voltage / Marking CodeHZD5221B 2.4V Z21HZD5222B 2.5V Z22HZD5223B 2.7V Z23HZD5224B 2.8V Z24HZD5225B 3.0V Z25HZD5226B 3.3V Z26HZD5227B 3.6V Z27HZD5228B 3.9V Z28HZD5229B 4.3V Z29HZD5230B 4.7V Z30HZD5231B 5.1V Z31HZD5232B 5.6V Z32HZD5233B 6.0V Z33HZD5234B 6.2V Z34HZD5235B 6.8V Z35HZD5236B 7.5V Z36HZD5237B 8.2V Z37HZD5238B 8.7V Z38HZD5239B 9.1V Z39HZD5240B 10V Z40HZD5241B 11V Z41HZD5242B 12V Z42HZD5243B 13V Z43HZD5244B 14V Z44HZD5245B 15V Z45常用肖特基二极管型号:常用肖特基二极管型号:常用的有引线式肖特基二极管有D80-004、B82-004、MBR1545、MBR2535等型号，各管的主要参数见表4-43。
三端稳压管的并联
三端稳压管的并联稳压管是一种常用的电子元件，用于稳定电压。
在很多电路中，为了保证电压的稳定性，常常需要使用多个稳压管进行并联。
本文将从以下几个方面来介绍三端稳压管的并联。
一、稳压管的基本原理稳压管是一种具有稳定电压输出特性的元件。
它通过对输入电压进行调节，使得输出电压保持在一个稳定的值。
稳压管通常具有三个引脚，分别是输入引脚、输出引脚和调节引脚。
通过调节引脚上的电压，可以改变稳压管的输出电压。
二、为什么需要并联稳压管在一些电路设计中，可能需要更高的电压稳定性。
单个稳压管的输出电压可能会受到一些因素的影响，如温度变化、负载变化等。
为了提高电压的稳定性，可以将多个稳压管进行并联。
这样，即使其中一个稳压管的输出电压发生变化，其他稳压管仍然可以保持稳定的输出电压。
三、并联稳压管的原理将三个稳压管进行并联时，它们的输入引脚连接在一起，输出引脚连接在一起，调节引脚也连接在一起。
这样，它们共享同一个输入电压和负载电流。
当其中一个稳压管的输出电压发生变化时，其他稳压管会根据其调节引脚上的电压来自动调整输出电压，以保持稳定性。
四、并联稳压管的优势通过并联稳压管，可以提高电路的稳定性和可靠性。
当其中一个稳压管失效时，其他稳压管仍然可以继续工作，保证电路正常运行。
并联稳压管还可以分担负载电流，减少单个稳压管的负载压力，延长其使用寿命。
此外，通过并联不同规格的稳压管，还可以实现更宽范围的输出电压选择。
五、并联稳压管的注意事项在并联稳压管时，需要注意稳压管的参数匹配。
不同型号的稳压管具有不同的工作电流、输出电压范围等参数。
为了保证并联稳压管正常工作，应选择参数相近的稳压管。
此外，还需要合理设计稳压管的散热系统，保证稳压管在工作时不过热。
六、总结通过对三端稳压管的并联，可以提高电路的稳定性和可靠性。
并联稳压管可以分担负载压力，延长使用寿命，并且能够实现更宽范围的输出电压选择。
在进行并联稳压管时，需要注意参数匹配和散热设计。
三端稳压管的工作原理

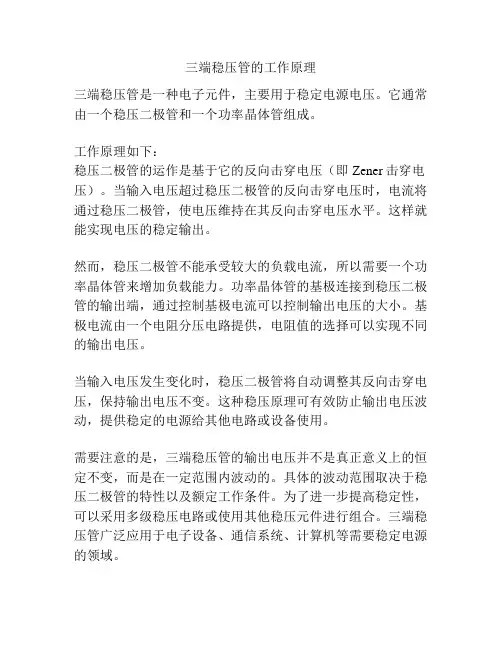

三端稳压管的工作原理
三端稳压管是一种电子元件，主要用于稳定电源电压。
它通常由一个稳压二极管和一个功率晶体管组成。
工作原理如下：
稳压二极管的运作是基于它的反向击穿电压（即Zener击穿电压）。
当输入电压超过稳压二极管的反向击穿电压时，电流将通过稳压二极管，使电压维持在其反向击穿电压水平。
这样就能实现电压的稳定输出。
然而，稳压二极管不能承受较大的负载电流，所以需要一个功率晶体管来增加负载能力。
功率晶体管的基极连接到稳压二极管的输出端，通过控制基极电流可以控制输出电压的大小。
基极电流由一个电阻分压电路提供，电阻值的选择可以实现不同的输出电压。
当输入电压发生变化时，稳压二极管将自动调整其反向击穿电压，保持输出电压不变。
这种稳压原理可有效防止输出电压波动，提供稳定的电源给其他电路或设备使用。
需要注意的是，三端稳压管的输出电压并不是真正意义上的恒定不变，而是在一定范围内波动的。
具体的波动范围取决于稳压二极管的特性以及额定工作条件。
为了进一步提高稳定性，可以采用多级稳压电路或使用其他稳压元件进行组合。
三端稳压管广泛应用于电子设备、通信系统、计算机等需要稳定电源的领域。
三端稳压管型号稳压值及详细资料

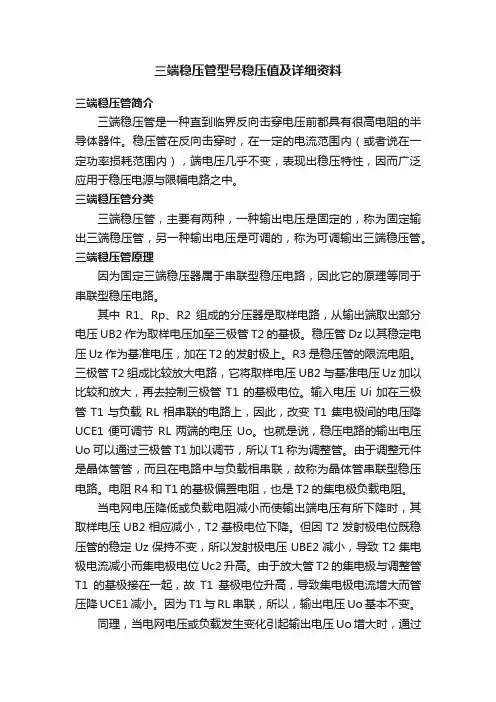

三端稳压管型号稳压值及详细资料三端稳压管简介三端稳压管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
稳压管在反向击穿时，在一定的电流范围内（或者说在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，因而广泛应用于稳压电源与限幅电路之中。
三端稳压管分类三端稳压管，主要有两种，一种输出电压是固定的，称为固定输出三端稳压管，另一种输出电压是可调的，称为可调输出三端稳压管。
三端稳压管原理因为固定三端稳压器属于串联型稳压电路，因此它的原理等同于串联型稳压电路。
其中R1、Rp、R2组成的分压器是取样电路，从输出端取出部分电压UB2作为取样电压加至三极管T2的基极。
稳压管Dz以其稳定电压Uz作为基准电压，加在T2的发射极上。
R3是稳压管的限流电阻。
三极管T2组成比较放大电路，它将取样电压UB2与基准电压Uz加以比较和放大，再去控制三极管T1的基极电位。
输入电压Ui加在三极管T1与负载RL相串联的电路上，因此，改变T1集电极间的电压降UCE1便可调节RL两端的电压Uo。
也就是说，稳压电路的输出电压Uo可以通过三极管T1加以调节，所以T1称为调整管。
由于调整元件是晶体管管，而且在电路中与负载相串联，故称为晶体管串联型稳压电路。
电阻R4和T1的基极偏置电阻，也是T2的集电极负载电阻。
当电网电压降低或负载电阻减小而使输出端电压有所下降时，其取样电压UB2相应减小，T2基极电位下降。
但因T2发射极电位既稳压管的稳定Uz保持不变，所以发射极电压UBE2减小，导致T2集电极电流减小而集电极电位Uc2升高。
由于放大管T2的集电极与调整管T1的基极接在一起，故T1基极电位升高，导致集电极电流增大而管压降UCE1减小。
因为T1与RL串联，所以，输出电压Uo基本不变。
同理，当电网电压或负载发生变化引起输出电压Uo增大时，通过取样、比较放大、调整等过程，将使调整调整管的管压降UCE1增加，结果抑制了输出端电压的增大，输出电压仍基本保持不变。
三端稳压管怎么接线及方法说明
三端稳压管怎么接线及方法说明
三端稳压管工作原理三端稳压管分固定稳压和可变稳压2种。
一、三端固定稳压管工作原理1、三端固定稳压IC有正输出（78系列）和负输出（79系列）两种类型。
2、78系列原理图：
3、工作原理：上图与一般分立件组成的串联调整式稳压电源十分相似，不同的是增加了启动电路，恒流源以及保护电路，为了使稳压器能在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。
Rsc是过流保护取样电阻RA、RB组成电压取样电路实际路是由一个电阻网络构成，在输出电压不同的稳压器中，采用不同的串、并联接法，形成不同的分压比。
通过误差放大之后去控制调整管的工作状态，以形成和稳定一系列预定的输出电压，因此在图中将RA画成可变电阻形式。
79系列稳压器也是一种串联调整式稳压电源，但它的调整管处于共射工作状态，属集电极输出型稳压电路，其工作原理与78系列类似。
二、三端可变稳压管工作原理1、作为输出电压可变的集成三端稳压管也有正输出和负输出两种类型。
2、以三端稳压管LM317为例原理图：
3、工作原理：LM317的输出电压（也就是稳压电源的输出电压）U0为两个电压之和，即
A、B两点之间的电压和加在R2上的电压，而IR2实际上是两路电流之和，UR1为恒定电压1.25V，R1是一个固定电阻，所以，IR1是一个恒定的电流。
另一路是LM317调整端流出的电流ID，LM317稳定工作时，它的值基本上恒定。
调节R2，则，UR2=R*IR2是随R2变化的，可见，输出电压可以通过R2调节。
另外，LM317内含保护功能、工作稳定可靠等。
三端稳压器原理
三端稳压器原理三端稳压器是一种常用的电子元件，它可以在电路中起到稳定输出电压的作用。
在很多电子设备中，我们都可以看到三端稳压器的身影，它扮演着非常重要的角色。
那么，三端稳压器是如何实现稳压的呢？接下来，我们将深入探讨三端稳压器的原理。
首先，我们来了解一下三端稳压器的基本结构。
三端稳压器通常由输入端、输出端和地端组成。
输入端接收未稳定的电压，输出端输出稳定的电压，而地端则连接到电路的地线上。
三端稳压器内部包含了一个稳压电路，它能够根据输入端的电压变化，自动调节输出端的电压，以保持输出电压的稳定。
三端稳压器的原理主要依靠稳压电路来实现。
稳压电路通常由稳压元件、比较器和反馈回路组成。
稳压元件可以是晶体管或场效应管，它的作用是根据输入端的电压变化，调节输出端的电压。
比较器用来检测输出端的电压是否达到设定值，如果没有达到，就会通过反馈回路调节稳压元件，使输出端的电压保持稳定。
在实际应用中，三端稳压器可以分为固定型和可调型两种。
固定型三端稳压器的输出电压是固定的，无法调节；而可调型三端稳压器可以通过外部电阻或电压调节器来改变输出电压。
无论是固定型还是可调型，它们的稳压原理都是一样的，都是通过稳压电路来实现输出电压的稳定。
三端稳压器的原理非常简单，但它在电子电路中的应用却非常广泛。
无论是在电源电路、信号采集电路还是传感器电路中，都可以看到三端稳压器的身影。
它能够有效地保护后级电路，提高系统的稳定性和可靠性，是电子工程中不可或缺的一部分。
总的来说，三端稳压器的原理是通过稳压电路来实现输出电压的稳定。
它的结构简单，原理清晰，应用广泛。
在实际电子电路设计中，我们可以根据具体的需求选择不同类型的三端稳压器，以实现电路的稳压功能。
希望通过本文的介绍，能够对三端稳压器的原理有更深入的了解。
三端稳压集成电路
7805目录[隐藏]三端稳压集成电路7805 7805应用电路 7805电参数7805的输入电压范围是多少 三端稳压集成电路78051. 7805概述2. 注意事项 7805应用电路 7805电参数7805的输入电压范围是多少[编辑本段]三端稳压集成电路78057805概述电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79×79×××系列。
顾名思义，三端IC 是指这种稳压用的集成电路，是指这种稳压用的集成电路，只有三条引脚输出，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
封装。
用78/79系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V ，7909表示输出电压为负9V 。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
3端稳压管符号
三端稳压管的符号通常由三个字符构成，每个字符都有特定的意义，涵盖了稳压管的不同方面。
* 首字母用来代表稳压管的装置类型，例如S表示放大型稳压管，P表示调压管，G表示调温管，V表示回油管。
* 第二字母表示稳压管的类型，例如L表示阀，C表示控制器，D表示调节器，F表示减压阀，A表示安全阀等。
* 最后一个字符代表稳压管的工作状态。
需要注意的是，具体的符号表示可能会因不同的标准或应用领域而有所差异。
如需获取更多关于三端稳压管的符号信息，建议查阅相关的电子工程手册或参考相关技术文档。
三端稳压器介绍
三端稳压器介绍所谓的三端是指电压输入、电压输出和公共接地三端。
此类稳压器输出电压有正负之分。
常用的CW78**系列是输出固定正电压的稳压器，CW79**系列是输出固定负电压的稳压器。
根据国家定标准，其型号意义如下：打开今日头条，查看更多图片7805固定正电压稳压器CW78/79L**(05、09等）C：表示符合国家标准W：表示稳压器78/79：78指输出正电压；79指输出负电压L：表示输出电流L:输出0.1AM:输出0.5A无字母为0.1A**：用数字表示输出电压值接线电路78系列和79系列引脚定义按其封装形式各不相同78**和79**系列三端稳压器时目前应用最广泛的线性稳压器。
常见有：KA、LM、MC、W、AN等。
78系列应用较多，79系列应用较少。
78系列常用型号有7805、7806、7808、7809、7810、7812、7815、7818、7824，输出电压分别为：5V、6V、8V、9V、10V、12V、15V、18V、24V。
它的最大输出电流为1.5A，最小输入与输出差为2V~3V，最高输入电压为35V，输出电压变化率为0.1%~0.2%，内部具有过压、过热、过流保护。
采用T0-220封装，在应用中如果电流大于100mA则需要加装散热片。
78M系列最大输出电流为500mA，封装形式为T0-220。
引脚功能为1脚输入、2脚接地、3脚输出。
78L系列最大输出电流为100mA，封装形式为T0-92。
引脚功能为1脚输入、2脚接地、3脚输出。
三端稳压器的好坏判断在路测量较为容易，先测量输入电压是否比输出电压高2V~3V，再测输出电压是否正常，如果输出电压高了那一定是损坏了。
如果输出电压低，则要断电测输出端对地阻值（方法：数字万用表打到二极管档，红表笔接地，黑表笔接测试点所测得的值为该点与地之间的阻值大小。
目的：可判断此点或此电路有无短路、阻值增大、开路故障）；如果很小或短路，则是稳压块损坏，三端集成稳压器虽然内带过压、过流、过热保护，但是在实际中还是比较容易损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三段稳压管
也称三端稳压集成电路
电子产品中常见到的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92 封装。
用 78/79系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
有时在数字78或79后面还有一个M或L，如78M12或79L24，用来区别输出电流和封装形式等，其中78L调系列的最大输出电流为100mA ，78M系列最大输出电流为1A，78系列最大输出电流为1．5A。
它的封装也有多种，详见图。
塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。
79系列除了输出电压为负。
引出脚排列不同以外，命名方法、外形等均与78系列的相同。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。
一般三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1．5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1．5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
引脚序号可以自己判断。
一般是入地出的引脚排列方式。
