测绘专业基础知识培训讲解
测绘工作基本知识培训
本公司测绘资质业务解释
• 房产测绘
• 1. 房产测绘的基本概念：房产测绘，通常也称为房 产测量，主要是采集和表述房屋和房屋用地的有关 信息，为房产产权、产籍管理、房地产开发利用、 交易、征收税费及城镇规划建设等提供数据和资料。
• 2. 房产测绘的作用：①.法律方面的作用：房产测绘 为房屋的产权、产籍管理、房地产开发提供房屋和 房屋用地的权属界址、产权面积、产权来源及产权 纠纷等资料，是进行产权登记、产权转移和产权纠 纷裁决的依据。经房产行政主管部门确认以后的房 产成果资料具有法律效力。
3. 地籍调查分类：初始地籍调查和变更地籍调查。 初始地籍调查起到了地籍管理的基础建设作用，变 更地籍调查时利用初始地籍调查成果对因土地权属、 土地用途等地籍要素发生变化的宗地进行地籍调查。
第二篇
公司所做测绘业务 基本知识
1、第一部分：测绘工作流程 2、第二部分：房产测绘业务 3、第三部分：房产测绘收费标准 4、第四部分：土地测绘业务及收费标准
本公司测绘资质业务解释
• 工程测量
• 8. 市政工程测量：市政工程即城市基础设施，是 指市政设施建设工程。市政设施指在城镇规划区 内，由政府投资建设的，为居民提供公共产品和 服务的各种建筑物、构筑物、设备等城市公共设 施。市政工程分为道路交通工程、河湖水系工程、 地下管线工程、架空杆线工程、街道绿化工程等。 市政工程测量是指市政工程建设在规划、设计、 施工、竣工和运营各阶段的测量工作。
本公司测绘资质业务解释
• 工程测量
• 12. 精密工程测量：精密工程测量是指采用的设 备和仪器，其绝对精度达到毫米量级，相对精度 达到10⁻⁵量级的精确定位和变形监测等所进行的 测量工作。精密工程测量主要应用于大型工程 （如大型隧道、大型桥梁）、科学技术工程（如 射电天文望眼镜）和特种工程（如核电站）等精 密工程建设中。
测绘技术应用基础知识优秀课件
测绘技术应用基础知识优秀课件
一、长度单位
国际单位制中，常用的长度单位的名称和符号
如下：基本单位为米（ m） ，还有千米
（ km） ，分米（ dm） ，厘米（ cm） ，毫
测绘技术应用基础知识优秀课件
图 3 参考椭球体的定位
测绘技术应用基础知识优秀课件
我国1980 年国家大地坐标系采用了 1975年国 际椭球，该椭球的基本元素是：
测绘技术应用基础知识优秀课件
第三节 测量上的基准线和基准面
一、基准线 任何地面点都受着地球上各种力的作用，其中
主要的有地球质心的吸引力和地球自转所产生 的离心力，这两个力的合力称为重力，如图 （4）所示。如果在地面点上悬一个垂球，其 静止时所指的方向就是重力方向，这时的垂球 线，称为铅垂线，如图 （4）所示。
（2）高斯投影3度带：它的中央子午线一部分同6 度带中央子午线重合，一部分同6度带的分界子午 线重合，如用 n表示3度带的带号， 表示L带中央 子午线经度，它们的关系L=3n。我国3度带共计22 带（24～45带）。
测绘技术应用基础知识优秀课件
测量上以每一带的中央子午线的投影为直角坐 标系的纵轴x ，向上（北）为正、向下（南） 为负；以赤道的投影为直角坐标系的横轴 y， 向东为正、向西为负，两轴的交点o为坐标原 点。由于我国领土全部位于赤道以北，因此， x值均为正值，而y值则有正有负，为了使计算 中避免y值出现负值，故规定每带的中央子午 线各自西移500km ，同时为了指示投影是哪 一带，还规定在横坐标值前面要加上带号。
水准面：处于自由静止状态的水面称为水准面。 大地体：在测量工作中，把一个假想的、与静止
测绘专业基础知识

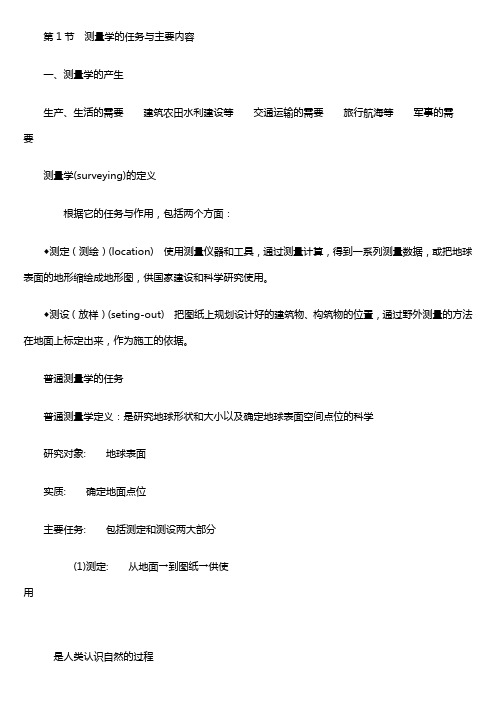

第1节测量学的任务与主要内容一、测量学的产生生产、生活的需要建筑农田水利建设等交通运输的需要旅行航海等军事的需要测量学(surveying)的定义根据它的任务与作用，包括两个方面：◆测定（测绘）(location)使用测量仪器和工具，通过测量计算，得到一系列测量数据，或把地球表面的地形缩绘成地形图，供国家建设和科学研究使用。
◆测设（放样）(seting-out)把图纸上规划设计好的建筑物、构筑物的位置，通过野外测量的方法在地面上标定出来，作为施工的依据。
普通测量学的任务普通测量学定义：是研究地球形状和大小以及确定地球表面空间点位的科学研究对象:地球表面实质:确定地面点位主要任务:包括测定和测设两大部分(1)测定:从地面→到图纸→供使用是人类认识自然的过程(2)测设:从图纸→到地面→作为施工依据是人类改造自然的过程大地测量学研究测定地球的形状和大小及地球表面较大地区的点位测定和计算的有关理论与方法的学科。
工程测量学研究测量和制图的理论和技术在工程建设中的应用。
地图制图学研究地图制图的理论和方法。
地形测量学研究将地球表面局部地区的地貌、地物测绘成地形图和编制地籍图的基本理论和方法。
测量仪器学研究测量仪器的制造、改进和创新的学科。
物理大地测量学研究地球的重力场的测量方法、分布情况极其应用的学科。
测量工作的基本概基本原则控制测量地形测量施工放样基本观测量（距离角度高差）测量工作的基本原则布局上：由整体到局部精度上：由高级到低级次序上：先控制后细部测量工作的程序由整体到局部由高级到低级先控制后细部测量工作基本内容1.控制测量（1）.平面控制网(2)高程控制测量2碎部测量确定地面点位的三个基本要素距离—斜距、平距；角度—水平角、垂直角；高差—垂直距离第二章水准测量2-1高程测量概述地面点的高程绝对高程地面点沿铅垂线到大地水准面的距离。
1.高程测量测定地面点高程的工作2.高程测量的方法水准测量——用水准仪进行高程测量的工作。
测绘技术的基础知识介绍
测绘技术的基础知识介绍测绘技术旨在利用各种观测手段和设备，通过对地球物体的测量、观测、绘制和分析，获取准确地球表面形状、自然和人造地理要素的信息，为人类社会的发展提供重要的地理信息基础。
在现代社会中，测绘技术在土地开发、城市规划、资源管理以及环境保护等领域发挥着重要的作用。
本文将介绍测绘技术的基础知识，包括测绘的分类、测量方法和设备。
一、测绘的分类根据测绘目的和要求的不同，测绘可分为地形测绘、海洋测绘、工程测绘、航空航天测绘等多个专业分支。
地形测绘主要用于测量地球表面的形状和地形特征，包括山脉、湖泊、河流等，以及各种自然和人造地理要素的三维坐标、高程和形状信息。
地形测绘的方法主要包括三角测量、水准测量、地面观测和航测等。
海洋测绘主要用于测量海洋海底地形、水深和水文要素等，例如海山、海底沉积物、海流等。
海洋测绘的方法主要包括超声波测距、多波束测深和声纳测距等。
工程测绘主要用于土地开发、工程建设和房地产开发等领域，例如道路、桥梁、建筑物等。
工程测绘的方法主要包括全站仪测量、电子级测量和激光测距等。
航空航天测绘主要利用卫星、飞机和无人机等航空器进行测量和观测，用于获取大范围区域的地理要素信息。
航空航天测绘的方法主要包括遥感影像解译、卫星定位和测量等。
二、测量方法测量是测绘技术中最基本的环节，它通过对物体的位置、形状和属性等进行量化和记录。
测量可以分为直接测量和间接测量两种方法。
直接测量是指通过实地观测和测量，直接获取物体的位置、形状和属性等信息。
直接测量方法常见的有距离测量、角度测量和高程测量等。
距离测量可以使用测距仪或测距仪等设备，角度测量可以使用经纬仪或全站仪等设备，高程测量可以使用水准仪或GPS测高仪等设备。
间接测量是指通过间接手段或者推算方法，通过已知量求解未知量。
间接测量方法常见的有三角测量、水准测量和三角高程测量等。
三角测量利用三角关系求解未知量，水准测量利用水准线的平行性求解未知量，三角高程测量利用水平角和高程角求解未知量。
测绘专业基础知识培训讲解
分层设色法，在不同高程带，普染不同色调的颜色 来表示地貌起伏的方法。
对中小比例尺地形图 (如1：5万)补充规定“实地宽 100m以上的合理就扩大绘为双线” (从0.2扩大到 0.4） 实地河宽 100米到200米这段成为符号性双线河 (或称 记号双线河)，它不表示真宽，要注明河宽注记。
对小比例尺图上的河流有两种表示方法，其一，单 线配合不依比例尺双线 (又称过度性符号 )和依比例双 线的表示方法；其二，是单线配合单线真形符号表示。 所谓单线真形符号是将河流全部填满与水涯线相同的 普染色。
地与1：100万地图的图号联系。 1：10万图上每经差15′纬
差10′分成四幅1：5万地形图，编为A、B、C、D，如 E-49-1-A
1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、
4，如 E-49-1-A-1 1：10万图上每经差3′45″纬差2′30″分成
64幅1：1万地形图，编为(1)、...(64)，如 E-49-1-A-(1)
地图基本概念-特性、分类
一.地图的特征：可量测性；直观性；一览性。 二.地图的分类
一.按区域范围分类：分为世界图、国家图、分区图、省图、 市县图、乡镇图等；
二.按地图内容分类：分为两大类，普通地图和专题地图。 普通地图是以相对平衡的详细程度表示地球表面上的自然地理 和社会经济要素 (基本要素包括居民地、交通网、水系、地貌、 境界、土质植被等 )的地图。其中详细表示地面的各基本要素的 叫地形图；内容比较概略，但主要目标很突出，以反映各要素 基本分布规律为主的地图称为地理图；介于两者之间的叫地形 地理图。
地图符号
三.地图符号表示地物的原则
《测绘基础知识》PPT课件
2、测绘专业名词解释
高斯平面直角坐标系 高斯投影是等角横切椭圆柱投影。等角投影就是正形投影。所谓，
正形投影，就是在极小的区域内椭球面上的图形投影后保持形状相似。 即投影后角度不变形。 高斯投影的规律是：(1) 中央子午线的投影为一条直线，且投影之后的 长度无变形；其余子午线的投影均为凹向中央子午线的曲线，且以中央 子午线为对称轴，离对称轴越远，其长度变形也就越大；(2) 赤道的投 影为直线，其余纬线的投影为凸向赤道的曲线，并以赤道为对称轴； (3) 经纬线投影后仍保持相互正交的关系，即投影后无角度变形；(4) 中 央子午线和赤道的投影相互垂直。(5) 按投影带不同通常分为6和3度带。 6°带：自中央子午面起，自西向东每6°为一带，全球共分60带。带号 N与其中央子午线的经度(L０)有下列关系：L０= N×6°-3 °。常用坐 标系：1954年北京坐标、1980年西安坐标系。
3、测设
测设的概念是将规划图纸上设计好的建筑 物、构造物的位置（平面位置和高程）用测 量仪器和测量方法在地面上标定出来做为施 工的依据。即俗称:放样、放线或开线。
测绘学基本简介
4、研究领域
研究测定和推算地面点的几何位置、地球形状及
地球重力场，据此测量地球表面自然形状和人工设
施的几何分布，并结合某些社会信息和自然信息的
面向测绘业务员
测绘基础知识培训
2011年7月25日
1. 测绘学基本简介
1、测量学的概念
测量学是研究如何测定地面点的平面位 置和高程，将地球表面的地形及其它信息测 绘成图（含地图和地形图），以及研究地球 的形状和大小等的一门科学。
测绘学基本简介
2、测定
测定的概念是指运用测量仪器和方法，通 过测量和计算，获得地面点的测量数据，或 者把地球表面的地形按一定比例缩绘成地形 图，供科学研究、国民经济建设和规划设计 使用。
《测绘基础知识》PPT课件
2、测绘的分类
1、大地测量
研究测定地球形状及地球重力场，地球椭球参 数，以及地面点的几何位置的理论和方法。
2、航空摄影和摄影测量与ቤተ መጻሕፍቲ ባይዱ感
测绘地表形态，特别是测绘大面积的地表，可以 采用摄影方法或电磁波成像的方法，以获得地表形 态的信息。然后根据摄影测量的理论和方法，将获 得的地表形态信息以模拟的或解析的方式进行处理， 使转变为各种比例尺的地形原图或形成地理数据库。
利用测绘技术手段完成界线勘察、划定，在实 地及地图上反映勘界成果，全面表述界线的实地 与图上位置及相关信息，为边界管理提供科学依 据。
7、地理信息系统工程
在计算机硬、软件系统支持下，对整个或部分 地球表层（包括大气层）空间中的有关地理分布 数据进行采集、储存、管理、运算、分析、显示 和描述的技术系统。
4、地形测量
2、技术设计
概述：任务的来源及测区的基本情况。 作业技术依据。 坐标系统、高程系统、基本等高距。 己有资料及可利用情况分析。 成图方法及图幅规格。 数字化地形测量基本精度要求。 控制点布设。 数字化地形测量。 安全生产的要求。 质量控制。 上交资料。
2、测绘专业名词解释
坐标原点即是前面提到的“陕西省咸阳市泾阳县永乐镇”。 2008年7月1日我国启动了2000国家大地坐标系，计划用
8~10年完成现行国家大地坐标系到2000国家大地坐标系的 过渡与转换工作。（现在2011年，在我国很多的地方任然 采用的“54北京坐标系”坐标系的转换工作的难度和工作量 可想而知
2、测绘的分类
8、地图编制
系研究编制地图的理论与工艺的学科。主要包 括地图的编辑与编绘，如地图的内容、制图资料 的分析与整理、制图综合的原则、地图内容转绘 方法、遥感信息与计算机制图的运用等。
测绘技术实操培训教程
测绘技术实操培训教程导语：测绘技术作为一门重要的专业技能，对于现代社会的发展具有重要意义。
为了帮助广大学习者更好地掌握测绘技术实操，本文将为大家介绍一些基本的培训教程，希望对大家的学习有所帮助。
一、仪器设备的使用与维护测绘技术的核心在于仪器设备的使用与维护，因此在实操培训中，首先需要学习者掌握各种常用仪器的使用方法。
例如，全站仪作为测量中常用的一种设备，学习者需要了解其基本操作、测量原理以及数据处理方法等。
同时，掌握仪器的维护方法也是至关重要的，保持仪器设备的良好状态可以提高测量精度和效率。
二、测量技术的基本方法在实际的测绘工作中，需要学习者掌握一些基本的测量技术方法。
例如，放样测量是常见的一种方法，通过在实地放置测量桩确定测量点的位置，来进行区域范围的测绘。
此外，还有角度测量、距离测量、高程测量等方法，每种方法都有其独特的应用场景和注意事项，学习者需要透彻理解并熟练运用这些方法。
三、数据处理与绘图技巧测绘技术离不开对数据的处理和绘图，因此学习者需要具备一定的数据处理和绘图技巧。
在数据处理方面，学习者需要学会使用测量数据处理软件，比如常用的CAD软件或GIS软件等，通过对测量数据的处理和分析，生成具有实际意义的数据报告。
在绘图方面，学习者需要了解不同测绘图种类的绘制方法，并熟练掌握相关绘图软件的使用。
四、实地测绘与误差分析实地测绘是测绘技术实操的重要环节，学习者需要具备在野外进行实地测量的能力。
在实地测绘过程中，误差是不可避免的，因此学习者需要学会进行误差分析和修正。
了解误差来源和误差类型，并运用适当的误差分析方法，可以提高测量数据的准确性和可靠性。
五、案例分析与实操训练通过实操训练和案例分析，学习者可以将前面学到的知识与实际问题相结合，在解决实际测绘问题的过程中得到锻炼。
例如，通过模拟实际测量项目，学习者可以熟悉项目的流程和步骤，并发现和解决其中的问题。
同时，通过案例分析，学习者可以对实际项目中的测绘方法和技术进行深入理解和掌握。
测绘基础知识简介讲解
• 3、摄影测量与遥感：属于地球空间信息科学的范畴，它是利用非接 触成像和其他传感器对地球表面及环境、其他目标或过程获取可靠的 信息，并进行记录、量测、分析和表达的科学与技术。
• 9、1980西安坐标系：采用1975年国际大地测量与地球物 理联合会第十六届大会推荐的地球椭球基本参数设立的坐 标系。该坐标系原点在陕西省泾阳县永乐镇，位于西安西 北方向约60km，故称为1980年西安坐标系。基准面采用青 岛大港验潮站1952-1979年确定的黄海平均海水面（即 1985国家高程基准）。
• 12、CGCS2000坐标系：是（中国）2000国家大地坐标系的 缩写，该坐标系是通过中国GPS 连续运行基准站、 空间 大地控制网以及天文大地网与空间地网联合平差建立的地 心大地坐标系统。以ITRF 97 参考框架为基准, 参考框架 历元为2000.0。
• 13、独立坐标系：任意选定原定和坐标轴的直角坐标系。
• 10、1985国家高程基准：采用青岛验潮站1952-1979年的 验潮数据确定的黄海平均海水面所建议的高程基准。水准 原点起算高程为72.260米。
• 11、WGS-84坐标系：一种国际上采用的地心坐标系。坐标 原点为地球质心，其地心空间直角坐标系的Z轴指向BIH （国际时间服务机构）1984.O定义的协议地球极（CTP)方 向，X轴指向BIH 1984.0的零子午面和CTP赤道的交点，Y 轴与Z轴、X轴垂直构成右手坐标系，称为1984年世界大地 坐标系统。目的：在世界上建立一个统一的地心坐标系。
测绘基础知识培训
示。
大地高系统：是以参考椭球面为基准面的高程系统。某点的大地高是该点到通过该
点的参考椭球的法线与参考椭球面的交点间的距离。大地高也称为椭球高，大地高
一般用符号H表示。大地高是一个纯几何量，不具有物理意义，同一个点，在不同
的椭球基准面下，具有不同的大地高。
2018-07-02
二、坐标高程系统
3.高程系统
2018-07-02
三、地形图
1.基本比例尺
高斯-克吕格投影(Gauss-Kruger)与UTM（通用横轴墨卡托投影）投影异同 高斯-克吕格投影与UTM投影都是横轴墨卡托投影的变种。从投影几何方式看，高斯-克吕 格投影是“等角横切圆柱投影”，投影后中央经线保持长度不变，即比例系数为1；UTM 投影是“等角横轴割圆柱投影”，圆柱割地球于南纬80度、北纬84度两条等高圈，投影 后两条割线上没有变形，中央经线上长度比0.9996。两者主要差别在比例因子上，高斯克 吕 格 投 影 中 央 经 线 上 的 比 例 系 数 为 1 ， UTM投 影 为 0.9996， 两 种 投 影 可 近 似 采 用 X[UTM]=0.9996 * X[高斯]，Y[UTM]=0.9996 * Y[高斯]，进行坐标转换（注意：如坐标 纵轴西移了500000米，转换时须将Y值减去500000乘上比例因子后再加500000）。分带方 式上两者的分带起点不同，高斯-克吕格投影自0度子午线起每隔经差6度自西向东分带， 第1带的中央经度为3°；UTM投影自西经180°起每隔经差6度自西向东分带，第1带的中 央经度为-177°，因此高斯-克吕格投影的第1带是UTM的第31带。此外，两投影的X轴偏 移都是500公里。
7) 研究测绘学在社会经济发展的各相关领域中的应用。
2018-07-02
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
普通地图的内容要素及表示方法
四、交通及其在图上表示
交通网是各种运输的总称。它包括陆地交通、水陆 交通和空中交通及管线运输几类。
道路符号是线状的，但在比例尺缩小后，它的宽度 是夸大的，以我国地形图为例，铁路宽0.6mm，在1： 10万图上等于实地60m，在1：50万图上为300m。
符号的定位：不依比例符号都是扩大了的图形，一 般在设计时就已规定了符号的哪一部分代 表地物的 真实位置，这些规定的点和线，就叫定位点和定位线。
相关内容：关于AUTOCAD的编辑符号库
普通地图的内容要素及表示方法
一.普通地图上的内容要素-数学要素、地理要素和图廓 外要素
数学要素——坐标网、地图比例尺、地图定向等 地理要素——包括自然地理要素、社会经济要素和 其他标志
高斯－克吕格投影分带规定:该投影是国家基本比例尺地形图
的数学基础，为控制变形，采用分带投影的方法，在比例尺 1：
2.5万-1：50万图上采用6°分带，对比例尺为 1：1万及大于1：
1万的图采用3°分带。
6°分带法：从格林威治零度经线
起，每6°分为一个投影带，全球共分为60个投影带，东半球从
东经0°-6°为第一带，中央经线为3°，依此类推，投影带号
对小比例尺图上的河流有两种表示方法，其一，单 线配合不依比例尺双线(又称过度性符号)和依比例双 线的表示方法；其二，是单线配合单线真形符号表示。 所谓单线真形符号是将河流全部填满与水涯线相同的 普染色。
普通地图的内容要素及表示方法
三.居民地及其在图上表示
居民地是指各种建筑物组成的城市、集镇、农村或 其他居住区的总称。
行，第49列，其编号为 E-49 在1：100万图上，按经差3°
纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 E-49-
A 按 经 差 1°30′ 纬 差 1° 分 成 16 幅 1 ： 25 万 地 形 图 ， 编 为
[1]、...[16]，如 E-49-[1]。按经差30′纬差20′分成144幅1：10万
二.地图符号的分类
按几何精确性分类，分为：依比例符号、不依比例符号、半依 比例符号。
依比例符号是实地占有较大面积的物体，比例尺缩小后，仍能 显示其轮廓，如大面积街区、大湖等。 通常以线划表示其外轮 廓，并填绘符号或普染颜色。
不依比例符号实地上面积较小一般具有方位意义的物体，缩至 图上只能显示一个点。这类符号仅以其定位点表示物体的位置。
64幅1：1万地形图，编为(1)、...(64)，如 E-49-1-A-(1)
1：
1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、
b、c、d，如 E-49-1-A-(1)-a
地图符号
一.地图符号的意义
地图符号是地图上各种形状、大小和颜色的图形和文字的总称。 它是地图内容体现的一种主要手段。是地图的基本特征之一。
基础，延伸出1：50万、1：25万 1：10万，再以1：10万为基
础，延伸出1：5万、1:2.5万及1：1万三种比例尺。
1：
100万从赤道起向两极每纬差4°为一行，至88°，南北半球各
分为22横列，依次编号A、B、... V；由精度180°西向东每6°
一列，全球60列，以1-60表示，如海南所在1：100万图在第5
自然地理要素有水系、地貌和图质植被；
社会经济要素有居民地、交通网、境界和行政中心；
其他标志为方位物、经济标志、科学文化标志等。
图廓外要素——图名、图号、接图表、图例、图廓、 分度带、比例尺、坡度尺及坐标系统等
普通地图的内容要素及表示方法
二.水系及其在图上表示
水系是指海洋、江河、湖泊、水库、水渠、井泉各 种自然的人工的水文物体的总称。
专题地图是以普通地图作为底图基础的，重点反映某一 种或几种专门的要素，依内容要素可分为：自然地理图、社会 经济地图和工程技术图。
三.按比例尺分类 大 比 例 尺 地 形 图 ： 1 ： 5 千 Байду номын сангаас1 ： 2.5 万 比 例 尺 地 形 图
中 比 例 尺 地 形 图 ： 1 ： 5 万 —1 ： 25 万 比 例 尺 地 形 图 小比例尺地形图：1：50万-1：100万比例尺地形图 我国称 1：1万、1：2.5万、1：5万、1：10万、1：25万、1：50万、1： 100万七种比例尺普 通地图为国家基本比例尺地形图 按国家测 绘局制定的统一技术标准制图(规范、图式)。
个 投 影 带 ， 东 经 1°30′-4°30′ ， ...178°30′- 西 经
178°30′，...1°30′-东经1°30′。
东半球有60个投影带，
编号1-60，各带中央经线计算公式：L0=3°n ,中央经线为3°、
6°...180°。 西半球有60个投影带，编号1-60，各带中央
经线计算公式：L0=360°-3°n ,中央经线为西经177°、...3°、
普通地图的内容要素及表示方法
五.地貌及其在图上表示
晕渲法，假定光源在固定的方向上，用浓淡渐变的 半色调(墨和颜色)在图上显示地貌主体形态，其实质 是光彩立体感在地图上的应用。
等高线法，用一组有一定间隔(高差)的等高线的组 合来反映地面的起伏形态。
首曲线，按相应比例尺规定的等高距测绘的等高线， 图上用细线表示。
计曲线，为方便查看等高线的高程，规定从零米起 算，每隔四条基本等高线加粗成粗实线。
间曲线，按等高距的二分之一测绘的等高线，用与 首曲线等粗的虚线表示，补充显示局部形态
分层设色法，在不同高程带，普染不同色调的颜色 来表示地貌起伏的方法。
普通地图的内容要素及表示方法
基本原理概念
5、空间数据的表达
比例尺不同，进行分析和取舍的结果也不相同。例如一栋建筑物，在小比例 尺的GIS中可能被忽略，与整个城市一起作为一个点，而在大比例尺GIS中 则作为一个建筑物描述。一般来说，总是把各种地理现象归为几种类型， 如点、线、面。
1）呈点状分布的地理现象
此分布的现象如城镇、乡村居民地、交通枢纽、车站、工厂、学校、医院、 机关、山峰等等。
0°。
我国规定将各带纵坐标轴西移500公里，即将所有y
值加上500公里，坐标值前再加各带带号以18带为例，原坐标值
为 y=243353.5m ， 西 移 后 为 y=743353.5 ， 加 带 号 通 用 坐 标 为
y=18743353.5
我国地形图分幅与编号
我国基本比例尺地形图分幅与编号，以1：100万地形图为
地图基本概念-特性、分类
一.地图的特征：可量测性；直观性；一览性。 二.地图的分类
一.按区域范围分类：分为世界图、国家图、分区图、省图、 市县图、乡镇图等；
二.按地图内容分类：分为两大类，普通地图和专题地图。 普通地图是以相对平衡的详细程度表示地球表面上的自然地理 和社会经济要素(基本要素包括居民地、交通网、水系、地貌、 境界、土质植被等)的地图。其中详细表示地面的各基本要素的 叫地形图；内容比较概略，但主要目标很突出，以反映各要素 基本分布规律为主的地图称为地理图；介于两者之间的叫地形 地理图。
半依比例符号是实地上的狭长物体，其长度能依比例表示，而 宽度则需夸大，如狭长街区、铁路、公路、土堤等符号，其宽 度在图上均已扩大。在图上只能测其长度，不能测其宽度。
地图符号
三.地图符号表示地物的原则
符号的“比例”概念：地面物体与符号图形的缩小 比率并非总是一致，同一物体在较大比例尺图上能依 比例表示，而在较小比例尺图上则为半依比例号和非 依比例符号。符号的比例关系具有一定的相对性。
2）呈线状分布的地理现象
此分布现象如河流、海岸、铁路、公路、地下管网、行政边界等，它们也有 单线、双线和网状之分。在实际地面上，其水面、路面都可能是狭长的或 区域的面状。
3）呈面状分布的地理现象
此分布现象如土壤、耕地、森林、草原、沙漠等等，它们具有大范围连续 分布现象。有些面状分布现象有确切的边界，如建筑物、水塘等，有些现 象它们的分布范围从宏观上观察好像具有一条确切的边界，但是在实地上 并没有明显的边界，如土壤类型边界只能说是专家们研究的结果。
二.地图投影
是为解决由不可展的椭球面描绘到平面上的矛盾，用几何透视 方法或数学分析的方法，将地球上的点和线投影到可展的曲面 (平面、园柱面或圆锥面)上，将此可展曲面展成平面，建立该平 面上的点
地图数学基础
三.高斯-克吕格直角坐标
高斯－克吕格投影是设想用一个椭圆柱横套在地球椭球的外面， 并与设定的中央经线相切。
基本原理概念
4、空间数据质量 数据质量可以从下列几个方面来考虑： 1）准确度：即测量值与真值之间的接近程度，可用
误差来衡量。 2）精度：即对现象描述的详细程度。 3）不确定性：指某现象不能精确测得，当真值不可
测或无法知道时，我们就无法确定误差，因而用 不确定性取代误差。 4）相容性：指俩个来源的数据在同一个应用中使用 的难易程度。 5）一致性：指对同一现象或同类现象的表达的一致 程度。 6）完整性：指具有同一准确度和精度的数据在特定 空间范围内是否完整的程度。
测绘专业基础知识培训
质量管理科 2009.9.22
目的
作业人员测绘基础及相关经验不足，作 业过程中出现很多技术及质量问题，希 望借助本次培训，能够使作业人员对数 字化测绘相关的基础知识有个较全面的 了解，并能够解决实际的问题。
基本原理概念
1、数字化线划数据 地表现象异常复杂。各种各样的自然地理景 观和人文景观相互交织在一起，关系错综复 杂。但是，GIS世界中，人们将它们进行抽象 化和数字化表示，其中以数字线划数据最为 重要。数字线划数据是将空间地物直接抽象 为点、线、面的实体，用坐标描述它的位置 和形状，比如，一条道路虽然有自己一定的 宽度，并且弯弯曲曲，但是在抽象划时，就 把它当作是一条线，而在数字化这条路时， 以每个数字化点的坐标描述道路的形状。
