厂房泄压面积计算小工具
泄压面积计算书10.07.24
泄压面积计算分析报告书
设计人：
校对人：
审核人：
项目名称：厂房-3消防改造
项目地址：昆山
建设单位：七甲电子（昆山）有限公司
设计单位：苏州市城市建筑设计院有限责任公司
一．该喷漆车间为甲类房间（喷涂油漆），根据建筑防火规范表3.6.3得知其C值为0.11。
二．该甲类房间的长10.8米，宽7米，高 2.8米。
建筑面积92平方米长径计算：
[10.8*(7+2.8)*2]/[7*2.8*4]=2.7<3,所以按照一个计算段即可
三．根据建施图平.立.剖面标高得知该甲类房间高2.8米，
计算段容积为：
V=46*2.8=128.8(m3)
四．根据计算公式A=10CV2/3得知计算段泄压面积至少为：
A=10C V12/3=10*0.11*128.82/3=28(m2)
五.计算段实际泄压面积为：
A实际＝8(m2) <28(m2)
六．由以上计算结果可知：该喷漆房间泄压面积不满足规范要求。
建议采用以下方法增加泄压面积：1、重新布置喷漆线（全部靠外墙布置，可在
外墙上设置泄压口）
2、屋顶开洞
3、喷漆间重新分隔，把喷漆室柜子与其它柜
子单独隔开。
尽量的减少喷漆间的面积，
以及高度。
建筑防爆泄压面积公式
建筑防爆泄压面积公式
建筑防爆泄压面积的计算公式如下：
泄压面积= 建筑面积× 泄压比
其中，建筑面积指的是建筑物的总面积，泄压比是指在发生爆炸或其他危险情况时，需要将建筑内部的压力释放出去，以保证人员和设备的安全。
泄压比的大小取决于建筑物的结构、用途、危险源等因素，通常由相关部门或专业机构进行评估和确定。
例如，如果一座建筑的总面积为1000平方米，泄压比为0.2，则该建筑的防爆泄压面积为：
泄压面积= 1000平方米× 0.2 = 200平方米
防爆泄压面积的计算是建筑设计中的重要环节，必须按照相关规定和标准进行设计和施工，以确保建筑物的安全性能。
泄压面积计算
莂泄压面积计算爆炸能够在瞬间释放出大量气体和热量，使室内形成很高的压力，为了防止建筑物的承重构件因强大的爆炸力遭到破坏，将一定面积的建筑构、配件做成薄弱泄压设施，其面积称为泄压面积。
根据《建筑设计防火规范》（GB 50016），有爆炸危险的甲、乙类厂房，其泄压面积宜按下式计算，但当厂房的长径比大于3时，宜将该建筑划分为长径比小于等于3的多个计算段，各计算段中的公共截面不得作为泄压面积：芈式中 A—泄压面积（㎡）羅V—厂房的容积（m³）；肃C—厂房容积为1000m³时的泄压比（㎡/m³），可按表2-8-1选取。
肂长径比为建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积和4.0倍的该建筑横截面积之比。
建筑高度6m长边100m，短边40m该厂房的泄压面积宜按公式A＝10CV2/3计算（式中A：泄压面积，㎡；V：厂房的容积，m³；C：厂房容积为1000m³时的泄压比，薃A=10X0.11X（100X40X6）三分之二次方甲醇的泄压比应为大于等于0.11㎡/m³）。
经计算，该厂房的泄压面积不应小于915.20㎡。
比方上题目中最长尺寸是100截面周长为40+40+6+6=92最长尺寸与其横截面周长的积100X92横截面积40X6=2404.0倍的该建筑横截面积4X2409200/4/240=9.58不能大于3分为四段（当厂房的长径比大于3时，宜将该建筑划分为长径比小于等于3的多个计算段）9.58/4=每段长径比2.396仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
泄压面积的计算
泄压面积的计算
有爆炸危险的甲、乙类厂房，其泄压面积宜按下式计算，但当厂房的长径比大于3时，宜将该建筑划分为场景比≤3的多个计算段，各计算段中的公共截面不得作为泄压面积:
A=10CV2/3
A--泄压面积
V--厂房的容积
C--泄压比
2
长径比的计算
长径比:建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积和4.0倍的该建筑横截面积之比。
即:
H---- 厂房横截面的长边
W----厂房横截面的短边
下面来看道例题
已知:厂房跨度(w)12.0m,平均高度(H)6.5m
解答:
1)查表3.6.4 可知C=0.110
2)计算厂房的长径比:
36.0×(12.0+6.5)×2/(4×12.0×6.5)=1332/312=4.3＞3
3)以上计算结果不满足条文要求，因此将盖厂房分为两段再进行长径比计算(也可视情况分成多个计算段):
18.0×(12.0+6.5)×2/(4×12.0×6.5)=666/312=2.1＜3
(满足长径比要求)
4)计算每段厂房的容积:
V=18.0×12.0×6.5=1404(㎡)
5)代入公式A=10CV2/3中
A1=10×0.110×14042/3=1.1×125.4=137.9(㎡) (每段的泄压面积)
6)整个厂房需要泄压面积:
A=A×2=137.9×2=275.8(㎡)。
泄压面积的计算

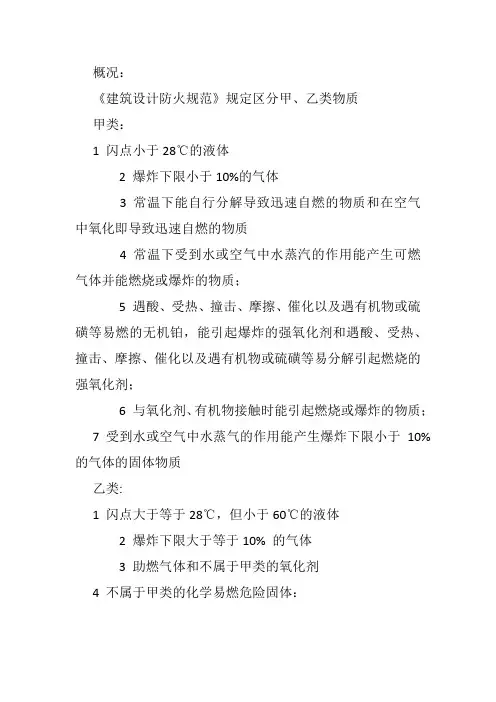

概况：《建筑设计防火规范》规定区分甲、乙类物质甲类：1 闪点小于28℃的液体2 爆炸下限小于10%的气体3 常温下能自行分解导致迅速自燃的物质和在空气中氧化即导致迅速自燃的物质4 常温下受到水或空气中水蒸汽的作用能产生可燃气体并能燃烧或爆炸的物质；5 遇酸、受热、撞击、摩擦、催化以及遇有机物或硫磺等易燃的无机铂，能引起爆炸的强氧化剂和遇酸、受热、撞击、摩擦、催化以及遇有机物或硫磺等易分解引起燃烧的强氧化剂；6 与氧化剂、有机物接触时能引起燃烧或爆炸的物质；7 受到水或空气中水蒸气的作用能产生爆炸下限小于10%的气体的固体物质乙类:1 闪点大于等于28℃，但小于60℃的液体2 爆炸下限大于等于10% 的气体3 助燃气体和不属于甲类的氧化剂4 不属于甲类的化学易燃危险固体：本此设计所涉及甲醇，乙醚，三甲基亚砜等化学试剂均属于甲类危险品，而碳酸钠，碳酸氢钠，氢氧化钠等固体属于乙类危化品。
在综合考虑我们的加料方式，以及产区通风换气等措施配合，故而，车间类爆炸气体偶尔存在，以及存在时间存在，属于zone1。
为了达到安全以及经济性的协调，故而厂区进行两个防爆等级的设计，甲类危化品的储存以及爆炸性工序的产线均采用甲类防爆，而乙类危化品则储存在乙类防爆间。
1 车间防爆泄压面积的计算新版的《建筑设计防火规范》第3.6章，对有爆炸危险的甲、乙类厂房、仓库的泄压面积提出了新的计算方法，主要是先要计算其长径比，长径比为建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积与4.0倍的该建筑横截面积之比。
如长径比大于3，要将其划分为小于等于3的若干个计算段，最后各段的泄压面积之和为该建筑物的泄压面积。
《建筑设计防火规范》规定，爆炸下限<10%的气体时，以及受到水或空气的中的水蒸气的作用，能产生爆炸下限<10%的气体的固体物质.2 原设计屋面做法为0.5厚彩钢板、50厚纤维保温棉、铝箔+250X250不锈钢丝网、150X60X20X2.5C型钢檩条（檩条间距1300），其屋面自重为18kg/m2<60kg/m2,屋面以及屋顶可以作为泄爆口。
泄压口计算
3.3设计计算注：(1)依据该表计算公式和说明栏中的各公式，分别将L 、B 、H 、t 、C 可变化的参数代入公式中，可计算求得防护区的总泄压面积。
(2)若使用者经常设计计算气体灭火系统，则可编制一个电子表格，将字母上标有‘'符号的可变化的参数填入表中，电子表格自动快速准确的计算出各相关参数。
(3)电子表格中主要公式编制方法：(a) 分区1格中的L 、B 、H 、VV 、AV 、t 、S 、C 、K 、W 、Pt 参数分别为E4、E5至E15位置。
(b) 公式VV=E4*E5*E6；公式W=1.05*E12*E7*E11/E10/(100-E11)； 公式FX=0.13*(E13/E14)/SQRT(E15)。
3.3.2IG-541混合气体灭火系统泄压面积电子表格计算表符号区护-■区分2L 1■P —— ■J-^^1-••■1— Do』」怪i_K_一-KEt区沪IV-■■■TJTft - * ■a・・*[一--<r rM4£'■A- rpTlr»IL--W一彌S•Tj宀A廿 ■StII icl: >now -Tla!h rfw. —fa ^^1!° -TlT1-■M4 ■-•li 13.3.1七氟丙烷气体灭火系统泄压面积电子表格计算表七氟丙烷气体灭火系统泄压面积电子表格计算表注：（1）防护区内围护结构承受内压为1200Pa 。
注：（1）IG541混合气体灭火系统防护区泄压口总泄压面积计算和电子表格编制方法与七氟丙烷灭火系统相同，这里不再赘述。
（2）IG51混合气体灭火系统灭火药剂剩余量公式为Ws$2.7Vo+Vp,计算过程比较复杂，经大量设计计算，剩余量一般为防护区设计用量的2〜5%之间，则取剩余量K=1.05。
3.4主要气体灭火系统在不同容积下的泄压面积防护区泄压面积参数表气体类型七氟丙烷气体灭火系统 IG541混合气体灭火系统 设计浓度（％） 8 10 37.5 42 喷放时间（S ） 9 9 55 55 药剂剩余量（％）0.05 0.05 0.05 0.05 防护区泄压总面积（m 2） 防护区容积（m 3） 100 0.03 0.04 0.04 0.04 200 0.06 0.08 0.08 0.08 3000.10 0.12 0.12 0.13 400 0.13 0.16 0.15 0.17 500 0.16 0.20 0.19 0.21 600 0.19 0.25 0.23 0.25 7000.22 0.29 0.27 0.29 800 0.26 0.33 0.31 0.33 900 0.29 0.37 0.35 0.38 10000.320.410.380.422）将防护区容积和保护对象的灭火设计浓度带入本表中，便可快捷查得防护区的总泄压面积。
泄压口面积计算软件的使用方法
1200Pa。 （f）风管長：输入风管的全长。 （g）弯头数量：输入弯头的数量。 （2）实行计算
输入各被保护区的数据后，按下画面左上方的「泄压口面积计算」按钮，显示必要的泄压 口面积。 （3）计算结果的打印 计算施行后，按下画面左上方的「打印预览」键、打印必要的泄压口面积。
RN-C-076A
灭火系统 NN100
RN-C-076A
（1/2）
灭火系统 NN100
泄压口面积计算软件的使用方法
Jul-2012
根据电脑进行泄压口面积的计算时，请采用计算软件「泄压口确认记录(NN100)」进行计算。
１．泄压口确认记录(NN100)的使用方法 1.1 原设计时 在设计计划阶段，在「原设计时的设计值」一栏输入数据。
（1）输入数据 输入数据，如下进行。
1.3 确认实测值 施工者在对泄压口的施工结束后，在「实测值」一栏输入实际的泄压口面积，最终确认实 际泄压口面积大于必要的泄压口面积。
项目名
NN100 灭火系统 泄压口确认记录
确认防护区的允许压强
日期
Байду номын сангаас
管理号码
NO.
防护区名
灭火剂流量 区域的 (m3/min) 结构 ※１
计划时的设计值
允许压强 (Pa)※２
（A）件名：输入工程项目的名称 （B）项目编号：输入项目的整理编号 （C）允许被保护区内的压力确认者：允许被保护区内压力值的确认日期与确认者 （D）各被保护区的数据
（a）被保护区编号：输入计算被保护区的编号。 （b）被保护区名：输入计算被保护区的名称。 （c）灭火剂流量：输入被保护区的设计流量。 （d）被保护区的构造：记入强度最弱部分的名称（例：门，顶棚，窗等）。 （e）允许被保护区内压力：输入被保护区内强度最弱部分的耐压强度值。但是，不得低于
厂房泄爆面积计算543
0.000
0.000
0.000 0.000 0.000
总泄爆面积Σ= #####
厂房截面高度，m 厂房截面宽度，m 厂房横截面周长，m
A=10CV2/3
（3.6.3）
厂房横截面积，m2
式中 ：
N=
A－泄压面积，m2；
V－厂房的容积，m3；
泄爆面积A计算
C－厂房容积为1000m3 时的泄压比，可按表3.6.3 选取，m2/m3。分段计算
厂房净高度
表3.6.3 厂房内爆炸性危险物质的类别与泄压比值（m2/m3）
宽 #### #### ####
0.055 0.055 0.110
洞口12
0.000 洞口12
301.988 0.000 0.000
洞口13
0.000 洞口13
24.757 0.000 0.000
洞口14
0.000 洞口14
注： 修改绿色数值 C值查表修改
洞口15
洞口16 洞口17 洞口18
0.000 洞口15
粉尘
乙烯
≥ 0.160
乙炔
≥ 0.200
氢
≥ 0.250
注：长径比为建筑平面几何外形尺寸中的最长尺寸与其 横截面周长的积和4.0 倍的该建筑横截面积之比。
厂房防爆验算 最小需要泄爆面积
实际泄爆面积
第1段
11.64
4.6
5.64
20.48
25.944 2.297132 N值不大于3，不需分
段计算泄压面积
0.000 洞口16 0.000 洞口17 0.000 洞口18
总泄爆面积Σ= #####
第2段
积 第2段
高 数量 直径 数量 面积 #### 7 0.000 0 22.050 #### 1 0.000 0 5.670 #### 1 0.000 0 0.000
