水表的准确度等级和计量等级
水表检定规程和标准
水表检定规程和标准水表检定规程和标准水表检定规程和标准水表的技术法规文件主要为国家计量检定规程、国家标准、行业标准等。
国际上，目前水表的国际建议和国际标准正在做比较大的调整和改动，且两种文件的改动原则和结果是基本协调一致的。
我国按照与国际接轨的原则，水表技术文件原则上将等同或等效采用国际建议和国际标准。
以下按其有效版本文件及其改动趋势分别说明。
一、水表检定规程1组成和现状目前有效版本的水表检定规程为JJGl62-1985《水表及其试验装置》、JJG2581988《水平螺翼式水表》、JJG5851989《高压水表》和JJG6861990《热水表》。
四个规程中以JJGl621985《水表及其试验装置》具有代表性，与84版的水表国家标准GB7781984《公称口径15～40mm旋翼式冷水水表》内容协调一致，但由于起草年份较早又因故未能及时修订，在术语、符号和个别技术参数等方面已与其它水表技术文件不一致。
水表国家标准于1996年等效或等同采用了国际标准进行了修订。
带电子装置水表等新品种的不断出现也增加了现有的水表技术法规修改和补充的必要性。
(1)JJGl621985《水表及其试验装置》内容由“水表试验装置”和“水表”二部分组成。
其中“水表试验装置”的相关内容已被JJGl64202*《液体流量标准装置》替代，而“水表”部分仍有效。
说明：JJGl64202*《液体流量标准装置》的首页中有“代替JJGl651985”字样，实际上只意味代替了其中的“一、水表试验装置”部分，未覆盖“二、水表”部分。
国家质量监督检验检疫总局国质检量函[202*]546号“关于对国家计量检定规程JJGl64202*《液体流量标准装置》的实施中有关问题的复函”中已对这一问题作了说明。
规程主要对小口径旋翼式和容积式冷水水表的技术要求和检定方法及其新产品全性能试验作了较全面和详细的规定。
各类水表产品的技术要求、试验项目和试验方法都可参考该规程。
水表基础知识讲解
水表基础知识讲座流量测量是能源计量的重要—环，水表是流量测量中使用最广泛和最重要的仪表之一。
水表的使用量大面广，既与于家万户的切身利益密切相关，也是各企业节约和控制用水、降低生产成本的必需手段。
用于贸易结算的水表属于强制检定的计量器具。
水表是流经管道的可饮用水的计量仪表,在流量计中具有结构简单、安装方便、流量范围宽、压力损失小等特点，其准确度等级为2级，用分段（高区和低区）误差限要求来表示，高区要求为±2%，低区±5％。
水表区别于其它流量计的特点是其传感器和指示装置均为机械式，其工作的动力来自水流。
水表的指示装置一般只显示通过水表的水体积总量。
水表可以安装电子传感器来实现水量信号的输出。
第一节水表发展简史从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史.期间,水表的结构先后出现了往复式单活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表(又称沃特曼水表）等形式。
这些水表的工作原理和基本结构至今仍被各国水表制造企业沿用,但在设计、工艺和选材等方面不断进步，大大提高了水表的计量性能和可靠性，降低了制造成本。
我国的水表使用和生产起步较晚.1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。
1883年英殖民主义者在上海建立了第二个水厂，水表开始进入我国。
随着一些沿海城市相继建造水厂，至20世纪30年代，当时的上海光华机械厂(现上海光华仪表厂前身）等从国外进口部分零件生产水表.在相当长的时间里，英法日德等国家的水表一直占据着我国的水表行业，这些不同品种、规格繁杂的水表，由于标准不一、零件不能互换，给以后自来水公司的水表维修带来了很大的困难。
1949年解放后，随着城市供水事业的发展，我国的水表工业也相应地发展起来。
从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水表.20世纪50年代后期，上海光华仪表厂开始试制少量的全金属结构、指针读数的速度式水表。
水计量率一级二级
水计量率一级二级
一级表计量率：100%
二级表计量率=二级表水量之和÷一级表水量；要求≥90%
三级表计量率=三级表水量之和÷二级表水量；要求≥85%
用计量等级高的水表，可使水表在包括微小流量在内的较大的流量范围内工作，也从根本上真正提高了水表灵敏度和计量能力。
活塞式(又称容积式)水表的计量等级一般可达C级或D级，但对水质要求较高。
说明:国际上大多数国家要求使用达到计量等级B级以上的水表，国内行业里也有取消计量等级A级的水表的呼声。
再次拟定的水表新国际标准和国际建议中，还把基于电磁或电子原理工作的、用于测量水的流量计也包括在水表内。
水表新规程解读
流量点的明显变化规程中水表常用的四个流量点表示为Q1、Q2、Q3 、Q4即最小流量，分界流量，公称流量，最大流量。
困惑水表生产企业的始动流量走到历史的尽头计量特性的重大变化根据GB/T778.1-1996水表计量特性的定义,水表的示值误差从最小流量（包括qmin）到分界流量（不包括qt）的低区为±5%；从分界流量（包括qt）到最大流量（包括qmax）的高区为±2%；水表按最小流量和分界流量分为A、B、C和D四个计量等级.新规程中,水表的准确度等级分为1级和2级。
定义为1级水表在水温（0.1～30）℃范围内，流量高区（Q2≤Q≤Q4）最大允许误差为±1%；流量低区（Q1≤Q＜Q2）最大允许误差为±3%；1级水表仅适用于流量Q3≥100m3/h的水表2级水表在水温（0.1～30）℃范围内，流量高区（Q2≤Q≤Q4）最大允许误差为±2%；流量低区（Q1≤Q＜Q2)，最大允许误差为±5%；我们常用的水表均属于2级水表检定周期释义85规程提到,水表的检定周期为2年91年强制检定的工作计量器具实施检定的有关规定（试行）民用三表(电表,水表燃气表)只作首次强制检定，限期使用，到期轮换。
水表使用期限不得超过六年（口径为15－25ｍｍ表）、四年（口径＞25－50ｍｍ），到期轮换具体执行过程中,很多争议,规程和规定打架啦看07新规程吧7.5 检定周期水表检定周期一般为2年对住宅生活用水,如果实施"首次强制检定，限期使用，到期轮换"的方式,首次检定合格后第一个检定周期为6年或4年.使用到期后,如果后续检定合格,则水表的检定周期为2年水表新标准解读要点水表新标准GB/T 778-2007参照ISO4064.1-2005《封闭满管道中水流量的测量饮用冷水水表和热水水表》规范，水表计量要求的流量点设置与1996版标准有很大的差异96版标准主要是按水表口径来确定常用流量（qp）值，然后分A、B、C、D四个等级，按各自固有的比例来确定最小流量（qmin）和分界流量（qt）值，按固有的比例确定过载流量（qs）值.新版标准是按GB/T321-2005的R5系列的一组数字来选取常用流量Q3，然后，按R10系列的一组数字来选取测量范围Q3/Q1，再按Q4/Q3=1.25，Q2/Q1=1.6来确定过载流量Q4和分界流量Q2，没有固有的对应关系。
水表相关的技术参数都是什么意思
关于水表的问答1、水表的QI、Q2、Q3、Q4各代表什么含义？Q1是额定量程范围内最小流量值，在此流量下水表示值误差在最大允许误差范围内Q2是界于Q1与Q3之间的流量，将水表的流量范围分为低区和高区的流量，高区流量和低区流量各有最大允许误差。
Q3是常用流量，也是额定流量下的最大流量，在此流量下，水表正常工作且示值误差在最大允许误差范围内Q4是超出额定流量最大流量Q3的过载流量，短时间的过载流量示值误差应在最大允许误差方位内，（短时间的定义：1天中不超过1小时，1年中不超过200小时）2、什么是量程比？正常流量范围与最小流量范围的比值，水表的量程比是Q3/Q1的值，量程比越大越好。
3、水表精度等级分为几级？每个等级是如何规定的？水表精度等级分为1级和2级1级表是指在温度0.1°C到30°C时，在正常流量下级Q2WQWQ4时是土1%,Q1WQWQ2低区时土3%，水温超过30°C时，Q3WQWQ4高区时土2%，低区为±3%；2级表是指在温度0.1°C到30C时，在正常流量下级Q2WQWQ4时是土2%，Q1WQWQ2低区时土5%，水温超过30C时，Q3WQWQ4高区时土3%，低区为土5%；4、水表检定时误差是如何计算的？E=（（示值-标准值）/标准值）*100%5、检定时检定点第一个检定值超过误差，是否可以判定水表不合格？该如何进行检定？如果第一个检定数据超差，不能判定该表不合格，可以再进行两次检定，取3次数据的平均值作为最终检定误差，并且后两次检定数据不超差，才可以判定该表合格。
6、检定周期的规定？水表一般检定周期为2年，对于住宅水表如果实施强制首检，限期使用、定期轮换方式，则首次检定合格后第一个检定周期为6年（DN25及以下口径），或4年（DN32-DN40口径）。
使用到期后，如果后续检定合格,则以后水表的检定周期为2年。
7、电磁水表与机械水表的区别？A、原理不同，电磁水表为电子式，切割磁力线的法拉第原理机械水表为需要水流压力推动叶轮旋转计量的机械式原理B、通讯：机械水表只能提供脉冲信号电磁水表可以提供除脉冲以外的多种信号，比如RS485/232、红外modbus信号C、测量精度：电磁水表的精度为±0.4%，机械水表为2%-5%D、维护量：电磁水表几乎免维护，只有在使用5-6年之后更换一次电池，而机械水表需要每两年拆下检定一次，每六年更换，并且机械水表受到低温时如果保温不够将会被冻裂，水表叶轮容易受到水流冲击损坏。

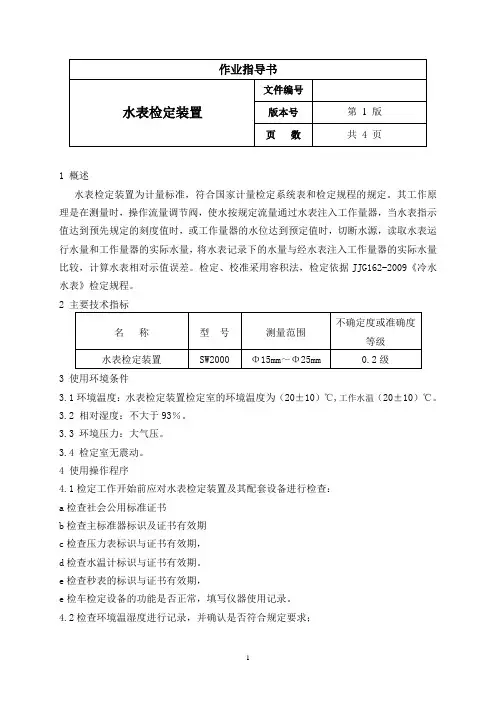

水表检定装置作业指导书
1 概述水表检定装置为计量标准，符合国家计量检定系统表和检定规程的规定。
其工作原理是在测量时，操作流量调节阀，使水按规定流量通过水表注入工作量器，当水表指示值达到预先规定的刻度值时，或工作量器的水位达到预定值时，切断水源，读取水表运行水量和工作量器的实际水量，将水表记录下的水量与经水表注入工作量器的实际水量比较，计算水表相对示值误差。
检定、校准采用容积法，检定依据JJG162-2009《冷水水表》检定规程。
2 主要技术指标3 使用环境条件3.1 环境温度：水表检定装置检定室的环境温度为（20±10）℃,工作水温（20±10）℃。
3.2 相对湿度：不大于93％。
3.3 环境压力：大气压。
3.4 检定室无震动。
4 使用操作程序4.1检定工作开始前应对水表检定装置及其配套设备进行检查：a 检查社会公用标准证书b 检查主标准器标识及证书有效期c 检查压力表标识与证书有效期，d 检查水温计标识与证书有效期。
e 检查秒表的标识与证书有效期，e 检车检定设备的功能是否正常，填写仪器使用记录。
4.2检查环境温湿度进行记录，并确认是否符合规定要求；4.3检定步骤1.外观及功能性检查；对被检定水表的检查包括以下几项，并同时记录水表各项信息；是否首次检定，有无首检标识，有无铅封，准确度等级（如果不是2级，水表应注明），计量单位，制造计量器具许可证标志和编号，制造商，制造年月和编号，流向，最大允许压力，安装方式，温度等级，最大压力损失，Q3值，Q3/Q1的比值，Q2/Q1的比值(当不为1.6时应注明)根据水表Q3值，Q3/Q1的比值，Q2/Q1的比值，确定水表的检定流量并记录的原始记录上。
4.4准备工作4.5打开水泵进水阀，关闭水表检定装置流量计阀门，打开底阀，4.6打开压缩机和水泵电源开关（电源开关开启前检查水箱水位是否符合要求），将水打入稳压罐，待稳压罐压力稳定，此时稳压罐玻璃管显示水位高度。
4.7卡装水表：打开稳压罐开关，选择与被检水表口径对应的直管段或接头，将水表水平安装在水表校验台上，关闭夹紧装置；4.8排空气：打开水表出水口总阀、底阀和进水总阀，按从大到小的顺序打开各个流量调节阀进行排气，排气完毕按从小到大的顺序关闭流量调节阀（注意：打开流量计开关时不应过猛，以免浮子将玻璃管打破或卡住，不要超过水表的常用流量Q3）；4.9记录水表入水口的水压，水温是否符合检定要求；4.10密封性试验4.10.1.关闭进水总阀和出水口总阀和针阀；4.10.2旋转转阀手柄至增压方向，缓慢旋开针阀（之前是关闭的）；4.10.3观察压力表，当压力到达最大允许压力时，迅速关闭针阀，使试验压力持续不少于一分钟，4.10.4.观察压力是否降低和水表及管道有无渗漏现象来判断水表是否泄漏，4.10.5检测完成后，旋转增压手柄至减压方向，打开针阀，使压力表示值回到原位。
水表检定规程
水表检定规程引言本规程等效采用国际建议OIML R49-1：2003（E）《测量可饮用冷水的水表第1部分：计量和技术要求》、R49-2：2004《测量可饮用冷水的水表第2部分：试验方法》和R49-3：2004（E）《测量可饮用冷水的水表第3部分：试验报告格式》。
1范围本规程适用于水表的型式评价、首次检定、后续检定和使用中检验。
本规程适用测量流经封闭满管道饮用冷水的水表，包括机械式水表、配备了电子装置的机械式水表、基于电磁或电子原理工作的水表，也适用于水表的电子辅助装置。
水表应有累计体积的指示装置。
2引用文献本规程引用下列文献:OIML R49-1：2003（E）测量可饮用冷水的水表第1部分：计量和技术要求OIML R49-2：2004（E）测量可饮用冷水的水表第2部分：试验方法ISO 4064-1：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范ISO 4064-2：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第2部分：安装要求ISO 4064-3：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备OIML D11：2004 电子测量仪器的一般要求JJG 164-2000 液体流量标准装置JJF 1001-1998 通用计量术语及定义使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位本规程除引用JJF1001规定的术语，还采用以下定义的其它术语。
3.1 水表及其组成3.1.1 水表 water meter在额定工作条件下用于连续测量、记忆和显示流经测量传感器的水体积的仪器。
注：水表至少包括测量传感器、计算器（有的计算器还包括调节和修正装置）和指示装置。
这三部分可以组成一体，也可安装在不同的位置。
3.1.2 测量传感器 measurement transducer水表上将被测水的流量或体积转换成信号传送给计算器的部件。
水表检定规程
水表检定规程引言本规程等效采用国际建议OIML R49-1：2003（E）《测量可饮用冷水的水表第1部分：计量和技术要求》、R49-2：2004《测量可饮用冷水的水表第2部分：试验方法》和R49-3：2004（E）《测量可饮用冷水的水表第3部分：试验报告格式》。
1范围本规程适用于水表的型式评价、首次检定、后续检定和使用中检验。
本规程适用测量流经封闭满管道饮用冷水的水表，包括机械式水表、配备了电子装置的机械式水表、基于电磁或电子原理工作的水表，也适用于水表的电子辅助装置。
水表应有累计体积的指示装置。
2引用文献本规程引用下列文献:OIML R49-1：2003（E）测量可饮用冷水的水表第1部分：计量和技术要求OIML R49-2：2004（E）测量可饮用冷水的水表第2部分：试验方法ISO 4064-1：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范ISO 4064-2：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第2部分：安装要求ISO 4064-3：2005 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备OIML D11：2004 电子测量仪器的一般要求JJG 164-2000 液体流量标准装置JJF 1001-1998 通用计量术语及定义使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位本规程除引用JJF1001规定的术语，还采用以下定义的其它术语。
3.1 水表及其组成3.1.1 水表 water meter在额定工作条件下用于连续测量、记忆和显示流经测量传感器的水体积的仪器。
注：水表至少包括测量传感器、计算器（有的计算器还包括调节和修正装置）和指示装置。
这三部分可以组成一体，也可安装在不同的位置。
3.1.2 测量传感器 measurement transducer水表上将被测水的流量或体积转换成信号传送给计算器的部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水表的准确度等级和计
量等级
Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
水表的和计量等级
水表的和计量等级是二个不同的概念!规定了水表的示值误差限，2级表示水表的最大示值误差不能超过±2新规程有1级水表，但必须在水表上标明。
计量等级则是按水表的分界和最小流量的大小来划分，表征水表的灵敏程度，老规程是按A、B、C、D来分级的，D级要求最高。
新规程用量程比(Q3/Q1)来代替原来的计量等级，比值最少有20个可选项，比值越大要求越高，制造难度也就越大。
水表的Q3、Q3/Q1的值是由生产厂家根据市场需求来定的，必须在水表上标记清楚。
水表检定时流量点可按水表上标明的数值来选定。
水表的和计量等级是二个概念!规定了水表的示值误差限，2级表示水表的最大示值误差不能超过±2%。
新规程有1级水表，但必须在水表上标明。
计量等级是按水表的分界和最小流量的大小来划分，表征水表的灵敏程度，老规程是按A、B、C、D来分级的，D级要求最高。
新规程用量程比(Q3/Q1)来代替原来的计量等级，比值最少有20个可选项，比值越大要求越高，制造难度也越大。
水表的Q3、Q3/Q1的值是由生产厂家根据市场需求来定的，必须在水表上标记清楚。
水表检定时流量点可按水表上标明的数值选定。
按照国际标准规定，民用水表为2级，误差从±2%---±5%。
■按照旧标准习惯，2级水表计量等级从低到高又分为A级、B级、C级、D 级。
其中A级水表趋于淘汰，B级相当于新标准R=80的水表、C级相当R=160的水表、D级相当于R=200的水表。
■按测量原理一般分为速度式（例如旋翼式）水表和容积式（例如活塞式）水表，常见的是速度式水表。
■速度式水表执行A、B、C三个计量。
容积式水表执行B、C、D三个计量。
