煤矿测量规程

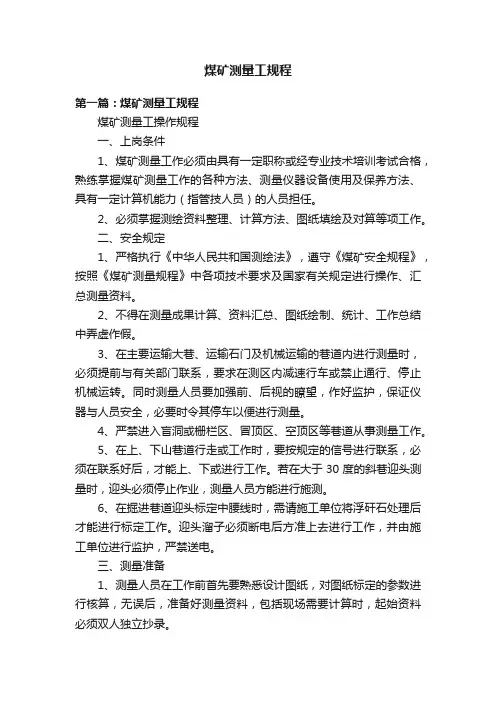

煤矿测量工规程
煤矿测量工规程第一篇：煤矿测量工规程煤矿测量工操作规程一、上岗条件1、煤矿测量工作必须由具有一定职称或经专业技术培训考试合格，熟练掌握煤矿测量工作的各种方法、测量仪器设备使用及保养方法、具有一定计算机能力（指管技人员）的人员担任。
2、必须掌握测绘资料整理、计算方法、图纸填绘及对算等项工作。
二、安全规定1、严格执行《中华人民共和国测绘法》，遵守《煤矿安全规程》，按照《煤矿测量规程》中各项技术要求及国家有关规定进行操作、汇总测量资料。
2、不得在测量成果计算、资料汇总、图纸绘制、统计、工作总结中弄虚作假。
3、在主要运输大巷、运输石门及机械运输的巷道内进行测量时，必须提前与有关部门联系，要求在测区内减速行车或禁止通行、停止机械运转。
同时测量人员要加强前、后视的瞭望，作好监护，保证仪器与人员安全，必要时令其停车以便进行测量。
4、严禁进入盲洞或栅栏区、冒顶区、空顶区等巷道从事测量工作。
5、在上、下山巷道行走或工作时，要按规定的信号进行联系，必须在联系好后，才能上、下或进行工作。
若在大于30度的斜巷迎头测量时，迎头必须停止作业，测量人员方能进行施测。
6、在掘进巷道迎头标定中腰线时，需请施工单位将浮矸石处理后才能进行标定工作。
迎头溜子必须断电后方准上去进行工作，并由施工单位进行监护，严禁送电。
三、测量准备1、测量人员在工作前首先要熟悉设计图纸，对图纸标定的参数进行核算，无误后，准备好测量资料，包括现场需要计算时，起始资料必须双人独立抄录。
2、观测前，应根据工程需要，合理选择不同级别的测绘仪器和测量方法，并按《煤矿测量规程》规定进行各项检验与校正。
3、工作前必须准备好测量仪器、工具及记录本等。
确认工作环境、设备仪器安全后才能进行测量工作。
现场施工测量、搬站运输、上下井时应切实保证仪器设备安全，完工后及时清点、擦拭，整理好使用过的工具和记录本，严防损坏和丢失。
4、测量工作以施工设计图、规程为依据。
测量人员对采掘工程，要做到心中有数，从数据准备到现场找点均要做到准确无误，要坚持复测、对算及填图核对检查等制度5、在特殊地点搞测量作业，必须编制专项措施，报总工程师批准。
煤矿测量规程(最新版)
煤矿测量规程（2013最新版）目录第一篇总则 (6)第二篇矿区地面控制测量 (9)第一章矿区地面平面控制测量 (9)第一节基本要求 (9)第二节水平角观测 (11)第三节光电测距 (13)第四节钢尺量距 (16)第五节内业计算 (17)第二章矿区地面高程控制测量 (18)第一节基本要求 (18)第二节水准测量 (19)第三节三角高程测量 (20)第三篇矿井测量 (22)第一章联系测量 (22)第一节基本要求 (22)第二节近井点和高程基点的测量 (23)第三节定向投点 (24)第四节陀螺经纬仪定向 (25)第五节几何定向 (28)第六节导入高程测量 (29)第二章井下平面控制测量 (30)第一节基本要求 (30)第二节导线点设置 (31)第三节水平角观测 (32)第四节边长测量 (33)第五节导线的延长 (35)第六节内业计算 (35)第三章井下高程控制测量 (37)第一节基本要求 (37)第二节水准测量 (37)第三节三角高程测量 (38)第四章采区测量 (38)第四篇露天矿测量 (41)第一章露天矿平面控制测量 (41)第一节基本要求 (41)第二节水平角观测 (43)第三节边长测量 (44)第四节内业计算 (44)第二章露天矿高程控制测量 (45)第一节基本要求 (45)第二节水准测量 (45)第三节三角高程测量 (46)第三章采剥场验收测量 (47)第一节基本要求 (47)第二节经纬仪视距测量和平板仪测量 (47)第三节验收量计算 (49)第四章排土场测图 (50)第五章开掘沟道、技术境界及爆破工作测量 (50)第五篇施工测量 (51)第一章基本要求 (51)第二章井口标定和地面建(构)筑物施工测量 (51)第一节井口标定 (51)第二节地面建(构)筑物施工测量 (52)第三章井巷施工和提升设备安装测量 (53)第一节立井普通法施工测量 (53)第二节立井特殊法施工测量 (55)第三节矿井提井设备安装测量 (57)第四节巷道中腰线的标定与检查 (60)第四章贯通测量 (60)第五章露天矿铁路、绞车道及栈桥施工测量 (61)第一节铁路测量 (61)第二节绞车道、栈桥的测量工作 (62)第六篇测绘资料 (64)第二章煤矿基本矿图 (64)第三章测量原始资料与成果计算资料 (70)第七篇地表与岩层移动及“三下”采煤观测 (73)第一章基本要求 (73)第二章地表移动观测 (74)第一节观测站设置 (74)第二节观测工作 (76)第三节观测资料的整理与分析 (78)第三章建筑物下采煤观测 (80)第四章铁路下采煤观测 (81)第五章水体下采煤观测 (82)第六章露天矿边坡移（滑）动观测 (83)第一篇总则第1条煤矿测量工作是矿山生产建设的重要环节，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。
矿山测量(测工)操作规程
矿山测量（测工）操作规程1.煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远发展规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际情况特制定本规程。
2.煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，定期进行矿井三量，对煤炭资源的合理开采进行监督，开展地表与岩层移动规律的研究，进行矿区范围内地质测量，参与矿区生产计划和长远发展的编制工作。
3.测量工作开始前要编写技术设计书，施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。
4.对测绘仪器和工具要定期校检，进行重要测量工作前亦必须对所使用的仪器工具进行检校。
5.从新生产水平开始必须采用全国统一坐标系统。
6.应积极引进先进仪器和设备，推广电子计算机和陆光测距技术，不断提高现代化管理水平。
7.矿区地面平面控制测量（1）在集团公司测设的四等首级控制网的基础上测设5级加密控制网，可采用三角网，边角网，导线网布网方法建立，其边长，测角中误差，导线全长相对闭合差应符合规程要求。
（2）水平角观测所用经纬仪必须进行严格检验，进行三角测量和导线测量的技术要求应符合规程要求。
（3）光电测距仪要求定期检验，必须按测距仪说明书的规定操作仪器，光电测距的技术要求按规定表格执行。
（4）钢尺应进行比长后再用，量距的技术要求按规定表格执行。
（5）内业计算前应检查外业观测薄有无错误，当采用计算机进行计算时，计算程序必须先经过手算检验方可，内业计算数字取位应符合规定。
8.矿区地面高程控制测量（1）地面首级高程控制网采用集团公司测设的三等水准点，在此基础上依地形条件可用水准或三角高程方法进行加密控制。
（2）水准测量观测的技术要求应符合规定的表格，内业计算取位按规定表格要求。
（3）三角高程测量的技术要求按规定表格执行，仪器觇标标高应用钢尺丈量两次，取平均值作最终结果。
煤矿测量规范
测量技术管理规范总则………………………………第一章矿区地面控制测量第二章矿井测量第一节联系测量第二节井下控制测量第三节采区测量第四节井下仪器设备的特别规定第三章施工测量第一节井口标定及井筒十字线测量第二节地面建（构）筑物施工测量第三节井巷施工和提升装备安装测量第三节贯通测量第四章测绘资料第一节煤矿基本矿图第二节测量原始资料与成果计算资料第三节新建矿井测绘资料的移交第五章地表与岩层移动及“三下”采煤观测第六章征迁及复垦测量工作附则总则一、根据《煤矿测量规程》中的有关规定，结合当前测绘技术发展状况以及公司测量工作实际情况，为加强测量工作基础管理，特制定本细则。
本细则是对《煤矿测量规程》的补充和个别条款的细化。
凡细则内未尽条文或有误之处，均按《煤矿测量规程》原文执行。
二、煤矿测量工作的主要任务包括以下几个方面：1．建立矿区地面和井下测量控制系统，为矿井各项测量工作提供起算数据；2．依据设计，进行采掘、土建、管线和机电安装等工程的测量工作，并在煤矿基本建设和生产各个阶段，对采掘工程是否按设计施工进行检查和监督；3．利用测绘资料，解决矿井生产、建设和改造中提出的各种测绘问题，并为煤矿灾害预防、救护提供有关的测绘资料；4．测绘各种煤矿测量图，满足煤矿生产建设和规划中各阶段的需要；5.定期进行矿井“三量”（开拓煤量、准备煤量和回采煤量）的统计分析，正确反映煤矿采掘关系现状。
按<<生产矿井储量管理规程>>的要求，对煤矿各级储量动态及损失进行统计和管理工作，对煤炭资源的合理开采进行业务监督。
6．建立地表、岩层和建（构）筑物变形观测站，开展本矿区地表与岩层移动规律、采矿和非采矿沉陷综合治理以及环境保护工作的研究，7.根据矿区地表和岩层移动变形参数，设计和修改各类保护煤柱。
参与“三下”（铁路下、水体下和建筑物下）采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施；8．进行矿区范围内的地籍测量；9．参与本矿区月度、季度和年度生产计划和长远发展规划的编制工作。
煤矿测量规程(最新版)
煤矿测量规程（2013最新版）目录第一篇总则 (1)第二篇矿区地面控制测量 (4)第一章矿区地面平面控制测量 (4)第一节基本要求 (4)第二节水平角观测 (7)第三节光电测距 (9)第四节钢尺量距 (14)第二章矿区地面高程控制测量 (16)第一节基本要求 (16)第二节水准测量 (17)第三节三角高程测量 (18)第三篇矿井测量 (20)第一章联系测量 (20)第一节基本要求 (20)第二节近井点和高程基点的测量 (21)第三节定向投点 (22)第四节陀螺经纬仪定向 (23)第五节几何定向 (26)第六节导入高程测量 (28)第二章井下平面控制测量 (28)第一节基本要求 (28)第二节导线点设置 (30)第三节水平角观测 (31)第四节边长测量 (32)第五节导线的延长 (34)第六节内业计算 (34)第三章井下高程控制测量 (36)第一节基本要求 (36)第三节三角高程测量 (37)第四章采区测量 (38)第四篇露天矿测量 (40)第一章露天矿平面控制测量 (40)第一节基本要求 (40)第二节水平角观测 (43)第三节边长测量 (43)第四节内业计算 (44)第二章露天矿高程控制测量 (45)第一节基本要求 (45)第二节水准测量 (45)第三节三角高程测量 (46)第四节内业计算 (47)第三章采剥场验收测量 (47)第一节基本要求 (47)第二节经纬仪视距测量和平板仪测量 (48)第三节验收量计算 (49)第四章排土场测图 (51)第五章开掘沟道、技术境界及爆破工作测量 (51)第五篇施工测量 (53)第一章基本要求 (53)第二章井口标定和地面建(构)筑物施工测量 (53)第一节井口标定 (53)第二节地面建(构)筑物施工测量 (55)第三章井巷施工和提升设备安装测量 (56)第一节立井普通法施工测量 (56)第二节立井特殊法施工测量 (58)第三节矿井提井设备安装测量 (61)第四节巷道中腰线的标定与检查 (64)第四章贯通测量 (66)第五章露天矿铁路、绞车道及栈桥施工测量 (67)第一节铁路测量 (67)第二节绞车道、栈桥的测量工作 (68)第六篇测绘资料 (70)第一章基本要求 (70)第二章煤矿基本矿图 (70)第三章测量原始资料与成果计算资料 (79)第七篇地表与岩层移动及“三下”采煤观测 (83)第一章基本要求 (83)第二章地表移动观测 (85)第一节观测站设置 (85)第二节观测工作 (89)第三节观测资料的整理与分析 (91)第三章建筑物下采煤观测 (93)第四章铁路下采煤观测 (95)第五章水体下采煤观测 (96)第六章露天矿边坡移（滑）动观测 (97)第一篇总则第1条煤矿测量工作是矿山生产建设的重要环节，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。
《煤矿测量规程》
煤矿测量规程第一篇总则第一条煤矿测量工作是矿山生产建设的重要要环节，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。
为了实现煤矿测量工作标准化，进一步提高工作质量，使煤矿测量更好地为煤矿安全生产和合理开采煤炭资源服务，不断提高煤矿企业的经济效益和社会效益，特制定本规程。
第二条煤矿测量工作的只要任务是：1、建立矿区地面和井下（露天坑）测量控制系统，为煤矿各项测量工作提供起算数据：2、依据设计文件，进行采掘（剥）、土建、管线和机电安装等工程测量工作，并在煤矿基本建设和生产各个阶段，对采掘（剥）工程是否按设计施工进行检查和监督；3、利用测绘资料，解决煤矿生产、建设和改造中提出的各种测绘问题，并为煤矿灾害的预防、救护提供有关的测绘资料；4、测绘各种煤矿测量图，满足煤矿生产、建设和规划各阶段的需要；5、定期进行矿井“三量”（开拓煤量、准备煤量和回采煤量）、露天矿“二量”（开拓煤量、回采煤量）和露天矿采剥量的统计分析；正确反映煤矿采掘（剥）关系现状。
按《产矿井储量管理规定》的要求；对煤矿各级储量动态及损失量进行统计个管理工作，对煤炭资源的合理开采进行业务监督。
6、建立地表、岩层和建（构）筑物变形观测站，开展矿区地表与岩层移动规律、采矿或非采矿沉陷综合治理以及环境保护工作的研究；7、根据矿区地表和岩层移动变形参数，设计和修改各类煤柱。
参与“三下”（铁路下、水柱下和建筑物下）采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施。
8、进行矿区范围内的地籍测量；9、参与本矿区（矿）月度、季度、年度生产计划和长远发展规划的编制工作。
第3条测量工作开始前，应根据任务要求，收集和分析有关测量资料，进行必要的现场勘踏，制定经济合理的技术方案，编写技术设计书，在施册过程中，外业观测工作本身须有校核。
对起算数据、外业记录和计算成果均需经过严格的检查或对算。
对磁性介质存储的软件和数据，在使用前必须进行考机。
重要测量工作必须独立地进行两次或两次以上的观测和计算，工程结束后要编写技术总结（或说明）并做好资料整理归档工作。
《煤矿测量规程》实施细则
《煤矿测量规程》实施细则2017年1月1日《煤矿测量规程》实施细则为了贯彻执行《煤矿测量规程》及其它有关技术规定，切实搞好测量工作安全质量标准化，结合我矿具体情况，特制定本工作实施细则。
第1条井下控制测量井下控制测量分井下平面控制测量和高程控制测量一、井下平面控制测量井下平面控制测量又分为基本控制和采区控制1.基本控制：按15〞导线进行施测，采用TS06-2全站仪施测光电测距导线，测角量边要符合《煤矿测量规程》精度及要求。
采用光电测距或全站仪观测时，测气压时读至100pa，气温读至1℃，每条边的测回数不得少于二个，测回间互差不大于10mm(每测回一次打边读数4个数)。
2.采区控制：按30″导线进行施测，也采用TS06-2全站仪施测光电测距导线。
平面控制的其它要求均按《煤矿测量规程》执行。
二、高程测量①水准测量，用于主要运输平巷中，使用两台仪器，同时观测或两次仪器高进行往返观测，互差不大于5mm，允许闭合差±50mm L （L为水准环（路）线的总长度，以Km为单位）。
②三角高程测量，用于斜巷及采区巷道中，倾斜角观测一般用一测回，仪器高和占标高丈量2次互差小于4mm，允许误差均按《煤矿测量规程》执行。
第2条岩移观测一、控制点，按地面近井点的要求实施。
二、工作测点，按5″级导线施测：各点间丈量均采用全站仪测距，不符值应小于1/8000，工作线总长度在采前二次测量之差应小于1/10000。
三、高程测量，控制点高程用四等水准进行观测，闭合差＜20L（L为水准环（路）线的总长度，以Km为单位）。
工作点采前二次高程测量，按三等水准要求，移动后按四等水准观测。
第3条煤矿测量外业工作一、外业（下井）前应对设计图纸、业务技术联系单等的标定数据进行验算，二人对算，认真的计算在对算本上，并校对签名。
二、小组工作要在前一天下午安排，科长把工作任务及安排向测量主管交待清楚。
下井前一定做好工具、仪器的检校、准备，乘车时要把仪器抱在怀里。
矿山测量操作规程
矿山测量操作规程一、煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际特制定本操作规程。
二、煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，参与矿区生产计划和长远发展的编制工作。
三、测量工作施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。
四、对测绘仪器和工具要定期校验，进行重要测量工作前亦必须对所使用的仪器工具进行校检。
五、水平角观测所用经纬仪必须进行严格检验，进行三角测量和导线测量的技术要求应符合规程要求。
、六、光电测距仪要求定期检验，必须按测距仪说明书的规定操作仪器，光电测距的技术要求按规定表格执行。
七、钢尺应进行比长后再用，量距的技术要求按规定表格执行。
八、内业计算前应检查外业观测薄有无错误，应当采用计算机进行计算时，计算程序必须先经过手算检验方可，内业计算数字取位应符合规定。
九、井下水平角观测所用仪器和作业要求应符合规定表格的要求。
十、钢尺量边分段丈量时最小尺段长度应大于10米，定线偏差应小于5CM，量边时应施以比长时的拉力，每尺段以不同地点读书3次，互差小于3MM，导线边长必须往返测量，丈量结果加入各种改正数后互差应小于边长的1/6000。
十一、延长经纬仪导线前必须对上次所测量的最后一个水平角按相应测角精度进行检查，结果值不得超过规程的规定。
十二、内业计算前要有专人负责检查外业手薄，当用计算机时应对程序进行验证后方可使用，导线角闭合差按规定表格执行，计算取位按规定表格执行。
十三、所有测量人员入井时必须佩带矿工安全帽、防尘口罩、防尘眼镜，穿戴矿工胶鞋、全棉劳动服，手套等劳动保护用品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿测量规程
第一篇总则
第1条煤矿测量工作是矿山生产建设的重要要环节，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。
为了实现煤矿测量工作标准化，进一步提高工作质量，使煤矿测量更好地为煤矿安全生产和合理开采煤炭资源服务，不断提高煤矿企业的经济效益和社会效益，特制定本规程。
第2条煤矿测量工作的主要任务是：
1. 建立矿区地面和井下（露天坑）测量控制系统，为煤矿各项测量工作提供起算数据：
2. 依据设计文件，进行采掘（剥）、土建、管线和机电安装等工程测量工作，并在煤矿基本建设和生产各个阶段，对采掘（剥）工程是否按设计施工进行检查和监督；
3. 利用测绘资料，解决煤矿生产、建设和改造中提出的各种测绘问题，并为煤矿灾害的预防、救护提供有关的测绘资料；
4. 测绘各种煤矿测量图，满足煤矿生产、建设和规划各阶段的需要；
5. 定期进行矿井“三量”（开拓煤量、准备煤量和回采煤量）、露天矿“二量”（开拓煤量、回采煤量）和露天矿采剥量的统计分析；正确反映煤矿采掘（剥）关系现状。
按《产矿井储量管理规定》的要求；对煤矿各级储量动态及损失量进行统计个管理工作，对煤炭资源的合理开采进行业务监督。
6. 建立地表、岩层和建（构）筑物变形观测站，开展矿区地表与岩层移动规律、采矿或非采矿沉陷综合治理以及环境保护工作的研究；
7. 根据矿区地表和岩层移动变形参数，设计和修改各类煤柱。
参与“三下”（铁路下、水柱下和建筑物下）采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施。
8. 进行矿区范围内的地籍测量；
9. 参与本矿区（矿）月度、季度、年度生产计划和长远发展规划的编制工作。
第3条测量工作开始前，应根据任务要求，收集和分析有关测量资料，进行必要的现场勘踏，制定经济合理的技术方案，编写技术设计书，在施册过程中，外业观测工作本身须有校核。
对起算数据、外业记录和计算成果均需经过严格的检查或对算。
对磁性介质存储的软件和数据，在使用前必须进行考机。
重要测量工作必须独立地进行两次或两次以上的观测和计算，工程结束后要编写技术总结
（或说明）并做好资料整理归档工作。
第4条为了保证测绘成果的质量，对测绘仪器、工具应加强管理，精心使用。
定期检验、校正和维修。
在进行重要测量工作前，对使用的仪器、工具亦必须检验和校正。
第5条一个矿区应采用统一的坐标和高程系统。
为了便于成果、成图的相互利用，应尽可能采用国家3。
带高斯平面坐标系统。
在特殊情况下，可采用任意中央子午线或矿区平均高程面的矿区坐标系统。
矿区面积小于50平方公里且无发展可能时，可采用独立坐标系统。
矿区高程尽可能采用1985国家高程基准，当无此条件时，方可采用假定高程系统。
第6条本规程地面控制测量部分未规定的其它技术要求和地形测量部分，按国家测绘颁发的现行规范执行。
第7条本规程以中误差与允许误差作为评定测量精度的标准，允许误差一般采用中误差的两倍。
各煤矿应经常对实测成果进行总结分析，以求得各种测量误差的参数。
第8条所有的矿区都应积极创造条件，引进先进仪器和先进设备，推广电子计算技术，逐步建立煤矿测绘资料和储量动态数据库，实现数据采集、存储、处理和绘图的自动化，不断提高煤矿测绘技术的现代化管理水平。
第9条在符合本规程精度要求的前提下，应提倡采用经过鉴定、行之有效的技术革新成果。
第二篇矿区地面控制测量
第一章矿区地面平面筐子测量
第一节基本要求
第10条矿区地面平面控制网可采用三角网、边角网、测边网和导线网等布网方法建立。
矿区首级平面控制网必须考虑矿区远景发展的需要。
一般在国家一、二等平面控制网基础上布设，其等级应依矿区走向长度，参照表1选定。
表1
矿区走向长度Km)
首级控制
加密控制
26~100
5~25<5
三等
四等
一、二级（小三角、小测边或导线）
四等，一级（小三角，小测边或导线）
一级（小三角、小测边或导线）
在满足当前生产建设的前提下,加密网可以采用越级加密控制网的方法. 第11条矿区地面各级平面控制网的布设:
1. 三角网的布设应符合表2规定.
2. 测边网的布设应符合表3规定.
3. 光电测距导线的布设应符合表4规定.
4. 钢尺量距导线的布设应符合表5规定.
表2
等级
一般边长(Km)
测角中误差(″)
起算边长相对中误差
最弱边边长相对中误差
三等网
四等网
一级小三角网二级小三角网
5~9
2~5
1
0.5
±1.8
±2.5
±5.0
±0
1/200000(首级)
1/150000(加密)
1/150000(首级)
1/40000 1/20000
1/80000
1/40000
1/20000
1/10000
表3
等级
一般边长(Km)
测距相对中误差
三等网
四等网
一级小测边网(相当于一级小三角网)
二级小测边网(相当于二级小三角网)
5~9
2~5
1
0.5
1/150000
1/100000
1/50000
1/25000
表4
等级
符(闭)合导线长度(Km) 一般长度
测距相对中误差
测角中误差(″)
导线全长相对闭合差三等导线
四等导线
一级导线
二级导线
15
10
5
3
2~5
1~2
0.5
0.25
1/100000
1/100000
1/30000
1/20000
±1.8
±2.5
±5
±0
1/60000
1/40000
1/20000
1/10000
表5
等级
附(闭)合导线长度(Km) 平均边长(m)
往返丈量互差的相对误差测角中误差(″)
导线全长相对闭合差
一级导线
二级导线
2.5
1.8
250
180
1/20000
1/15000
±5
±10
1/10000
1/7000
第12条在矿区布设基线和基线网作为控制网的起算边时，其实布设应符合表6规定。
等级
基线一般长度(Km)
基线丈量的相对中误差
基线网扩大边或起算边的相对中误差
三等基线
四等基线
一级小三角基线
二级小三角基线
1~3
1~2
0.5~1.0
0.3~0.8
1/350000
1/200000
——
——
1/200000
1/150000
1/40000
1/20000
