煤矿测量工操作流程
煤矿测量工作流程
一、接受测量工作：为更好的服务煤矿安全生产，设计人员的设计
资料和图纸后，应立即
1、收集相应基础资料；
2、检查设计资料图纸；
3、校核计算测量起算数据；
二、实施测量工作：做好资料准备工作后，着手做好以下准备工作：
1、及时向相关施工单位下达相关通知单；
2、做好准备工作
(1)、检查仪器（电池电量、测量仪器）；
(2)、准备测量资料；
(3)、准备材料（对讲机、木桩、线绳、钉子、红漆）；
3、导线测量
(1)、检测起始点（新测数据与原测数据比较不超限方可进行其他测量工作）；
(2)、栓后视点（线绳悬挂自由垂直、不摇摆）；
(3)、选择前视点位置，顶板要坚硬牢稳、无淋水、便于拴点线绳，底板无积水、便于架设仪器。
(4)、架设仪器（脚架要架稳踩实、对中整平）；
(5)、正倒镜照准前、后视点测记水平角、平距、伪高差；
(6)、量取仪器高、点上下高，精确到毫米；
(7)、多测回测记的水平角、平距互差满足《煤矿测量规程》限差
要求方可搬仪器；
4、开口及中心线标定测量
(1)、检测标定基准点（新测数据与原测数据比较不超限方可进行其他测量工作）；
(2)、栓后视点（线绳悬挂自由垂直、不摇摆）；
(3)、在标定基准点架设仪器（脚架要架稳踩实、对中整平）；
(4)、照准后视点测记起始方向值；
(5)、依据事先或现场算好的标定要素进行标定；
(6)、在标定方向上选择顶板坚硬牢稳、无淋水、便于拴点处至少拴4根中线；
(7)、照准标定中线点、测记标定方向值；
(8)、倒镜测记前、后视方向值及平距；
(9)、现场计算拨角和标定要素与设计数据对照，满足《煤矿测量规程》要求后方可搬仪器；
5、倾斜巷道腰线标定测量
(1)、按设计坡度算出单位平距的高差值；
(2)、在距倾斜巷段最近的已知高程点架设仪器；
(3)、选择便于标设腰线点的巷道位置；
(4)、测量出腰线点到架仪器的已知高程点的最短平距；
(5)、计算出已知高程点与腰线点间的高差；
(6)、测出腰线点的垂直方向上一点的高程或与仪器视准轴同高程点，按仪器点与腰线点间的高差算出垂直方向上一点的高程或与仪
器视准轴同高程点上或下间距，用小卷尺量距定出腰线点；
(7)、每组腰线不少于三根；
(8)、根据方便使用腰线的的原则，可将腰线定在巷道的中心线或巷道两帮上；
(9)、测出各腰线点的高程和腰线点间距，算出坡度与设计坡度对照，满足《煤矿测量规程》要求后方可搬仪器；。
煤矿地测专业岗位标准化卡片
1
班前准备
1.明确本次作业目的
2.收集本次作业相关瓦斯地质资料
3.准备所需物探仪器、工具
1.要依据作业目的有针对性的收集瓦斯地质资料且确定收集资料准确无误
2.要依据作业目的有针对性的制定超前物探设计
3.确认物探仪器、工具齐全完好
2
班中作业
1.井下煤壁观测
2.井下物探，收集超前物探资料
3.开展瓦斯地质综合评级工作
2.要依据作业目的有针对性的制定超前物探设计
3.下井劳保用品穿戴齐全，佩戴证件有效
4.确认物探仪器、工具齐全完好
2
班中作业
1.进行井上下水文地质调查和观测
2.井下物探，收集物探资料
3.参与探放水设计及现场工作
4.准确及时地进行水文地质预测
5.提供年度、月度防治水资料
6.完成水文地质标准化达标工作
1.有正规的分井上井下和不同观测内容的专用原始记录本
煤矿地测专业岗位标准化卡片
1.测量工标准化作业流程
序号
工作阶段
作业内容
作业标准
1
班前准备
1.对所有起算数据、导线点坐标、已知方位、设计方位、标定参数等进行认真检查、核对
2.测量仪器、工具齐全、完好，所需测量数据确认
1.采用国家规定的坐标系统及高程系统，建立健全测量控制系统
2.下井劳保用品穿戴齐全，佩戴证件有效
3.确认测量仪器、工具齐全完好
2
班中作业
1.中腰线标定及时、准确、无误
2.贯通、停掘、停采线及相邻巷道过巷道通知单按规定及时发放
3.采掘工程平面图填报及刻录备份
4.专业外业记录
5.提出地表移动参数，进行地表塌陷裂缝调查
1.井下基本控制导线和采区控制导线按规定及时延长
矿山测量(测工)操作规程
矿山测量（测工）操作规程1.煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远发展规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际情况特制定本规程。
2.煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，定期进行矿井三量，对煤炭资源的合理开采进行监督，开展地表与岩层移动规律的研究，进行矿区范围内地质测量，参与矿区生产计划和长远发展的编制工作。
3.测量工作开始前要编写技术设计书，施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。
4.对测绘仪器和工具要定期校检，进行重要测量工作前亦必须对所使用的仪器工具进行检校。
5.从新生产水平开始必须采用全国统一坐标系统。
6.应积极引进先进仪器和设备，推广电子计算机和陆光测距技术，不断提高现代化管理水平。
7.矿区地面平面控制测量（1）在集团公司测设的四等首级控制网的基础上测设5级加密控制网，可采用三角网，边角网，导线网布网方法建立，其边长，测角中误差，导线全长相对闭合差应符合规程要求。
（2）水平角观测所用经纬仪必须进行严格检验，进行三角测量和导线测量的技术要求应符合规程要求。
（3）光电测距仪要求定期检验，必须按测距仪说明书的规定操作仪器，光电测距的技术要求按规定表格执行。
（4）钢尺应进行比长后再用，量距的技术要求按规定表格执行。
（5）内业计算前应检查外业观测薄有无错误，当采用计算机进行计算时，计算程序必须先经过手算检验方可，内业计算数字取位应符合规定。
8.矿区地面高程控制测量（1）地面首级高程控制网采用集团公司测设的三等水准点，在此基础上依地形条件可用水准或三角高程方法进行加密控制。
（2）水准测量观测的技术要求应符合规定的表格，内业计算取位按规定表格要求。
（3）三角高程测量的技术要求按规定表格执行，仪器觇标标高应用钢尺丈量两次，取平均值作最终结果。
煤矿测量工规程
煤矿测量工操作规程一、上岗条件1、煤矿测量工作必须由具有一定职称或经专业技术培训考试合格，熟练掌握煤矿测量工作的各种方法、测量仪器设备使用及保养方法、具有一定计算机能力（指管技人员）的人员担任。
2、必须掌握测绘资料整理、计算方法、图纸填绘及对算等项工作。
二、安全规定1、严格执行《中华人民共和国测绘法》，遵守《煤矿安全规程》，按照《煤矿测量规程》中各项技术要求及国家有关规定进行操作、汇总测量资料。
2、不得在测量成果计算、资料汇总、图纸绘制、统计、工作总结中弄虚作假。
3、在主要运输大巷、运输石门及机械运输的巷道内进行测量时，必须提前与有关部门联系，要求在测区内减速行车或禁止通行、停止机械运转。
同时测量人员要加强前、后视的瞭望，作好监护，保证仪器与人员安全，必要时令其停车以便进行测量。
4、严禁进入盲洞或栅栏区、冒顶区、空顶区等巷道从事测量工作。
5、在上、下山巷道行走或工作时，要按规定的信号进行联系，必须在联系好后，才能上、下或进行工作。
若在大于30度的斜巷迎头测量时，迎头必须停止作业，测量人员方能进行施测。
6、在掘进巷道迎头标定中腰线时，需请施工单位将浮矸石处理后才能进行标定工作。
迎头溜子必须断电后方准上去进行工作，并由施工单位进行监护，严禁送电。
三、测量准备1、测量人员在工作前首先要熟悉设计图纸，对图纸标定的参数进行核算，无误后，准备好测量资料，包括现场需要计算时，起始资料必须双人独立抄录。
2、观测前，应根据工程需要，合理选择不同级别的测绘仪器和测量方法，并按《煤矿测量规程》规定进行各项检验与校正。
3、工作前必须准备好测量仪器、工具及记录本等。
确认工作环境、设备仪器安全后才能进行测量工作。
现场施工测量、搬站运输、上下井时应切实保证仪器设备安全，完工后及时清点、擦拭，整理好使用过的工具和记录本，严防损坏和丢失。
4、测量工作以施工设计图、规程为依据。
测量人员对采掘工程，要做到心中有数，从数据准备到现场找点均要做到准确无误，要坚持复测、对算及填图核对检查等制度5、在特殊地点搞测量作业，必须编制专项措施，报总工程师批准。

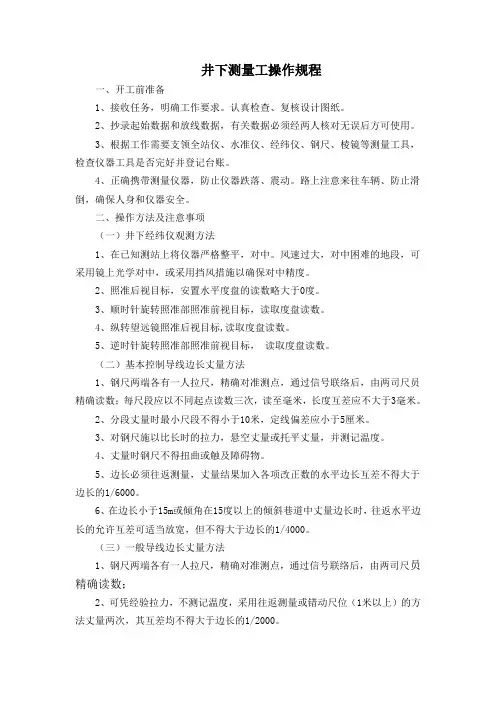

井下测量工操作规程
井下测量工操作规程一、开工前准备1、接收任务，明确工作要求。
认真检查、复核设计图纸。
2、抄录起始数据和放线数据，有关数据必须经两人核对无误后方可使用。
3、根据工作需要支领全站仪、水准仪、经纬仪、钢尺、棱镜等测量工具，检查仪器工具是否完好并登记台账。
4、正确携带测量仪器，防止仪器跌落、震动。
路上注意来往车辆、防止滑倒，确保人身和仪器安全。
二、操作方法及注意事项（一）井下经纬仪观测方法1、在已知测站上将仪器严格整平，对中。
风速过大，对中困难的地段，可采用镜上光学对中，或采用挡风措施以确保对中精度。
2、照准后视目标，安置水平度盘的读数略大于0度。
3、顺时针旋转照准部照准前视目标，读取度盘读数。
4、纵转望远镜照准后视目标,读取度盘读数。
5、逆时针旋转照准部照准前视目标，读取度盘读数。
（二）基本控制导线边长丈量方法1、钢尺两端各有一人拉尺，精确对准测点，通过信号联络后，由两司尺员精确读数；每尺段应以不同起点读数三次，读至毫米，长度互差应不大于3毫米。
2、分段丈量时最小尺段不得小于10米，定线偏差应小于5厘米。
3、对钢尺施以比长时的拉力，悬空丈量或托平丈量，并测记温度。
4、丈量时钢尺不得扭曲或触及障碍物。
5、边长必须往返测量，丈量结果加入各项改正数的水平边长互差不得大于边长的1/6000。
6、在边长小于15m或倾角在15度以上的倾斜巷道中丈量边长时，往返水平边长的允许互差可适当放宽，但不得大于边长的1/4000。
（三）一般导线边长丈量方法1、钢尺两端各有一人拉尺，精确对准测点，通过信号联络后，由两司尺员精确读数；2、可凭经验拉力，不测记温度，采用往返测量或错动尺位（1米以上）的方法丈量两次，其互差均不得大于边长的1/2000。
（四）三角高程测量方法1、当倾角大于6度时采用三角高程测量。
三角高程测量可与导线测量同时进行。
2、观测两点间的倾角，正倒镜观测，并往返观测。
量取仪器高和觇标高，量至毫米，并量注测点至底板高度。

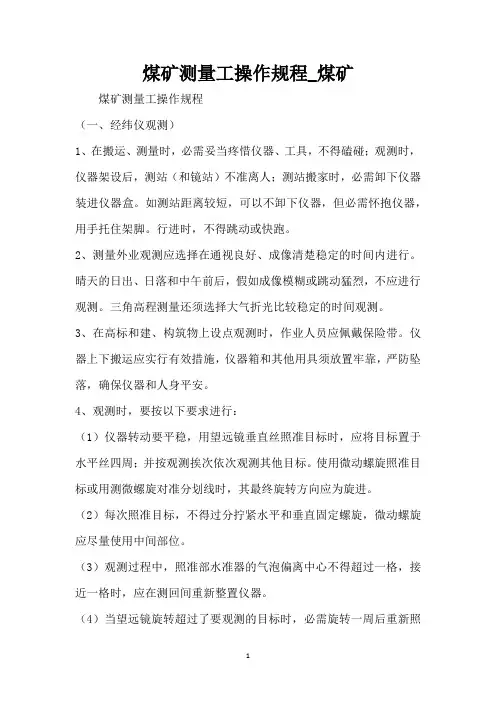

煤矿测量工操作规程_煤矿
煤矿测量工操作规程_煤矿煤矿测量工操作规程（一、经纬仪观测）1、在搬运、测量时，必需妥当疼惜仪器、工具，不得磕碰；观测时，仪器架设后，测站（和镜站）不准离人；测站搬家时，必需卸下仪器装进仪器盒。
如测站距离较短，可以不卸下仪器，但必需怀抱仪器，用手托住架脚。
行进时，不得跳动或快跑。
2、测量外业观测应选择在通视良好、成像清楚稳定的时间内进行。
晴天的日出、日落和中午前后，假如成像模糊或跳动猛烈，不应进行观测。
三角高程测量还须选择大气折光比较稳定的时间观测。
3、在高标和建、构筑物上设点观测时，作业人员应佩戴保险带。
仪器上下搬运应实行有效措施，仪器箱和其他用具须放置牢靠，严防坠落，确保仪器和人身平安。
4、观测时，要按以下要求进行：（1）仪器转动要平稳，用望远镜垂直丝照准目标时，应将目标置于水平丝四周；并按观测挨次依次观测其他目标。
使用微动螺旋照准目标或用测微螺旋对准分划线时，其最终旋转方向应为旋进。
（2）每次照准目标，不得过分拧紧水平和垂直固定螺旋，微动螺旋应尽量使用中间部位。
（3）观测过程中，照准部水准器的气泡偏离中心不得超过一格，接近一格时，应在测回间重新整置仪器。
（4）当望远镜旋转超过了要观测的目标时，必需旋转一周后重新照准，不得反向旋转。
（一）地面三角测量和精密导线测量1、观测前应清除觇标、脚架四周杂草，并依据土质状况实行打脚桩或其他措施，使脚架稳固。
观测时应避开日光照射，以便于操作和保证测角精度。
2、方向观测要选择一个距离适中、通视良好、成像清楚，并与测站大致等高的方向作为零方向。
3、水平角观测各测回，应均匀地分布在度盘和测微器上的不同位置。
度盘和测微器的变换位置应按规程规定的度盘表进行。
4、在垂直角超过±3°时，每测回间应重新整置仪器，使水准气泡居中，或者实行在观测过程中，加入垂直轴倾斜改正的方法。
5、观测时的补测、联测、重测和取舍及观测限差、记录格式都必需严格执行有关规范的规定。
测量工岗位安全技术操作规程
测量工岗位安全技术操作规程一、适用范围第1条本操作规程适用于xx煤矿的地面、井下测量工。
二、上岗条件第2条必须学习《测绘法》，熟悉《煤矿安全规程》和《煤矿测量规程》，必须经过专业技术培训，考试合格后，方可上岗。
第3条必须掌握测量工作的一般安全知识和专业知识，熟悉测量仪器性能，掌握其操作方法，熟悉测绘资料整理、计算及图纸填绘等工作。
三、安全规定（一）一般规定第4条遵守《煤矿安全规程》，严格按照《测绘法》、《煤矿测量规程》中各项技术要求进行测量资料的收集、汇总工作。
第5条应根据工程精度要求确定施测等级，各项观测限差均应符合《煤矿测量规程》的规定和要求。
第6条不得在测量原始记录、资料计算、图纸填绘等工作中弄虚作假。
第7条测量人员应以施工设计、规程、技术科下发的施工联系单为依据，没有施工设计或施工联系单、或与设计或规程要求相违背的，有权拒绝作业。
第8条在高空或井筒中设点观测时，作业人员应佩戴保险带，安全帽等。
仪器上下搬运应采取有效安全措施，仪器箱和其他用具须放置牢靠，严防坠落，确保仪器和人身安全。
第9条用于煤矿井下的所有测量仪器、设备等必须防爆，并且有防爆标示。
第10条观测时应遵守以下安全规定：1.在主要运输大巷及运输石门等运输繁忙地段，必须提前与有关部门、人员联系，在测量作业区段内禁止车辆通行、机械运转。
其他巷道和工作面的运输设施影响观测时，亦应立即停止运行。
作业中应加强前后嘹望，做好监护，保证人员与仪器安全。
2.在上、下山等坡度较大的巷道内作业时，应事先联系禁止斜巷绞车运行，必要时停止工作面施工，然后方可施测。
3.严禁擅自进人盲巷、独头、独巷或已失修巷道进行测量。
4.在特殊地点进行测量作业，必须编制专项措施，报总工程师批准。
5.井下工作面标定放线需打眼固定中腰线的，应由现场施工单位负责，测量人员不得违章操作。
（二）仪器管理及使用规定第11条测量仪器、工具必须定期进行检校和维修。
各种新购置的仪器，必须按《煤矿测量规程》规定的项目进行全面检校。
煤矿测量人员操作规程
煤矿测量人员操作规程煤矿测量人员操作规程一、概述为加强煤矿测量工作，保证煤矿运行的安全性和生产性，特制定此操作规程。
二、操作人员煤矿测量工作由经过培训、考核合格的测量人员操作。
同时，每位测量人员应了解本规程的要求和所有相关的安全制度和规定。
三、设备检查每位测量人员应在使用设备前进行检查并保证设备正常工作。
如发现设备不存在磨损和故障，则方可开始操作。
四、使用工具在操作过程中，应使用符合安全标准的工具。
测量人员应保证使用的工具全部归还并置于指定位置。
五、使用仪器在操作仪器时，测量人员应仔细阅读仪器的手册以了解仪器特点及其操作方法。
在使用仪器之前，应进行自检以确保仪器的准确性。
六、工作环境测量人员应保证工作环境整洁、安全。
在工作过程中，应注意预防火灾、爆炸、中毒和其它危险事故。
七、记录数据在记录数据时，测量人员应确保记录的准确性。
在记录完毕后，应将数据及时上报给相关部门。
八、保养设备在使用完设备后，测量人员应进行必要的保养工作。
将设备清洁并置于指定位置。
如发现设备存在故障或有部件磨损，则应及时上报给相关部门。
九、使用规范每位测量人员应遵守本规程的要求和相关的安全制度和规定。
在操作中，应保持清醒状态，严防出现错误。
十、结束操作在完成测量工作后，测量人员应关闭电源并断开电源主开关。
将设备清洁后，放置于指定位置。
以上是煤矿测量人员操作规程，每位测量人员都应深刻认识到本规程的重要性，并时刻将其融入到工作实践中。
只有这样，才能保证煤矿的安全和高效运行。
煤矿测量工作流程
煤矿测量工作流程概述煤矿测量工作是煤矿生产的重要组成部分。
煤矿测量的主要内容包括煤层的厚度、倾角、走向等参数的测量，以及采空区的测量等。
煤矿测量是确保矿山经济效益、科学合理开采的重要手段。
本文将介绍煤矿测量的工作流程。
测量前的准备工作1.准备测量仪器为确保测量的准确性，必须使用专业的测量仪器。
一般情况下，煤矿测量仪器包括全站仪、水准仪、GPS定位仪等。
2.制定测量计划测量前，必须根据具体情况制定测量计划。
根据需要，制定测量线路、测量点、测量要求等。
3.安排人员和工具测量前，必须安排好测量人员和工具。
一般情况下，需选派专业人员进行测量，并配备必要的工具和设备。
4.了解测量现场情况测量前要了解测量现场的地质情况、采煤现场情况等，以便安排好测量方案。
测量中的操作流程1.测量前的准备工作首先，必须确定测量基准点。
在此基础上，设置测量仪器。
2.进行测量在测量的过程中，一般要进行预处理、测量和后处理等步骤。
预处理针对测量任务，进行参数设置、数据输入等预处理工作。
测量测量过程中，需根据测量目的和任务，选用相应的测量方法和仪器，保证测量的准确性和可靠性。
后处理得到测量数据后，必须进行数据处理。
通常包括数据的质量控制、数据的加工和计算、数据的分析与差异判断等步骤。
最后将处理好的数据归档和备份。
测量结果的使用经过测量得到的有关数据，应及时与采煤工作、矿山设计、安全生产等部门之间进行沟通和调整。
以此保证测量数据的实用性。
结束语煤矿测量是确保矿山经济效益、科学合理开采的重要手段。
本文对煤矿测量工作的流程进行了简要介绍，希望能给从事煤矿测量工作的工作者提供一些参考。
矿山测量(测工)安全操作规程
矿山测量(测工)操作规程1.煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远发展规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际情况特制定本规程。
2.煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，定期进行矿井三量，对煤炭资源的合理开采进行监督，开展地表与岩层移动规律的研究，进行矿区范围内地质测量，参与矿区生产计划和长远发展的编制工作。
3.测量工作开始前要编写技术设计书，施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。
4.对测绘仪器和工具要定期校检，进行重要测量工作前亦必须对所使用的仪器工具进行检校。
5.从新生产水平开始必须采用全国统一坐标系统。
6.应积极引进先进仪器和设备，推广电子计算机和陆光测距技术，不断提高现代化管理水平。
7.矿区地面平面控制测量(1)在集团公司测设的四等首级控制网的基础上测设5级加密控制网，可采用三角网，边角网，导线网布网方法建立，其边长，测角中误差，导线全长相对闭合差应符合规程要求。
(2)水平角观测所用经纬仪必须进行严格检验，进行三角测量和导线测量的技术要求应符合规程要求。
(3)光电测距仪要求定期检验，必须按测距仪说明书的规定操作仪器，光电测距的技术要求按规定表格执行。
(4)钢尺应进行比长后再用，量距的技术要求按规定表格执行。
(5)内业计算前应检查外业观测薄有无错误，当采用计算机进行计算时，计算程序必须先经过手算检验方可，内业计算数字取位应符合规定。
8.矿区地面高程控制测量(1)地面首级高程控制网采用集团公司测设的三等水准点，在此基础上依地形条件可用水准或三角高程方法进行加密控制。
(2)水准测量观测的技术要求应符合规定的表格，内业计算取位按规定表格要求。
(3)三角高程测量的技术要求按规定表格执行，仪器觇标标高应用钢尺丈量两次，取平均值作最终结果。
井下测量工操作规程
井下测量工操作规程一、开工前预备1、接收任务，明确工作要求。
认真检查、复核设计图纸。
2、抄录起始数据和放线数据，有关数据必需经两人核对无误前方可使用。
3、依据工作需要支领全站仪、水准仪、经纬仪、钢尺、棱镜等测量工具，检查仪器工具是否完好并登记台账。
4、正确携带测量仪器，防止仪器跌落、震惊。
路上留意来往车辆、防止滑倒，确保人身和仪器安全。
二、操作方法及留意事项〔一〕井下经纬仪观测方法1、在测站上将仪器严格整平，对中。
风速过大，对中困难的地段，可承受镜上光学对中，或承受挡风措施以确保对中精度。
2、照准后视目标，安置水平度盘的读数略大于0度。
3、顺时针旋转照准部照准前视目标，读取度盘读数。
4、纵转望远镜照准后视目标,读取度盘读数。
5、逆时针旋转照准部照准前视目标，读取度盘读数。
〔二〕根本掌握导线边长丈量方法1、钢尺两端各有一人拉尺，准确对准测点，通过信号联络后，由两司尺员准确读数；每尺段应以不同起点读数三次，读至毫米，长度互差应不大于3毫米。
2、分段丈量时最小尺段不得小于10米，定线偏差应小于5厘米。
3、对钢尺施以比长时的拉力，悬空丈量或托平丈量，并测记温度。
4、丈量时钢尺不得扭曲或触及障碍物。
5、边长必需来回测量，丈量结果参加各项改正数的水平边长互差不得大于边长的1/6000。
6、在边长小于15m或倾角在15度以上的倾斜巷道中丈量边长时，来回水平边长的允许互差可适当放宽，但不得大于边长的1/4000。
〔三〕一般导线边长丈量方法1、钢尺两端各有一人拉尺，准确对准测点，通过信号联络后，由两司尺员准确读数；2、可凭阅历拉力，不测记温度，承受来回测量或错动尺位〔1米以上〕的方法丈量两次，其互差均不得大于边长的1/2023。
〔四〕三角高程测量方法1、当倾角大于6度时承受三角高程测量。
三角高程测量可与导线测量同时进展。
2、观测两点间的倾角，正倒镜观测，并来回观测。
量取仪器高和觇标高，量至毫米，并量注测点至底板高度。
