三相三线电能表带电检查浅析
三相三线电能表带电检查浅析
摘要：电能表是电力系统中常用的仪表，可以用来记录电能的消耗与使用情况。
本文主要对三相三线电能表的带电检查进行浅析，包括检查电流表、电压表、计量电表、PT、CT等。
通
过本文的阐述，希望能够提高读者对三相三线电能表的了解和使用。
关键词：电能表；三相三线；带电检查
正文：
一、检查电流表
在检查电流表时，需要注意以下三个方面：
1、检查电流表量程是否适合，检查方法是通过外接电源，让
电表按照额定电流进行运转，查看指针是否指向额定位置。
2、检查电流表接线是否牢固，特别是细线和调整弹簧等部分。
3、检查电流表的灵敏度是否恢复，对于长时间停运的电表，
需要特别注意。
二、检查电压表
在检查电压表时，需要注意以下三个方面：
1、检查电压表的电源是否正常，即检查电池电压是否足够或
是否插入插头。
2、检查电压表是否震动或翻转过，如有，则需要进行调整。
3、检查电压表电极间距离是否正确（标准间距一般为5mm），避免因间距不足导致影响读数。
三、检查计量电表
在检查计量电表时，需要注意以下三个方面：
1、检查显示部分是否清晰，如发现不清晰，则需要进行清洗
和维护。
2、检查计量电表是否经过了长时间的停运，如有，则需要进
行重新灵敏度调整。
3、对于计量电表的计量误差问题，需要进行定期的校准和检查。
四、检查PT
在检查PT时，需要注意以下三个方面：
1、检查PT的绕组是否漏电，若有漏电现象，则需要进行更
换或维修。
2、检查PT的铭牌是否清晰，如不清晰，则需要进行更换或
维修。
3、检查PT的二次绕组是否短路或断路，如有，则需要进行更换或维修。
五、检查CT
在检查CT时，需要注意以下三个方面：
1、检查CT的绕组是否漏电，若有漏电现象，则需要进行更换或维修。
2、检查CT的铭牌是否清晰，如不清晰，则需要进行更换或维修。
3、检查CT的二次绕组是否短路或断路，如有，则需要进行更换或维修。
综上所述，对于三相三线电能表的带电检查，需要特别注意各个部件的维护和检查，以防止因疏忽而导致电表读数偏差的问题。
希望本文能够为读者提供参考和帮助。
电能表是电力系统中的重要组成部分，用于测量电能消耗和使用情况，为电力计量提供了基础数据。
而带电检查是电力系统中常见的安全检查形式之一。
对于三相三线电能表的带电检查，我们需要注意以下几个方面。
1、检查电流表
电流表是用来测量电路中的电流强度。
因此，在进行带电检查时，需要特别注意检查电流表的量程和接线问题。
若电流表的量程设置不当，则可能出现读数偏差的情况。
而电流表接线不牢固，则可能影响电路的电流，从而影响读数。
2、检查电压表
电压表是用来测量电路中的电压强度。
带电检查时，需要注意检查电压表的电源是否正常，电极间距离是否正确，以及是否遇到过翻转等特殊情况。
3、检查计量电表
计量电表是用来测量电能消耗的仪表。
带电检查时，需要密切关注显示部分的清晰度问题，并注意计量误差问题。
4、检查PT
PT是电力系统中用来降低电压的仪器，用于保证电路安全运行。
带电检查时，需要特别注意PT的绕组是否漏电、铭牌是否清晰，以及二次绕组是否短路或断路等问题。
5、检查CT
CT是用于电流互感器，用于测量电路中的电流强度。
带电检查时，需要特别注意CT的绕组是否漏电、铭牌是否清晰，以及二次绕组是否短路或断路等问题。
综上，对于三相三线电能表的带电检查，需要注意每个部分的细节问题，并特别注意安全问题。
在实际操作中，应当依据电力系统工作中的相关规范进行操作，并遵从各种操作规程，确保安全稳定、高效运行。
除了带电检查之外，定期的清洗、维护也很重要，这样可以保证电能表的质量和可靠性，为电力系统的正常运行提供保障。
此外，还需要注意相关法律法规。
电能表是属于德国计量法规范范围内的计量器具，因此必须符合德国的计量法规的要求。
在使用电能表的过程中，需要严格遵守德国相关法律法规，及时更新操作规范，加强对操作人员培训等工作，未经授权擅自拆卸或修改电能表，都是不允许的行为。
带电检查电能表时, 还需要注意以下几个方面:
1.个人防护
首先，要佩戴合适的个人防护装备，例如绝缘手套、绝缘靴子和绝缘衣服等，以避免触电危险。
2.确认供电方式
进行带电检查时首先要确认电能表的供电方式，是通过切断电源后检查，还是通过其他方式提供电源进行检查。
同时，也要注意对供电设备的正确操作。
3.按照要求进行检查
在进行带电检查时，需要按照相关的操作规程进行检查。
例如，
可以通过手动操纵电器开关，来模拟各种使用情况。
而在检查计量误差时，则需要注意耐心执行各项测试，并确保测试数据的准确性。
4.安全第一
作为电力系统中的重要部分，电能表的带电检查需要高度重视安全问题。
因此，在进行带电检查时要特别小心谨慎，避免发生意外。
5.记录和报告
对于电能表的带电检查，需对检查的过程进行详细记录和报告，以便于系统的安全和稳定运行。
将带电检查的情况及检查后的检测数据进行整理存档，以供后续查询和跟踪使用。
总之，三相三线电能表的带电检查需要注意多项细节问题，包括个人防护、供电方式、计量误差、安全等问题。
只有依据相关工作流程严格操作，才可以确保电能表通畅、安全、准确地运行。
同时，也需要加强对电力系统的管理和维护，不断提高电力系统的安全、可靠性和稳定性，从而为经济社会的发展提供更加优质的电力保障。
三相三线电能表是电力系统中重要的计量仪表，对电能的计量和收费起着至关重要的作用。
其中带电检查工作是确保电能表正常、准确运行的重要环节。
在进行带电检查时，需要注意以下几个方面：
首先，要保证个人防护，佩戴合适的绝缘手套、绝缘靴子和绝
缘衣服等，以避免触电危险。
其次，要确认电能表的供电方式，确认后再执行相关的操作。
在检查过程中，需要按照相关的操作规程进行检查，例如手动操纵电器开关，模拟各种使用情况，并始终保持耐心和细心。
同时，也需要特别关注安全问题，严格执行相关的操作流程，避免发生意外。
最后，在检查结束后，记录相关情况并及时进行汇报或存档，以供后续查询和跟踪使用。
总之，三相三线电能表的带电检查是一个细节和安全性都很高的工作，需要在操作过程中做好细节上的处理和注意安全。
只有依据相关工作流程严格操作，才能确保电能表通畅、安全、准确地运行，为经济社会的发展提供更加优质的电力保障。
我们应该加强对电力系统的管理和维护，不断提高电力系统的安全、可靠性和稳定性。

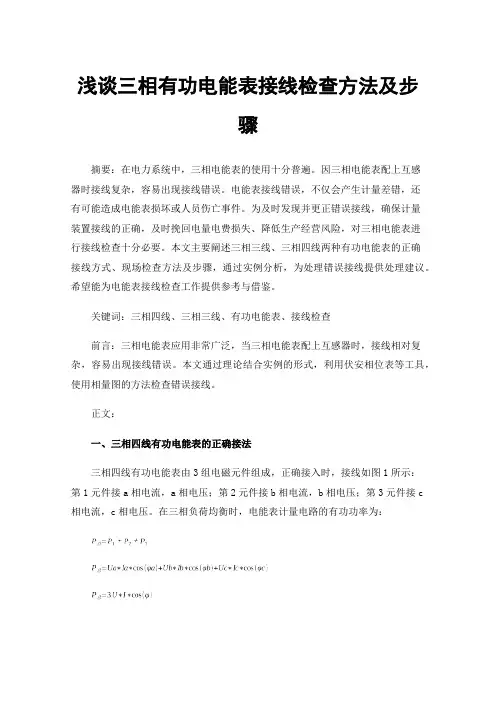

浅谈三相有功电能表接线检查方法及步骤
浅谈三相有功电能表接线检查方法及步骤摘要：在电力系统中，三相电能表的使用十分普遍。
因三相电能表配上互感器时接线复杂，容易出现接线错误。
电能表接线错误，不仅会产生计量差错，还有可能造成电能表损坏或人员伤亡事件。
为及时发现并更正错误接线，确保计量装置接线的正确，及时挽回电量电费损失、降低生产经营风险，对三相电能表进行接线检查十分必要。
本文主要阐述三相三线、三相四线两种有功电能表的正确接线方式、现场检查方法及步骤，通过实例分析，为处理错误接线提供处理建议。
希望能为电能表接线检查工作提供参考与借鉴。
关键词：三相四线、三相三线、有功电能表、接线检查前言：三相电能表应用非常广泛，当三相电能表配上互感器时，接线相对复杂，容易出现接线错误。
本文通过理论结合实例的形式，利用伏安相位表等工具，使用相量图的方法检查错误接线。
正文：一、三相四线有功电能表的正确接法三相四线有功电能表由3组电磁元件组成，正确接入时，接线如图1所示：第1元件接a相电流，a相电压；第2元件接b相电流，b相电压；第3元件接c相电流，c相电压。
在三相负荷均衡时，电能表计量电路的有功功率为：图1二、三相四线电能表接线检查方法使用伏安相位表对低压带电流互感器的三相四线有功电能表进行接线检查分析。
具体方法及步骤如下：1、测量线电压。
使用伏安相位表对三相四线电能表的第1、2、3元件电压端子进行线电压测量。
正常情况下线电压为；；；若非380V需检查电压是否反接、电压接线是否牢固。
2、测量相电压。
使用伏安相位表对电能表的第1、2、3元件电压端子对地端子进行相电压测量。
正常情况下相电压为；；；若出现0V或非全电压则可判断为断相。
3、测量三相对A点电压使用伏安相位表对电能表的第1、2、3元件电压端子对A点进行相电压测量。
正常情况下相电压为；；；测量为0V的元件端子表示接入的为A相。
如果出现两个0V或全为0V或全为380V，则可判断为电压短接。
4、测量相电流使用伏安相位表对电能表第1、2、3元件电流进线端子进行相电流测量。
三相三线有功电能表接线的检查分析
三相三线有功电能表接线的检查分析摘要：三相三线有功电能表主要用于工业计量，电能表在发电、输电、和供电方面有着重要的作用，为了更好的完成这一环节的工作，对于电能计量人员的素质和工作技能要求极高。
因此当今对于这些人员的培训尤为重要。
三相三线有功电能表有时会出现接错线的情况，那么对于测量出来的数据的真实性有很大的影响。
本文对于电能表的接线错误出现的一些情况和判断做出系统化的研究，并且提出了调整的方法，使电能表能够达到正确的计量目的。
关键词：电能表，接线检查，电量计算引言电能计量是电力营销一项重要的技术工作，单相电能表和三相四线电能表接线相对简单，出错的几率较小，因此着重分析三相三相电能表的接线检查及对常见的错误接线进行分析并计算追补电量。
1. 三相三相电能表的接线原理三相三相电能表因为满足 ,不论负载是否对称，都可以用其中两相电量准确计量三相电能，向量图见图1。
图1 三相三相电能表的向量图总功率，在三相电压对称及三相负荷对称时，，，，因此2电能表接线的检查方法2.1 带电检查的适用情况1）新安装的电能表和互感器；2）更换后的电能表和互感器；3）电能表和互感器在运行中发现异常情况；4）对用户的电能表进行用电检查时。
2.2电能表接线检查方法1）电压回路的判断方法首先确定 PT及二次回路的运行状态是否正确，用万用表或电压表测量电能表的三个电压端子的电压，正常情况下三相电压值应接近100 伏，如测定的各相电压值相差较大，说明电压回路存在断线或极性接反的情况。
相关人员应该及时的把线路连接正确。
其次是确定相序的正确性，可以用相序表进行测量，相序表连接之后，同向是连接正确，异向应该检查电路是否有连接错误，发现错误后应及时将相序调整为正确顺序。
2）检查电压接地点及判明接线方式将电压表的一端接地，另一端依次触及电能表电压端子，如果两个电压端子对地电压为100伏，余下一端对地电压为0，则说明两台单相电压互感器接线为V，v形连接，电压为0 的是接地相。
浅析高供高计三相三线多功能电能表错误接线分析
浅析高供高计三相三线多功能电能表错误接线分析发布时间：2021-11-04T07:01:09.894Z 来源：《中国电业》（发电）》2021年第13期作者：付习平[导读] 在日常的电能表运行中，由于多种因素的影响，导致多功能电表会出现很多种因素所导致的错误接线，不仅会影响到有功计量，也会影响到无功计量，同时如果因为错误的无功电能计量，那么还会影响到用电功率因素的正确与否。
贵州电网有限责任公司六盘水六枝供电局贵州省六盘水市 553400摘要：在日常的电能表运行中，由于多种因素的影响，导致多功能电表会出现很多种因素所导致的错误接线，不仅会影响到有功计量，也会影响到无功计量，同时如果因为错误的无功电能计量，那么还会影响到用电功率因素的正确与否。
文章结合高供高计三相三相多功能电能表的接线原理和要求，对几种错误的接线情况进行了简要的分析，同时分析了错误接线下电能表出现的变化，从而为用户在错误接线的状况下正确计算其用电功率提供了一定的借鉴。
关键词：三相三线；电能表；错误接线；改进措施一、三相三线多功能电能表原理及接线要求1、原理。
电能表作为一个综合性的技术产品，是集设计技术、微处理技术、采样技术为一体的，制造商结合自身经验以及理解，加上对技术的应用，从而将电能表的各项功能加以实现。
对于当下社会中已经应用的电能表而言，多数产品已经具备了数字化、多功能、智能化以及网络化的种种需求，可以充分地满足当下的计量要求，比如最大需量计量、无功计量、有功计量、记录电网事件、检测电网质量等多种功能，同时其可以作为中央控制主站和通讯从站来实现对数据的交互。
一般在机电式电能表里，当将电能表和被测电路进行接入时，就会有交变电流从电压线圈与电流线圈中流过，在电压与电流线圈的铁芯中交变电流会有交变磁通产生，穿过铝盘的交变磁通就会感应出涡流，在磁场中涡流会受到力的作用，这样就会影响到铝盘产生转动。
一般而言，负载消耗出的功率越大，从电流线圈通过的电流就越大，那么铝盘感应产生的涡流也就随之越大，随之产生的力矩也就越大。
三相三线电能表错误接线检查与分析
则 三 相 三 线 电能 表 测 量 的有 功 功 率 Ｐ ＝ Ｐ ＋ Ｐ ２ ， 即 等 于 三 相 三相 二 元 件接 线 ． 接线较 为复杂， 也 是 现 场 应 用 最 多 的 一 种 接 有 功 功 率
高监 控 系统抵 御 恶 劣 环 境 的技 术 水 平 ， 提高其监控性能。
， Ｊ ０ Ｃ Ａ Ｒ Ｂ Ｏ Ｎ ０ Ｒ Ｌ Ｄ ２ ０ １ ７ ／ ５
低碳技术
■一 线 电能表 错 误 接 线检 查 与分 析
马中军 （ 国网四Ｊ １ Ｉ 省电 力公司 德阳 供电 公司， 四川德阳６ １ ８ ０ ０ ０ ）
４ 在输电线路上应用视频监控技术的具体指标
４ ． １反外力破坏指标
反 外 力破 坏视 频 监 控 系统 的应 用 ， 主要 是 用 来 抵 御 高 压 输 电 线路 遭 受 外 来 因素 的破 坏 。 ① 要发挥其预警功能 ， 对 于 人 为偷 盗 电 力设 备 、 造成塔体 变形 ． 车辆 撞 击杆 塔 等 外 力破 坏 行 为， 通过红外监测信号进行预警 ， 及 时提 示 运 行 维护 人 员 并提
线 路 的 建 设 与 安 全 运 行 也 是 电 力行 业发 展 的 重要 内容 。 随 着 输 电 线路 范 围 、 面积的扩 大， 加 强 对 其 进 行 监 控 与 管理 ， 非 常
必 要 。视 频 监 控 技 术 的 应 用 ， 显 著 的 降低 了输 电线 路 巡 查 的 难 度， 减 少 了工作 量 ， 提 高 了巡 检 、 监控 的 效 率 和 质 量 ， 为 促 进 输
是 保 证 准确 计 量 的前 提 之 一 ， 但 在 实 际 运行 中 ， 计 量 装 置错 误 接 线 的情 况 时有 发 生 ， 特 别 是 少数 不 法 分子 为 达 到 窃 电 目的 ，
浅谈三相三线电能表错误接线分析
４工 程 实例
在某１ ０ ｋ Ｖ高压用户 ， 变压器报装容量为２ ５ ０ ０ ｋ ＶＡ， 计量装置两 台１ ５ ０ ／ ５ 电流互 感器 、 两台１ ０ ／ ０ ． １ ｋ Ｖ电压互感器 ， 采用Ｖ— Ｖ接线 ， 三 相三 线多 功能电子表一只 。 某 日， 供 电企业 校表 人员至现场例 行检 查， 发现计量装置封 印有伪造 现象 ， 电能表Ａ 相 电流显示 正常 ， Ｃ 相 电流 显示 在闪烁 ， 而 电能表有功脉冲灯不闪 。 拆 封后利用钳形相位 表检测 ， 测量数据如 下： （ １ ） 实 际负荷功率 因数 角 由＝ ３ ５ 。 ， 为感 性。 （ ２ ） 电流测量值 分别为 ： Ｉ ａ ＝ ３ ． ５ Ａ Ｉ ｃ ＝－ ３ ． ５ Ａ， 因为其 中一相 电 流接反 ， 抵消另外一相 ， 造成 电能表有功脉冲灯不 闪， 说明了电能表 有功 电量不计量 。 （ ３ ） 电压 测量值分 别为 ： Ｕａ ｂ ＝１ ０ ２ Ｖ Ｕｃ ｂ ＝ １ ０ １ Ｖ Ｕ￣＝Ｉ Ｏ Ｏ Ｖ 而 Ｕａ ＝ ０ Ｖ Ｕｂ －１ ０ ２ Ｖ Ｕｃ ＝１ ０ １ Ｖ。 因为在 采用Ｖ／ Ｖ 形接法 的电压二 次 回路里 ， 规定 的Ｂ 相 电压是要接地的 ， 因此 ， 对地为０ Ｖ 的那一相电压 应该是Ｂ 相 电压 ， 可判断 出Ｕａ 为Ｂ 相 电压 。 （ ４ ） 相序 测量 ： Ｕａ ｂ 与Ｕｃ ｂ 间相位角为６ ０ 。 ， 因此 电压 相序可判 断 为逆相序 。 即： Ｂ ＡＣ 。 （ ５ ） 电压与 电流间相位角测量值分别为 ： 用钳形相位表的“ ” 档 测量各相 电压对应 电流 的相位角 。 本例 中所测得 的相位角度为Ｕａ ｂ 对Ｉ ａ 为２ ４ ５ 。 ； Ｕ ｃ ｂ 对Ｉ ａ 为１ ８ ５ 。 ； Ｕａ ｂ 对Ｉ ｃ 为３ ０ ５ 。 ； Ｕｃ ｂ 对Ｉ ｃ 为２ ４ ５ 。 。 （ ６ ） 根据 公式列出错误接线下 的功率表达 式 ： 我们 可知Ｐ １ ＝Ｕｂ ａ ｌ ａ Ｃ Ｏ Ｓ （ １ ５ ０ 。 一 ） ， Ｐ ２ ＝Ｕｃ ａ （ － Ｉ ｃ ） ＣＯ Ｓ （ １ ５ ０ 。 一 由） ， 则总功率 表达 式Ｐ ＝ Ｐ Ｉ ＋ Ｐ ２ ＝ Ｕｂ ａ Ｉ ａ Ｃ Ｏ Ｓ （ １ ５ ０ ） ＋ ｕｃ ａ （ 一Ｉ ｃ ） Ｃ Ｏ Ｓ （ １ ５ ０ 。 一 ） ＝ 一 ２ ＵＩ Ｃ ０ Ｓ （ １ ５ ０ 。 一 ） ， 由此可 看出 电能表倒转 。 （ ７ ） 计 算更 正系 数及实 际 电量 ： Ｋ Ｐ正／Ｐ错＝ＵＩ ＣＯＳ ／ｌ ２ ｕＩ ｃ Ｏ ｓ （ １ ５ ０ 由） ｆ ＝ ／ （ － ｔ ｇ ） ， 此时表计 实抄示数为－ ３ ０ （ 电能表 倒 走） 。 错 误接 线时计量 电量Ｙ错 ＝（ 一３ ０ ） ×１ ５ ０／５×１ ０／０ ． １ ＝ ９ ０ ０ ０ ０ ｋ ｗｈ， 实 际 电量 Ｙ正 ＝ ｋ×ａ ＝ｌ ５ １ ２ ０ ０ ｋ ｗｈ 由于此用 电客户违反 供 电营业规则 第一百零一条之规定 ： 擅 自开启 、 伪造计量装置封印 ， 属窃 电行为 ， 供 电企业对该用户停止供 电， 补收所窃 电量 的电费 ， 并处所 窃 电费三倍到五倍 的违约使用 电 费， 合计约３ Ｏ 余万元 ， 为供 电企业挽回了经济损失。 停 电后 ， 打开计量 柜检查 ， 发现该客户故意将计量柜电流互感器讲目 二次电流线Ｋ１ 、 Ｋ ２ 接反 ， 并将 电压互感器二次Ｕ ａ 、 Ｕｂ 卡 目 电压线接反， 以进行窃 电。 现场 检 查 情 况 与测 量 分 析结 果结 果 完 全 一 致 。

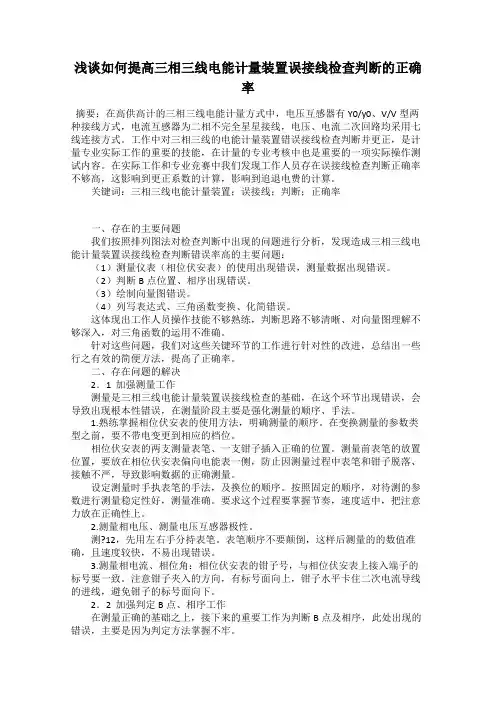

浅谈如何提高三相三线电能计量装置误接线检查判断的正确率
浅谈如何提高三相三线电能计量装置误接线检查判断的正确率摘要：在高供高计的三相三线电能计量方式中，电压互感器有Y0/y0、V/V型两种接线方式，电流互感器为二相不完全星星接线，电压、电流二次回路均采用七线连接方式。
工作中对三相三线的电能计量装置错误接线检查判断并更正，是计量专业实际工作的重要的技能，在计量的专业考核中也是重要的一项实际操作测试内容。
在实际工作和专业竞赛中我们发现工作人员存在误接线检查判断正确率不够高，这影响到更正系数的计算，影响到追退电费的计算。
关键词：三相三线电能计量装置；误接线；判断；正确率一、存在的主要问题我们按照排列图法对检查判断中出现的问题进行分析，发现造成三相三线电能计量装置误接线检查判断错误率高的主要问题：（1）测量仪表（相位伏安表）的使用出现错误，测量数据出现错误。
（2）判断B点位置、相序出现错误。
（3）绘制向量图错误。
（4）列写表达式、三角函数变换、化简错误。
这体现出工作人员操作技能不够熟练，判断思路不够清晰、对向量图理解不够深入，对三角函数的运用不准确。
针对这些问题，我们对这些关键环节的工作进行针对性的改进，总结出一些行之有效的简便方法，提高了正确率。
二、存在问题的解决2．1 加强测量工作测量是三相三线电能计量装置误接线检查的基础，在这个环节出现错误，会导致出现根本性错误，在测量阶段主要是强化测量的顺序、手法。
1.熟练掌握相位伏安表的使用方法，明确测量的顺序。
在变换测量的参数类型之前，要不带电变更到相应的档位。
相位伏安表的两支测量表笔、一支钳子插入正确的位置。
测量前表笔的放置位置，要放在相位伏安表偏向电能表一侧，防止因测量过程中表笔和钳子脱落、接触不严，导致影响数据的正确测量。
设定测量时手执表笔的手法，及换位的顺序。
按照固定的顺序，对待测的参数进行测量稳定性好，测量准确。
要求这个过程要掌握节奏，速度适中，把注意力放在正确性上。
2.测量相电压、测量电压互感器极性。
高供高计三相三线接线错误检查及分析
高供高计三相三线 接线错误分析 测量演示 —— 测量U12与U31的相位角
保持“φ ”档位。 将电流钳插头拔出。 以U12为基准，红夹夹U1， 黑夹夹U2，用另一对电压笔， 红笔点U3，黑笔点U1。
在接线盒测量U12与U31的相 位角。
高供高计三相三线 确定接B相线错误分析
模拟屏接线： 以三相四线的接线方式，通过后台控制 输入电压、电流参数，可模拟三相三线 接线和三相四线接线。
如果考试现场贴有指定测量 点，则在指定的地方测量； 无指定说明可在电能表表脚 或接线盒操作测量。
高供高计三相三线 计量基础知识 高供高计三相三线计量的正确接线
表脚接线：
第一元件： 第二元件：
UAB，IA UCB，IC
正确计接线量功率基表达础式 知识
.
UAB
P = P1 + P2
= Uab·Ia cos(30°+φ )+ Ucb·Ic cos(30°-φ )
= UI(cos30°cosφ –sin30°sinφ )
.
UCB
+ UI(cos30°cosφ +sin30°sinφ )
= 2UIcos30°cosφ
.
Ic
课程内容目录
1 高供高计三相三线计量基础知识 2 数字双钳相位伏安表的使用 3 高供高计三相三线接线错误分析
数字双钳相位伏安 知识表点 的使用
数字双钳相位伏安表简介 测量电压 测量电流 测量电压与电压的相位角 测量电压与电流的相位角
数字双钳相位伏安 表的使用 数字双钳相位伏安表简介
数字双钳相位伏安 测量表电压的使用
测量电压值时可 使用“U1”或“U2” 插孔，注意电压 笔红插红，黑插 黑，并将档位打 到对应位置，高 供高计三相三线 接线正常电压 100V，量程使用 “200V”。 （如题目没标明 电压，电压档位 选择更高的那个）
三相三线有功电能表错误接线的检测与分析
三相三线有功电能表错误接线的检测与分析摘要：本文主要阐述三相三线有功电能表错误接线的检测分析方法，通过矢量六角图分析接线情况、功率计算表达式及更正系数，并根据现场实际情况提出防止错误接线的注意事项及建议。
关键词：三相三线六角图检测供电部门高压输电到用户时，要对用户的用电量进行采集计量，要准确的计量用户用电量除了采用高精度的电流和电压互感器外，还要避免电能表的接线错误。
在实际应用中经常出现电流互感器接反、电流电压不同相、电压回路断线等造成电能表不能准确计量。
在电能表错误接线中，单相电能表和三相四线电能表的错误接线一般比较直观，而三相三线制电能表的接线对接入的电流、电压相序要求是唯一的，其中某一环节出现问题都会造成错误接线，错误接线分析判断及差错电量的更正都较三相四线制复杂的多，因此，三相三线电能表错误接线的分析尤为重要。
三相三线有功电能表可能存在的接线方式有很多种，按照数学排列组合计算，电压、电流组合起来会有576种可能错误接线方式，其中仅有一种接线方式是正确的。
1三相三线有功电能表经互感器接入正确接线方式2 典型错误接线方式的分析与判断接入电能表电压端子的电压相序为：acb，且Ia进第二元件，Ic反进第一元件。
其接线及向量图如图3、图4所示。
3 现场检测和分析的方法现场检查三相三线电能表错误接线一般采用相位表法。
其原理是：使用相位表测得现场电压与电流的相位角值，也就确定了三相电压、电流的相序。
通过作图，在六角图上分别标明第一组元件和第二组元件接入的电压、电流及其相位角。
由此分别写出两个元件的功率表达式、总功率表达式、计算差错电量，同时将错误接线更正。
近年来由于集成电路设计技术的不断发展，现在大多数单位所使用的三相电能表现场校验仪都具备实时显示被测电压和电流的矢量六角图、追补电量自动计算功能，对检查错误接线、计算追补电量十分方便，而且操作简单，无需太多的辅助设备即可在不停电、不改变计量回路、不打开计量设备的情况下，在线实负荷检测计量设备实际接线情况以及综合误差。
阐述三相三线电能表错误接线的检测方法
避 免错误 接 线的措 施
关键词 ： 三相 三线 ； 电能表 ； 测技 术 检 电 能 表 的 电 压 端 钮 ，如 有两 午 对 地 电 压 为 Ｈ １０ ， 对地 电 为 ０ 为 ０一相定 为 Ｂ 相 ， ０ Ｖ 一相 ， 即两台电 互感器 ＶＶ接线 ， Ｂ 丰 接地。 ／ 住 ｌ ｛ ３ ３ 录测量 电流 。 ． ３ 用卡钳卡住电流进出 线 分别 测ｍ各相 电流的大小 。 ３ 根据相化角确定电压丰 序 Ａ ｝ １ 川 黑表笔接触 Ｂ相 电 ， 红表笔接触 另 一 相 电压 ， 卡钳 卡住一相 电流 ， Ｈ 相位 角 ， 测 ； 卡钳 不变， Ｂ相 电 不变 ， 红表笔换 一 电压 相 ， 出 测 靠 、 、 定运行 ， 安全 稳 不仅需要高质量 、 度的 高精 相电流的另一角度 ， 两次测量结果 比较 ， 角 讨 表 汁， 量 更需要提倡科学 的检测和分 析手段 ， 度小 的一 组对应电压 为 Ｕ ｂ ａ ，角度 大的一组对 通过测 量 、 分析 和判 断 ， 时纠正错 误接线 ， 及 使 应 电压 Ｕ 。根据 Ｕ Ｉ 存表尾所处位 置 ， １ 即 电能计量装置存系统运行 巾发挥最佳效能 。 定 电压 相 序 。 ２选择检杏和分 析的方 法 ３ ． ５作罔 存电力系统和大 １业 电力 Ｊ 户中 ， 量装 ｆ ｊ 计 根 据 已矢 电 十 序 测 卡 何 。测 出 Ｕ Ｉ 丌 Ｈ Ｈ ； 置的接线方式绝大多数为 三丰 线制 ， Ｈ 采用三 Ｉ Ｕ Ｊ； Ｊ的角度。 Ｕ ； 在六角 罔上１ 时针 出 ｆ ｆ 顷 相两元件电能表计量 电能 。 Ｉ ｌ 根据 ｌ Ｉ ，， ， 上 的位 置 ， 确定接 入电能表 使用相位表法带 电检查 电能表接线具体做 的实际 电流 。 根据实测结果 ， 图上标 明第 ～组 存 一 法是 ， 根据相位 表测 Ⅲ的电压 、 电流 、 相位 角联 元件接入 的电雁 、 电流及其相位 角 ， 二组 元件 第 合绘 出六角罔 ， 判断电能表错误 的拨线形式 ， 接人 的电 、 及其相位 角。最 后 ， 电流 根据各元 原理 是 ： 一 电压 为参 考相 量 可测Ⅲ 三相 电 件所ｌ 电 、电流硬其相位 角分别 写出功率表 用 个 』 』 口 流相量 ， 或用 一个 电流参考相量测 出三相 电压 达式 、 总功率表达 式 、 计算斧 错 电量 ， 并将错 误 十量 ， 月 知道 了三相电压 、 电流相量 ， 也就确 定 了 接线更正 。 鼍 电压 、 相 电流相 序。 相位表法可 以直接 凄 电 ４榆测与分析过程 ＿注意事项 十 Ｊ 压与 电流之 间的ｌ 角行Ｉ 卡 Ｈ 在六角罔纸 卜 ，而凡 ４１安 全问题 ． 操作 简 、 辅助设 备少 ， 冀方法 准确 ， 易掌 测 容 电ＩＩ￣ Ｉ Ｉ电检查是 工作 互感 器二次 回路 握 ，通过多年 的现场实践 ， 解决 了许多技术难 上 ， 必须严格遵守《 电业安仝 一作规 》 Ｉ 的规定 ， 题， 至今一直被推 Ｊ运用 。 一 特别 是要 泮意 电流互 感器 二 次 叫路 不 允许 开 ３检测与分析 路 ，ｊ ｌ为电流互感 器是在短路状态 下一作 的 ， 大 ［ 一 ３ 正确使片测量：具 ． １ 】 旦二次开路 ， 则二次电流 的去磁作门不 复存 在 ， ｊ 以使片 Ｍ ２ ０ ｊ Ｇ ０ ０型相 位表 为例 ，根 掘 自 这样二次线圈感应 的电势非 常商 ， Ｓ 对人 身和设 己的工作 经验 ， 具体 做法是 ： 量 电压 ， 测 将旋 钮 备造 成极 大危 险 ．电压 互感器二次 路 不允许 开关 选择 “ ”电压线 插入标 有 “ 的捕孔 ， ｕ， Ｕ” 并 短 路 ，因为有 时继电保护 与计量共刖一绀 电压 注意黑 、 红笔的颜色与相位表插－ｘ 应 ； 钮开 ｆｑ 旋 Ｌ 感 器 ， 旦 电压互感器二次短路 ， 一 一 不仅会损 坏 关选择 “ 测量 电流 ， 电流卡钳连线 插入标 有 儿感器本 身 ， 会使保护装置 误动 ， ｌ ” 将 还 造成严重后 “’ Ｉ的插孔 ， 种组合使 得测量 相位 “” 以电 果 。 这 ‘时 ｐ 压为参 考量。如果使用 “ Ｉ组 合形式 则以电 ｕ” “” ４ ． 握关弛 点 ２把 流为参考量 ， 测量电压 、 电流应选择与被测量相 ４ ． Ｂ相 电压 为公共端 测量卡 位 、 ．１以 ２ Ｈ 定 对应的档位 ，测电流时注意流入卡钳 的极性 和 电脎牛 序 ，黑表笔必须 接触判 明的 ｌ Ｈ Ｈ ｛卡 电压 ， 使电流线处于卡钳中间 ，以减少 工具带来 的 红表笔依 次接触 另外 两干电 测相位 ；这样得 日 误差。 出的电压埘应 Ｕ （ ｕ ） 或（ 。 或 、 ， Ｕ ） ｕ ３ ． ２测黾 的选择 ４． ．２确定 电压相序的依据。以某～相 电流 ２ 现场运行 的计量装置 ，为了便丁对 电能表 进仃 ｝试 与维护 ， ｛ ｌ ！ ｌ Ｊ 互感 器二次侧与 电能表之 间 是通过各种 试验接线端子（ 或转 接线盒 ） 构成 网 路， 如果选枉试验接线端 子测量 ， 当互感器二次 到接线端 子的连线正确 ，而接线端子剑 电能表 接线错 误， 这样测量便没有 意义 ， ｌ 到真实 为ｒ 得 可信 的测量结 果 ， 量点选 存电能表表尾处 ， 测 效 果更佳。 ３ ＿ ３测量 的 ３ ． 记 录测昔 电 ． 别测量 电能表端钮 ．１ ３ ． 分
浅议带电检查电能计量装置接线的方法和步骤
浅议带电检查电能计量装置接线的方法和步骤摘要：电能计量装置中单相电能表只有一组电磁元件，接线较为简单，出现接线错误时容易发现。
三相四线电能表可以看作由3只单相电能表组成，采用分相法即可检查接线的正确与否。
经电流互感器、电压互感器接入的三相三线电能表误接线的概率较高，且出现接线错误往往不易判断，而且由于该类表计所计量的电能量大，其影响和后果也严重。
现以此类电能表为例，浅析其接线检查的方法和步骤。
关键词：接线检查；方法；步骤电能计量装置正确接线是保证计量准确的前提，因为电能表、电压互感器（PT）、电流互感器（CT）的误差很小，而错接线造成的误差却可达到无穷大（错接线时的停走现象），真可谓一线之差，电量千万，所以在投运前或运行中应定期进行接线检查。
接线检查可分两种情况：停电检查、带电检查。
停电检查必较简单，它一般是检查PT、CT的极性、变比及二次接线的核对工作；而带电检查一般是对于运行中的计量装置进行检查，主要内容是测出其运行时的各类电参数（电流、电压、相位角等），然后根据这些电参数进行分析判断接线正确与否。
直接接入式的单相及三相四线接线简单，带电检查比较容易，而经PT、CT接入的三相三线有功电能表误接线种类和机率较多，这是因为它是由电压、电流、电能表三者组合的，错接线的种类有几百种，不易判别，而且电量大，后果严重。
本文重点讨论经PT、CT接入的三相三线有功电能表带电检查的方法和步骤。
通过对电压回路、电流回路的检查只能查出简单的各个回路的错接线，还不能确定计量装置的是否接线正确（比如电压、电流的不同相），这就要通过电压交叉法、断B相电压法、相量图法进一步确定。
1.电压回路的接线检查1.1电压互感器断线可分为一次侧断线和二次侧断线，由于作者在工作中碰到的电压互感器基本上的接法为V／V接线，因此着重对此进行分析。
一次侧断线较简单，主要讨论二次侧，假设正常时三个线电压都为100V。
二次侧断线时，二次电压的值和PT的接线无关，但与PT二次负载有关。
