聚苯乙烯热失重曲线
热失重曲线
热失重曲线
热失重曲线是测量物体熔融物温度和失重率的变化关系的一种实
验技术。
它是一种分析熔融物在温度范围内消耗重量的方法。
失重率
等于物体的比重减去液体的比重，再除以物体的比重所得。
热失重曲
线可以帮助分析不同温度下物体的失重情况，并且可以为有关熔融物
性质提供有关结论。
热失重曲线是一种生成温度趋势和失重量的技术，允许识别样品
中的元素和化合物，并以正确的温度找到相关信息。
热失重曲线实验
需要对样品加热，使用高精度的热重分析仪测量温度和样品失重量的
变化，然后将其转换为曲线形式。
失重曲线可以帮助计算样品的几个
重要参数，如熔融温度、水分含量、溶解物含量、样品结晶度、熔化
点范围和熔解曲线等。
曲线的拐点和转折点提供了关于样品的有用信息，可以帮助分析
研究人员在物理化学上做出更准确的判断。
失重曲线的X轴表示温度，Y轴表示以百分比计算的失重率，坐标原点表示样品的起始均衡重量。
通过热失重曲线可以了解样品特性，如极性、热稳定性、自放热等。
热失重曲线的技术对于半导体行业、制药行业、石油化工行业以
及食品行业都有重要意义。
传统的熔点测试不能满足高精度分析要求，热失重曲线技术提供了一种精确、可靠的测试方法，可以为更高精度
的熔融物分析提供可靠信息。
不同粘结剂的热失重温度
不同粘结剂的热失重温度粘结剂是一种用于连接或粘合材料的物质，可固化成强而稳定的结构。
不同类型的粘结剂具有不同的热失重温度，这是指在加热条件下，粘结剂开始分解并失去质量的温度。
热失重是一种常见的热分析技术，用于确定物质的热稳定性和热分解特性。
通过在控制温度下对样品进行加热，并监测样品质量的变化，可以获得样品的热失重曲线。
根据热失重曲线，可以确定材料的热失重温度和分解特性。
以下是几种常见粘结剂的热失重温度：1.聚乙烯（PE）：聚乙烯是一种常用的塑料材料，具有良好的抗拉强度和韧性。
根据不同的分子量和结晶度，聚乙烯的热失重温度在120-130℃之间。
2.聚氯乙烯（PVC）：聚氯乙烯是一种广泛应用于建筑、电力、农业和化工等领域的塑料材料。
PVC的热失重温度在170-200℃之间，具体取决于其聚合度和添加剂的类型。
3.聚丙烯（PP）：聚丙烯是一种热塑性塑料，具有良好的耐热性和机械性能，广泛应用于包装、医疗和汽车等领域。
聚丙烯的热失重温度在160-170℃之间。
4.聚酯（PET）：聚酯是一种重要的工程塑料，常见于瓶子、纤维和薄膜等应用。
聚酯的热失重温度在250-280℃之间。
5.硅橡胶：硅橡胶是一种耐高温、耐候性和耐化学腐蚀的弹性材料。
硅橡胶的热失重温度在～300℃之间。
6.聚乳酸（PLA）：聚乳酸是一种生物可降解的塑料，由可再生资源制成。
聚乳酸的热失重温度在200-220℃之间。
7.酚醛树脂（PF）：酚醛树脂是一种耐高温、良好电绝缘性的热固性塑料，广泛应用于电子和电气设备。
酚醛树脂的热失重温度在200-250℃之间。
8.环氧树脂（EP）：环氧树脂是一种优异的粘结剂材料，具有良好的耐火性能和粘接性能。
环氧树脂的热失重温度在～400℃之间。
以上是几种常见粘结剂的热失重温度范围。
需要注意的是，不同的粘结剂的热失重温度会受到多种因素的影响，例如材料的纯度、添加剂的类型和含量、环境条件等。
热失重温度是一项重要的物性参数，可用于评估材料的耐热性和稳定性。
悬浮法生产聚苯乙烯_
高分子合成工艺设计说明书题目院、部：材料与化学工程学院学生姓名：***指导教师：罗建新职称讲师专业：高分子材料与工程学院班级：1001班完成时间：2013年6月2日可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。
最常见的可发性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。
可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。
此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；针对聚合反应釜进行了物料衡算、热量衡算，在此基础上通过分析工艺流程，选择出了工艺设备并计算，绘制了带控制点的流程图、并编制了设计说明书和计算书。
关键词：可发性聚苯乙烯；悬浮聚合；物料衡算；工艺设计Expandable Polystyrene (Expandable PolyStyrene, referred to as EPS) commonly known as the Department of polystyrene and styrene copolymer is a kind of mixture with resin the physical blowing agent and other additives mixture. The most common is to be made of polystyrene with n-pentane as a blowing agent aggregates of transparent PS.The design is about of polystyrene polymerization process section that the annual production capacity is32000 tons, The reaction mechanism is free radical polymerization, suspension polymerization process used styrene as monomer, water suspension medium done using one-step production of low-temperature suspension polymerization process. This method is adding styrene monomer, initiator, dispersing agent, water, blowing agent and other auxiliaries to reactor, the polymer containing a foaming agent, after the resin particles by washing, centrifugal separation and drying, the system may be made of polystyrene beads products; mainly contrapose the polymerization reactor carried out for material balance, heat balance, in this based on the analysis process to select out of the process equipment and calculate and draw the flow chart with control points. And the preparation of the design specifications and calculations of the book.Key Words：e xpandable polyStyrene ；suspension technique ；craft calculation；technological design目录第一章绪论1.1聚苯乙烯简介 (6)1.2聚苯乙烯的基本物性 (8)1.3国内外的现状及发展前景第二章工艺流程和方案的说明及论证2.2发泡聚苯乙烯技术工艺比较2.2.1塔式本体聚合技术[3] (9)2.2.2 添加少量溶剂的单釜连续本体聚合技术 (10)2.3 苯乙烯的悬浮聚合[4] (11)2.4苯乙烯种子法悬浮聚合 (12)2.5发泡聚苯乙烯生产工艺 (13)2.5.1一步法聚合工艺 (15)2.5.2二步法聚合工艺 (16)2.5.3一步法工艺与二步法工艺的比较[6] (17)2.5.4可发性聚苯乙烯基本性能 (18)2.5.5生产原理及工艺流程......................... 错误!未定义书签。
热失重曲线
热失重曲线热失重曲线是指在恒定加热速率下，随着温度的升高，样品质量发生改变的曲线。
通过热失重曲线可以揭示样品在不同温度下的热稳定性，热分解行为以及质量损失情况等。
热失重曲线的制备首先需要选择合适的样品和仪器设备。
常见的样品有聚合物、塑料、橡胶、有机化合物等。
仪器设备主要包括热失重仪和热重分析仪，这些设备能够提供恒定加热速率和准确的温度控制。
制备好样品和设备后，需要将样品放置在热失重仪中，然后对仪器进行控制和设置。
首先，选择合适的加热速率，一般为1-10℃/min。
然后，设置初始温度和最终温度，一般根据样品的热稳定性进行选择。
接下来，开始加热过程，热失重仪会将样品加热到设定的最终温度，期间实时测量样品的质量变化。
在加热过程中，样品会经历不同的失重阶段。
首先是初始阶段，温度较低时，样品基本保持稳定，失重几乎没有。
然后是失重阶段，温度逐渐升高，样品开始发生热分解或挥发，质量逐渐减少。
此时，热失重曲线上会出现一个失重峰，表示该温度范围内的热分解反应比较剧烈。
最后是尾部阶段，温度接近最终温度时，样品的失重逐渐减小，趋于平稳。
热失重曲线除了质量变化，还可以显示出其它一些特征。
例如，曲线的斜率可以反映样品的热稳定性，斜率越大表示热分解速率越快，热稳定性越差。
另外，失重峰的位置和形状也可以提供关于样品热分解反应的信息，如反应温度范围、反应进行快慢等。
热失重曲线在许多领域有着广泛的应用。
在材料科学中，热失重曲线可以用来研究材料的热稳定性和热分解特性。
在药学中，热失重曲线可以用来研究药物的热稳定性和药物的失水过程。
在环境科学中，热失重曲线可以用来研究废物的热分解行为和燃烧性质。
总之，热失重曲线是一种重要的实验手段，通过对样品在恒定加热速率下的质量变化进行实时测量，可以揭示样品的热稳定性和热分解行为等信息。
热失重曲线在材料科学、药学、环境科学等领域有着广泛的应用，对于我们理解和研究物质的性质和特性具有重要意义。
聚苯乙烯的催化裂解研究

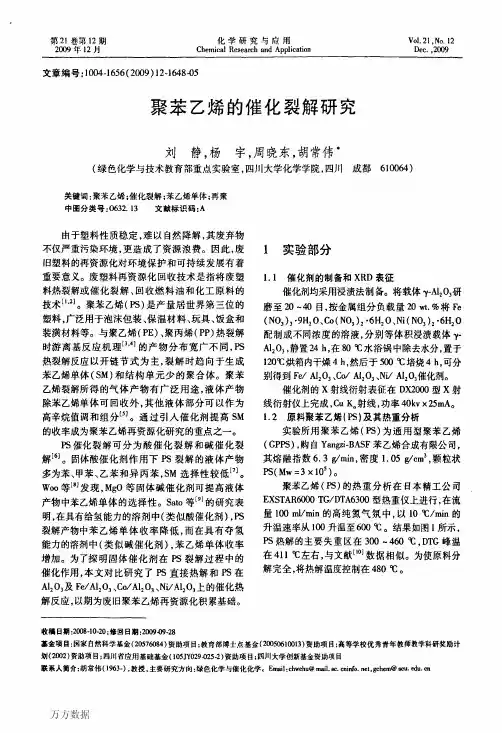

第２１卷第１２期２００９年１２月化学研究与应用ＣｈｅｍｉｃａｌＲｅｓｅａｒｃｈａｎｄＡｐｐｌｉｃａｔｉｏｎＶ０１．２１，Ｎｏ．１２Ｄｅｃ．，２００９文章编号：１００４—１６５６（２００９）１２—１６４８旬５聚苯乙烯的催化裂解研究刘静，杨宇，周晓东，胡常伟＋（绿色化学与技术教育部重点实验室，Ｉ四Ｊｌｌ大学化学学院，ＩⅡｔＪＩＩ成都６１００６４）关键词：聚苯乙烯；催化裂解；苯乙烯单体；再聚中图分类号：０６３２．１３文献标识码：Ａ由于塑料性质稳定，难以自然降解，其废弃物不仅严重污染环境，更造成了资源浪费。
因此，废旧塑料的再资源化对环境保护和可持续发展有着重要意义。
废塑料再资源化回收技术是指将废塑料热裂解或催化裂解、回收燃料油和化工原料的技术【１．２Ｊ。
聚苯乙烯（Ｐｓ）是产量居世界第三位的塑料，广泛用于泡沫包装、保温材料、玩具、饭盒和装潢材料等。
与聚乙烯（ＰＥ）、聚丙烯（ＰＰ）热裂解时游离基反应机理旧．４１的产物分布宽广不同，Ｐｓ热裂解反应以开链节式为主，裂解时趋向于生成苯乙烯单体（ＳＭ）和结构单元少的聚合体。
聚苯乙烯裂解所得的气体产物有广泛用途，液体产物除苯乙烯单体可回收外，其他液体部分可以作为高辛烷值调和组分”Ｊ。
通过引入催化剂提高ＳＭ的收率成为聚苯乙烯再资源化研究的重点之一。
Ｐｓ催化裂解可分为酸催化裂解和碱催化裂解哺】。
固体酸催化剂作用下Ｐｓ裂解的液体产物多为苯、甲苯、乙苯和异丙苯，ＳＭ选择性较低¨Ｊ。
Ｗｏｏ等＂ｏ发现，ＭｇＯ等固体碱催化剂可提高液体产物中苯乙烯单体的选择性。
Ｓａｔｏ等一１的研究表明，在具有给氢能力的溶剂中（类似酸催化剂），ＰＳ裂解产物中苯乙烯单体收率降低，而在具有夺氢能力的溶剂中（类似碱催化剂），苯乙烯单体收率增加。
为了探明固体催化剂在Ｐｓ裂解过程中的催化作用，本文对比研究了Ｐｓ直接热解和ＰＳ在Ａ１２０３及Ｆｅ／Ａ１２０３、Ｃｏ／Ａ１２０３、Ｎｉ／Ａ１２０３上的催化热解反应，以期为废旧聚苯乙烯再资源化积累基础。
HDPE_LLDPE和LDPE热分解动力学的比较研究
名称 规格或牌号 来源
备注
HD PE
8010 台塑烯烃
LD PE
722 Dow PlasticsM I = 8, d = 0. 915
LLDPE 11049 Noveon. Inc.
1. 1. 2 原材料的前处理 将三种固体状的聚乙烯切成薄片状 ,在红外灯
下烘干约 20分钟 。 1. 2 仪器设备
(嘉应学院 化学与环境学院 , 广东 梅州 514015)
摘 要 :利用热重 /差热同步测量仪在不同升温速率 (5, 10, 20, 30 ℃ /m in)和氮气气氛下对 HDPE、LLDPE、LDPE
的热分解行为进行研究 。研究表明 ,三种聚乙烯的热分解只有一个分解过程 ,均为一级反应 ,热分解温度随升
速率为 5 ℃ /m in 、10 ℃ /m in、20 ℃ /m in、30 ℃ /m in
和它 们 的 失 重 百 分 率 为 10%、20%、30%、40%、
50%的 TG数据作图 ,得到 HDPE、LLDPE、LDPE的
Coats - Redfern图 (图 2、图 3和图 4) 。
图 4 LDPE的 lg[ - ln (1 - c) / T2 ] —1 / T图
日本岛津公司 DTG - 60型热重 /差热同步测量 仪。 1. 3 热失重分析 ( TG)
样品量大约为 3. 0 mg左右 ,放置在铂金坩埚中 , 从 35 ℃升温到 550 ℃,升温速率分别为 5 ℃/m in、 10 ℃/m in、20 ℃/m in、30 ℃/m in,氮气气氛 ,气体流 量为 30 m l/m in,保护气氮气 ,流量为 50 m l/m in。
式 (6)取对数并采用差减法 。第二种是 Coast - Red2
热失重曲线概念及物理意义
热失重曲线概念及物理意义
热失重曲线是对物质随着温度变化下的质量损失进行记录的一种方法。
具体来说，热失重曲线反应的是物质在加热过程中因为热分解，脱结晶水、脱氢等过程导致质量逐渐减少的变化规律，通过测定相对质量损失与温度的关系，可以得到一条由损失率与温度组成的连续曲线。
对于热分解和脱水等热化学反应，其曲线呈现出不同的特点，可以为材料表征和制备提供参考。
1. 反应特性表征：热失重曲线可以反应出物质在加热过程中的反应特性，例如在一定温度范围内的质量损失率，以及发生反应的温度范围等。
通过研究热失重曲线，可以确定物质的结构以及热化学反应的机理，并且预测其在不同条件下的反应特性。
2. 判定热稳定性：研究热失重曲线还可以判定物质的热稳定性，即期望物质在在某一温度下长期保存和使用时，其物理性质和化学性质不发生改变或发生改变的速度较缓。
如果热失重曲线表现为温度升高时，质量损失率逐渐减小，那么说明物质具有良好的热稳定性；但如果热失重曲线表现为温度升高时，质量损失率急剧增加，那么说明物质的热稳定性差且易发生分解。
3. 制备材料：热失重曲线还用于制备材料。
例如，研究材料的热失重曲线可以确定其脱水和脱结晶水的温度范围，为精确地制备材料提供依据。
总的来说，热失重曲线是一种实验手段和分析方法，可以提供目标物质在加热过程中的失重量和热分解的温度范围等参数，从而为材料表征、研究物质的性质和制备过程提供参考。
聚苯乙烯的结构与性能.
背景资料
聚苯乙烯（Polystyrene，缩写为PS）是以苯 乙烯为单体，经过聚合反应而得到的一种聚合 物。聚苯乙烯早在二十世纪三十年代就已实现 工业化生产，是发现最早、研究较完善的一种 不饱和烃类树脂。聚苯乙烯具有价廉、容易着 色、透明、吸湿性低、电性能好以及加工性能 优良等特点，所以广泛应用于电子电器工业、 化学工业以及日用品等多方面，做各种仪器仪 表零件、光学零件、高频绝缘材料、保温材料 及日用品等。目前，聚苯乙烯的产量仅次于聚 乙烯、聚氯乙烯和聚丙烯，居第四位。
值
≤0.2
1.0
0.5
0.3
1.5
谢谢！
导热系数较低，仅为0.14W/(m·K)，且不随温度的 变化而变化。若制成泡沫塑料，其导热系数会更低。 所以，可作为良好的冷冻绝热材料。
比热低，约为1.33KJ/(Kg·K)，但会随着温度的升 高而增大。
线膨胀系数为(6～8)×10-5/℃，与金属相差较大， 所以制品中不宜带有金属嵌件。否则，当环境温度 有变化时，制品中极易产生内应力而发生开裂。
2.45～2.65 20～28
GB1409 GB1408
5. 化学性能
耐碱、任何浓度的硫酸、磷酸、硼酸、10～36%的 盐酸、25%以下的醋酸、10～90%的甲酸以及其它 有机酸等；但它不耐浓硝酸及其它氧化剂。
溶度参数为(1.74～1.90)×103 (J/m3)1/2，它能溶于 许多δ相近的溶剂中，如四氯乙烷、苯乙烯、异丙 苯、苯、氯仿、二甲苯、甲苯、四氯化碳、甲乙酮、 酯类等；它不溶于许多脂肪烃、乙醚、丙酮、苯酚 等，但能被它们溶胀或发生开裂。
退火处理后可以减少内应力，提高力学强度、负荷 变形温度及耐溶剂开裂性。
4. 电性能
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚苯乙烯热失重曲线
聚苯乙烯（Polystyrene，简称PS）是一种常见的塑料材料，具有较高的热稳定性。
其热失重曲线是指在升温过程中，样品质量随温度的变化曲线。
一般来说，聚苯乙烯在升温过程中经历三个主要的失重阶段：
1. 20℃至约100℃之间，称为挥发性失重阶段。
在这个阶段，聚苯乙烯中的残留溶剂和其他挥发性物质会逐渐蒸发，导致样品质量减少。
2. 约100℃至约350℃之间，称为热分解阶段。
在这个阶段，聚苯乙烯开始分解，分子链的断裂和脱氢反应导致样品质量进一步减少。
3. 约350℃以上，称为灰分稳定阶段。
在这个阶段，聚苯乙烯几乎完全分解，只剩下少量的炭黑残留。
根据聚苯乙烯的具体配方和处理条件的不同，热失重曲线的形态和峰值温度可能会有所不同。
但通常情况下，热失重曲线会呈现出起初缓慢的质量减少，然后逐渐加速的趋势，直至完全灭失。
需要注意的是，具体的热失重曲线可能受到实验条件、样品形状和大小等因素的影响，因此在实际测定中可能会有一定的差异。
为了得到更准确的热失重曲线，常常需要进行多次重复实验并取平均值。
