项目电磁炉原理与维修技能
电磁炉工作原理及常见故障及检修方法
电磁炉工作原理及常见故障及检修方法在电磁炉的大电流整流滤波输出部分，市电经过整流桥整流后，输出直流电压。
为了保证输出电压的稳定性，需要进行滤波处理，通过电容C2、C3和电感L2进行滤波，使得输出电压具有较好的稳定性。
同时，为了保护电磁炉电路，还需要添加保险元件，如保险丝和热保护开关等。
在维修时，需要注意保险元件的规格和型号，以确保其正常工作。
线盘高频振荡电路部分线盘高频振荡电路是电磁炉的关键部分，其工作原理是将直流电压通过高频振荡电路转化为高频交流电压，通过线圈产生的磁场感应到锅具底部产生涡流，从而产生大量的热量。
该部分主要由集成电路、晶体管和电容等组成。
在维修时，需要检查集成电路和晶体管是否正常工作，以及电容是否老化或损坏。
开关电源部分开关电源部分主要是为线盘高频振荡电路提供稳定的电压和电流。
该部分由变压器、稳压器和开关管等组成。
在维修时，需要检查变压器和稳压器是否正常工作，以及开关管是否受损。
总之，电磁炉是一种利用电磁感应原理进行加热的设备，其工作原理复杂，由多个功能模块组成。
在维修时，需要了解各个功能模块的工作原理和常见故障及检修方法，以确保设备的正常工作。
同时，需要注意安全问题，如电路维修前需要切断电源，避免触电等意外情况的发生。
市电经过桥式整流器BG1进行整流，然后通过L1和C4滤波，输出300V直流电以供线盘高频振荡使用。
BG1是一个大电流高耐压器件，规格为20A800V。
如果BG1烧坏，不能随意用其他整流器代替，必须使用同型号或更大电流高耐压的整流器进行替换。
L1和C4组成倒L型滤波电路，作用是滤去直流脉动成分，使输出波形更加平滑。
当C4的8uF/400V （DC）电容击穿短路时，保险丝会烧断，整流器也会因电流过大而烧坏。
此外，当C4的容量变小或没有容量时，也会导致IGBT烧坏，维修时需要特别注意。
CN3和CN4连接线盘，与C5和IGBT1组成高频振荡电路，振荡频率一般为20KHz到40KHz之间。

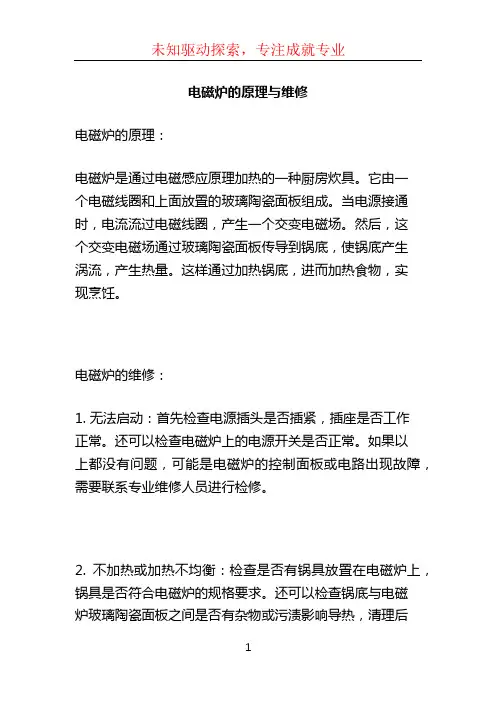

电磁炉的原理与维修
电磁炉的原理与维修
电磁炉的原理：
电磁炉是通过电磁感应原理加热的一种厨房炊具。
它由一
个电磁线圈和上面放置的玻璃陶瓷面板组成。
当电源接通时，电流流过电磁线圈，产生一个交变电磁场。
然后，这
个交变电磁场通过玻璃陶瓷面板传导到锅底，使锅底产生
涡流，产生热量。
这样通过加热锅底，进而加热食物，实
现烹饪。
电磁炉的维修：
1. 无法启动：首先检查电源插头是否插紧，插座是否工作
正常。
还可以检查电磁炉上的电源开关是否正常。
如果以
上都没有问题，可能是电磁炉的控制面板或电路出现故障，需要联系专业维修人员进行检修。
2. 不加热或加热不均衡：检查是否有锅具放置在电磁炉上，锅具是否符合电磁炉的规格要求。
还可以检查锅底与电磁
炉玻璃陶瓷面板之间是否有杂物或污渍影响导热，清理后
再次尝试。
如果上述方法无效，可能是电磁线圈或温度传感器出现故障，需要专业维修人员进行修理。
3. 控制面板故障：如果控制面板上的按键或显示屏出现故障，可能是因为控制面板与电路板之间的连接问题。
可以尝试清洁控制面板上的按键或接触点，确保良好的接触。
如果问题仍然存在，可能需要更换控制面板或维修电路。
请注意，以上维修方法需要注意安全，最好由专业维修人员进行操作。
电磁炉的工作原理与维修方法
电磁炉的工作原理与维修方法概述:电磁炉是一种利用电磁感应加热物体的厨房电器。
它通过电磁感应原理将电能转化为热能，实现加热食物的目的。
本文将详细介绍电磁炉的工作原理以及常见故障的维修方法。
一、电磁炉的工作原理电磁炉的工作原理基于电磁感应，它由主要的组成部分构成：感应线圈、电子元件和玻璃面板。
1.感应线圈电磁炉的感应线圈位于炉子底部。
当电流通过感应线圈时，会产生强磁场。
这个磁场能够在感应锅底部产生涡流，从而加热锅底。
2.电子元件电子元件是电磁炉的核心部件，用于调控功率和温度。
通过控制电源的开关频率和电流的大小，电子元件可以控制炉子的加热程度。
同时，电子元件还具有过热保护功能，当炉子过热时会自动断开电源。
3.玻璃面板电磁炉的玻璃面板具有触摸控制功能，用户可以通过触摸面板设置炉子的参数，如功率和温度。
触摸面板上还显示了炉子的工作状态和剩余时间。
二、电磁炉的常见故障及维修方法尽管电磁炉是一种相对简单的电器，但在使用过程中仍然可能出现故障。
以下是一些常见的故障及其维修方法：1.电源故障若电磁炉无法开机，首先检查电源插座是否正常工作。
可以尝试使用其他电器设备来确认电源是否正常。
如果电源正常，但电磁炉仍然无法开机，则可能是电源线或电子元件出现故障。
此时建议联系专业维修人员来进行修理。
2.加热问题若电磁炉无法加热或加热效果不佳，首先检查是否放置了合适的磁性锅具。
只有使用磁性材料制成的锅具才能和电磁炉产生磁场相互作用。
如果使用了非磁性材料制成的锅具，电磁炉将无法加热。
3.触摸面板故障若电磁炉的触摸面板无法正常工作，首先检查是否有水或油滴进入面板内部。
可以尝试用干净的湿布轻轻擦拭面板，将水分或油滴清除。
如果问题仍然存在，可能是面板本身的问题，需要联系售后服务或专业维修人员进行更换或修复。
4.过热保护电磁炉的电子元件中通常带有过热保护功能。
如果您发现电磁炉无法正常加热，可能是因为炉子过热导致过热保护触发。
此时应先关闭电磁炉，等待一段时间让其冷却，然后再重新启动。
电磁炉原理及维修方法
电磁炉原理及维修方法
电磁炉原理：
电磁炉是一种采用电磁感应原理工作的厨房电器，其中的线圈产生高频电磁场，然后通过磁感应作用在金属锅底产生涡流，产生大量的热量，将食物加热煮熟。
与传统的火炉相比，电磁炉可以更加精准地控制温度，消耗更少的能量，保持热量更长时间，还更加安全和环保。
维修方法：
1.没有发热：检查插座是否良好，插头是否插紧，线路是否正常。
检查电磁炉控制面板是否正常，是否误操作。
检查内部线圈连接是否良好，零部件是否有损坏，及时更换。
2.电磁炉温度异常：检查内部控制器是否正常，有没有自身故障。
检查温度感应器和控制电路是否有错误信号，采用合理的维修方法进行修复。
检查电源电压是否稳定，是否有电源干扰如果有，处理措施应是使用线路滤波器进行处理。
3.按键无响应：检查触控按键是否灵敏，有无尘污、划痕等情况。
如果有就需要进行清洁和更换。
若触控面板过于耗损，则需要更换新的触控面板进行处理。
4.电磁炉噪音过大：检查电磁炉的操作模式是否正常。
如不正常则采用相关的测
试方法进行检查和维修。
检查电源电压是否稳定，排除掉电源干扰。
同时检查磁子的位置是否正常，并固定好。
5.马达转动不顺畅：检查电机轴承是否加油充足，轴承是否磨损损坏有否异响。
如果严重建议马上更换，以免危及着电磁炉整体的运转安全。

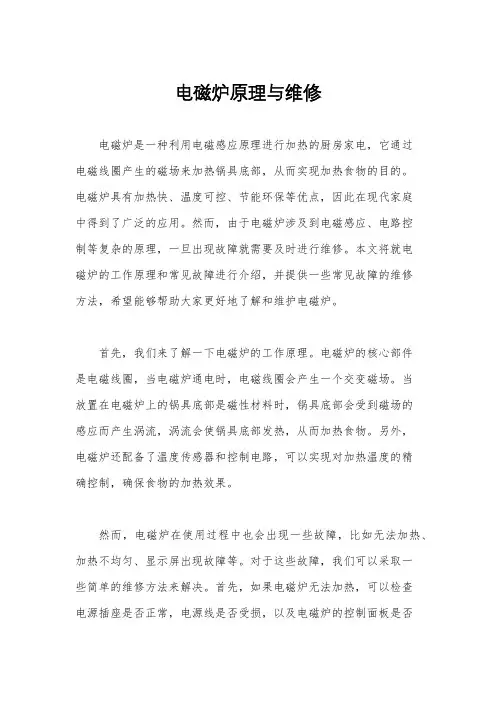

电磁炉原理与维修
电磁炉原理与维修电磁炉是一种利用电磁感应原理进行加热的厨房家电，它通过电磁线圈产生的磁场来加热锅具底部，从而实现加热食物的目的。
电磁炉具有加热快、温度可控、节能环保等优点，因此在现代家庭中得到了广泛的应用。
然而，由于电磁炉涉及到电磁感应、电路控制等复杂的原理，一旦出现故障就需要及时进行维修。
本文将就电磁炉的工作原理和常见故障进行介绍，并提供一些常见故障的维修方法，希望能够帮助大家更好地了解和维护电磁炉。
首先，我们来了解一下电磁炉的工作原理。
电磁炉的核心部件是电磁线圈，当电磁炉通电时，电磁线圈会产生一个交变磁场。
当放置在电磁炉上的锅具底部是磁性材料时，锅具底部会受到磁场的感应而产生涡流，涡流会使锅具底部发热，从而加热食物。
另外，电磁炉还配备了温度传感器和控制电路，可以实现对加热温度的精确控制，确保食物的加热效果。
然而，电磁炉在使用过程中也会出现一些故障，比如无法加热、加热不均匀、显示屏出现故障等。
对于这些故障，我们可以采取一些简单的维修方法来解决。
首先，如果电磁炉无法加热，可以检查电源插座是否正常，电源线是否受损，以及电磁炉的控制面板是否正常。
其次，如果加热不均匀，可以检查锅具底部是否平整，是否与电磁炉接触良好，以及是否存在金属材料的损坏。
最后，如果显示屏出现故障，可以尝试重新插拔电源线，或者联系专业维修人员进行检修。
总的来说，电磁炉是一种非常便利和高效的厨房家电，但是在日常使用中也需要注意保养和维修。
通过了解电磁炉的工作原理和常见故障，并掌握一些简单的维修方法，我们可以更好地使用和维护电磁炉，延长其使用寿命，为我们的生活带来更多的便利。
希望本文对大家有所帮助，谢谢阅读！。
电磁炉的工作原理与维修方法
电磁炉的工作原理与维修方法电磁炉是一种利用电磁感应原理加热的厨房电器设备，近年来越来越受到人们的青睐。
它以其高效、安全、节能等特点，逐渐取代了传统的燃气炉，成为家庭和商用厨房中的主要选择。
本文将深入探讨电磁炉的工作原理以及一些常见的维修方法。
首先，让我们了解一下电磁炉的工作原理。
电磁炉的核心部件是一个电磁线圈，该线圈通过交流电源传输电能。
当电流通过线圈时，会在其周围产生一个交变磁场。
当放置在电磁炉上的适配器或磁铁性底座受到这个磁场的影响时，会产生涡流并使盛放在上面的锅具发热。
电磁炉的工作原理可以简单概括为以下几个步骤：首先，将电磁炉连接到电源，通过开关启动电流。
接下来，电流经过电磁线圈产生交变磁场。
然后，锅具中的磁铁反应并产生涡流。
最后，通过涡流的摩擦作用，使锅具中的食物或液体加热煮沸。
虽然电磁炉具有许多优点，但它也可能遇到一些常见的故障。
下面我们将介绍一些常见的电磁炉维修方法。
1. 电磁炉不工作或无法启动：- 检查电源插座是否正常，插头是否插紧。
- 检查电源开关是否打开。
- 检查电磁炉上的控制面板是否正常，是否显示异常信息。
2. 电磁炉加热效果不佳或加热不均匀：- 检查锅具是否平整并与底座接触良好。
- 清洁锅具底部，确保没有灰尘或污垢影响加热效果。
- 检查电磁线圈是否清洁，无杂物或液体进入其中。
3. 电磁炉发出异常声音或异味：- 检查电磁线圈和适配器是否有损坏或破裂。
- 断电后，检查电磁线圈是否有过热迹象，如变色或变形。
- 如果出现烧焦气味，立即断电并将电磁炉送修。
4. 电磁炉漏电或触电事故：- 如果发现电磁炉有触电风险，立即断电并寻求专业人士的帮助。
电磁炉原理及维修方法
电磁炉原理及维修方法
电磁炉是一种家用炉具，利用电磁感应原理加热食物。
它主要由电磁线圈、电子控制器和玻璃陶瓷面板组成。
电磁炉的工作原理是利用电磁感应加热食物。
当电磁炉通电时，电流经过线圈产生的磁场会通过玻璃陶瓷面板传导给锅底。
由于锅底是导电材料，磁场就会在锅底内激发出涡电流。
这个涡电流会发生热耗散，导致锅底和食物加热。
由于锅底和食物是接触的，热量也会传导给食物，使其加热。
电磁炉的维修方法主要包括以下几个部分：
1. 电磁线圈检查：检查电磁线圈是否断裂或短路，如果发现问题，需要更换电磁线圈。
2. 电子控制器检查：检查电子控制器是否损坏或接触不良，可以通过检查电子元件和线路是否正常来判断。
如果有问题，需要更换损坏的电子元件或重新焊接线路。
3. 玻璃陶瓷面板检查：检查玻璃陶瓷面板是否破损或变形，如果发现问题，需要更换玻璃陶瓷面板。
4. 清洁和维护：定期清洁电磁炉，特别是玻璃陶瓷面板和锅底。
可以使用软布
和清洁剂进行清洁，但要注意不要用力过大，以免刮伤玻璃陶瓷面板。
5. 注意使用安全：使用电磁炉时要注意避免锅子和电磁炉的金属外壳接触，以免发生短路或触电事故。
同时，也要避免将水或其他液体溅到电磁炉上，以免损坏电子控制器。
总之，电磁炉是一种高效、节能的炉具，但在使用过程中也需要注意安全和维护。
及时发现问题并采取适当的维修措施，可以延长电磁炉的使用寿命，确保其正常运转。
电磁炉工作原理及维修
电磁炉工作原理及维修电磁炉是一种常见的厨房电器，这种煮食器具比传统的煤气炉和加热器更加节能，并因其快速加热和精确温度控制而备受欢迎。
电磁炉是如何工作的呢？在本文中，我们将深入探讨电磁炉的工作原理及其维修。
一、电磁炉的工作原理电磁炉是一种利用电磁感应加热的电器。
在简单、直接的层面上，电磁炉利用电磁能将电能转化成热能。
当电流通过电磁线圈时，会生成一个强大的电磁场，这个电磁场会导致磁铁和锅具磁化，然后产生热量。
在电磁炉中，电能被转换成高频交流电（通常是20 kHz至100 kHz），这比家中的电源（50 Hz 或60 Hz）高得多，并且可以轻松产生强大的电磁场，尽管只有很少的能量被消耗。
电磁炉的加热器由一个容纳磁性材质的铁芯和一个紧贴磁芯的电磁线圈组成。
当电磁线圈通电时，它们会产生一个磁场，并导致磁性材料聚焦磁场的能量。
这个过程像搅拌水一样，直到热量传递到了磁性材料。
由于短距离的局部加热，磁性材料的温度快速升高并通过铁芯传递给锅具。
二、电磁炉的维修1、不加热当电磁炉不加热时，首先要检查温度控制器和电源。
如果电源有问题，则需要更换或修复它。
如果电源工作正常，但电磁炉仍然无法加热，那么可能是由于电磁线圈烧坏了。
在这种情况下，可以通过更换磁线圈来修复它。
2、无法控制温度如果电磁炉无法控制温度，则可能需要更换温度控制器。
另外，这也可能是由于电磁线圈过热造成的，这时要检查电源和空气通道是否干净并且没有堵塞。
如果问题仍然存在，则可能需要清洁电磁线圈和换掉线圈电磁开关。
3、无法开启当电磁炉无法开启时，首先要检查电源线和插头。
如果它们工作正常，则需要检查电磁炉的控制面板和按钮是否损坏。
在这种情况下，可能需要更换控制面板。
4、温度计不准确如果电磁炉的温度计不准确，则需要将温度计更换或重新校准。
如果还是无法解决问题，则可能需要更换温度控制器或线圈。
总之，电磁炉是一种高效、方便且易于维护的厨房电器。
理解其基本的工作原理并掌握其维修方法是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ （3）九阳Joyoung(中国驰名商标,专注于豆浆机 领域并积极开拓厨房小家电研发生产和销售,山东 济南九阳股份有限公司)
❖ （4）POVOS奔腾(原奔腾集团属下厨房电器品牌 ,2011年10月业务股权全部转让给飞利浦，飞利浦 电子(中国)投资有限公司)
路漫漫其悠远
电磁炉结构实物图
路漫漫其悠远
电磁炉电路板结构图
路漫漫其悠远
电磁炉的主要部件
路漫漫其悠远
五、电磁炉的电路和工作原理：
电磁炉“三电压”： 1、+300V 2、+5V 3、+12V（或+18V
）
路漫漫其悠远
IGBT功率管的结构
路漫漫其悠远
路漫漫其悠远
路漫漫其悠远
六、主要元器件的检测：
项目电磁炉原理与维修 技能
路漫漫其悠远 2020/3/30
电 磁 炉
路漫漫其悠远
一、电磁炉的特点：
1、安全可靠：过压、过流、过热 、防干烧保护。
2、无明火、无油烟 3、效率高，达到90%左右 4、省时节能
路漫漫其悠远
二、电磁炉加热原理
利用电磁感应原理加热，输入220V交流电—整流— 滤波— +300V直流电—40KHz高频电流—高频磁场—锅 体电磁感应—产生涡流—锅体发热—加热食物。
个） 8、NTC热敏电阻：90K、100K（2个） 9、电压比较器：LM339、LM393（2块） 10、驱动芯片：TA8316S（2块） 11、电源芯片：VIPer 22A、FSD200、THX201（2块） 12、电源模块：+300V输入、+5V、+12V、+18V输出电源模块
（2块）
路漫漫其悠远
九、常见故障维修：
1.通电无任何反应（不通电故障）。
（1）主电路：10A（或15A）保险管烧，整流桥击穿、 IGBT击穿、5uF/450V滤波电容损坏、0.27uF/1200V 谐振电容。
（2）副电源电路：开关电源芯片VIPer12A（VIPer22A） 、FSD200、THX201、13001、限流电阻22Ω/2W等损 坏。
路漫漫其悠远
四、电磁炉的结构：
1、外形：上下壳、陶瓷面板、显示面板、锅具等。 2、内部：功率管IGBT（FGA25N120）、整流桥（
GBJ2508）、加热线圈（150uH）、谐振电容 （0.27uF/1200V）、滤波电容（5uF/400V）、 抗干扰电容（2uF/275V）、冷却风扇、NTC热 敏电阻（100kΩ）、MCU（单片机）、四电压 比较器LM339、驱动管（8050/8550）或驱动芯 片TA8316S等组成。
❖ （8）格力GREE(高新技术企业,亚洲企业50强,中 国驰名商标,中国名牌产品,中国上市公司100强,珠 海格力电器股份有限公司)
❖ （9）爱庭Aiting(国内最早电磁炉专业制造商之一, 最大的电磁炉生产基地之一,十大电磁炉品牌,佛山 市爱庭电器有限公司)
❖ （10）艾美特(始于1973年台湾,行业影响力品牌, 十大电磁炉品牌,最具市场竞争力品牌之一,艾美特 电器（深圳)有限公司)
❖ （5）尚朋堂(中国小家电行业影响力品牌,广州市 著名商标,国内最早的电磁炉专业生产企业之一,尚 朋堂股份有限公司)
路漫漫其悠远
❖ （6）格兰仕Galanz(创于1978年,中国驰名商标,中 国名牌,中国家电业最具影响力的龙头企业之一,广 东格兰仕集团有限公司)
❖ （7）富士宝(广东省名牌,广东省著名商标,广东省 高新技术企业,十大电磁炉品牌,佛山市富士宝电器 科技股份有限公司)
路漫漫其悠远
7. NTC热敏电阻（100K、90K）
路漫漫其悠远
8. 驱动芯片（TA8316S）、S8050/8550三极管
路漫漫其悠远
9. 散热风扇（12V/18V）
路漫漫其悠远
七、电磁炉易损元件：
（1）保险管（10A） （2）IGBT功率管（FGA25N120ANTD） （3）整流桥（GBJ2508） （4）谐振电容（0.27uF/1200V） （5）+300V滤波电容（5uF/400V） （6）抗干扰电容（2uF/275V） （7）四电压比较器LM339 （8）大阻值电阻：240k、330k、470k、680k、820k
等 （9）驱动芯片（TA8316S） （10）NTC热敏电阻（100K、90K）
路漫漫其悠远
八、电磁炉维修备件：
1、IGBT：FGA25N120ANTD（2--5个） 2、整流桥：GBJ2508（2--5个） 3、保险管：12A、15A（2—5个） 4、电容： 0.27uF/1200V、5uF/400V、2uF/275V（2—4个） 5、电阻：240k、330k、470k、680k、820k（2—4个） 6、二极管：18V、20V稳压管、1N4148（2-3个） 7、三极管：S8050/S8550、9013/9014、2N5401/2N5551（2
（3）注意事项：烧保险故障在更换新元件后需要用假负载 （100W/220V灯泡）试机，确认没有短路后再接上加 热线圈。
（4）IGBT击穿的故障，应该重点检查5uF/450V滤波电容 损坏、0.27uF/1200V谐振电容、18V限幅稳压二极管 、驱动芯片或驱动三极管。
路漫漫其悠远
2.通电后报警（或不报警），不加热 。
1、IGBT功率管（绝缘栅双极型晶体管 ）（FGA25N120ANTD）
路漫漫其悠远
2、整流桥（GBJ2508）
路漫漫其悠远
3、谐振电容（0.27uF/1200V）
路漫漫其悠远
4. +300V滤波电容（5uF/400V）
路漫漫其悠远
5. 抗干扰电容（2uF/275V）
路漫漫其悠远
6. 四电压比较器LM339、双电压比较器LM393
通常是高阻值电阻（240k、330k、 470k、680k、820k等）、LM339、驱动 芯片TA8316S、驱动三极管8050/8550、 18V限幅稳压二极管、NTC热敏电阻、帖 片电阻、帖片电容、+18V电源不正常等 。
路漫漫其悠远
三、电磁炉品牌：
2013年中国市场十大电磁炉品牌： ❖美的、苏泊尔、九阳、奔腾、尚
朋堂、格兰仕、富士宝、格力、 爱庭、艾美特。 ❖广西品牌：多丽电磁炉
路漫漫其悠远
❖ （1）美的Midea(始于1968年,中国驰名商标,上市 公司,最具全球竞争力品牌之一,中国企业500强,广 东美的电器集团有限公司)
