单向晶闸管与双向晶闸管的区别
无线电知识分享晶闸管之单向晶闸管（二十七）
无线电知识分享晶闸管之单向晶闸管（二十七）晶闸管也称可控硅，是一种能够像闸门一样控制电流大小的半导体器件。
因此，晶闸管具有开关控制、电压调整和整流等功能。
晶闸管的种类较多，强电电路采用的晶闸管主要有单向晶闸管和双向晶闸管两种。
晶闸管单向晶闸管也叫单向可控硅，它的英文缩写为SCR。
由于单向晶闸管具有成本低、效率高、性能可靠等优点，所以被广泛应用在开关控制、可控整流、交流调压、逆变电源、开关电源等电路中。
单向晶闸管的构成是由PNPN 4 层半导体构成，而它等效为2个三极管，它的3个引脚（电极）的功能分别是：G极为控制极（或称门极）、A极为阳极、K极为阴极。
单向晶闸管的结构、等效电路和电路符号如下图所示。
单向晶闸管它的基本特性是通过单向晶闸管的等效电路可知，单向晶闸管由一只NPN型三极管VT1和一只PNP型三极管VT2组成。
当单向晶闸管的A极和K极之间加上正极性电压时，它并不能导通，只有它的G 极有触发电压输入后，它才能导通。
这是因为单向晶闸管G极输入的电压加到VT1的基极，使它导通，它的集电极电位为低电平，致使VT2导通，此时VT2 集电极输出的电压又加到VT1的基极，维持VT1的导通状态。
因此，单向晶闸管导通后，即使G极不再输入导通电压，它也会维持导通状态。
只有使A极输入的电压足够小或为A、K极间加反向电压，单向晶闸管才能关断。
晶闸管整流上图所示是一种典型的晶闸管整流电路。
控制电路产生的矩形触发脉冲加到两个单向晶闸管VS1、VS2的G极。
当触发脉冲为高电平时，VS1、VS2导通，对变压器T输出的交流电压进行整流；当触发脉冲为低电平期间，VS1、VS2在交流电过零时截止。
这样，在触发脉冲的作用下VS1、VS2就可以完成整流工作。
另外，通过控制VS1、VS2的导通时间，就可以改变输出电压的大小。

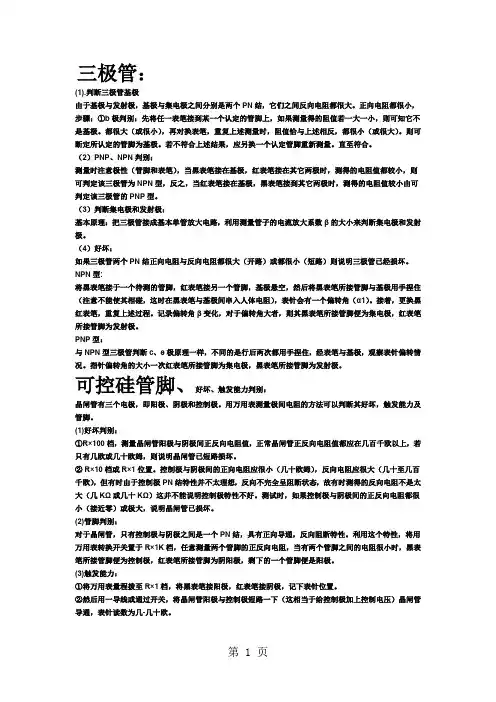

三极管,单结晶体管,电解电容器,双向晶闸管的管脚判断,原理7页word文档
三极管：(1).判断三极管基极由于基极与发射极，基极与集电极之间分别是两个PN结，它们之间反向电阻都很大。
正向电阻都很小，步骤：①b极判别：先将任一表笔接到某一个认定的管脚上，如果测量得的阻值若一大一小，则可知它不是基极。
都很大（或很小），再对换表笔，重复上述测量时，阻值恰与上述相反，都很小（或很大）。
则可断定所认定的管脚为基极。
若不符合上述结果，应另换一个认定管脚重新测量。
直至符合。
（2）PNP、NPN判别：测量时注意极性（管脚和表笔），当黑表笔接在基极，红表笔接在其它两极时，测得的电阻值都较小，则可判定该三极管为NPN型，反之，当红表笔接在基极，黑表笔接到其它两极时，测得的电阻值较小由可判定该三极管的PNP型。
（3）判断集电极和发射极：基本原理：把三极管接成基本单管放大电路，利用测量管子的电流放大系数β的大小来判断集电极和发射极。
（4）好坏：如果三极管两个PN结正向电阻与反向电阻都很大（开路）或都很小（短路）则说明三极管已经损坏。
NPN型:将黑表笔接于一个待测的管脚，红表笔接另一个管脚，基极悬空，然后将黑表笔所接管脚与基极用手捏住（注意不能使其相碰，这时在黑表笔与基极间串入人体电阻），表针会有一个偏转角（α1）。
接着，更换黑红表笔，重复上述过程。
记录偏转角β变化，对于偏转角大者，则其黑表笔所接管脚便为集电极，红表笔所接管脚为发射极。
PNP型：与NPN型三极管判断c、e极原理一样，不同的是行后两次都用手捏住，经表笔与基极，观察表针偏转情况。
指针偏转角的大小一次红表笔所接管脚为集电极，黑表笔所接管脚为发射极。
可控硅管脚、好坏、触发能力判别：晶闸管有三个电极，即阳极、阴极和控制极。
用万用表测量极间电阻的方法可以判断其好坏，触发能力及管脚。
(1)好坏判别：①R×100档，测量晶闸管阳极与阴极间正反向电阻值，正常晶闸管正反向电阻值都应在几百千欧以上，若只有几欧或几十欧姆，则说明晶闸管已短路损坏。
双向可控硅和单向可控硅的区别
双向可控硅和单向可控硅的区别可控硅又叫做晶闸管，是一种常用的半导体器件，是一种能像闸门一样控制电流大小的半导体器件。
因此，可控硅也具有开关控制、电压调整和整流等功能。
可控硅的种类较多，强电电路采用的可控硅主要有单向晶闸管和双向晶闸管两种。
常见的可控硅外形用符号如图，内有单向和双向两种可控硅，你能区分出哪种是单向，哪种是双向吗？1、引脚功能区别：单向可控硅缩写为SCR，双向可控硅英文缩写TRIAC。
单向可控硅的引脚符号是K、G、A，其中G极为门极，也是控制极，A极为阳极，K极为阴极。
而双向可控硅的引脚符号是T1、T2、G，其中G为门极，另外两个端子因为可以双向导通，所以不区分阴极和阳极，都是主端子，用T1、T2表示。
其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。
反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。
双向可控硅由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。
2、工作状态区别：单向可控硅若是用于直流电路，一旦触发信号开通，并保持一定幅度的流通电流的话，可控硅会一直保持开通状态。
除非将电源开断一次，才能使其关断。
若用于交流电路，则在其承受正向电压期间，若接受一个触发信号，则一直保持导通，直到电压过零点到来，因无流通电流而自行关断。
在承受反向电压期间，即使送入触发信号，可控硅也因A、K间电压反向，而保持于截止状态。
双向可控硅第一阳极T1与第二阳极T2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极T1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。
此时T1、T2间压降也约1V。
双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。
只有当第一阳极T1、第二阳极T2电流减小，小于维持电流或T1、T2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。
3、应用区别：单向可控硅因为只有阳极电压大于阴极时，在门极加控制电压才会导通，反之截止，这和二极管的单向导电性一样，所以广泛应用于可控整流。
关于双向晶闸管常见问题
同学：老师，双向晶闸管看起来与单向晶闸管的外形差不多，也有三个电极（图 2 ），它的主要工作特性是什么呢？教师：双向晶闸管相当于两个单向晶闸管的反向并联（图3 ），但只有一个控制极。
这样，双向晶闸管在正、反两个方向上都能够控制导电，而单向晶闸管却是一种可控的单方向导电器件。
给双向晶闸管的控制极加正的或负的触发脉冲，都能使管子触发导通。
这样，触发电路的设计就具有很大的灵活性，可以采用多种不同的触发方式。
此外，双向晶闸管的两个主电极不再分为阳极和阴极，而是称为第一电极T1 和第二电极T2 。
双向晶闸管在电路中不能用作可控整流元件，主要用来进行交流调压、交流开关、可逆直流调速等等。
同学：双向晶闸管触发电路（图1 ）中，使用了双向触发二极管，我们过去没有听说过这种管子，这是一种什么样的器件呢？老师：双向触发二极管（图4 ）从结构上来说，是一种没有控制极的晶闸管，我们可以把它看成是两个二极管的反向并联。
这样，无论在双向触发二极管的两极之间外加什么极性的电压，只要电压的数值达到管子的转折电压值，就能使它导通。
值得注意的是，双向触发二极管的转折电压较高，一般在20 ～40V 范围。
同学：老师，您给我们讲讲双向触发二极管组成的双向晶闸管触发电路的工作原理吧。
老师：调压器电路主要由阻容移相电路和双向晶闸管两部分组成。
我们单独画出这两部分电路（图5 ），R5 、RP 和C5 构成阻容移相电路。
合上电源开关S ，交流电源电压通过R5 、RP 向电容器C5 充电，当电容器C5 两端的电压上升到略高于双向触发二极管ST 的转折电压时，ST 和双向晶闸管VS 相继导通，负载RL 得电工作。
当交流电源电压过零瞬间，双向晶闸管自行关断，接着C5 又被电源反向充电，重复上述过程。
分析电路时，大家应该意识到，触发电路是工作在交流电路中的，交流电压的正、负半周分别会发出正、负触发脉冲送到双向晶闸管的控制极，使管子在正、负半周内对称地导通一次。

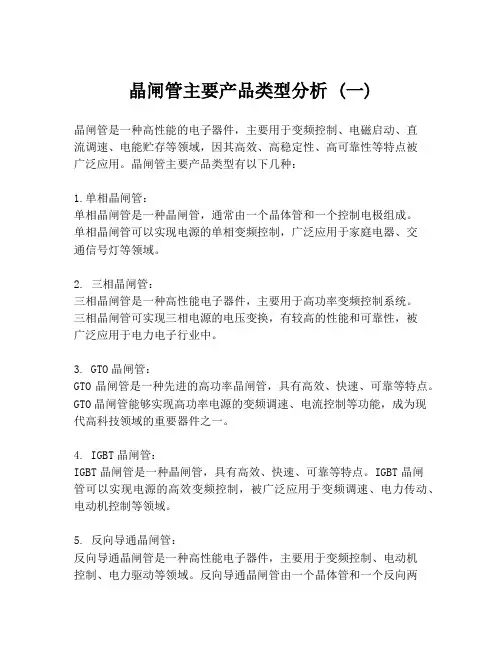

晶闸管主要产品类型分析 (一)
晶闸管主要产品类型分析 (一)晶闸管是一种高性能的电子器件，主要用于变频控制、电磁启动、直流调速、电能贮存等领域，因其高效、高稳定性、高可靠性等特点被广泛应用。
晶闸管主要产品类型有以下几种：1.单相晶闸管：单相晶闸管是一种晶闸管，通常由一个晶体管和一个控制电极组成。
单相晶闸管可以实现电源的单相变频控制，广泛应用于家庭电器、交通信号灯等领域。
2. 三相晶闸管：三相晶闸管是一种高性能电子器件，主要用于高功率变频控制系统。
三相晶闸管可实现三相电源的电压变换，有较高的性能和可靠性，被广泛应用于电力电子行业中。
3. GTO晶闸管：GTO晶闸管是一种先进的高功率晶闸管，具有高效、快速、可靠等特点。
GTO晶闸管能够实现高功率电源的变频调速、电流控制等功能，成为现代高科技领域的重要器件之一。
4. IGBT晶闸管：IGBT晶闸管是一种晶闸管，具有高效、快速、可靠等特点。
IGBT晶闸管可以实现电源的高效变频控制，被广泛应用于变频调速、电力传动、电动机控制等领域。
5. 反向导通晶闸管：反向导通晶闸管是一种高性能电子器件，主要用于变频控制、电动机控制、电力驱动等领域。
反向导通晶闸管由一个晶体管和一个反向两极管组成，具有高电流密度、高速度、高功率等特点。
6. 模块化晶闸管：模块化晶闸管是一种晶闸管模块，由多个晶闸管、二极管、散热器等组成，具有高效、快速、可靠等特点。
模块化晶闸管广泛应用于电力电子行业中，能够实现高功率电源的变频调速、电流控制等功能。
以上就是晶闸管的主要产品类型分析，不同类型的晶闸管有着不同的应用场景和优缺点，选用时需要根据具体的需求及领域来进行选择。
双向和单向可控硅有什么区别
双向和单向可控硅有什么区别？
普通晶闸管（又称可控硅）是一种大功率半导体器件，主要用于大功率的交直流变换、调压等。
单向可控硅通过触发信号（小的触发电流）来控制导通（可控硅中通过大电流）的可控特性，
一只双向可控硅的工作原理，可等效两只同型号的单向可控硅互相反向并联，然后串联在调压电路中实现其可控硅交流调压的。
可控硅（SCR）国际通用名称为Thyyistor，中文简称晶闸管。
它能在高电压、大电流条件下工作，具有耐压高、容量大、体积小等特点，它是大功率形状型半导体器件，广泛应用于电力、电子线路中。
一、可控硅的特性
可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极中、控制极G三个引脚。
双向可控硅有第一阳极A1（T1），第二阳极
A2（T2）、控制极G三个引脚。
单向,就是当经过可控硅电流单向流动.所以当电流反向时候,可控硅
就不通,肤浅的说也就讲其两边的电路短开了.所以它的用途之一就
是用来稳流(你想,交变电电流不是方向要变吗,就只有一个方向的可以过了).双向的嘛,就是怎么样都通,可以空来稳压.
当然可控硅最主要的作用之一就是稳压稳流。
怎样检测晶闸管!不同类型晶闸管的检测办法
怎样检测晶闸管!不同类型晶闸管的检测办法晶闸管的根本检测办法1.判别单向晶闸管的阳极、阴极和操控极脱开电路板的单向晶闸管，阳极、阴极和操控极3个引脚一般没有特别的标明，辨认各个脚首要是经过检测各个引脚之间的正、负电阻值来进行的。
晶闸管各个引脚之间的阻值都较大，当检测呈现仅有一个小阻值时，此刻黑表笔接的是操控极（G），红表笔接的是阴极（K），别的一个引脚便是阳极（A）。
2.判别单向晶闸管的好坏脱开电路板的单向晶闸管，阳极（A）、阴极（K）和操控极（G）清晰标明；正常的单向闸管，阳极（A）、阴极（K）两个引脚之间的正、反向电阻，阳极（A）、操控极（G）两个引脚之间的正、反向电阻的阻值应该都很大，阴极（K）、操控极（G）两个引脚之间的正向电阻应该远小于反向电阻。
而且阳极（A）、阴极（K）两个引脚之间的正向电阻越大，单向晶闸管阳极的正向阻断特性越好;反向电阻越大，单向晶闸管阳极的反向阻断特性越好。
3.判别双向晶闸管的好坏脱开电路板的双向晶闸管，榜首电极（T1）、第二电极（T2）、操控极（G）清晰。
判别双向晶闸管的好坏，首要是看短路前第二电极（T2）和榜首电极（T1）之间阻值挨近无穷大，第二电极（T2）与操控极（G）引脚短路，短路后晶闸管触发导通，第二电极（T2）·和榜首电极（T1）之间的电阻变小，有固定值。
能够判定该双向晶闸管具有双向触发才能，功能根本杰出。
4.晶闸管的代换准则晶闸管的品种繁多，不同的电子设备与不同的电子电路，选用不同类型的晶闸管。
选用与代换晶闸管时，首要应考虑其额外峰值电压、额外电流、正向压降、门极触发电流及触发电压、开关速度等参数，额外峰值电压和额外电流均应高于作业电路的最大作业电压和最大作业电流1.5～2倍，代换时最好选用同类型、同特性、同外形的晶闸管替换。
一般晶闸管一般被用于交直流电压操控、可控整流、沟通调压、逆变电源，开关电源维护等电路。
双向晶闸管一般被用于沟通开关、沟通调压、沟通电动机线性凋速、灯具线性调光及固态继电器、固态接触器等电路。
双向晶闸管原理
双向晶闸管原理双向晶闸管原理双向晶闸管是一种常用的半导体元件，主要是为了控制交流电源的电流和电压。
那么，双向晶闸管到底是什么？它的原理是什么呢？一、双向晶闸管的概述双向晶闸管（Bilateral Switch）是一种半双波整流电路中广泛使用的电子器件。
它同样可以控制交流电流流动的方向并且具有晶闸管的所有功能，所以又被称为双向晶闸管。
它是由两个晶闸管结构互相串联构成。
其中一个晶闸管用于控制正半周，另一个晶闸管则用于控制负半周。
二、双向晶闸管的结构双向晶闸管的结构如下：1. P1N1P2N2型：P区和N区都分成两部分，并分别用一根直线连接在一起。
2. P1N1P2N2型：P区和N区都分成两部分，但是用一个金属环来连接。
这两种结构的双向晶闸管具有相同的性质。
三、双向晶闸管的工作原理双向晶闸管的工作原理可以用以下几种形式来解释：1. 双向晶闸管的工作原理与晶闸管相同，但是它可以控制正负电压。
2. 双向晶闸管的工作原理可以看作是两个并联的晶闸管，其中一个控制正半周，而另一个则控制负半周。
3. 双向晶闸管的工作原理可以看作是一个三个极的晶体管，其中两个副极分别连接在另外两个极上。
四、双向晶闸管的特性与单向晶闸管相比，双向晶闸管具有以下几种特性：1. 双向晶闸管可以控制正负电压，这意味着在交流电源中，他可以对电流和电压进行控制。
2. 双向晶闸管可以承受高于100V的电压。
3. 双向晶闸管的开关速度很快，并且具有较低的导通电阻。
4. 在电荷注入时，双向晶闸管的功耗相对较低。
五、总结双向晶闸管作为一种常用的半导体元件，可以控制交流电源的电流和电压，并且具有晶闸管的所有功能。
它的结构和工作原理与晶闸管相似，但是可以控制交流电源，具有较低的功耗和导通电阻，因此在电力控制等方面有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单向晶闸管与双向晶闸管的区别
查看: 7974|
评论: 1
摘要: 晶闸管是回一个可以控导点开关，能以弱电去控制强电的各种电路。
晶闸管常用于整流，调压，交直流变化，开关，调光等控制电路中。
具
有提交小，重量轻，耐压高，容量大，效率高，控制灵敏，寿命长，而且操
作非常方便等...
晶闸管是回一个可以控导点开关，能以弱电去控制强电的各种电路。
晶闸管常用于整流，调压，交直流变化，开关，调光等控制电路中。
具有提交
小，重量轻，耐压高，容量大，效率高，控制灵敏，寿命长，而且操作非常
方便等优点。
晶闸管的种类很多，有单/双向晶闸管，可关断晶闸管，快速晶闸管，光控晶闸管等多种，而目前应用最多的就是单向晶闸管和双向晶闸管
两种；常用的两种晶闸管到底有什幺不同之处呢，下面来详细做一些对比说明：
1.单向晶闸管
单向晶闸管是由4 块半导体材料P1，N1,P2，N2 构成的3 个PN 结，并分别用J1，J2，J3 表示，从P1 引出的引脚是阳极的，用A 表示；从N2 引出的是阴极的，用K 表示；从P2 引出的是门极，用G 表示（文字符号用。
