实训四 AFS-920型原子荧光分光光度计的结构与使用
原子荧光光谱仪使用说明书
原子荧光光谱仪使用说明书一、概述原子荧光光谱仪是一种用于分析元素组成的仪器。
本使用说明书将详细介绍原子荧光光谱仪的使用方法、注意事项和维护保养等内容，以帮助用户正确操作仪器，保证测试结果的准确性和可靠性。
二、仪器结构和参数1. 仪器结构原子荧光光谱仪主要由以下组件构成：- 光源系统：提供激发原子的光源，通常采用气体放电或电子束加热的方式。
- 光学系统：包括透镜、光栅等光学元件，用于对激发产生的光进行分析和检测。
- 信号采集系统：负责检测、放大和转换光信号，输出相应的信号。
- 数据处理系统：接收信号采集系统输出的数据，进行数据处理和分析，生成测试结果。
- 控制系统：用于仪器的操作控制和参数设置。
2. 仪器参数- 光源功率：XX W- 光学分辨率：XX nm- 波长范围：XX nm- 信噪比：XX dB- 重复性误差：XX%- 分析元素范围：XX种元素- 最小检测限制：XX ppm三、使用步骤1. 准备工作- 确保仪器与电源连接正常。
- 打开仪器，待其预热至工作温度。
- 检查光源和光学系统，确保其处于良好状态。
- 确保仪器的环境温度适宜，避免影响测试结果。
2. 仪器操作- 启动控制系统，设置所需的测试参数，如元素选择、波长范围等。
- 准备样品，将其放入样品曝光室中，并保持室内的干燥、洁净。
- 在仪器的菜单中选择所需的测试模式，如单元素测试、多元素测试等。
- 点击“开始测试”按钮，仪器将自动完成测试过程并输出结果。
3. 数据处理与分析- 仪器将测试结果以数据的形式呈现，用户可选择将数据导出到计算机进行进一步的处理和分析。
- 使用数据处理软件，如Excel等，对结果进行曲线拟合、峰值分析等操作。
- 根据分析结果，确定样品中所含元素的浓度，并进行相应的判定。
四、注意事项1. 使用前的准备工作必须完成，确保仪器处于正常工作状态。
2. 操作过程中应避免撞击仪器，以免造成损坏。
3. 样品处理过程中需保持环境干燥、洁净，避免杂质对测试结果的影响。
原子荧光光谱仪的操作步骤及注意事项
原子荧光光谱仪的操作步骤及注意事项操作步骤：1.打开仪器电源，待仪器稳定之后，打开计算机和软件系统。
2.打开气源和气体流量控制器，确定气体的流量，同时打开冷却水和冷光源。
3.将待测样品装入样品舱并将舱门关闭。
4.打开样品舱的自动进样装置，设置进样量和蒸发温度。
5.打开荧光光谱仪的仪器控制软件，选择和设置所需的测量参数，如激发光源波长、积分时间等。
6.运行或开始测量程序，仪器将开始自动化建立基线、切换滤光器、测量样品光谱等。
7.测量完成后，关闭荧光光谱仪，关闭冷光源和冷却水，关闭气源和气体流量控制器，关闭计算机和软件系统。
注意事项：1.在操作荧光光谱仪之前，需要熟悉仪器的使用说明书和安全操作规程，并接受相关的培训。
2.在开启和关闭荧光光谱仪之前，应先关闭冷光源和冷却水，避免高温和电压对人身安全造成威胁。
3.切勿使用力过猛或不正确的方法拧螺纹，以免造成设备损坏或个人受伤。
4.在样品装入样品舱之前，应将样品清洁干净，避免杂质的干扰。
5.在设置样品进样量和蒸发温度时，应根据样品的性质和浓度选择合适的参数。
6.在启动测量程序前，应根据样品的要求选择合适的激发光源波长、积分时间等参数。
7.在测量过程中，要注意观察仪器是否正常工作，如有异常情况应及时停止测量，并通知维修人员进行维修和故障排除。
8.测量完成后，应及时关闭仪器，以免持续工作导致能源浪费和设备寿命缩短。
9.定期对仪器进行维护保养，清理光路，检查电路和接线是否正常，以保持仪器的正常工作状态。
通过以上操作步骤和注意事项的合理运用，可以保证原子荧光光谱仪的正常使用和实验结果的准确性。
同时，也要注意合理使用和保养仪器，以延长仪器的使用寿命和提高工作效率。
AFS原子荧光光度计操作规程
AFS原子荧光光度计操作规程第一章总则第一条为了规范操作，保证实验的准确性和安全可靠性，制定本操作规程。
第二条本操作规程适用于AFS原子荧光光度计的操作。
第三条操作人员必须经过相关培训和考核，具备操作及相关仪器设备的基本知识。
第四条操作人员必须严格遵守实验室的安全规定，做到文明操作，杜绝一切可能导致安全事故的行为。
第五条操作人员必须认真核对仪器设备的状态，确保其完好无损，如有问题应及时向相关负责人报告。
第六条操作人员应按照操作规程的要求进行操作，不得随意改变实验步骤和条件。
第七条操作结束后，应对仪器设备进行清洁和检查，确保其正常运行并保存好相关数据和记录。
第二章操作步骤第一节仪器设备的准备工作第八条操作人员应对仪器设备进行初步检查，确保其正常工作。
第九条操作人员需要熟悉AFS原子荧光光度计的仪器配置和仪器结构。
第十条操作人员需要根据实验需要，准备好所需试剂和标准样品，并保证其质量和数量的准确性。
第十一条操作人员应按照操作规程要求，准备好必要的实验器材和辅助设备。
第十二条操作人员需要根据实验要求，调节仪器设备的参数和设置。
第二节样品的处理和操作第十三条操作人员需要按照操作规程的要求，对样品进行处理，并注意处理过程中的安全性。
第十四条操作人员需要准确称取和调配样品和试剂，注意杜绝交叉污染的可能。
第十五条操作人员需要按照操作规程要求，正确装载样品和试剂，避免泄漏和溅出。
第十六条操作人员需要掌握准确的加热和搅拌操作方法，确保样品和试剂均匀混合。
第十七条操作人员需要按照操作规程要求，设置仪器的工作模式和参数。
第三节仪器的操作和记录第十八条操作人员需要熟悉AFS原子荧光光度计的操作方法，并遵循操作规程的要求进行操作。
第十九条操作人员需要按照操作规程的要求，进行仪器的开机和预热操作。
第二十条操作人员需要根据实验要求，选择合适的测量方法和测量范围。
第二十一条操作人员需要正确装载样品和试剂，避免泄漏和溅出。
第二十二条操作人员需要按照操作规程要求，设置仪器的工作模式和参数。
AFS原子荧光光度计操作规程
AFS原子荧光光度计操作规程一、开机1．打开灯室，将待测元素的空心阴极灯插头插入灯座。
注意：插头凸处对准插座的凹处插入；不能带电拔插空心阴极灯。
2．打开原子化器室的前门，用洗瓶在去水装置的顶部开口处补加少量水保持水封。
3．检查断续流动系统的泵头和泵管，适当补加硅油，旋转固定块将压块压住泵头。
4．开启气瓶，调节气瓶减压阀至次级压力在0.2-0.3Mpa之间。
5．按微机、断续流动、主机、顺序开启电源。
二、系统设置1．用鼠标左键双击桌面“AFS—****原子荧光光度计”，进入AFS—****软件操作系统。
2．微机和主机连机通讯正常时，软件自动进入元素灯识别画面，用鼠标左键双击不需检测的元素灯符号后，按键盘删除键将其删除，确认无误后，用鼠标左键单击“确定（O）”。
3．在“文件（F）”下拉菜单中，分别选择“气路自检”、“断续流动系统自检”、“空心阴极灯自检”、“串行通信检测”，进行系统自检，自检完毕后，用鼠标左键单击“关闭（C）”，退出自检。
4．在“文件（F）”下拉菜单中，选择“生成新数据库”或“连接数据库”，使本次测试的所有信息及数据以一个或多个文件的形式存放在数据库中。
4.1生成新数据库：一个元素可以生成一个或几个数据库；4.2连接数据库：对数据库已有的元素进行连接后，点击“索引”将所需文件调出，使用调出文件的测量条件进行测量，不必每次生成数据库；5．用鼠标左键单击“条件设置”，进入测试条件设置对话框，在该对话框中分别对“仪器条件”、“测量条件”、“断续流动程序”、“标准样品参数”、“自动进样器参数”等内容进行相关参数的设定。
5.1 仪器条件：输入负高压、灯电流5.2测量条件：输入延时时间、读数时间。
（延时时间+读数时间）＜断续流动第二步时间5.3标准样品参数：输入测量道的标准样品浓度5.4自动进样器参数：当标准空白与载流的介质不同时，输入标准空白所在的样品盘位置5.5断续流动程序：根据“延时时间+读数时间”内的模拟显示，对断续流动第二步时间进行修改6．用鼠标左键单击“运行”菜单中“点火”项，点燃炉丝，仪器预热30min后开始测量。
原子荧光光度计的基本原理及使用注意事项和维护保养方法
原子荧光光度计的基本原理及使用注意事项和维护保养
方法
原子荧光光度计（Atomic Fluorescence Spectroscopy, AFS）是一种常用的光谱分析仪器，用于测量和分析样品中的原子浓度。
它的基本原理是利用原子在能级跃迁过程中产生的荧光信号来测量原子的浓度。
1.基本原理：
-原子化：将样品中的原子转化为气态原子，通常使用火焰或石墨炉等方法将固态或液态样品转化为气态原子。
-激发：使用一定波长的光源，激发样品中的原子从基态跃迁到激发态。
-荧光测量：测量样品中原子在激发态和基态之间跃迁时产生的荧光信号，荧光的强度与原子浓度成正比。
2.使用注意事项：
-样品准备：样品应该具有足够高的纯度和稳定性，以减少干扰因素对测量结果的影响。
-仪器校准：在进行测量前，需要校准仪器以获得准确的测量结果。
-光路调节：确保光路清洁和对齐，以保证光源的稳定性和荧光信号的准确测量。
-观察时间：不同样品的测量时间可能会有所不同，观察时间应该根据样品浓度和分析要求进行调整。
3.维护保养方法：
-仪器清洁：定期清洁仪器的光路、采样系统和其他部件，以确保测量过程中的准确性和重复性。
-光源更换：定期更换荧光光度计的光源，以保持稳定的光强和准确的测量结果。
-标准溶液校准：定期校准仪器使用的标准溶液，以确保测量结果的准确性。
-温度和湿度控制：保持仪器工作环境的稳定，控制温度和湿度对仪器性能和测量结果的影响。
总之，原子荧光光度计是一种常用的分析仪器，可以用于测量样品中的原子浓度。
使用前需要注意样品准备和仪器校准等事项，并定期进行仪器的维护保养，以确保测量结果的准确性和可靠性。

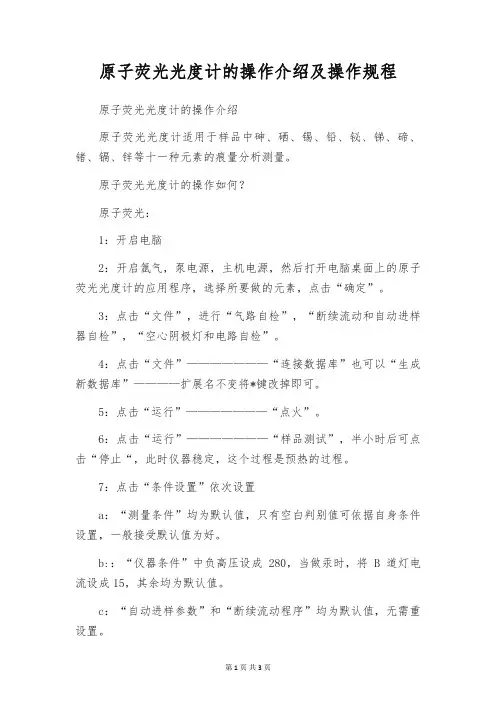

原子荧光光度计的操作介绍及操作规程
原子荧光光度计的操作介绍及操作规程原子荧光光度计的操作介绍原子荧光光度计适用于样品中砷、硒、锡、铅、铋、锑、碲、锗、镉、锌等十一种元素的痕量分析测量。
原子荧光光度计的操作如何？原子荧光：1：开启电脑2：开启氩气，泵电源，主机电源，然后打开电脑桌面上的原子荧光光度计的应用程序，选择所要做的元素，点击“确定”。
3：点击“文件”，进行“气路自检”，“断续流动和自动进样器自检”，“空心阴极灯和电路自检”。
4：点击“文件”———————“连接数据库”也可以“生成新数据库”————扩展名不变将*键改掉即可。
5：点击“运行”———————“点火”。
6：点击“运行”———————“样品测试”，半小时后可点击“停止“，此时仪器稳定，这个过程是预热的过程。
7：点击“条件设置”依次设置a：“测量条件”均为默认值，只有空白判别值可依据自身条件设置，一般接受默认值为好。
b:：“仪器条件”中负高压设成280，当做汞时，将B道灯电流设成15，其余均为默认值。
c：“自动进样参数”和“断续流动程序”均为默认值，无需重设置。
d：“A.B道标准样品参数”只需将溶液浓度输入即可。
8：点击“空白测量”中的“标准空白”，当两个相邻的数值之差小于所设定的空白判别值时就会自动停止。
9：点击“标准测量”————————“测量标准曲线”————————输入文件名——————确定10：当上面的步骤完成后就开始测样品。
先进行样品空白的测量，点击“空白测量”——————“样品空白”。
11：点击“参数”的设定，然后确定。
点击“样品测量”，————————输入文件名——————确定—————开始做样。
12：点击“文件”——————“打印样品分析报告”，显现对话框，输入信息，选择要打印的范围，点击打印。
13：连接数据库，点击“用户索引”可以调出以前所做的数据。
14：做样完成之后，把进样管，进硼氢华钾的管子和载流槽补充的管子同时至于装有纯水的杯子中，然后点击“清洗”————————“样品测试”，一般显现4个数据就可把3根管子都拿出来，然后排空积液。
原子荧光分光光度计的使用与维护
原子荧光分光光度计的使用与维护
一、原子荧光分光光度计的使用
原子荧光分光光度计主要由激发光源（辐射源）、原子化系统、分光系统及 检测系统四部分组成。
原子荧光分光光度计的一般操作步骤包括以下几个： （1）开启计算机、打开分光光度计主机，运行操作软件。
（2）仪器进入初始化。
（3）进行仪器条件的设置。
（4）进行测定参数的设置。
（5）预热30min后，打开氩气，测量。
测量完成后，贮存文件或打印报告。
（6）运行仪器清洗程序。
关闭载气，放松泵管。
（7）测试完毕后，在系统指定的出口退出系统；先关闭分光光度计主机电 源，再关闭电脑，切断总电源。
（8）罩上仪器罩，打扫室内卫生，填写使用记录。
二、原子荧光分光光度计的使用日常维护
（1）实验室温度保持在15℃～30℃，湿度保持在45%～70%之间，最好是恒 温恒湿。
（2）所用试剂均应为优级纯，且需现用现配，不能过夜使用。
所用的水应 为严格意义上的重蒸水。
（3）在仪器测量前，一定要开启载气。
（4）一定要注意各泵管无泄漏，定期向泵管和压块间滴加硅油。
（5）实验时注意在气液分离器中不要有积液，以防溶液进入原子化器。
（6）测试结束后，一定要运行仪器清洗程序。
（7）更换元素灯时，一定要在主机电源关闭的情况下。
不得带电插拔元素 灯。
（8）元素灯预热必须是在进行测量时点灯的情况下才能达到预热稳定的作 用，只打开主机，元素灯虽然也亮，但起不到预热稳定的作用。
原子荧光光度计操作规程
原子荧光光度计操作规程本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March原子荧光光度计操作规程一、仪器使用目的：生产过程中酸、碱、盐及各种水体中砷、汞含量的测定二、操作步骤：1、开机前准备工作1.1确定废液泵泵管在对应的凹槽内且无打折现象，压上废液泵的压块；1.2检查二级气液分离器中是否有水，否则加脱盐水至螺丝口处；2、软件操作2.1打开计算机进入桌面，打开原子荧光光度计主机电源，待仪器自检动作完成；2.2双击AFS-9230原子荧光光度计图标进入软件界面，出现“自检测”点击“检测（T）“，自检测完毕后，点击“返回（R）”；2.3点击“元素表”仪器自动识别元素灯，出现与仪器所装空心阴极灯相对应的元素，点击“确定”；（单通道检测选择“手工设置”，将不需要的元素灯在下拉菜单中选择“None”，点击“确定”）2.4点击“仪器条件”，设置负高压为270伏；根据不同元素设置不同的灯电流：一般砷灯电流为60mA、硒灯电流为70mA、汞灯电流为20mA；根据不同元素设置不同原子化器高度：如果砷、汞同测，原子化器高度为9，单测砷原子化器高度为8，单测汞原子化器高度为10 ，单测硒原子化器高度为8；将下部“B道灯漂自校正”勾选。
点击“测量条件”，将延迟时间改为；其他设置采用默认值，点击“确定”；2.5点击“标准系列”，勾选上方“自动配制”选项；双击所测元素对应灯的通道下方的空白处，输入相应的标准点浓度数据，并输入各标准点所对应的样品盘位置；2.6点击“样品参数”，选择“添加样品”，输入“样品个数”、“样品名称”“样品位置”；点击“样品空白”在SBIKI前打√，设定样品空白在自动进样器的位置，点击“确认”；2.7点击“测量窗口”；打开氩气总阀调节分压至～,点击“点火”，预热30分钟左右；2.8将5%载流（优级纯盐酸或硝酸）倒入载流槽中，将仪器的载流管、还原剂管分别插入相应的试剂瓶中，将待测标准及样品按设置的位置插入相应的样品盘中；2.9点击“检测”，输入文件名保存，仪器将自动开始工作，检测全部完成后，点击“工作曲线”查看曲线，点击“报告”，记录实验数据；点击“返回”，点击“熄火”；三、关机3.1将仪器还原剂管、载流管、提液针放入纯净水中，点击“清洗”，自动清洗至少5次后停在有水处；3.2在“文件”中点击“退出”，关主机电源，打开废液泵的压块；3.3关气，关计算机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训四AFS-920型原子荧光分光光度计的结构与使用
一、目的要求：
1.了解水中砷的来源和危害
2.掌握原子荧光法测定砷的原理
3.初步学会原子荧光分光光度计的简单操作方法
二、实验原理
在酸性条件下，三价砷与硼氢化钠反应生成砷化氢, 由载气(氩气)带入石英原子化器, 受热分解为原子态砷。
在特制砷空心阴极灯的照射下，基态砷原子被激发至高能态, 在去活化回到基态时,发射出特征波长的荧光, 在一定的浓度范围内, 其荧光强度与砷含量成正比, 与标准系列比较定量。
三、仪器试剂
仪器：50ml具塞比色管；北京吉天AFS-920原子荧光光度计。
试剂：所用试剂纯度为优级纯或分析纯，测定用水为去离子水或同等纯度的水。
浓盐酸（优级纯）；还原剂：氢氧化钠为0.5%-硼氢化钠为1.0%；载流: 3-5%盐酸；硫脲+抗坏血酸溶液；砷标准使用溶液：0.1μg/mL的砷标准使用液。
四、实验条件
1.负高压：实验表明负高压为300～340V时，可满足实验需要。
2.灯电流：灯电流40～60 mA为宜。
3.炉高：8.0～10mm时，荧光强度值较好。
4.载气、屏蔽气：选择载气400～600 mL/min；屏蔽气800～1100 mL/min。
五、分析步骤
1.标准溶液的配制
去标准溶液5ml，向其中加入2.5ml浓盐酸优级纯，然后加入10ml硫脲+抗坏血酸溶液，用去离子水定容到50.0ml，配成浓度为10.00μg/L的标准溶液。
2.标准空白溶液直接由载流来代替做标准空白，上机做标准曲线。
3.水样测试
取经过处理后的一定体积的水样适量，向其中加入2.5ml浓盐酸优级纯，然后加入10ml硫脲+抗坏血酸溶液，用去离子水定容到50.0ml，上机测试。
六、测定结果
1.回归方程的计算
2.作图
3.代入法求出水样中砷的含量。
